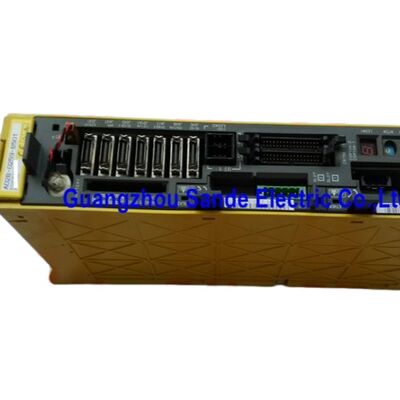

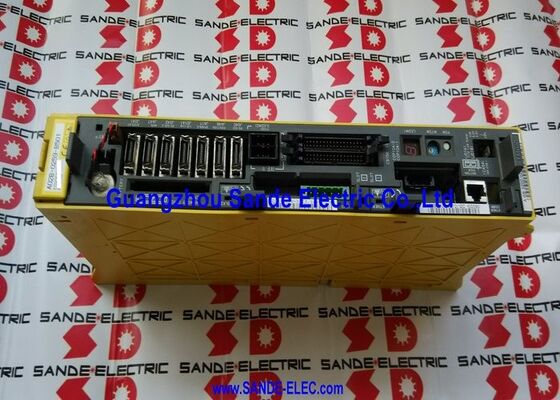

Fanuc A06B-6096-H101#H | अल्फा सर्वो एम्पलीफायर मॉड्यूल — SVM1-12, सिंगल-एक्सिस, FSSB फाइबर ऑप्टिक, 283–325V / 0.75kW, 3.0A / 230V आउटपुट

अवलोकन

The Fanuc A06B-6096-H101#H Fanuc के A06B-6096 FSSB अल्फा सर्वो एम्पलीफायर मॉड्यूल श्रृंखला के भीतर SVM1-12 वेरिएंट है — इस परिवार का एंट्री-लेवल सिंगल-एक्सिस मॉड्यूल, जो 0.75kW DC बस इनपुट से 3.0A निरंतर आउटपुट पर रेटेड है।

पूर्ण पार्ट नंबर A06B-6096-H101#H इस H101 मॉड्यूल के विशिष्ट हार्डवेयर वेरिएंट की पहचान करने का तरीका है, जहां #H प्रत्यय एक विशेष नियंत्रण कार्ड PCB संशोधन और विकल्प कॉन्फ़िगरेशन को दर्शाता है जो इसे कुछ मशीन-विशिष्ट इंस्टॉलेशन में बेस H101 से अलग करता है।

जब प्रतिस्थापन की सोर्सिंग करते हैं, तो #H प्रत्यय सहित पूर्ण पार्ट नंबर का मिलान किया जाना चाहिए, क्योंकि विभिन्न प्रत्यय वेरिएंट में मशीन के मूल निर्माण के लिए विशिष्ट PCB कॉन्फ़िगरेशन या सॉफ़्टवेयर SRAM स्थितियां हो सकती हैं।

SVM1-12 के रूप में, यह मॉड्यूल A06B-6096 FSSB SVM परिवार में सबसे छोटा वर्तमान वर्ग है।

जबकि बड़े अल्फा SVM मॉड्यूल मुख्य मशीनिंग अक्षों को संभालते हैं — X/Y/Z अक्ष जो उत्पादन कार्य के कटिंग बलों और जड़ता भार को वहन करते हैं — SVM1-12 को सहायक अक्ष कार्यों के लिए चुना जाता है जहां मोटर छोटा होता है, लोड हल्का होता है, और निरंतर उच्च टॉर्क के बजाय स्थिति सटीकता प्राथमिक आवश्यकता होती है।

छोटे रोटरी टेबल, टर्निंग सेंटर पर C-एक्सिस ओरिएंटेशन ड्राइव, टूल मैगज़ीन इंडेक्सिंग अक्ष, और सहायक पोजिशनिंग स्टेज सभी SVM1-12 के 3.0A आउटपुट रेंज के लिए प्राकृतिक अनुप्रयोग हैं।

FSSB (Fanuc Serial Servo Bus) फाइबर ऑप्टिक इंटरफ़ेस इस मॉड्यूल को i-सीरीज़ CNC के सर्वो संचार रिंग में जोड़ता है, साथ ही उसी ड्राइव स्टैक में किसी भी अन्य FSSB-सुसज्जित SVM मॉड्यूल के साथ।

यह रिंग-आधारित आर्किटेक्चर A06B-6096 श्रृंखला का पुराने A06B-6079 PWM श्रृंखला पर प्रमुख लाभ है: एक फाइबर ऑप्टिक केबल श्रृंखला व्यक्तिगत PWM केबलों को बदल देती है जो प्रत्येक अक्ष को स्वतंत्र रूप से CNC से जोड़ती है, कैबिनेट वायरिंग जटिलता को कम करती है और ऑप्टिकल माध्यम के माध्यम से शोर प्रतिरक्षा प्रदान करती है।

मुख्य विनिर्देश

The #H Suffix — What It Means for Ordering and Replacement

Fanuc की सर्वो मॉड्यूल पार्ट नंबरिंग प्रणाली में, हैश साइन (#) के बाद का प्रत्यय बेस मॉड्यूल के भीतर एक विशिष्ट हार्डवेयर या सॉफ़्टवेयर कॉन्फ़िगरेशन की पहचान करता है। A06B-6096-H101#H के लिए, यह प्रत्यय एक विशेष PCB संशोधन स्थिति को दर्शाता है — वायरिंग बोर्ड संशोधन, नियंत्रण कार्ड संस्करण, और किसी भी SRAM-निवासी फर्मवेयर का विशिष्ट संयोजन — जिसे किसी दिए गए मशीन बिल्ड या उत्पादन अवधि के लिए निर्दिष्ट किया गया था।

मशीन में विफल A06B-6096-H101#H को बदलते समय, सही तरीका #H प्रत्यय सहित पूर्ण पार्ट नंबर का मिलान करना है।

बेस मॉड्यूल (बिना प्रत्यय के, या भिन्न प्रत्यय के साथ) समान विद्युत रेटिंग रखता है और समान सर्वो नियंत्रण कार्य करता है, लेकिन इसमें भिन्न नियंत्रण कार्ड संशोधन या SRAM कॉन्फ़िगरेशन हो सकता है।

अधिकांश प्रतिस्थापन परिदृश्यों में यह अंतर मशीन के संचालन के लिए मामूली और पारदर्शी होता है, लेकिन विशिष्ट सॉफ़्टवेयर-निर्भर सर्वो कार्यों वाली मशीनों के लिए या उन इंस्टॉलेशन के लिए जहां मूल आपूर्तिकर्ता सटीक प्रत्यय निर्दिष्ट करता है, ऑर्डर करते समय #H निर्दिष्ट किया जाना चाहिए।

कुछ सेवा प्रदाता इस प्रत्यय संशोधन के लिए विशिष्ट सॉफ़्टवेयर अपडेट को प्रतिस्थापन मॉड्यूल में लोड करने की आवश्यकता होने पर वापसी योग्य SRAM जमा की आवश्यकता होती है।

SVM1-12 मोटर संगतता — α1 और α2 क्लास

α1/3000 मोटर अपनी 3000rpm रेटेड गति पर 1N·m का निरंतर टॉर्क उत्पन्न करता है, जो SVM1-12 की 3.0A निरंतर रेटिंग के भीतर रेटेड करंट खींचता है।

α2/2000 2000rpm पर 2N·m निरंतर तक बढ़ता है — अभी भी 3.0A एनवेलप के भीतर।

ये Fanuc की अल्फा सिस्टम मोटर चयन गाइड में SVM1-12 के लिए दो मानक मोटर साथी हैं, जिन्हें उन अनुप्रयोगों के लिए चुना गया है जहां निरंतर उच्च बल की तुलना में तेजी से स्थिति प्रतिक्रिया मायने रखती है।

DC बस से केवल 0.75kW इनपुट के साथ, SVM1-12 किसी भी मल्टी-मॉड्यूल ड्राइव स्टैक में कुल PSM मांग गणना में नगण्य योगदान देता है।

एक मशीन जो बड़े SVM मॉड्यूल के मौजूदा इंस्टॉलेशन में SVM1-12 जोड़ती है, वह PSM लोडिंग को मुश्किल से बदलती है — 0.75kW इनपुट श्रृंखला में किसी भी अल्फा SVM मॉड्यूल का न्यूनतम योगदान है।

FSSB रिंग स्थिति और CNC एकीकरण

A06B-6096-H101#H अपने COP10A इनपुट (पूर्ववर्ती मॉड्यूल या CNC से फाइबर ऑप्टिक) और COP10B आउटपुट (अगले मॉड्यूल या CNC पर वापस) के माध्यम से FSSB रिंग में जुड़ता है। CNC की FSSB आरंभीकरण स्क्रीन रिंग में इसकी भौतिक स्थिति के आधार पर इस मॉड्यूल को अक्ष संख्या निर्दिष्ट करती है — यह अक्ष संख्या ड्राइव को उस अक्ष के लिए CNC के पैरामीटर सेट से जोड़ती है।

मॉड्यूल को बदलते समय, रिंग स्थिति बनाए रखी जानी चाहिए ताकि अक्ष संख्या असाइनमेंट और पैरामीटर सुसंगत रहें।

60mm का संकीर्ण प्रोफ़ाइल SVM1-12 को अल्फा ड्राइव रेल पर समान चौड़ाई वाले SVM मॉड्यूल के साथ कैबिनेट स्थान बर्बाद किए बिना फिट करने की अनुमति देता है।

तीन-एक्सिस मशीन में जहां एक एक्सिस SVM1-12 है और अन्य दो 60mm या चौड़े SVM मॉड्यूल हैं, H101#H अपने एक्सिस फ़ंक्शन के लिए न्यूनतम संभव रेल आवंटन पर कब्जा करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: #H प्रत्यय विशेष रूप से क्या पहचानता है, और क्या यह मॉड्यूल के प्रदर्शन को प्रभावित करता है?

The #H A06B-6096-H101 के एक विशिष्ट हार्डवेयर संशोधन कॉन्फ़िगरेशन को दर्शाता है — मुख्य रूप से नियंत्रण कार्ड PCB संशोधन और इसकी संबद्ध SRAM सामग्री। विद्युत प्रदर्शन, वर्तमान रेटिंग, और सर्वो नियंत्रण कार्य बेस H101 के समान हैं।

The #H मशीन के CNC संस्करण के लिए प्रासंगिक विशिष्ट सर्वो सॉफ़्टवेयर सुविधाओं को सक्षम या कॉन्फ़िगर कर सकता है।

अधिकांश मानक प्रतिस्थापन उद्देश्यों के लिए #H वेरिएंट H101 के अन्य प्रत्यय वेरिएंट के साथ कार्यात्मक रूप से विनिमेय है; हालांकि, जब मशीन दस्तावेज़ीकरण A06B-6096-H101#H निर्दिष्ट करता है, तो सटीक प्रत्यय ऑर्डर करना सबसे सुरक्षित तरीका है, खासकर यदि मशीन की सर्वो ट्यूनिंग विशिष्ट SRAM संशोधन से निकटता से जुड़ी हुई है।

Q2: क्या A06B-6096-H101#H पुराने A06B-6079-H101 (PWM टाइप A/B) मॉड्यूल को बदल सकता है?

नहीं — ये दो मॉड्यूल SVM1-12 पदनाम और समान विद्युत रेटिंग (3.0A, 0.75kW, 283–325V) साझा करते हैं लेकिन पूरी तरह से अलग CNC इंटरफ़ेस का उपयोग करते हैं।

A06B-6096-H101#H i-सीरीज़ नियंत्रणों के लिए FSSB फाइबर ऑप्टिक के माध्यम से संचार करता है; A06B-6079-H101 सीरीज़ 15/16/18/21 नॉन-i नियंत्रणों के लिए PWM टाइप A या B का उपयोग करता है।

#H मॉड्यूल पर भौतिक FSSB कनेक्टर का A06B-6079 संस्करण पर कोई समकक्ष नहीं है। PWM CNC अक्ष इंटरफ़ेस वाली मशीन FSSB मॉड्यूल का उपयोग नहीं कर सकती है, और इसके विपरीत।

Q3: A06B-6096-H101#H से विशेष रूप से कौन से अल्फा सर्वो मोटर मेल खाते हैं?

3.0A पर SVM1-12 के लिए मानक मोटर युग्मन α1/3000 (1N·m, 3000rpm) और α2/2000 (2N·m, 2000rpm) हैं।

ये छोटे-फ्रेम अल्फा मोटर हल्के पोजिशनिंग अक्षों पर उपयोग किए जाते हैं — छोटे टर्निंग सेंटर पर C-एक्सिस, रोटरी टूल हेड ओरिएंटेशन, छोटे पैलेट या वर्कपीस इंडेक्सिंग सिस्टम, और इसी तरह के कम-टॉर्क पोजिशनिंग ड्यूटी।

α3 क्लास और उससे ऊपर के मोटर पूर्ण रेटेड टॉर्क पर 3.0A से अधिक निरंतर खींचते हैं और SVM1-20 (A06B-6096-H102, 5.9A) या बड़े की आवश्यकता होती है।

Q4: इस मॉड्यूल पर विशेष रूप से कौन से FSSB अलार्म दिखाई देते हैं?

अलार्म L (COP10A पर FSSB डिस्कनेक्ट) फाइबर ऑप्टिक इनपुट सिग्नल के नुकसान को इंगित करता है — COP10A कनेक्टर और आने वाले केबल को संदूषण या क्षति के लिए निरीक्षण करें। अलार्म U (COP10B पर FSSB डिस्कनेक्ट) आउटपुट रिंग सेगमेंट के साथ एक समस्या को इंगित करता है — COP10B और अगले मॉड्यूल के केबल का निरीक्षण करें।

सर्वो आउटपुट दोषों के लिए, अलार्म 8 L-एक्सिस ओवरकरंट या IPM अलार्म को इंगित करता है — मोटर केबल को डिस्कनेक्ट करें और मॉड्यूल को दोष देने से पहले मोटर इन्सुलेशन प्रतिरोध (स्वीकार्य: कई सौ मेगाओम से पृथ्वी तक) सत्यापित करें।

सभी FSSB अलार्म हैंडलिंग मशीन के CNC पीढ़ी पर लागू मानक i-सीरीज़ FSSB सर्वो अलार्म डायग्नोस्टिक प्रक्रिया का पालन करती है।

Q5: क्या प्रतिस्थापन A06B-6096-H101#H फिट करते समय सॉफ़्टवेयर (SRAM) अपडेट की आवश्यकता है?

यह हो सकता है। नियंत्रण कार्ड की SRAM सामग्री मॉड्यूल के कॉन्फ़िगरेशन के लिए विशिष्ट सर्वो सॉफ़्टवेयर पैरामीटर संग्रहीत करती है। जब एक प्रतिस्थापन मॉड्यूल में मूल की तुलना में एक अलग SRAM संशोधन होता है, तो Fanuc की कमीशनिंग प्रक्रिया के लिए विशिष्ट प्रत्यय वेरिएंट के लिए सही SRAM सामग्री लोड करने की आवश्यकता होती है।

कुछ सेवा प्रदाता इस SRAM सामग्री को अपनी इन्वेंट्री में रखते हैं और इसे पुनर्संरचना प्रक्रिया के हिस्से के रूप में अपडेट शामिल करते हैं; अन्य SRAM लोडिंग सेवा को कवर करने के लिए वापसी योग्य जमा की आवश्यकता होती है। प्रतिस्थापन फिट करने से पहले, सेवा प्रदाता के साथ पुष्टि करें कि #H SRAM संस्करण को प्रतिस्थापन मॉड्यूल पर स्थापना से पहले सही ढंग से लोड और सत्यापित किया गया है।
