| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6096-H104 |

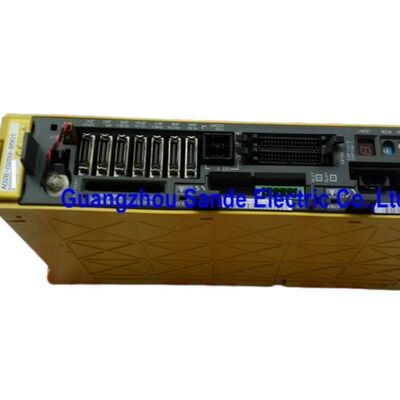

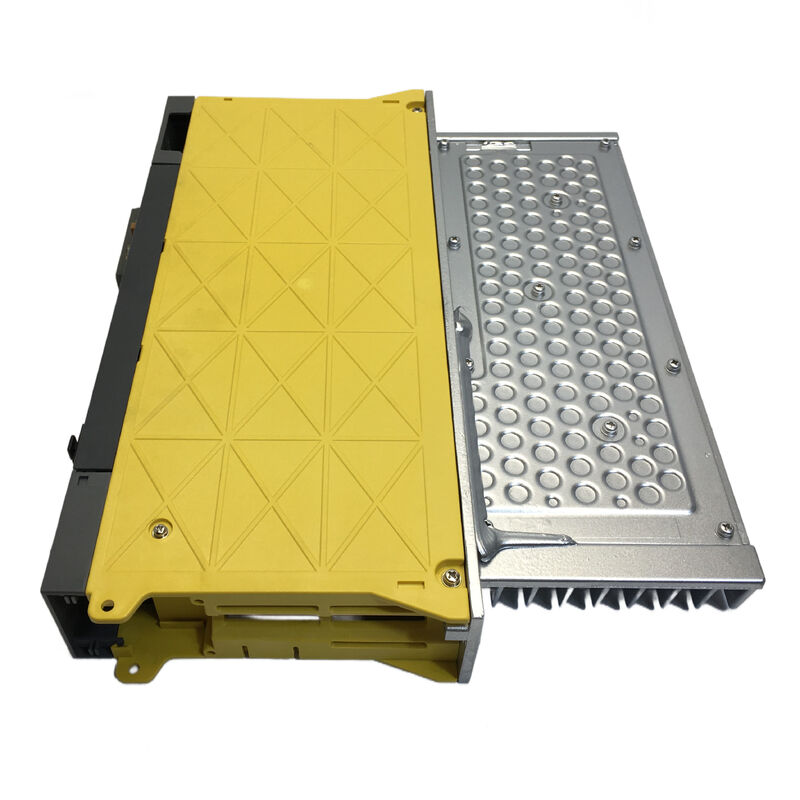

FANUC A06B-6096-H104 एक अल्फा-सीरीज़ सर्वो एम्पलीफायर मॉड्यूल है जिसे आधिकारिक तौर पर SVM1-40L के रूप में सूचीबद्ध किया गया है जिसमें FSSB इंटरफ़ेस है। 200-V इनपुट सीरीज़ के लिए FANUC की ऑर्डरिंग जानकारी में, यह मॉडल एक मानक 1-एक्सिस एम्पलीफायर के रूप में दिखाया गया है जिसका बाहरी आयाम 380 × 60 × 307 मिमी है। यह आपको तुरंत दो बातें बताता है। पहला, यह एक सिंगल-एक्सिस मॉड्यूल है, जो इसे उन मशीन डिज़ाइनों के लिए उपयुक्त बनाता है जहाँ एक एम्पलीफायर एक सर्वो चैनल को समर्पित होता है। दूसरा, यह SVM1 परिवार के भीतर बड़े 40L फ्रेम में बैठता है, इसलिए यह रेंज की सबसे छोटी इकाई नहीं है और इसे केवल दिखावट से नहीं, बल्कि वास्तविक मॉडल मिलान के लिए चुना जाना चाहिए।मुख्य पैरामीटरपैरामीटरमानभाग संख्यानिर्माताउत्पाद प्रकारA06B-6096-H104 FSSB आर्किटेक्चर के आसपास पहले से डिज़ाइन किए गए FANUC सर्वो सिस्टम में एक सटीक प्रतिस्थापन के रूप में सबसे अच्छा काम करता है। जब कोई मशीन उस संचार संरचना के आसपास बनाई गई हो, तो व्यावहारिक लक्ष्य 'कुछ करीब' को प्रतिस्थापित करना नहीं है। लक्ष्य सही एम्पलीफायर वर्ग को फिट करना, मूल नियंत्रण डिजाइन को संरक्षित करना, और अनावश्यक रीवायरिंग या पैरामीटर भ्रम के बिना अक्ष को स्थिर संचालन में वापस लाना है। तकनीकी खरीद के लिए, इस मॉडल का मूल्य स्पष्टता है। FANUC मैनुअल फ्रेम, इंटरफ़ेस प्रकार, आउटपुट-करंट वर्ग, और लागू होने वाले मोटरों के उदाहरणों की पहचान करता है। यह इंजीनियरों को यह सत्यापित करने के लिए पर्याप्त जमीनी जानकारी देता है कि स्थापित एम्पलीफायर और प्रतिस्थापन लक्ष्य वास्तव में एक ही विद्युत परिवार से संबंधित हैं या नहीं।
अल्फा
मॉडल
| एक्सिस कॉन्फ़िगरेशन | 1-एक्सिस |
|---|---|
| इंटरफ़ेस | |
| इनपुट श्रृंखला | 200 V इनपुट श्रृंखला |
| बाहरी आयाम | 380 × 60 × 307 मिमी |
| रेटेड आउटपुट करंट | 12.5 Arms |
| नाममात्र करंट सीमा | |
| लागू होने वाले मोटरों के उदाहरण | α3/3000, α6/2000, α12/2000, α22/1500, αC22/1500 |
| मुख्य सर्किट नियंत्रण विधि | |
| तकनीकी प्रोफ़ाइल | FANUC की व्यक्तिगत विनिर्देश तालिका में, SVM1-40L को लागू होने वाले मोटर उदाहरणों के साथ जोड़ा गया है जिसमें α3/3000, α6/2000, α12/2000, α22/1500, और αC22/1500 शामिल हैं। वही तालिका इस मॉडल वर्ग के लिए 12.5 Arms का रेटेड आउटपुट करंट और 40 Ap की नाममात्र करंट सीमा देती है। FANUC सामान्य SVM नियंत्रण विधि को ट्रांजिस्टर (IGBT) ब्रिज के साथ साइन-वेव PWM नियंत्रण के रूप में भी सूचीबद्ध करता है। एक उत्पाद-पृष्ठ के दृष्टिकोण से, यह H104 को ईमानदारी से स्थिति में लाना आसान बनाता है। यह सिर्फ 'एक सर्वो एम्पलीफायर' नहीं है; यह 40L वर्ग में एक परिभाषित सिंगल-एक्सिस अल्फा मॉड्यूल है, जो सीएनसी सर्वो अनुप्रयोगों के लिए बनाया गया है जहाँ अनुमानित करंट क्षमता और सही सिस्टम पेयरिंग मायने रखती है। इस भाग को देखने वाले खरीदार आमतौर पर एक वास्तविक मशीन-साइड आवश्यकता को हल कर रहे होते हैं, न कि एक अमूर्त कैटलॉग ब्राउज़ कर रहे होते हैं। |
| अनुप्रयोग और सेवा मूल्य | A06B-6096-H104 FSSB आर्किटेक्चर के आसपास पहले से डिज़ाइन किए गए FANUC सर्वो सिस्टम में एक सटीक प्रतिस्थापन के रूप में सबसे अच्छा काम करता है। जब कोई मशीन उस संचार संरचना के आसपास बनाई गई हो, तो व्यावहारिक लक्ष्य 'कुछ करीब' को प्रतिस्थापित करना नहीं है। लक्ष्य सही एम्पलीफायर वर्ग को फिट करना, मूल नियंत्रण डिजाइन को संरक्षित करना, और अनावश्यक रीवायरिंग या पैरामीटर भ्रम के बिना अक्ष को स्थिर संचालन में वापस लाना है। तकनीकी खरीद के लिए, इस मॉडल का मूल्य स्पष्टता है। FANUC मैनुअल फ्रेम, इंटरफ़ेस प्रकार, आउटपुट-करंट वर्ग, और लागू होने वाले मोटरों के उदाहरणों की पहचान करता है। यह इंजीनियरों को यह सत्यापित करने के लिए पर्याप्त जमीनी जानकारी देता है कि स्थापित एम्पलीफायर और प्रतिस्थापन लक्ष्य वास्तव में एक ही विद्युत परिवार से संबंधित हैं या नहीं। |
| अक्सर पूछे जाने वाले प्रश्न | Q1: A06B-6096-H104 का आधिकारिक मॉडल पदनाम क्या है? |
| FANUC A06B-6096-H104 को SVM1-40L के रूप में सूचीबद्ध करता है, जिसका अर्थ है कि यह FSSB इंटरफ़ेस का उपयोग करने वाली अल्फा श्रृंखला में एक सिंगल-एक्सिस सर्वो एम्पलीफायर मॉड्यूल है। यह पदनाम सेवा या प्रतिस्थापन के दौरान भाग का मिलान करने के लिए मुख्य संदर्भ बिंदु है। | Q2: यह एम्पलीफायर किस आउटपुट वर्ग से संबंधित है? |
| FANUC की व्यक्तिगत विनिर्देश तालिका के अनुसार, SVM1-40L को 12.5 Arms का रेटेड आउटपुट करंट और 40 Ap की नाममात्र करंट सीमा सौंपी गई है। औद्योगिक शब्दों में, यह इसे छोटे 20-वर्ग इकाइयों के बजाय 40-वर्ग सिंगल-एक्सिस एम्पलीफायर समूह में रखता है। | Q3: मैनुअल में SVM1-40L के साथ आधिकारिक तौर पर कौन से मोटर दिखाए गए हैं? |
| FANUC मैनुअल में α3/3000, α6/2000, α12/2000, α22/1500, और αC22/1500 सहित लागू होने वाले मोटरों के उदाहरण सूचीबद्ध हैं। इसका मतलब यह नहीं है कि हर आवेदन निर्णय केवल एक छोटी सूची से लिया जाना चाहिए, लेकिन यह इच्छित मोटर वर्ग को दर्शाता है और खरीदारों को संगतता समीक्षा के लिए एक ठोस प्रारंभिक बिंदु देता है। | Q4: इस मॉडल को खरीदते समय FSSB इंटरफ़ेस क्यों महत्वपूर्ण है? |
Q5: प्रतिस्थापन H104 स्थापित करने से पहले एक रखरखाव टीम को क्या सत्यापित करना चाहिए?
