सर्वो मोटर चालक
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6096-H105 |

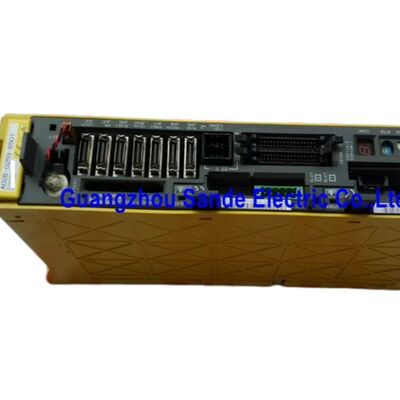

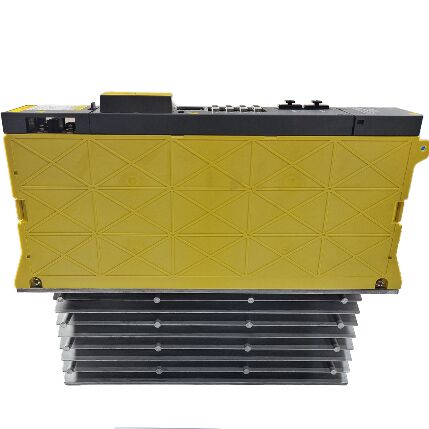

यह A06B-6096-H105 एक FANUC अल्फा सर्वो एम्पलीफायर मॉड्यूल है जो SVM1-80 वर्ग में आता है। FANUC मैनुअल डेटा इस मॉडल को FSSB एम्पलीफायर रेंज में रखता है और इसे एक मानक सिंगल-एक्सिस SVM1-80 यूनिट के रूप में पहचानता है।
समान विनिर्देश सेट दिखाता है 18.7 Arms रेटेड आउटपुट करंट के साथ एक 80 Ap नॉमिनल करंट लिमिट, और आयामी तालिका इसे 380 × 60 × 307 मिमी फ्रेम समूह में रखती है।
यह संयोजन H105 को वास्तविक मशीन सिस्टम में एक स्पष्ट भूमिका देता है।
यह सिर्फ एक परिचित हाउसिंग वाला सर्वो एम्पलीफायर नहीं है। यह एक परिभाषित सिंगल-एक्सिस अल्फा ड्राइव मॉड्यूल है जो उन इंस्टॉलेशन के लिए है जहाँ एक सर्वो चैनल को छोटे 20 या 40 मॉडल की तुलना में उच्च करंट क्लास की आवश्यकता होती है, जबकि अभी भी कॉम्पैक्ट अल्फा एम्पलीफायर परिवार के भीतर रहता है।
व्यावहारिक सेवा कार्य में, इसका मतलब आमतौर पर यह होता है कि मशीन को एक विशिष्ट एक्सिस-पावर आवश्यकता के आसपास बनाया गया था और प्रतिस्थापन को मूल लेआउट को अनुमानित करने के बजाय संरक्षित करने की आवश्यकता है। यह मॉडल के SVM1-80 पदनाम, करंट क्लास और फ्रेम आकार से एक इंजीनियरिंग अनुमान है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A06B-6096-H105 |
| निर्माता | FANUC |
| उत्पाद प्रकार | सर्वो एम्पलीफायर मॉड्यूल |
| श्रृंखला | अल्फा |
| मॉडल | SVM1-80 |
| एक्सिस कॉन्फ़िगरेशन | 1 एक्सिस |
| रेटेड आउटपुट करंट | 18.7 Arms |
| नॉमिनल करंट लिमिट | 80 Ap |
| बाहरी आयाम | 380 × 60 × 307 मिमी |
| उत्पाद स्थिति | सिंगल-एक्सिस हाई-करंट अल्फा सर्वो एम्पलीफायर |
A06B-6096-H105 CNC फीड एक्सिस, पोजिशनिंग सिस्टम, मशीन-टूल एक्सिस और स्थापित अल्फा मोशन प्लेटफॉर्म के लिए अच्छी तरह से अनुकूल है जहाँ एक सिंगल सर्वो चैनल को 80-क्लास आउटपुट रेंज की आवश्यकता होती है।
व्यावहारिक रूप से, यह उन मशीनों में सबसे अधिक समझ में आता है जहाँ एक अधिक महत्वपूर्ण फीड एक्सिस को मूल रूप से एक समर्पित एम्पलीफायर को सौंपा गया था, न कि एक छोटे मॉड्यूल या मल्टी-एक्सिस संयोजन को।
यह इसे रखरखाव, मरम्मत और विनिमय-संचालित प्रतिस्थापन में उपयोगी बनाता है जहाँ सटीक निरंतरता व्यापक क्रॉस-मॉडल समतुल्यता से अधिक मायने रखती है। यह अनुप्रयोग दृश्य मॉडल के प्रकाशित SVM1-80 करंट क्लास और फ्रेम ग्रुपिंग पर आधारित एक इंजीनियरिंग अनुमान है।
इसका भौतिक रूप भी मायने रखता है।
मैनुअल की रूपरेखा तालिका H105 को 60 मिमी-चौड़े एम्पलीफायर परिवार में दिखाती है, जो यह समझाने में मदद करता है कि यह उन कैबिनेट में आकर्षक क्यों है जिन्हें उस कॉम्पैक्ट अल्फा प्रारूप के आसपास इंजीनियर किया गया था।
वास्तविक मशीन पैनलों में, मूल फ्रेम आकार का मिलान वायु प्रवाह पथ, माउंटिंग फिट और सेवा क्लीयरेंस को संरक्षित करके प्रतिस्थापन को साफ कर सकता है। यह SVM1-80 फ्रेम के प्रकाशित आयामों पर आधारित एक इंजीनियरिंग अनुमान है।
A06B-6096-H105 को सिस्टम-मैच्ड सर्वो एम्पलीफायर के रूप में सबसे अच्छा माना जाना चाहिए, न कि केवल करंट या वोल्टेज द्वारा चुने गए सामान्य ड्राइव के रूप में। व्यवहार में, खरीदारों को ऑर्डर करने से पहले स्थापित भाग संख्या, एक्सिस क्लास, कैबिनेट स्पेस और आसपास के अल्फा/FSSB आर्किटेक्चर को सत्यापित करना चाहिए।
यह विशेष रूप से महत्वपूर्ण है क्योंकि अल्फा परिवार में विभिन्न आउटपुट क्लास वाले कई समान दिखने वाले मॉड्यूल शामिल हैं।
सही SVM1-80 क्लास का मिलान मशीन व्यवहार को संरक्षित करने में मदद करता है और आमतौर पर इंस्टॉलेशन के बाद स्टार्टअप जोखिम को कम करता है।
यह अल्फा SVM परिवार के लिए FANUC की मॉडल टेबल और करंट-क्लास संरचना पर आधारित एक इंजीनियरिंग अनुमान है।
Q1: A06B-6096-H105 किस प्रकार का एम्पलीफायर है?
यह सिंगल-एक्सिस FANUC अल्फा सर्वो एम्पलीफायर है जो SVM1-80 वर्ग में आता है।
Q2: यह मॉडल छोटे अल्फा एम्पलीफायरों से कैसे अलग है?
इसका मुख्य अंतर 80-क्लास आउटपुट रेंज है, जिसमें 18.7 Arms रेटेड आउटपुट करंट और 80 Ap नॉमिनल करंट लिमिट है, जो इसे छोटे 20 और 40-क्लास यूनिट्स से ऊपर रखता है।
Q3: यह किन अनुप्रयोगों के लिए सबसे उपयुक्त है?
यह सिंगल-एक्सिस CNC और मशीन-मोशन अनुप्रयोगों के लिए उपयुक्त है जहाँ अल्फा एम्पलीफायर परिवार के भीतर एक अधिक महत्वपूर्ण सर्वो चैनल की आवश्यकता होती है। यह मॉडल के करंट क्लास और सिंगल-एक्सिस फॉर्मेट पर आधारित एक इंजीनियरिंग अनुमान है।
Q4: इस एम्पलीफायर पर फ्रेम आकार क्यों मायने रखता है?
क्योंकि सर्वो एम्पलीफायरों को एक कैबिनेट सिस्टम के हिस्से के रूप में स्थापित किया जाता है, और मूल फ्रेम का मिलान वायु प्रवाह, माउंटिंग फिट और पैनल लेआउट को संरक्षित करने में मदद करता है। यह प्रकाशित 380 × 60 × 307 मिमी आयामों पर आधारित एक इंजीनियरिंग अनुमान है।
Q5: ऑर्डर करने से पहले क्या जांचना चाहिए?
स्थापित भाग संख्या, आवश्यक करंट क्लास, कैबिनेट स्पेस और मौजूदा अल्फा/FSSB ड्राइव व्यवस्था की जांच करें। ये जांचें आमतौर पर केवल उपस्थिति से अधिक मायने रखती हैं।
