| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6096-H203 |

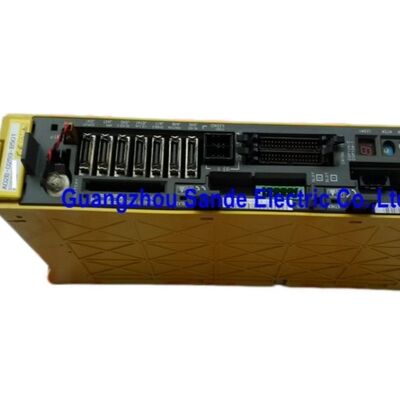

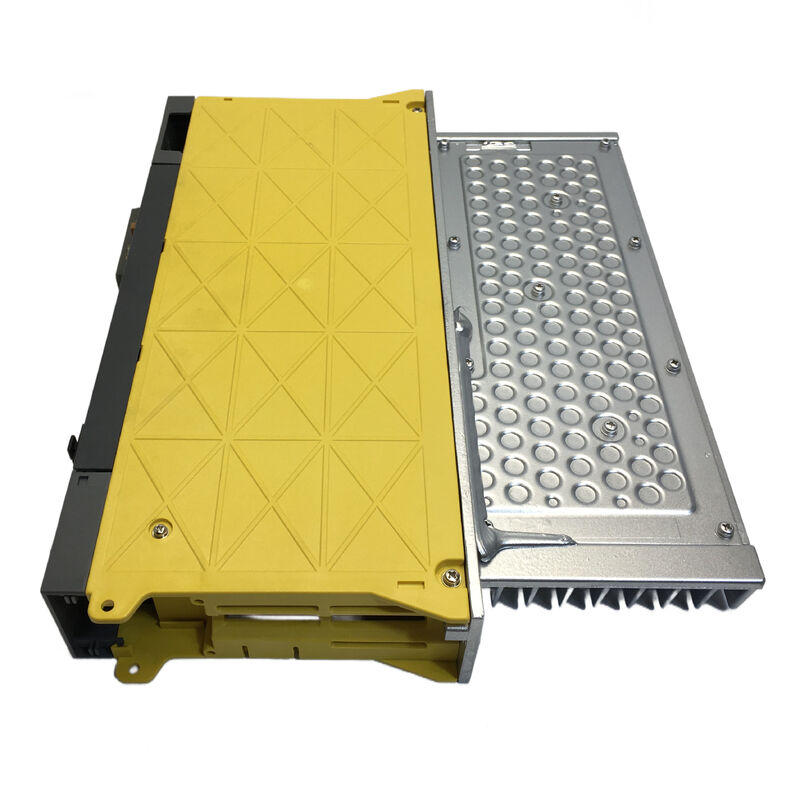

A06B-6096-H203 एक दो-अक्ष वाला अल्फा सर्वो एम्पलीफायर मॉड्यूल हैएसवीएम2-20/20. सार्वजनिक प्रतिस्थापन लिस्टिंग लगातार यह एक दो-अक्ष अल्फा servo ड्राइव A06B-6096 परिवार में के रूप में वर्णित है और कई स्रोतों स्पष्ट रूप से यह के साथ जुड़ेएफएसएसबीसंचार संदर्भ।
यह एक सामान्य एम्पलीफायर के बजाय एक स्पष्ट रूप से परिभाषित दो-अक्ष FANUC सर्वो मॉड्यूल बनाता है जिसे केवल वोल्टेज या वर्तमान वर्ग द्वारा बेचा जाता है।
व्यावहारिक सेवा कार्य में, इस मॉडल का उपयोग आमतौर पर तब किया जाता है जब मशीन बिल्डरों या रखरखाव टीमों को मौजूदा FANUC कैबिनेट लेआउट को बरकरार रखने की आवश्यकता होती है।
सार्वजनिक संदर्भों में यह उल्लेख किया गया है कि यह सामान्यतः15i, 16i, 18i, 20i, 21iऔर कुछ संबंधित नियंत्रण वातावरण, जो इसे पुराने गैर-एफएसएसबी आर्किटेक्चर के बजाय स्थापित प्रणालियों की बाद की अल्फा/एफएसएसबी पीढ़ी में रखने में मदद करता है।
इस मॉड्यूल की विद्युत प्रोफ़ाइल भी सार्वजनिक चैनलों में काफी अच्छी तरह से प्रलेखित है।
सूची आमतौर पर दिखाती है२८३३२५ वीडीसी नामित इनपुट,2.5 kW इनपुट संदर्भ,230 वी अधिकतम आउटपुट, और5.9 एल और एम दोनों अक्षों पर एक नामित धारा.
ये मान इसे एक सममित कम क्षमता वाले दो-अक्ष वाले अल्फा सर्वो मॉड्यूल के रूप में तैनात करते हैं, जो इसे बड़े 20/40 या 40/40 परिवार के सदस्यों से अलग करते समय उपयोगी है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A06B-6096-H203 |
| उत्पाद का प्रकार | सर्वो एम्पलीफायर मॉड्यूल |
| श्रृंखला | अल्फा |
| मॉडल नामकरण | एसवीएम2-20/20 |
| अक्ष विन्यास | 2-अक्ष |
| इंटरफेस संदर्भ | एफएसएसबी |
| नामित इनपुट | २८३३२५ वीडीसी |
| शक्ति संदर्भ | 2.5 किलोवाट |
| अधिकतम उत्पादन वोल्टेज | 230 वी |
| नामित आउटपुट करंट | एल अक्ष 5.9 ए / एम अक्ष 5.9 ए |
| विशिष्ट नियंत्रण संदर्भ | 15i, 16i, 18i, 20i, 21i और संबंधित FANUC वातावरण |
A06B-6096-H203 के बारे में सबसे उपयोगी तकनीकी विवरणों में से एक इसकीएफएसएसबीवास्तविक प्रतिस्थापन काम में, कि मायने रखता है क्योंकि संचार वास्तुकला वोल्टेज वर्ग या अक्ष की संख्या के रूप में ही महत्वपूर्ण हो सकता है.
एक ड्राइव जो सही एफएसएसबी आधारित अल्फा वातावरण से संबंधित है, उसे केवल ′′दो अक्षीय सर्वो एम्प" के रूप में वर्णित एक की तुलना में सही ढंग से मिलान करना बहुत आसान है।
दएसवीएम2-20/20नामकरण समान रूप से महत्वपूर्ण है क्योंकि यह पुष्टि करता है कि दोनों धुरी एक ही वर्तमान वर्ग में हैं।जो उत्पाद को एक साफ तकनीकी पहचान देता है और इसे मिश्रित क्षमता वाले दो-अक्षीय एम्पलीफायरों से अलग करने में मदद करता है जो अन्यथा क्षेत्र में इसके साथ भ्रमित हो सकते हैं.
प्रश्न 1: A06B-6096-H203 किस प्रकार का उत्पाद है?
यह एक FANUC अल्फा दो-अक्ष सर्वो एम्पलीफायर मॉड्यूल है जिसे SVM2-20/20 के रूप में पहचाना जाता है।यह एक एम्पलीफायर यूनिट से दो सर्वो अक्षों को चलाता है और आमतौर पर एक स्थापित FANUC गति प्रणाली का समर्थन या पुनर्स्थापित करने के लिए उपयोग किया जाता है.
प्रश्न 2: एसवीएम2-20/20 पदनाम महत्वपूर्ण क्यों है?
यह अल्फा दो अक्षीय सर्वो रेंज के भीतर मॉड्यूल की सटीक पारिवारिक स्थिति की पहचान करता है।यह महत्वपूर्ण है क्योंकि मूल मशीन उस सटीक एम्पलीफायर वर्ग के आसपास डिजाइन किया गया हो सकता है, और सही परिवार का उपयोग कैबिनेट लेआउट और ड्राइव व्यवहार दोनों को संरक्षित करने में मदद करता है।
प्रश्न 3: एफएसएसबी संदर्भ का क्या अर्थ है?
इसका अर्थ है कि एम्पलीफायर एक साधारण स्टैंड-अलोन ड्राइव संरचना के बजाय FANUC के सीरियल सर्वो संचार वातावरण से संबंधित है।
सेवा कार्य में, यह उपयोगी है क्योंकि संचार वास्तुकला का मिलान एम्पलीफायर के विद्युत वर्ग के मिलान के समान महत्वपूर्ण हो सकता है।
प्रश्न 4: क्या 2.5 किलोवाट और 5.9 ए के मूल्य मिलान के लिए उपयोगी हैं?
वे मॉड्यूल को SVM2 परिवार के छोटे क्षमता वाले खंड में रखते हैं और उच्च-वर्तमान अल्फा एम्पलीफायर से अलग करने में मदद करते हैं।
रखरखाव इंजीनियरों के लिए, ये आंकड़े स्थापित इकाई के खिलाफ एक त्वरित तकनीकी जांच प्रदान करते हैं जब लक्ष्य सामान्य प्रतिस्थापन के बजाय सटीक प्रतिस्थापन है।
Q5: Buyers को order करने से पहले क्या सत्यापित करना चाहिए?
खरीदारों को सटीक भाग संख्या, एसवीएम2-20/20 पदनाम, एफएसएसबी संदर्भ, दो-अक्ष संरचना और मशीन पर उपयोग किए जाने वाले मूल FANUC नियंत्रण वातावरण की पुष्टि करनी चाहिए।
अल्फा सर्वो मॉड्यूल के लिए, सही वास्तुकला मिलान आमतौर पर व्यापक सुविधा ओवरलैप से अधिक महत्वपूर्ण है।
