| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6096-H205 |

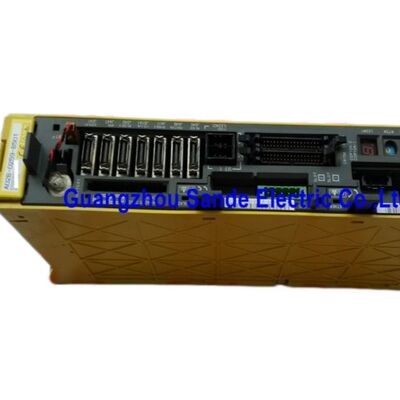

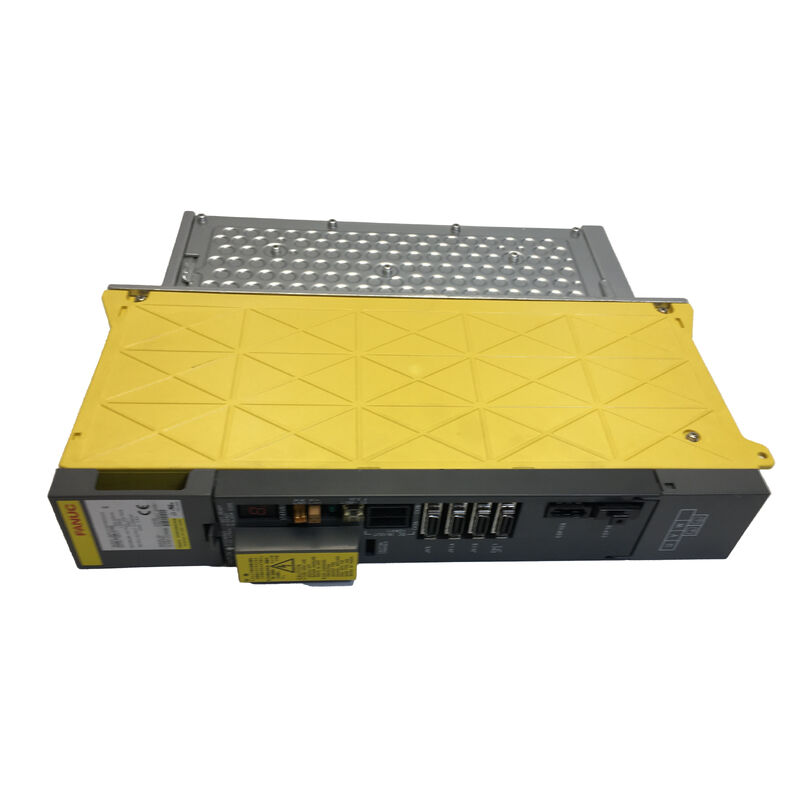

यह FANUC A06B-6096-H205 अल्फा श्रृंखला में एक 2-एक्सिस सर्वो एम्पलीफायर मॉड्यूल है, जिसे FANUC विवरण मैनुअल में SVM2-20/40 के रूप में पहचाना जाता है, जो FSSB इंटरफ़ेस के लिए है। 200-V इनपुट श्रृंखला के लिए आधिकारिक ऑर्डरिंग अनुभाग में, इसे बाहरी आयामों के साथ एक मानक मॉड्यूल के रूप में सूचीबद्ध किया गया है 380 × 60 × 307 मिमी, जो इसे कॉम्पैक्ट मल्टी-एक्सिस एम्पलीफायर वर्ग में रखता है जिसका उपयोग तब किया जाता है जब कैबिनेट स्थान और स्वच्छ एक्सिस एकीकरण दोनों महत्वपूर्ण होते हैं।
यह उस प्रकार का मॉड्यूल है जिसे खरीदार आमतौर पर तब ढूंढते हैं जब मशीन व्यापक रेट्रोफिट के लिए नहीं, बल्कि एक सही, समान प्रतिस्थापन के लिए पूछ रही होती है जो मूल ड्राइव आर्किटेक्चर से मेल खाती है।
व्यावहारिक सेवा शर्तों में, यह सामान्य 'उच्च प्रदर्शन' भाषा से अधिक महत्वपूर्ण है।
एक सही SVM2 मॉड्यूल इच्छित एक्सिस संरचना को पुनर्स्थापित करता है, मूल सिस्टम के साथ वायरिंग और इंटरफ़ेस लॉजिक को संरेखित रखता है, और पार्ट्स प्रतिस्थापन को कमीशनिंग समस्या में बदलने के जोखिम को कम करता है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A06B-6096-H205 |
| निर्माता | FANUC |
| उत्पाद प्रकार | सर्वो एम्पलीफायर मॉड्यूल |
| श्रृंखला | अल्फा |
| मॉडल | SVM2-20/40 |
| एक्सिस कॉन्फ़िगरेशन | 2-एक्सिस |
| इंटरफ़ेस | FSSB |
| इनपुट श्रृंखला | 200 V इनपुट श्रृंखला |
| बाहरी आयाम | 380 × 60 × 307 मिमी |
| उदाहरण लागू मोटर संयोजन | αC12/2000 + αC22/1500 |
| मुख्य सर्किट नियंत्रण विधि | ट्रांजिस्टर (IGBT) ब्रिज के साथ साइन-वेव PWM नियंत्रण |
FANUC का मैनुअल SVM2-20/40 को 200-V इनपुट श्रृंखला में व्यक्तिगत सर्वो-मॉड्यूल विनिर्देश तालिका के तहत समूहित करता है, और नामकरण परंपरा मिश्रित-क्षमता दो-एक्सिस व्यवस्था के अनुरूप है।
उसी मैनुअल सेट में, हीट-डिसिपेशन तालिका A06B-6096-H205 को उदाहरण मोटर जोड़ी के साथ दिखाती है αC12/2000 और αC22/1500, जो इस एम्पलीफायर द्वारा समर्थित एक्सिस संयोजन के इच्छित वर्ग को समझने के लिए उपयोगी है।
FANUC यह भी बताता है, एक सामान्य SVM विनिर्देश के रूप में, कि मुख्य सर्किट नियंत्रण विधि ट्रांजिस्टर (IGBT) ब्रिज के साथ साइन-वेव PWM नियंत्रण है।
इस मॉडल को व्यावसायिक रूप से मूल्यवान क्या बनाता है, यह केवल यह नहीं है कि यह दो-एक्सिस है, बल्कि यह कि यह एक मॉड्यूल फुटप्रिंट में दो अलग-अलग सर्वो वर्गों को जोड़ता है।
यह अक्सर वही होता है जिसकी लेगेसी FANUC मशीन प्लेटफार्मों को आवश्यकता होती है: एक एम्पलीफायर बॉडी, दो समन्वित सर्वो चैनल, और उस प्रारूप के आसपास पहले से डिज़ाइन किया गया एक कैबिनेट लेआउट। रखरखाव टीमों के लिए, इसका मतलब है तेज प्रतिस्थापन योजना और स्थापना के दौरान कम आश्चर्य।
औद्योगिक उपयोगकर्ताओं के लिए, वास्तविक निर्णय बिंदु संगतता है। एक दो-एक्सिस एम्पलीफायर केवल इसलिए विनिमेय नहीं है क्योंकि कोई अन्य इकाई समान दिखती है या उसमें समान परिवार उपसर्ग है। FANUC का अपना मैनुअल CNC और SVM के बीच इंटरफ़ेस के लिए उपयुक्त एम्पलीफायर का चयन करने पर जोर देता है, जो यहां विशेष रूप से महत्वपूर्ण है क्योंकि A06B-6096-H205 मॉड्यूल परिवार का FSSB संस्करण है।
एक कार्यशील मशीन में, इस एम्पलीफायर को आमतौर पर तकनीशियनों और पार्ट्स खरीदारों द्वारा चुना जाएगा जिन्हें मूल एक्सिस वितरण को संरक्षित करने और मौजूदा नियंत्रण टोपोलॉजी को बदलने से बचने की आवश्यकता होती है।
यह इसे मरम्मत इन्वेंट्री, मशीन पुनर्निर्माण परियोजनाओं और उत्पादन वातावरण के लिए उपयुक्त बनाता है जहां डाउनटाइम की लागत सटीक मॉडल की सोर्सिंग की लागत से कहीं अधिक होती है।
Q1: FANUC रेंज में A06B-6096-H205 वास्तव में क्या है?
यह एक अल्फा-श्रृंखला, 2-एक्सिस सर्वो एम्पलीफायर मॉड्यूल है जिसे FANUC द्वारा SVM2-20/40 के रूप में सूचीबद्ध किया गया है, जिसमें 200-V इनपुट श्रृंखला में एक FSSB इंटरफ़ेस है।
वह आधिकारिक पदनाम महत्वपूर्ण है क्योंकि यह आपको बताता है कि यह एक सामान्य एकल-एक्सिस एम्पलीफायर नहीं है, बल्कि एक मिश्रित दो-एक्सिस मॉड्यूल है जो एक विशिष्ट ड्राइव और CNC संचार वास्तुकला में फिट होने के लिए अभिप्रेत है।
Q2: "20/40" पदनाम क्यों मायने रखता है?
FANUC के विनिर्देश लेआउट में, SVM2-20/40 समूहीकृत व्यक्तिगत-विनिर्देश तालिकाओं में इस तरह से दिखाई देता है जो मिश्रित-क्षमता दो-एक्सिस प्रारूप के साथ संरेखित होता है, और हीट-डिसिपेशन तालिका इस सटीक ऑर्डरिंग नंबर के लिए αC12/2000 और αC22/1500 की एक आधिकारिक उदाहरण जोड़ी देती है।
एक इंजीनियर या खरीदार के लिए, यह एक बिक्री लेबल से अधिक उपयोगी है क्योंकि यह दिखाता है कि मॉड्यूल दो अलग-अलग चैनल क्षमताओं वाले दोहरे-एक्सिस वर्ग से संबंधित है, न कि दो समान आउटपुट।
Q3: क्या यह मॉड्यूल केवल FSSB सिस्टम के लिए है?
हाँ, FANUC ऑर्डरिंग अनुभाग के आधार पर, A06B-6096-H205 SVM2-20/40 का FSSB-इंटरफ़ेस संस्करण है।
यह प्रतिस्थापन के दौरान मायने रखता है क्योंकि 6096-श्रृंखला ऑर्डरिंग नंबर मैनुअल में अन्य इंटरफ़ेस वेरिएंट से अलग हैं, इसलिए खरीद या स्थापना से पहले सही इंटरफ़ेस परिवार का मिलान किया जाना चाहिए।
Q4: A06B-6096-H205 को बदलने से पहले क्या जांचा जाना चाहिए?
स्थापित भाग संख्या, इंटरफ़ेस प्रकार, मशीन की मूल एक्सिस व्यवस्था और कैबिनेट स्थान की पहले जांच की जानी चाहिए। FANUC यह भी नोट करता है कि उपयोगकर्ताओं को यह सुनिश्चित करना चाहिए कि मोटर/एम्पलीफायर संयोजन उपयुक्त है और मान्य पैरामीटर निर्दिष्ट हैं, क्योंकि एक बेमेल सामान्य संचालन को रोक सकता है और एम्पलीफायर को नुकसान पहुंचा सकता है।
Q5: यह मॉडल लेगेसी CNC रखरखाव में उपयोगी क्यों है?
क्योंकि यह एक मशीन को कैबिनेट को फिर से डिजाइन किए बिना या संचार इंटरफ़ेस को बदले बिना अपनी मूल दो-एक्सिस एम्पलीफायर संरचना को बनाए रखने की अनुमति देता है।
वास्तविक रखरखाव कार्य में, इसका मतलब अक्सर तेज रिकवरी, कम रीवायरिंग और स्थापना के बाद माध्यमिक दोषों की कम संभावना होती है, खासकर मूल FSSB सर्वो टोपोलॉजी के आसपास निर्मित मशीनों पर।
