| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6117-H105 |

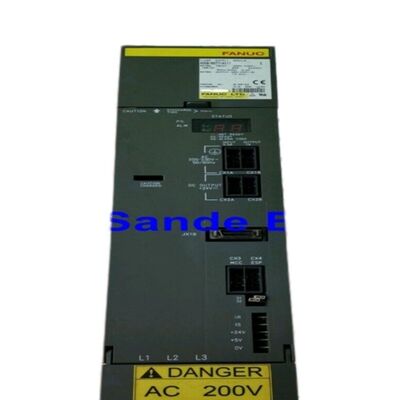

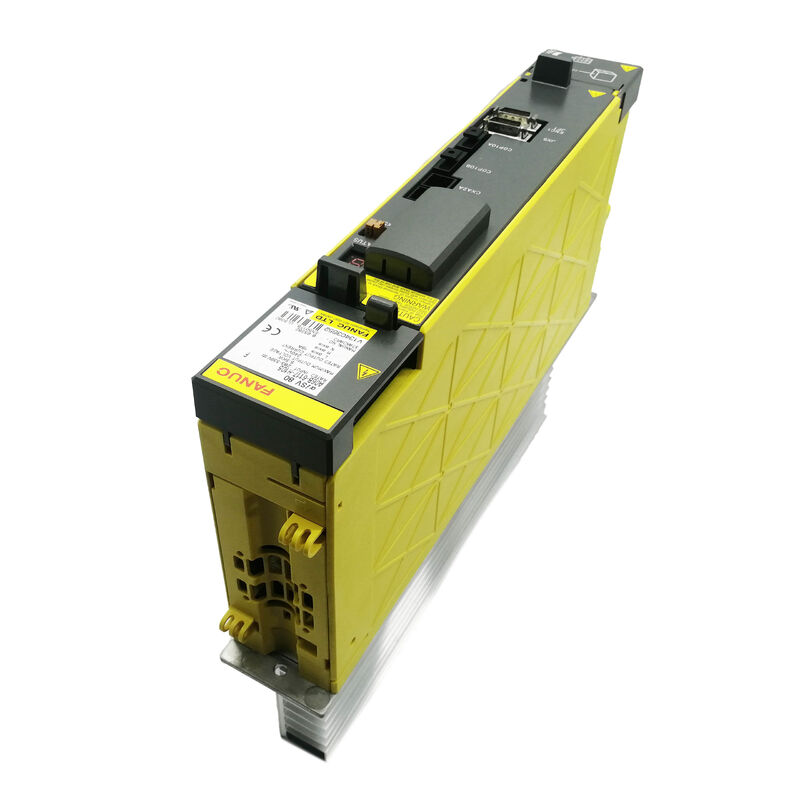

दFanuc A06B-6117-H105एआईएसवी-80, एक एकल अक्ष अल्फा आई उच्च वोल्टेज (एचवी) श्रृंखला सर्वो एम्पलीफायर मॉड्यूल है जो 5.5kW / 283-339V डीसी बस इनपुट से 19A निरंतर आउटपुट पर रेटेड है।A06B-6117 श्रृंखला Fanuc के αi (अल्फा i) सर्वो मॉड्यूल परिवार का 400V बुनियादी ढांचा संस्करण है.
एचवी श्रृंखला का मौलिक इंजीनियरिंग लाभ उच्च मोटर शक्ति रेटिंग पर लागू होता हैः200V के बजाय 400V की आपूर्ति पर एक ही यांत्रिक आउटपुट शक्ति प्रदान करने से आने वाली एसी आपूर्ति और बस बार वितरण से वर्तमान की मांग को आधा कर दिया जाता है, कनेक्टर के आकार, और I2R वितरण हानि।
HRV3 (उच्च प्रतिक्रिया वेक्टर 3) Fanuc की उच्च गति वर्तमान विनियमन एल्गोरिथ्म की तीसरी पीढ़ी है,सर्वो करंट लूप चक्र समय को कम करना और आउटपुट करंट तरंग रूप की सिन्यूसोइडल गुणवत्ता में सुधार करनासटीक रूपरेखांकन कार्यों के लिए विशेष रूप से परिपत्र अंतराल, कोण ट्रैकिंग,और उच्च गति के मरने के ढालना मशीनिंग ️ HRV3 के सख्त वर्तमान विनियमन मोटर शाफ्ट पर टोक़ लहर को कम करता है, जो सीधे धुरी गति में कम गति लहर और मशीनीकृत घटक पर बेहतर सतह की गुणवत्ता में अनुवाद करता है।
| पैरामीटर | मूल्य |
|---|---|
| मॉड्यूल मॉडल | AiSV-80 (αiSV-80) |
| नियंत्रण एल्गोरिथ्म | एचआरवी3 |
| इंटरफेस | एफएसएसबी (फाइबर ऑप्टिक) |
| कुल्हाड़ी | एकल (एल चैनल) |
| नामित इनपुट | 283-339V DC बस, 5.5kW |
| अधिकतम आउटपुट वोल्टेज | 240 वी एसी |
| नामित आउटपुट करंट | 19A |
| वोल्टेज श्रृंखला | एचवी (400 वी बुनियादी ढांचा) |
| बिजली स्रोत | अल्फा i एचवी पीएसएम |
| संगत नियंत्रण | FANUC 30i/31i/32i, 15i/16i/18i |
A06B-6117 श्रृंखला इसलिए मौजूद है क्योंकि सभी औद्योगिक स्थल 200V तीन-चरण पर काम नहीं करते हैं।एक मानक 200V अल्फा आई प्रणाली को जोड़ने के लिए एक स्टेप-डाउन ट्रांसफार्मर की आवश्यकता होती है.
एचवी श्रृंखला इस ट्रांसफार्मर को समाप्त करती हैः अल्फा आई एचवी पीएसएम सीधे 400 वी आपूर्ति से जुड़ा होता है, और सभी ए06बी-6117 एचवी श्रृंखला एसवीएम मॉड्यूल परिणामी एचवी डीसी बस से आकर्षित करते हैं।एचवी सर्वो मॉड्यूल से जुड़े मोटर्स Fanuc के अल्फा i सर्वो मोटर परिवार के एचवी-रेटेड वेरिएंट हैं, 400 वोल्ट रेटेड वाइंडिंग के साथ।
इस वास्तुकला का अर्थ है कि A06B-6117-H105 को मानक A06B-6114-H105 (200V श्रृंखला) या इसके विपरीत के साथ प्रतिस्थापित नहीं किया जा सकता है।
HRV3 एल्गोरिथ्म एक सर्वो सॉफ्टवेयर विकल्प के माध्यम से सीएनसी नियंत्रण स्तर पर सक्षम है। जब 30i या 31i नियंत्रण में HRV3 सक्षम है,यह A06B-6117-H105 की उच्च बैंडविड्थ वर्तमान विनियमन क्षमता का उपयोग करता है HRV1 या HRV2 की तुलना में कम चक्र समय पर सर्वो वर्तमान लूप चलाने के लिए.
मशीन उपकरण पर व्यावहारिक प्रभाव उच्च गति के रूपरेखा में दिखाई देता हैः त्वरण/धीमापन संक्रमण के दौरान कोण गोल अधिक तंग है,सर्कुलर इंटरपोलेशन की सटीकता उच्च फीडरेट्स पर अधिक होती है, और निरंतर रूपरेखा पथों पर सतह खत्म चिकनी है।
