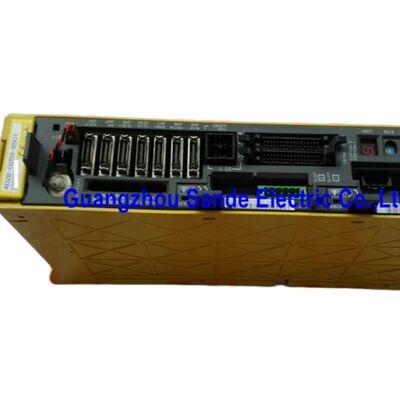

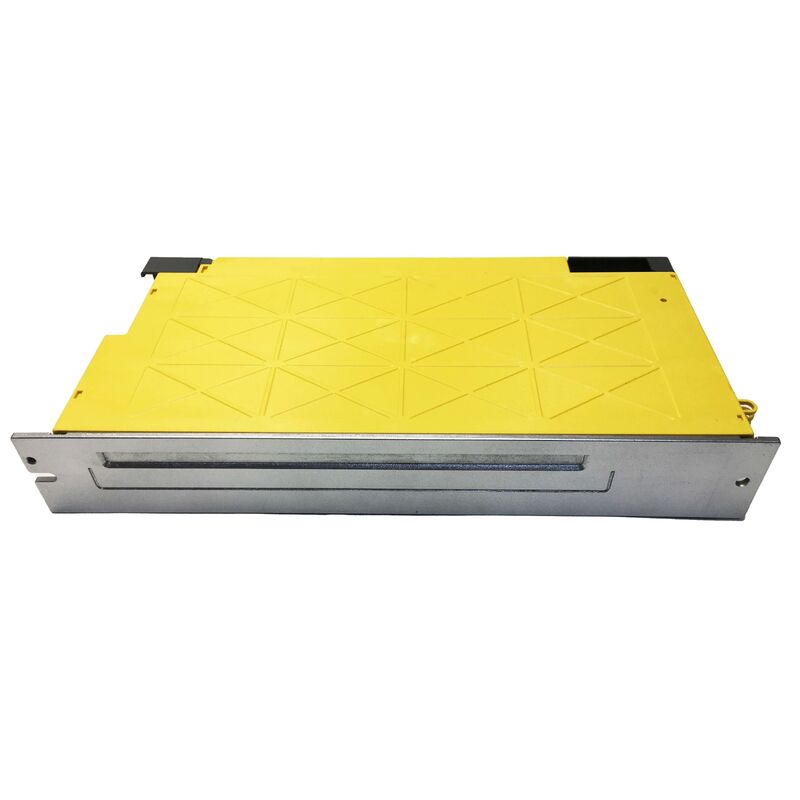

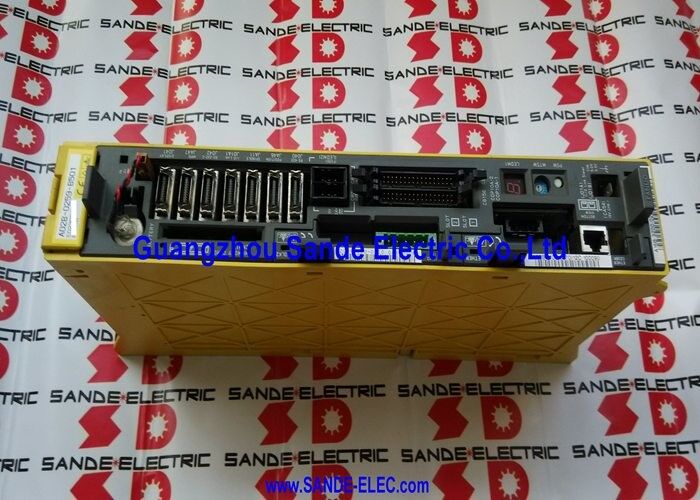

A06B-6117-H106 Fanuc सर्वो एम्पलीफायर मॉड्यूल A06B6117H106 A06B-6117-H106

Fanuc A06B-6117-H106 | अल्फा i सर्वो एम्पलीफायर मॉड्यूल — AiSV-160, सिंगल-एक्सिस, HRV3, FSSB, 283–339V / 11kW, 45A / 240V आउटपुट, 400V HV सीरीज

अवलोकन

यह Fanuc A06B-6117-H106 AiSV-160 है, जो Fanuc की A06B-6117 हाई-वोल्टेज (HV) अल्फा i FSSB सीरीज का उच्चतम-आउटपुट सिंगल-एक्सिस मॉड्यूल है, जिसकी रेटिंग 11kW / 283–339V HV DC बस से 45A निरंतर आउटपुट है।

45A पर, यह मॉड्यूल Fanuc के अल्फा i HV पोर्टफोलियो में सबसे अधिक मांग वाले सिंगल-एक्सिस अनुप्रयोगों की सेवा करता है — αiS30/3000HV और αiF40/3000HV मोटर्स, जो क्रमशः 30N·m और 40N·m निरंतर टॉर्क उत्पन्न करते हैं।

ये Fanuc की HV अल्फा i रेंज में सबसे भारी मानक सर्वो मोटर्स में से हैं, जिनका उपयोग हेवी-ड्यूटी मशीनिंग सेंटरों, बड़े-फ्रेम टर्निंग सेंटरों और प्रिसिजन बोरिंग मिल्स के सबसे बड़े एक्सिस ड्राइव पर किया जाता है, जहां एक्सिस जड़ता और कटिंग बल को निरंतर उच्च सर्वो टॉर्क की आवश्यकता होती है।

A06B-6117 सीरीज के 400V HV इंफ्रास्ट्रक्चर के संदर्भ का मतलब है कि AiSV-160 एक हाई-वोल्टेज अल्फा i PSM के माध्यम से 400V तीन-फेज सप्लाई से उत्पन्न DC बस से बिजली लेता है। 400V-सोर्स्ड HV बस से 45A आउटपुट पर, मोटर को 240V पर 45A प्राप्त होता है — वही यांत्रिक शक्ति जो 200V सिस्टम लगभग दोगुने करंट पर प्रदान करेगा। 400V पर यह आधी सप्लाई करंट HV आर्किटेक्चर का सिस्टम-लेवल लाभ है: सप्लाई कंडक्टर, बस बार और इनपुट सर्किट ब्रेकर 400V करंट स्तरों के लिए आकार के होते हैं, जो इस पावर स्तर पर समकक्ष 200V करंट की तुलना में काफी अधिक प्रबंधनीय होते हैं।

AiSV-160 को विशेषज्ञों द्वारा CNC मशीन टूल्स पर कम-करंट HV मॉड्यूल की तुलना में कम आम के रूप में वर्णित किया गया है — यह मुख्य रूप से हाई-एंड मशीनिंग सिस्टम पर दिखाई देता है जो सबसे भारी HV सर्वो मोटर्स और 30i/31i-A5 सीरीज कंट्रोल से लैस होते हैं।

यह सीमित स्थापित आधार इसे अल्फा i HV सीरीज में सोर्स करने, टेस्ट करने और रिपेयर करने के लिए अधिक तकनीकी रूप से मांग वाले घटकों में से एक बनाता है।

मुख्य विनिर्देश

45A आउटपुट — हेवी एक्सिस मोटर पेयरिंग

The αiS30/3000HV मोटर 3000rpm रेटेड स्पीड पर 30N·m का निरंतर टॉर्क उत्पन्न करता है। फुल कंटीन्यूअस रेटेड टॉर्क पर, यह मोटर AiSV-160 के 45A कंटीन्यूअस आउटपुट के करीब करंट खींचती है।

40N·m कंटीन्यूअस पर αiF40/3000HV अधिक मांग वाला साथी है — फुल कंटीन्यूअस रेटेड टॉर्क पर यह करंट खींचता है जिसे AiSV-160 की 45A रेटिंग विशेष रूप से IPM प्रोटेक्शन अलार्म को ट्रिगर किए बिना बनाए रखने के लिए डिज़ाइन की गई है।

ये मोटर्स फाइव-एक्सिस मशीनिंग सेंटरों, हाई वर्कपीस मास वाले पैलेट शटल ड्राइव, बड़े रोटरी टेबल बी-एक्सिस ड्राइव और गैन्ट्री-टाइप मशीनिंग सिस्टम के सबसे बड़े एक्सिस ड्राइव पर दिखाई देते हैं जहां सर्वो एक्सिस महत्वपूर्ण संरचनात्मक द्रव्यमान को स्थानांतरित करता है।

किसी भी एप्लिकेशन पर जहां विस्तारित मशीनिंग सीक्वेंस के लिए निरंतर 30–40N·m सर्वो टॉर्क की आवश्यकता होती है, 45A पर AiSV-160 सही स्पेसिफिकेशन है — एक छोटा AiSV मॉड्यूल फुल प्रोडक्शन लोड की स्थिति में निरंतर ओवरकरंट अलार्म उत्पन्न करेगा।

HRV3 45A पर — हाई-करंट प्रिसिजन कंट्रोल

करंट रेगुलेशन क्वालिटी पर HRV3 का प्रभाव विशेष रूप से 45A आउटपुट पर प्रासंगिक है।

45A पर करंट वेवफॉर्म साइनसोइडल क्वालिटी बड़े मोटर्स द्वारा बड़े मशीन कंपोनेंट्स को चलाने वाले टॉर्क स्मूथनेस को निर्धारित करती है — इस पैमाने पर कोई भी टॉर्क रिपल एक्सिस मोशन में वेलोसिटी वेरिएशन के रूप में दिखाई देता है, और बड़े मशीनिंग सेंटरों या बोरिंग मिल्स पर, कटिंग के दौरान एक्सिस वेलोसिटी वेरिएशन बड़े-व्यास वाले बोर या फेसिंग ऑपरेशंस पर सरफेस फिनिश को सीधे प्रभावित करता है।

30i/31i-A5 कंट्रोल की फुल HRV3 सॉफ्टवेयर क्षमता, AiSV-160 के HRV3 कंट्रोल हार्डवेयर के साथ मिलकर, αiS30/αiF40 मोटर की ऑपरेटिंग स्पीड रेंज में 45A पर टॉर्क स्मूथनेस बनाए रखने के लिए आवश्यक करंट रेगुलेशन बैंडविड्थ प्रदान करती है।

बड़े पार्ट्स पर प्रिसिजन बोरिंग और मिलिंग ऑपरेशंस के लिए — जहां टाइट सिलिंड्रिसिटी और फ्लैटनेस टॉलरेंस डिजाइन आवश्यकताएं हैं — यह कॉम्बिनेशन सही तकनीकी विकल्प है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A06B-6117-H106 एक विशेष रूप से दुर्लभ मॉड्यूल है, और इसका मतलब प्रतिस्थापन योजना के लिए क्या है?

हाँ। AiSV-160 HV छोटे HV मॉड्यूल जैसे AiSV-80 (H105) या AiSV-40 (H104) की तुलना में कम मशीन मॉडल पर दिखाई देता है, क्योंकि इसके द्वारा संचालित αiS30/αiF40 मोटर्स का उपयोग केवल सबसे भारी मशीन एक्सिस पर किया जाता है।

छोटी वैश्विक स्थापित आधार का मतलब है कि आफ्टरमार्केट में कम एक्सचेंज यूनिट्स सर्कुलेट होती हैं।

H106 से लैस मशीनों का संचालन करने वाले ग्राहकों को उत्पादन निरंतरता महत्वपूर्ण होने पर एक टेस्टेड स्पेयर मॉड्यूल बनाए रखना चाहिए — मशीन-डाउन स्थितियों में प्रतिस्थापन सोर्स करना अधिक सामान्य अल्फा i मॉड्यूल की तुलना में अधिक चुनौतीपूर्ण है।

Q2: मॉड्यूल 400V HV इंफ्रास्ट्रक्चर के लिए है — कौन सा PSM 283–339V HV DC बस उत्पन्न करता है?

HV DC बस एक अल्फा i HV PSM (A06B-6110 HV वेरिएंट, A06B-6115 HV वेरिएंट, या A06B-6200 HV वेरिएंट से, मशीन जनरेशन के आधार पर) द्वारा उत्पन्न होती है। ये HV PSM मॉड्यूल 380–480V तीन-फेज AC इनपुट को रेक्टिफाई करके 283–339V HV DC बस उत्पन्न करते हैं।

AiSV-160 मानक HV मॉड्यूल बस बार सिस्टम के माध्यम से इस बस से जुड़ता है। कभी भी HV सीरीज मॉड्यूल को मानक 200V PSM बस से न जोड़ें — बस वोल्टेज और करंट स्तर भिन्न होते हैं, और मॉड्यूल के मोटर आउटपुट वोल्टेज उनके संबंधित बस स्तरों के लिए कैलिब्रेटेड होते हैं।

Q3: क्या AiSV-160 (A06B-6117-H106) मानक 200V-रेटेड अल्फा i मोटर्स को ड्राइव कर सकता है?

नहीं। AiSV-160 400V HV सीरीज का हिस्सा है और 400V मोटर वाइंडिंग वाले HV-रेटेड मोटर्स के लिए डिज़ाइन किया गया है।

मानक 200V-रेटेड अल्फा i मोटर्स (αiS सीरीज बिना HV पदनाम के) में कम वोल्टेज वाइंडिंग इंसुलेशन और अलग इलेक्ट्रिकल पैरामीटर होते हैं।

उन्हें HV एम्पलीफायर आउटपुट से जोड़ने से मोटर को नुकसान हो सकता है। मोटर और एम्पलीफायर वोल्टेज सीरीज हमेशा मेल खानी चाहिए।

Q4: मरम्मत के बाद A06B-6117-H106 को सत्यापित करने के लिए किस परीक्षण सुविधा की आवश्यकता है?

कार्यात्मक परीक्षण के लिए 400V तीन-फेज सप्लाई, HV DC बस उत्पन्न करने वाला एक अल्फा i HV PSM, लोड के रूप में कम से कम एक αiS30HV या αiF40HV सर्वो मोटर, और FSSB रिंग के माध्यम से मोटर को ड्राइव करने के लिए HV एक्सिस कॉन्फ़िगरेशन वाला Fanuc 30i या 31i कंट्रोल आवश्यक है।

परीक्षण को IPM ट्रांजिस्टर की अखंडता, करंट रेगुलेशन सटीकता और लोड के तहत FSSB संचार को सत्यापित करने के लिए मॉड्यूल को उसके 45A रेटेड आउटपुट पर या उसके करीब चलाना चाहिए।

यह HV परीक्षण इंफ्रास्ट्रक्चर सार्वभौमिक रूप से उपलब्ध नहीं है — मानक 200V परीक्षण सुविधाओं से कम — इसलिए शिपिंग से पहले सेवा प्रदाता की HV परीक्षण क्षमता की पुष्टि करना आवश्यक है।

Q5: A06B-6117-H106 के लिए कौन से FSSB अलार्म विशिष्ट हैं, और उनका निदान कैसे किया जाता है?

FSSB डिस्कनेक्ट अलार्म (COP10A के लिए अलार्म L, COP10B के लिए अलार्म U) फाइबर कनेक्टर समस्याओं का संकेत देते हैं — ऑप्टिकल कनेक्टर्स का निरीक्षण करें, साफ करें और फिर से लगाएं।

अलार्म 8 (L-एक्सिस ओवरकरंट या IPM फॉल्ट) प्राथमिक आउटपुट स्टेज अलार्म है: मोटर पावर केबल डिस्कनेक्ट करें और मोटर के वोल्टेज क्लास के लिए उपयुक्त हाई-वोल्टेज इंसुलेशन टेस्टर का उपयोग करके HV-रेटेड मोटर इंसुलेशन रेजिस्टेंस का परीक्षण करें (कई सौ मेगाओम से प्रोटेक्टिव अर्थ स्वीकार्य है)।

यदि केबल डिस्कनेक्ट होने पर अलार्म साफ हो जाता है, तो फॉल्ट मोटर या पावर केबल में है।

यदि यह बना रहता है, तो AiSV-160 में IPM विफल हो गया है और मॉड्यूल को विशेषज्ञ मरम्मत की आवश्यकता है।

45A रेटेड आउटपुट पर, IPM ट्रांजिस्टर महत्वपूर्ण निरंतर थर्मल लोड के अधीन होता है — पंखे का स्वास्थ्य एक महत्वपूर्ण निवारक रखरखाव आइटम है।
