| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6117-H209 |

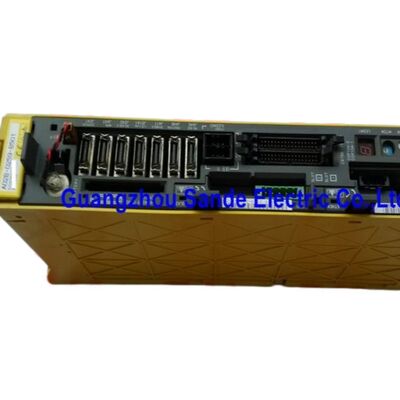

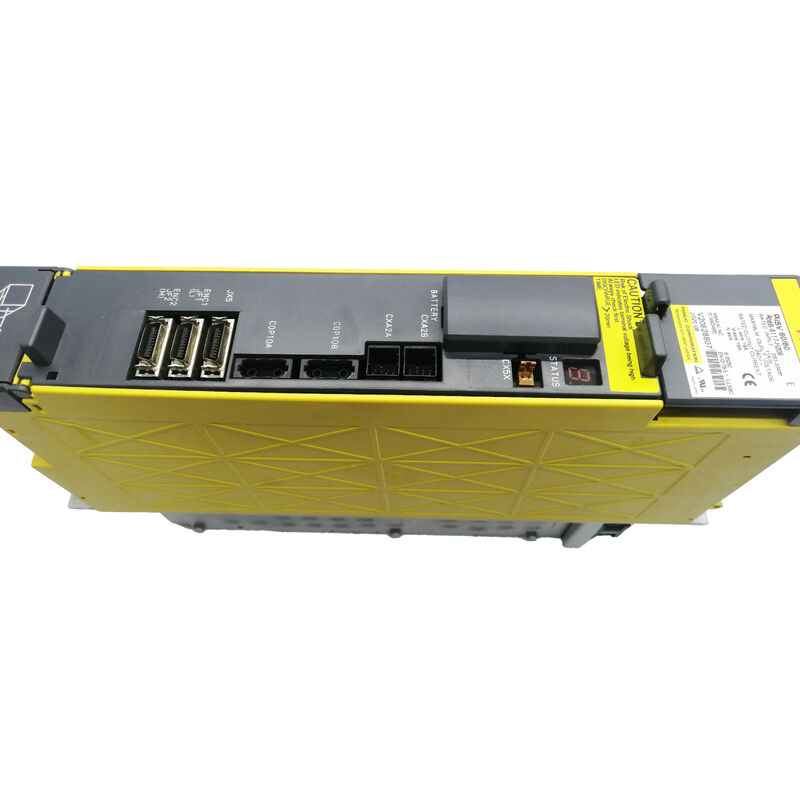

A06B-6117-H209 एक दो-अक्ष वाला अल्फा आई सर्वो एम्पलीफायर मॉड्यूल है जिसेαi एसवी 80/80सार्वजनिक FANUC रखरखाव मैनुअल में और के रूप मेंAiSV-80/80प्रतिस्थापन बाजारों में सूचीबद्ध।
यह संयोजन इसके परिवार की स्थिति को असामान्य रूप से स्पष्ट करता हैः यह एक दो-अक्ष वाला अल्फा आई सर्वो मॉड्यूल है, न कि एक धुरी एम्पलीफायर और न ही एक पावर-आपूर्ति इकाई।
व्यावहारिक सीएनसी अनुप्रयोगों में, इस तरह के एक मॉड्यूल का चयन तब किया जाता है जब मशीन एक सममित दो-अक्ष सर्वो व्यवस्था का उपयोग करती है और मूल कैबिनेट वास्तुकला को संरक्षित करने की आवश्यकता होती है।
यह मॉडल आम तौर पर FANUC अल्फा i वातावरण और बाद की सीएनसी नियंत्रण पीढ़ियों के साथ जुड़ा हुआ है,यही कारण है कि खरीदारों को आम तौर पर एक व्यापक सर्वो-ड्राइव विकल्प के बजाय एक प्रत्यक्ष प्रतिस्थापन मॉड्यूल के रूप में इसके लिए खोज.
सार्वजनिक रूप से उपलब्ध विनिर्देशों से भी इसकी एक स्पष्ट तकनीकी प्रोफ़ाइल मिलती हैः२८३३३३९ वी नामित इनपुट,11 किलोवाट की शक्ति संदर्भ,240 वी अधिकतम आउटपुट, और19 एल और एम दोनों अक्षों पर एक नामित धारा.
इन मूल्यों से पता चलता है कि एम्पलीफायर एक सममित उच्च क्षमता वाले दो अक्ष वर्ग से संबंधित है,जो कि एक ही परिवार के आस-पास के मिश्रित क्षमता वाले दो-अक्षीय मॉड्यूल की तुलना में एक महत्वपूर्ण अंतर है.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A06B-6117-H209 |
| उत्पाद का प्रकार | सर्वो एम्पलीफायर मॉड्यूल |
| श्रृंखला | अल्फा i |
| आधिकारिक पारिवारिक तालिका नाम | αi एसवी 80/80 |
| आम बाजार का नाम | AiSV-80/80 |
| अक्ष विन्यास | 2-अक्ष |
| नामित इनपुट | २८३३३३९ वी |
| शक्ति संदर्भ | 11 किलोवाट |
| अधिकतम उत्पादन वोल्टेज | 240 वी |
| नामित आउटपुट करंट | L अक्ष 19 A / M अक्ष 19 A |
| मैनुअल संदर्भ | B-65322 |
| विशिष्ट उपयोग | सीएनसी दो-अक्ष सर्वो प्रतिस्थापन / समर्थन |
A06B-6117-H209 के बारे में सबसे मजबूत तकनीकी बिंदुओं में से एक यह है कि यह एकसममित दो-अक्षसर्वो मॉड्यूल
दोनों नियंत्रित धुरी एक ही 19 ए वर्ग साझा करते हैं, जो एम्पलीफायर को मिश्रित क्षमता मॉड्यूल जैसे कि 40/80 या 20/40 वेरिएंट की तुलना में अल्फा आई परिवार में स्थित करना आसान बनाता है।
तकनीकी खरीदारों के लिए यह महत्वपूर्ण है क्योंकि यह पुष्टि करने में मदद करता है कि स्थापित मशीन एक ही ड्राइव मॉड्यूल पर समान वर्ग की धुरी का उपयोग करती है या नहीं।
उत्पाद पृष्ठ लिखते समय आधिकारिक परिवार-तालिका प्रविष्टि भी एक प्रमुख लाभ है।
केवल पुनर्विक्रय भाषा पर भरोसा करने के बजाय,लिस्टिंग को FANUC के रखरखाव परिवार के ढांचे पर आधारित किया जा सकता है और फिर बाजार के नाम AiSV-80/80 के साथ मजबूत किया जा सकता है जिसे खरीदार सेवा चैनलों से पहचानेंगे.
प्रश्न 1: A06B-6117-H209 किस प्रकार का उत्पाद है?
यह एक FANUC अल्फा i दो अक्षीय सर्वो एम्पलीफायर मॉड्यूल है। सार्वजनिक FANUC रखरखाव मैनुअल इसे αi SV 80/80 परिवार में रखता है, और प्रतिस्थापन सूचियों में इसे AiSV-80/80 के रूप में वर्णित किया गया है।
व्यावहारिक मशीन उपयोग में, यह एक स्थापित FANUC गति प्रणाली के अंदर दो सर्वो अक्षों को चलाता है।
Q2: αi SV 80/80 या AiSV-80/80 पदनाम महत्वपूर्ण क्यों है?
यह अल्फा i दो-अक्ष सर्वो रेंज के भीतर मॉड्यूल की सटीक पारिवारिक स्थिति की पुष्टि करता है।
प्रतिस्थापन कार्य के लिए, यह एक व्यापक 'सर्वो एम्पलीफायर' लेबल की तुलना में अधिक उपयोगी है क्योंकि यह खरीदार को बताता है कि दोनों अक्ष एक ही आउटपुट वर्ग से संबंधित हैं।
Q3: क्या 19 A / 19 A रेटिंग व्यवहार में महत्वपूर्ण हैं?
हाँ. वे दिखाते हैं कि यह एक सममित दो-अक्षीय एम्पलीफायर के बजाय एक मिश्रित क्षमता एक है. व्यावहारिक सेवा काम में,यह अंतर खरीदारों को समान दिखने वाले अल्फा आई मॉड्यूल के साथ भ्रमित होने से बचने में मदद करता है जो दो अक्षों पर अलग-अलग वर्तमान विभाजन का उपयोग करते हैं.
प्रश्न 4: B-65322 मैनुअल संदर्भ का क्या महत्व है?
यह स्थापना और परिचालन संदर्भ के लिए एक दस्तावेज लंगर प्रदान करता है। वास्तविक रखरखाव कार्य में, सही मैनुअल परिवार होने से तकनीशियनों को संगतता सत्यापित करने में मदद मिल सकती है,कैबिनेट में एम्पलीफायर की भूमिका को समझें, और सेवा प्रक्रियाओं को अधिक सटीक रूप से संरेखित करें।
Q5: Buyers को order करने से पहले क्या सत्यापित करना चाहिए?
खरीदारों को सटीक भाग संख्या, αi SV 80/80 या AiSV-80/80 पदनाम, दो-अक्ष वास्तुकला और मूल अल्फा i कैबिनेट लेआउट की पुष्टि करनी चाहिए।
FANUC सर्वो एम्पलीफायर मॉड्यूल के लिए, विस्तृत कार्यात्मक ओवरलैप की तुलना में सटीक परिवार और अक्ष-संरचना मिलान आमतौर पर अधिक महत्वपूर्ण है।
