| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6124-H208 |

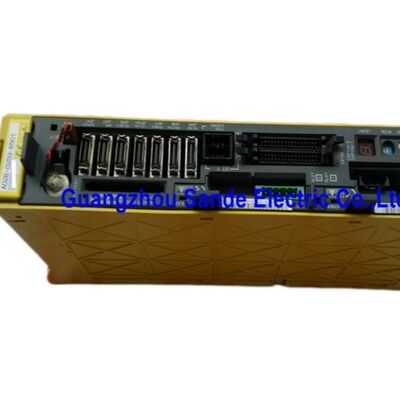

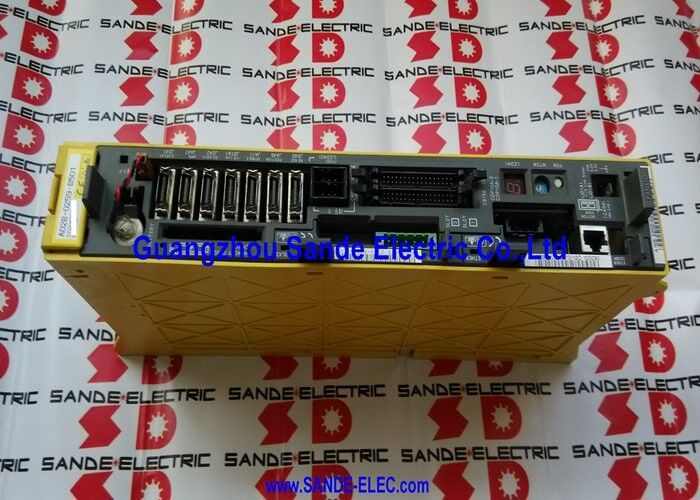

A06B-6124-H208 एक दो-अक्ष वाला अल्फा आई सर्वो एम्पलीफायर मॉड्यूल है जिसे सार्वजनिक संदर्भों मेंSVM2-40/80HViप्रतिस्थापन सूचियों में इसे लगातार एक उच्च वोल्टेज दो-अक्ष FANUC सर्वो इकाई के रूप में स्थान दिया गया है, जिसमें 565 ¢ 679 वी रेटेड इनपुट, 8.6 किलोवाट पावर संदर्भ, 480 वी अधिकतम आउटपुट और 9 का स्प्लिट करंट रेटिंग है।L अक्ष पर 1 A और 18.2 एम अक्ष पर A.
व्यावहारिक सीएनसी अनुप्रयोगों में, यह एक मानक निम्न-वोल्टेज दो-अक्ष एम्पलीफायर नहीं है।
यह HVi वर्ग से संबंधित है, जिसका अर्थ है कि यह FANUC की उच्च वोल्टेज सर्वो वास्तुकला के आसपास पहले से निर्मित मशीनों के लिए अधिक उपयुक्त है।
औद्योगिक खरीदारों के लिए, यह सटीक परिवार मिलान विशेष रूप से महत्वपूर्ण बनाता है,क्योंकि एक HVi एम्पलीफायर को सामान्यतः एक परिभाषित कैबिनेट और ड्राइव वातावरण के हिस्से के रूप में चुना जाता है, न कि किसी अन्य दो-अक्ष मॉड्यूल के व्यापक विकल्प के रूप में.
मिश्रित क्षमता 40/80 संरचना भी इस मॉडल की प्रमुख तकनीकी विशेषताओं में से एक है। यह पाठक को तुरंत बताता है कि दो अक्ष आउटपुट वर्ग में समान नहीं हैं,जो अक्सर वास्तविक मशीन मिलान में महत्वपूर्ण है.
उत्पाद-पृष्ठ लेखन के लिए सबसे उपयोगी स्थिति स्पष्ट हैः A06B-6124-H208 एक FANUC अल्फा i दो अक्षीय उच्च वोल्टेज सर्वो मॉड्यूल, मॉडल SVM2-40/80HVi है,सटीक सीएनसी प्रतिस्थापन और गति-प्रणाली समर्थन के लिए अभिप्रेत.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A06B-6124-H208 |
| उत्पाद का प्रकार | सर्वो एम्पलीफायर मॉड्यूल |
| श्रृंखला | अल्फा i |
| मॉडल नामकरण | SVM2-40/80HVi |
| अक्ष विन्यास | 2 अक्ष |
| नामित इनपुट | ५६५६६७९ वोल्ट |
| शक्ति रेटिंग | 8.6 किलोवाट |
| अधिकतम आउटपुट | 480 वी |
| नामित आउटपुट करंट | L-अक्ष 9.1 A/M-अक्ष 18.2 A |
| मैनुअल संख्या | B-65282 |
| विशिष्ट स्थान | उच्च वोल्टेज दो-अक्ष सर्वो मॉड्यूल |
प्रश्न 1: A06B-6124-H208 किस प्रकार का उत्पाद है?
यह एक FANUC अल्फा i दो-अक्ष वाला सर्वो एम्पलीफायर मॉड्यूल है। व्यावहारिक मशीन उपयोग में, यह एक एम्पलीफायर असेंबली से दो सर्वो अक्षों को चलाता है और SVM2-40/80HVi वर्ग से संबंधित है,जो इसे मानक कम वोल्टेज परिवार के बजाय अल्फा आई सर्वो रेंज के उच्च वोल्टेज भाग में रखता है.
प्रश्न 2: SVM2-40/80HVi नामकरण क्यों महत्वपूर्ण है?
यह पदनाम एक साथ दो उपयोगी तकनीकी अर्थ रखता है। पहला यह दर्शाता है कि मॉड्यूल दो अक्षीय है। दूसरा यह दर्शाता है कि दो अक्ष अलग-अलग आउटपुट वर्गों, 40 और 80 से संबंधित हैं।
व्यावहारिक सेवा कार्य में यह महत्वपूर्ण है क्योंकि कई मशीनों को मिश्रित क्षमता वाले अक्ष समूहों के आसपास डिजाइन किया गया है,और गलत समरूपता या वोल्टेज वर्ग का उपयोग करने से एक गलत प्रतिस्थापन निर्णय हो सकता है.
प्रश्न 3: व्यवहार में एचवीआई वर्गीकरण का क्या अर्थ है?
एचवीआई इंगित करता है कि मॉड्यूल एक उच्च वोल्टेज ड्राइव वातावरण के अंतर्गत आता है। यह मायने रखता है क्योंकि एचवीआई हार्डवेयर का उपयोग करने वाली मशीन आमतौर पर एक विशिष्ट शक्ति वास्तुकला के आसपास डिज़ाइन की जाती है,इन्सुलेशन वर्ग, और एम्पलीफायर परिवार।
खरीदारों के लिए इसका मतलब यह है कि मॉडल को मानक दो-अक्ष वाले अल्फा आई एम्पलीफायरों के साथ ढीले ढंग से तुलना करने के बजाय स्थापित प्रणाली के साथ सावधानीपूर्वक मेल खाना चाहिए।
Q4: क्या चयन के दौरान 9.1 A और 18.2 A अक्ष के रेटिंग उपयोगी हैं?
हां, ये मान यह पुष्टि करने के सबसे तेज़ तरीकों में से एक हैं कि यह एक सममित के बजाय मिश्रित क्षमता वाला उच्च वोल्टेज मॉड्यूल है।
व्यावहारिक रखरखाव कार्य में, यह इंजीनियरों को एम्पलीफायर को स्थापित इकाई से तुलना करने और यह सत्यापित करने में मदद करता है कि मशीन पर अक्ष जोड़ी एम्पलीफायर की इच्छित आउटपुट संरचना से मेल खाती है।
Q5: Buyers को order करने से पहले क्या सत्यापित करना चाहिए?
खरीदारों को सटीक भाग संख्या, एसवीएम2-40/80एचवीआई पदनाम, एचवीआई कैबिनेट वातावरण, दो-अक्ष व्यवस्था, और मूल मशीन की शक्ति और अक्ष संरचना की पुष्टि करनी चाहिए।
इस प्रकार के FANUC एम्पलीफायर के लिए, वोल्टेज वर्ग और परिवार की पहचान आदेश कोड के समान ही महत्वपूर्ण है।
