औद्योगिक सर्वो मोटर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A860-2109-T302 |

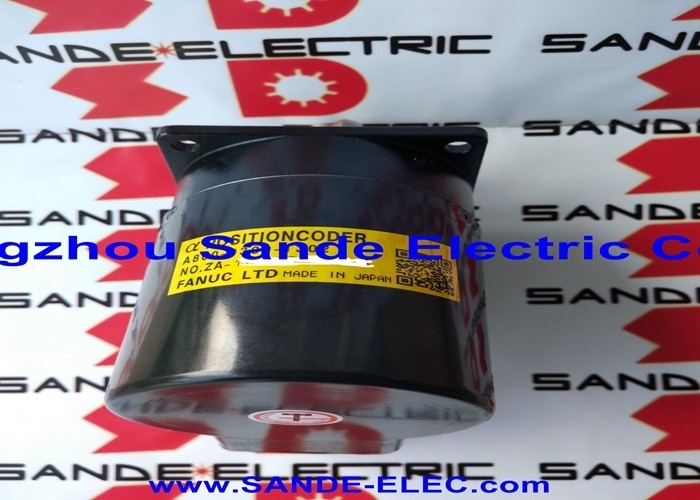

भाग संख्याःA860-2109-T302
यह भी खोजेंःA8602109T302, Fanuc A860-2109-T302, FANUC A8602109T302
उत्पाद का प्रकार:अल्फा आई सीरीज स्पिंडल पोजीशन कोडर (बाहरी स्पिंडल एन्कोडर)स्थितिःप्रयुक्त
प्रतिस्थापन / प्रतिस्थापनःA860-0309-T302
वर्गीकरण:Fanuc अल्फा आई सीरीज़ हाई-स्पीड स्पिंडल फीडबैक एन्कोडर 10,000 आरपीएम, 68 मिमी स्क्वायर फ्लैंज, 50 मिमी सेंटर बोर, 17-पिन एकीकृत कनेक्टर
आदेश देने से पहले, एक बिंदु स्पष्टता के लायक है।स्पिंडल स्थिति कोडरयह एक सर्वो मोटर नहीं है और न ही मोटर में निर्मित एक पल्स कोडर है।यह एक स्टैंडअलोन एन्कोडर इकाई है कि धुरी नाक या धुरी आवास के लिए बोल्ट है, 50 मिमी के मध्य छेद के माध्यम से सीधे धुरी शाफ्ट से जोड़ता है, और अपने 17-पिन कनेक्टर के माध्यम से सीएनसी ड्राइव सिस्टम को वास्तविक समय में घूर्णन प्रतिक्रिया प्रसारित करता है।
धुरी स्थिति कोडर का उपयोग सीएनसी टर्न, मशीनिंग केंद्रों और बहु-अक्ष मशीनों पर किया जाता है जहां सीएनसी को कठोर टैपिंग के लिए सटीक धुरी कोणीय स्थिति की आवश्यकता होती है,Cs समोच्च नियंत्रण (स्पिंडल-सी-अक्ष)एक कार्यशील धुरी कोडर के बिना, ये ऑपरेशन उपलब्ध नहीं हैं ¢ सीएनसी धुरी के अभिविन्यास या कोणीय स्थिति को नियंत्रित नहीं कर सकता है, केवल गति।
A860-2109-T302 हैअल्फा आई श्रृंखला प्रतिस्थापनपुराने A860-0309-T302 के लिए।दो भागों को संगत मशीनों पर कार्यात्मक रूप से विनिमेय हैं ️ नए A860-2109-T302 इस स्थिति कोड विनिर्देश के लिए वर्तमान Fanuc उत्पादन पदनाम है.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A860-2109-T302 |
| प्रतिस्थापन | A860-0309-T302 |
| स्थिति | प्रयुक्त |
| श्रृंखला | Fanuc अल्फा i |
| प्रकार | बाहरी धुरी स्थिति कोडर |
| अधिकतम गति | 10,000 आरपीएम |
| फ्लैंज का आकार | 68 मिमी वर्ग |
| केंद्र बोर | 50 मिमी |
| कनेक्टर | 17-पिन, एकीकृत |
| वजन | ~0.42 किलो (0.92 पाउंड) |
| उत्पत्ति | जापान |
| संगत नियंत्रण | Fanuc श्रृंखला 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| संगत ड्राइव | Fanuc αi सीरीज़ के स्पिंडल एम्पलीफायर |
| प्राथमिक कार्य | धुरी की स्थिति और गति प्रतिक्रिया |
स्थिति प्रतिक्रिया के बिना एक सीएनसी धुरी एक-चाल घटक है यह एक गति के लिए आदेश दिया जा सकता है, और यह उस गति पर चल जाएगा,लेकिन नियंत्रण किसी भी दिए गए क्षण में धुरी शाफ्ट वास्तव में कहाँ है कोई विचार नहीं हैयह सीमा आधुनिक सीएनसी मशीनों से अपेक्षित कार्यों के एक महत्वपूर्ण हिस्से को बाहर करती है।
कठोर टैपिंगटपिंग चक्र के दौरान Z-अक्ष के साथ सटीक कोण-से-रैखिक सिंक्रनाइज़ेशन बनाए रखने के लिए धुरी की आवश्यकता होती है।स्पिंडल को फ़ीड रफ्तार और धागे के पिच के अनुरूप गति से घूमना चाहिएकिसी भी कोणीय स्थिति त्रुटि का उत्पादन धागे में एक पिच त्रुटि या एक टूटी नल। धुरी स्थिति कोडर कोणीय प्रतिक्रिया प्रदान करता है जो इस सिंक्रनाइज़ेशन को संभव बनाता है; इसके बिना,कठोर टैपिंग उपलब्ध नहीं है और मशीन उनके अंतर्निहित पिच सटीकता सीमाओं के साथ फ्लोटिंग-टैप धारकों पर लौटती है.
टर्नों पर धागे काटना— single-point threading — depends on the spindle position coder identifying a reference angular position (the thread-start pulse) each revolution so the cutting tool engages at exactly the same angular position every passमल्टी-स्टार्ट धागे और परिशुद्धता Acme या बट्रेस धागे कई पासों में इस सिंक्रनाइज़ेशन की आवश्यकता होती है।A860-2109-T302 प्रति क्रांति स्थिति संदर्भ सीएनसी इस समारोह के लिए उपयोग करता है प्रदान करता है.
Cs समोच्च नियंत्रणटर्निंग सेंटरों और मल्टीटास्किंग मशीनों पर मिलिंग और कॉन्टूरिंग कार्यों के लिए नियंत्रित सी-अक्ष के रूप में काम करने वाले धुरी को सर्वो-अक्ष की तरह व्यवहार करने की आवश्यकता होती है।कोणीय स्थिति आदेश दिया जाना चाहिएएक गति सेंसर पर्याप्त नहीं है; धुरी-सर्वो संकल्प पर स्थिति प्रतिक्रिया की आवश्यकता है।धुरी स्थिति कोडर धुरी ड्राइव और सीएनसी की अक्ष अंतराल इंजन के बीच अंतर को पाटता है.
पर10,000 आरपीएम अधिकतम गति, A860-2109-T302 उच्च प्रदर्शन वाले मशीनिंग केंद्र और टर्निंग सेंटर स्पिंडल की पूरी गति रेंज को कवर करता है।अधिकांश उत्पादन सीएनसी धुरी जो इस प्रकार के एक बाहरी स्थिति कोडर का उपयोग करते हैं 6 के बीच पीक गति पर काम करते हैं,000 और 12,000 आरपीएम ए 860-2109-टी 302 इस सीमा के भीतर आराम से बैठता है, अधिकतम गति से धातु हटाने के माध्यम से शून्य आरपीएम के पास कम गति सी-अक्ष के समोच्चरण से वैध फीडबैक डेटा प्रदान करता है।
यह A860-2109-T302 एकप्रयुक्त इकाईयह स्पष्ट रूप से कहा गया है क्योंकि यह तब मायने रखता है जब संबंधित घटक एक सीएनसी धुरी को प्रतिक्रिया प्रदान करता है जिस पर थ्रेडिंग और टैपिंग सटीकता निर्भर करती है।
इस्तेमाल किए गए स्पिंडल एन्कोडर का आफ्टरमार्केट में एक वैध स्थान है। A860-2109-T302 एक ऑप्टिकली आधारित रोटरी एन्कोडर है जब यह काम करता है, तो यह सटीक रूप से काम करता है।सही ढंग से काम करने वाले एन्कोडर में कोई पहनने का तंत्र नहीं है जो समय के साथ इसके रिज़ॉल्यूशन या सटीकता को खराब करता है. इस्तेमाल किए गए एन्कोडरों में भौतिक खराबी होती हैः ऑप्टिकल डिस्क पर प्रदूषण, क्षतिग्रस्त बीयरिंग, घुमावदार या जंग लगने वाले कनेक्टर पिन, टक्कर से फटा हुआ आवास,या बार-बार झुकने से क्षतिग्रस्त केबल और कनेक्टरये निरीक्षण योग्य स्थितियां हैं।
एक इस्तेमाल किया A860-2109-T302 जो डिस्क की स्थिति, कनेक्टर अखंडता, और असर महसूस के लिए निरीक्षण किया गया है, और जो ऑप्टिकल अनुभाग में शीतलक प्रवेश का कोई संकेत नहीं दिखाता है,एक कार्यात्मक इकाई है जो एक नई के समान प्रतिक्रिया सटीकता प्रदान करने में सक्षम हैएक ऐसी मशीन के लिए जो बंद है और उसे उत्पादन में वापस आने के लिए एक धुरी कोडर की आवश्यकता है ¥ बिना एक नई इकाई के नेतृत्व समय और लागत के ¥ एक अच्छा इस्तेमाल किया A860-2109-T302 व्यावहारिक समाधान है।
खरीदारों जो शून्य संचित घंटे निश्चितता की जरूरत है एक नई इकाई निर्दिष्ट करना चाहिए. खरीदारों जो उत्पादन के लिए एक मशीन को बहाल करने के लिए एक पुष्ट विफल एन्कोडर की जगह कर रहे हैं,और जिनके पास चालू होने पर कार्य को सत्यापित करने की तकनीकी क्षमता है, एक प्रयुक्त इकाई पूरी तरह से उपयुक्त पाएंगे।
दA860-0309-T302is the older designation for the same position coder specification — the part number that appears in the original machine documentation and parts lists for machines built when the original alpha series was current.A860-2109-T302वर्तमान Fanuc उत्पादन पदनाम है, जो अल्फा आई एन्कोडर श्रृंखला अद्यतन के हिस्से के रूप में जारी किया गया है।
दोनों भाग हैंकार्यात्मक रूप से विनिमेयसंगत मशीनों पर। यदि मशीन प्रलेखन A860-0309-T302 के लिए कहता है, तो A860-2109-T302 सही प्रतिस्थापन है। भौतिक माउंट आयाम (68 मिमी वर्ग फ्लैंज,50 मिमी मध्य छेद), कनेक्टर पिन-आउट (17-पिन), और सीएनसी इंटरफ़ेस समान हैं। A860-0309-T302 के लिए A860-2109-T302 के स्थान पर कोई पैरामीटर परिवर्तन या वायरिंग संशोधन की आवश्यकता नहीं है।
इस अधिग्रहण का कारण यह है कि A860-2109-T302 दोनों भाग संख्याओं के लिए खोजों में दिखाई देता है। यह मूल रूप से किसी भी पदनाम के साथ विनिर्दिष्ट मशीनों के स्थापित आधार को कवर करता है।
A860-2109-T302 स्पिंडल के माध्यम से घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमाव68 मिमी स्क्वायर बोल्ट पैटर्न फ्लैंजऔर जोड़े के माध्यम से धुरी शाफ्ट के लिए50 मिमी मध्य छेदअधिकांश मशीनों पर, एक युग्मन तत्व ′′ आमतौर पर एक ब्लोव या डिस्क प्रकार के लचीले युग्मन ′′ एन्कोडर बोर को धुरी शाफ्ट जर्नल से जोड़ता है,घुमावदार गति को सटीक रूप से प्रसारित करते हुए छोटे कोणीय और अक्षीय असंतुलन को समायोजित करनायुग्मन डिजाइन महत्वपूर्ण है: किसी भी रनआउट के साथ एक शाफ्ट पर एक कठोर कनेक्शन एन्कोडर बीयरिंगों पर चक्रीय भार लगाएगा और उनकी सेवा जीवन को छोटा करेगा।
द17-पिन एकीकृत कनेक्टरमानक Fanuc अल्फा i एन्कोडर केबल को स्वीकार करता है।केबल रूटिंग कनेक्टर शरीर के करीब तेज मोड़ से बचने के लिए और केबल प्रत्येक धुरी शुरू-स्टॉप चक्र के साथ झुकने नहीं है ताकि सुरक्षित किया जाना चाहिए. कनेक्टर सील की स्थापना पर जांच की जानी चाहिए ∙ स्पिंडल वातावरण में आम तौर पर शीतल द्रव धुंध होती है, और एक लीक कनेक्टर सील से समय के साथ पिन तक प्रदूषण पहुंच जाता है।
स्थापना के बाद, उत्पादन शुरू करने से पहले Fanuc सीएनसी के धुरी डायग्नोस्टिक स्क्रीन के साथ धुरी कोडर कार्य की पुष्टि करें।पुष्टि करें कि स्थिति प्रतिक्रिया गणना वृद्धि सही ढंग से के रूप में धुरी दोनों दिशाओं में घूमती है, और एक प्रति रिवोल्यूशन संदर्भ संकेत का पता लगाया जाता है। उन प्रणालियों पर जहां Cs अक्ष या कठोर टैपिंग एक विफल एन्कोडर के कारण अक्षम किया गया था,मशीन बिल्डर के कमीशनिंग दस्तावेज के अनुसार सीएनसी पैरामीटर में उन कार्यों को फिर से सक्षम करें.
A860-2109-T302 के साथ एकीकरण के लिए बनाया गया हैFanuc αi सीरीज़ के स्पिंडल एम्पलीफायर (αiSP)और संगत हैFanuc सीएनसी सीरीज़ 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B और 32iयह Fanuc αi स्पिंडल ड्राइव चलाने वाली मशीनों के लिए मानक स्पिंडल स्थिति कोडर है जहां बाहरी स्पिंडल प्रतिक्रिया की आवश्यकता होती है।
सभी Fanuc-नियंत्रित मशीनों के लिए बाहरी धुरी कोडर की आवश्यकता नहीं होती है कुछ धुरी मोटर विन्यास धुरी मोटर में ही एक एन्कोडर का उपयोग करते हैं। A860-2109-T302बाहरी रूप से घुड़सवार धुरी स्थिति प्रतिक्रिया, जहां एन्कोडर स्पिंडल मोटर से अलग है और सीधे स्पिंडल शाफ्ट से जोड़ता है। यदि मशीन में वर्तमान में कोई बाहरी एन्कोडर नहीं है और स्पिंडल पोजिशनिंग सुविधाओं की आवश्यकता नहीं है,कोई स्थिति कोडर आवश्यक नहीं हैयदि कठोर टैपिंग, धागा काटने के सिंक्रनाइज़ेशन, या सीएस समोच्च नियंत्रण की आवश्यकता है और मशीन को एक बाहरी कोडर के लिए डिज़ाइन किया गया था, तो A860-2109-T302 भाग है।
सीएनसी टर्निंग सेंटर कठोर टैपिंग और धागा काटने।सिंगल पॉइंट थ्रेड कटिंग और कठोर टैपिंग चक्र सीएनसी टर्न और टर्निंग सेंटर पर Fanuc αi सिस्टम द्वारा नियंत्रित,जहां धुरी स्थिति कोडर प्रति क्रांति संदर्भ और कोणीय स्थिति डेटा प्रदान करता है सीएनसी Z-अक्ष गति के खिलाफ interpolates.
मशीनिंग केंद्र कठोर टॅपिंगऊर्ध्वाधर और क्षैतिज मशीनिंग केंद्रों पर सिंक्रनाइज्ड टैपिंग चक्र जहां A860-2109-T302 को बाहर से धुरी पर लगाया जाता है ताकि कठोर टैपिंग के लिए आवश्यक स्थिति प्रतिक्रिया प्रदान की जा सके।तनाव-संपीड़न नल धारकों की आवश्यकता को समाप्त करता है और अधिक सुसंगत धागा गहराई नियंत्रण प्रदान करता है.
मल्टीटास्किंग मशीन और टर्नमिल केंद्र सीएस अक्ष नियंत्रणटर्नमिल केंद्रों और मल्टीटास्किंग मशीनों पर स्पिंडल-सी-अक्ष के रूप में समोच्च संचालन, जहां स्पिंडल को फ्रिलिंग, ड्रिलिंग,और केंद्र से बाहर स्थितियों में contouring. सर्वो रिज़ॉल्यूशन पर धुरी की स्थिति की प्रतिक्रिया की आवश्यकता होती है, जो कि A860-2109-T302 द्वारा प्रदान की जाने वाली फ़ंक्शन है।
उच्च गति वाले मशीनिंग केंद्र के धुरी।स्पिंडल की स्थिति की प्रतिक्रिया मशीनिंग केंद्रों पर स्पिंडल की गति 10,000 आरपीएम तक के साथ,जहां एन्कोडर की नाममात्र गति स्पिंडल की पूरी कार्य सीमा से मेल खाती है और पूर्ण गति लिफाफे के माध्यम से वैध फीडबैक डेटा प्रदान करती है.
प्रश्न 1: क्या A860-2109-T302 एक सर्वो मोटर या एन्कोडर है?
यह एकबाहरी धुरी स्थिति कोडर (कोडर)यह एक स्टैंडअलोन रोटरी फीडबैक डिवाइस है जो मशीन के धुरी पर माउंट होता है और αi धुरी एम्पलीफायर के माध्यम से Fanuc सीएनसी को कोणीय स्थिति और गति डेटा भेजता है।इसका प्रयोग कठोर टैपिंग को सक्षम करने के लिए किया जाता है, सीएनसी टर्न और मशीनिंग केंद्रों पर सिंक्रनाइज्ड धागे काटना और सीएस समोच्च नियंत्रण। Fanuc भाग संख्याओं पर A860 उपसर्ग लगातार एन्कोडर और फीडबैक उपकरणों की पहचान करता है,मोटर नहीं (जो A06B उपसर्ग के साथ हैं).
प्रश्न 2: क्या A860-2109-T302 सीधे पुराने A860-0309-T302 की जगह लेगा?
हाँ ∙ A860-2109-T302 A860-0309-T302 के वर्तमान अल्फा i श्रृंखला उत्तराधिकारी है और एकप्रत्यक्ष कार्यात्मक प्रतिस्थापनमाउंटिंग आयाम (68 मिमी वर्ग फ्लैंज, 50 मिमी बोर), कनेक्टर प्रकार (17 पिन), और सीएनसी इंटरफ़ेस समान हैं।A860-0309-T302 के लिए A860-2109-T302 को प्रतिस्थापित करते समय कोई वायरिंग परिवर्तन या पैरामीटर संशोधन की आवश्यकता नहीं हैयदि आपकी मशीन के पार्ट्स की सूची A860-0309-T302 दिखाती है, तो आत्मविश्वास के साथ A860-2109-T302 ऑर्डर करें।
Q3: जब यह एन्कोडर विफल हो जाता है तो कौन से सीएनसी कार्य अनुपलब्ध हो जाते हैं?
एक विफल या लापता A860-2109-T302 किसी भी सीएनसी समारोह है कि धुरी कोणीय स्थिति प्रतिक्रिया की आवश्यकता है अक्षम करता है। अधिकांश मशीनों पर इसका मतलब हैकठोर टैपिंग, सिंगल-पॉइंट धागा काटने का सिंक्रनाइजेशन और Cs समोच्च नियंत्रणएन्कोडर को बदलने तक सभी उपलब्ध नहीं हैं। केवल गति-स्पिंडल ऑपरेशन (निरंतर आरपीएम काटने) आमतौर पर प्रभावित नहीं होता है, क्योंकि यह फ़ंक्शन स्पिंडल एम्पलीफायर की अपनी गति प्रतिक्रिया का उपयोग करता है,बाहरी स्थिति कोडर नहीं.
प्रश्न 4: क्या एक इस्तेमाल किए गए एन्कोडर को खरीदने से एक नई इकाई की तुलना में अतिरिक्त जोखिम होता है?
कुछ जोखिम मौजूद है, लेकिन यह प्रबंधनीय है। रोटरी ऑप्टिकल एन्कोडर सामान्य उपयोग में पहनते नहीं हैं, जो विफल होता है वह भौतिक क्षति हैः दूषित ऑप्टिकल डिस्क, गलत संरेखण से असर विफलता,या शीतल द्रव के संपर्क से कनेक्टर जंग. एक प्रयुक्त एन्कोडर जिसे निरीक्षण किया गया है और इनमें से कोई भी स्थिति नहीं दिखाती है, वह एक नए के समान कार्य करेगा।व्यावहारिक दृष्टिकोण सीएनसी के धुरी नैदानिक स्क्रीन का उपयोग कर स्थापना के तुरंत बाद समारोह को सत्यापित करने के लिए उत्पादन में मशीन को वापस करने से पहले हैयदि एन्कोडर सही ढंग से प्रतिक्रिया नहीं देता है, तो समस्या तुरंत दिखाई देती है और इकाई को वापस या एक्सचेंज किया जा सकता है।
Q5: क्या A860-2109-T302 सभी Fanuc सीएनसी नियंत्रकों के साथ काम करता है?
यह संगत हैFanuc αi सीरीज़ के स्पिंडल एम्पलीफायरऔर सीएनसी प्लेटफार्मों वे पर चल रहे हैं श्रृंखला 0i-डी / एफ, 16i, 18i, 21i, 30i, 31i, और 32i. यह मूल α श्रृंखला (गैर-i) एम्पलीफायरों या Fanuc β श्रृंखला धुरी ड्राइव के साथ संगत नहीं है,जो अलग-अलग एन्कोडर इंटरफेस प्रोटोकॉल का उपयोग करते हैं. आदेश देने से पहले, मशीन के धुरी एम्पलीफायर एक αiSP इकाई है और मौजूदा वायरिंग मानक 17-पिन अल्फा i एन्कोडर केबल है कि पुष्टि करें.
