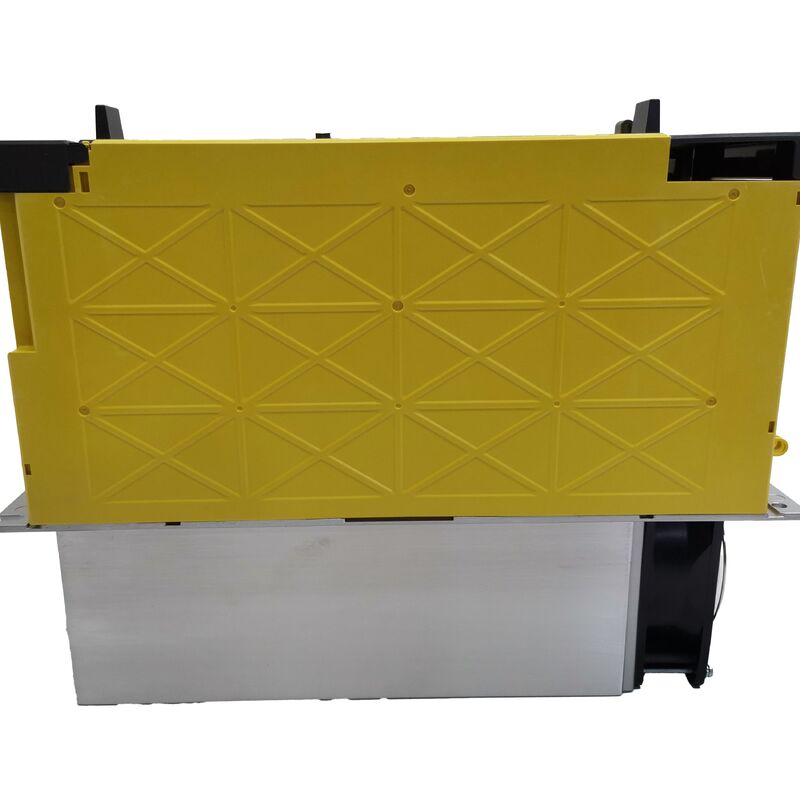

A06B-6140-H030 Fanuc सर्वो एम्पलीफायर मॉड्यूल A06B6140H030 A06B-6140-H030

FANUC A06B-6140-H030 | अल्फा i aiPS-30 पावर सप्लाई मॉड्यूल — 35 kW / 44 kVA / रीजेनरेटिव / 200–240V

कैबिनेट पावर फाउंडेशन — aiPS-30 क्या करता है

A06B-6140-H030 aiPS-30 है — FANUC के A06B-6140 परिवार में 35 kW अल्फा i पावर सप्लाई मॉड्यूल। अल्फा i ड्राइव आर्किटेक्चर में, PSM पूरे ड्राइव कैबिनेट के लिए पावर फाउंडेशन है: यह इनकमिंग थ्री-फेज AC को विनियमित DC बस वोल्टेज में परिवर्तित करता है जिसे हर कनेक्टेड अल्फा i सर्वो एम्पलीफायर मॉड्यूल (αiSVM) और स्पिंडल एम्पलीफायर मॉड्यूल (αiSPM) प्राप्त करते हैं। PSM एक सिंगल-एक्सिस ड्राइव नहीं है; यह साझा पावर स्रोत है जो सभी एक्स को संभव बनाता है।

35 kW रेटेड आउटपुट के साथ 44 kVA इनकमिंग उपकरण क्षमता और 64 kW तक के संयुक्त मोटर आउटपुट के समर्थन के साथ, aiPS-30 अल्फा i पावर सप्लाई रेंज के बड़े छोर पर स्थित है। 64 kW मोटर आउटपुट सीलिंग — 35 kW निरंतर रेटिंग से काफी ऊपर — मल्टी-एक्सिस त्वरण के दौरान संयुक्त अल्पकालिक पीक मांग को दर्शाती है, जो सभी कनेक्टेड मॉड्यूल से एक साथ खींचती है।

रीजेनरेटिव कंट्रोल वह है जो अल्फा i PSM को एक निष्क्रिय रेक्टिफायर से अलग करता है। मोटर मंदी के दौरान, काइनेटिक ऊर्जा मोटर्स से ड्राइव मॉड्यूल के माध्यम से DC बस तक वापस प्रवाहित होती है। एक निष्क्रिय प्रणाली को ब्रेकिंग रेसिस्टर्स में इस ऊर्जा को नष्ट करना पड़ता है। aiPS-30 का सक्रिय रीजेनरेटिव स्टेज इस ऊर्जा को AC सप्लाई में वापस कर देता है — ऊर्जा की खपत को कम करता है और ब्रेकिंग रेसिस्टर ऑपरेशन से जुड़ी थर्मल प्रबंधन चिंताओं को समाप्त करता है।

मुख्य विनिर्देश

aiPS-30 बनाम बड़े अल्फा i PSM मॉडल

A06B-6140 परिवार विभिन्न आउटपुट रेटिंग पर aiPS मॉड्यूल की एक श्रृंखला को कवर करता है। -H030 (35 kW / 44 kVA पर aiPS-30) मध्यम से बड़े मल्टी-एक्सिस कॉन्फ़िगरेशन के लिए स्थित है। किसी विशिष्ट ड्राइव कॉन्फ़िगरेशन के लिए सही PSM रेटिंग का चयन करने के लिए कनेक्टेड ड्राइव मॉड्यूल की निरंतर मांग के योग की गणना करने की आवश्यकता होती है — न कि केवल उनकी पीक रेटिंग की। एक अंडरसाइज्ड PSM निरंतर उत्पादन भार के तहत ट्रिप हो जाता है; एक ओवरसाइज्ड PSM कार्यात्मक लाभ के बिना अनावश्यक लागत का प्रतिनिधित्व करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: aiPS-30 पदनाम क्या दर्शाता है?

aiPS इसे अल्फा i पावर सप्लाई मॉड्यूल के रूप में पहचानता है — अल्फा i ड्राइव सिस्टम के लिए कैबिनेट-स्तरीय DC बस पावर स्रोत, न कि सर्वो या स्पिंडल एक्स एम्पलीफायर। "30" aiPS परिवार के भीतर पावर क्लास की पहचान करता है। 35 kW रेटेड आउटपुट और 44 kVA मुख्य सर्किट क्षमता पर, aiPS-30 मध्यम से बड़े मल्टी-एक्सिस ड्राइव कैबिनेट की सेवा करता है।

Q2: PSM में रीजेनरेटिव कंट्रोल क्यों मायने रखता है?

रीजेनरेटिव कंट्रोल मंदी करने वाले मोटर्स को ब्रेकिंग ऊर्जा को AC सप्लाई में वापस करने की अनुमति देता है बजाय इसके कि इसे ब्रेकिंग रेसिस्टर्स में गर्मी के रूप में नष्ट किया जाए। यह कैबिनेट कूलिंग आवश्यकताओं और ऊर्जा की खपत को कम करता है। यह ड्राइव कैबिनेट डिजाइन को भी सरल बनाता है — कोई ब्रेकिंग रेसिस्टर नहीं, कोई थर्मल कटआउट नहीं, रेसिस्टर वाट क्षमता के लिए कोई साइजिंग गणना नहीं। बार-बार उच्च-जड़ता मंदी चक्र वाली मशीनों के लिए, ऊर्जा बचत मापने योग्य है।

Q3: 35 kW रेटेड आउटपुट और 64 kW मोटर आउटपुट के बीच क्या अंतर है?

35 kW PSM का निरंतर टिकाऊ आउटपुट है। 64 kW मोटर अधिकतम एक साथ मल्टी-एक्सिस त्वरण के दौरान समर्थित संयुक्त अल्पकालिक पीक मांग को दर्शाता है। ड्राइव सिस्टम थर्मल सुरक्षा सीमाओं को लागू करने से पहले निरंतर रेटिंग से ऊपर संक्षिप्त पीक मांग को संभालने के लिए डिज़ाइन किया गया है — DC बस कैपेसिटर में संग्रहीत ऊर्जा से और अल्पकालिक आपूर्ति ओवरलोड से।

Q4: किसी विशिष्ट मशीन के लिए सही aiPS रेटिंग का चयन कैसे किया जाता है?

मशीन के विशिष्ट उत्पादन ड्यूटी चक्र के तहत सभी कनेक्टेड αiSVM और αiSPM मॉड्यूल की निरंतर वर्तमान मांग का योग करें। यह कुल PSM के 35 kW रेटेड आउटपुट के भीतर आना चाहिए। 64 kW मोटर आउटपुट सीलिंग त्वरण चोटियों के लिए हेडरूम प्रदान करती है लेकिन निरंतर साइजिंग आंकड़ा नहीं है। एक अंडरसाइज्ड aiPS निरंतर उत्पादन भार पर ट्रिप हो जाएगा।

Q5: क्या aiPS-30 को बदलने के लिए किसी CNC पैरामीटर परिवर्तन की आवश्यकता है?

नहीं। PSM CNC पैरामीटर या एक्स कॉन्फ़िगरेशन को स्टोर नहीं करता है। भौतिक प्रतिस्थापन के बाद, पावर को पुनर्स्थापित करें और एक्स को सक्षम करने से पहले कनेक्टेड ड्राइव मॉड्यूल पर सही DC बस वोल्टेज सत्यापित करें। CNC से ड्राइव चेन तक FSSB संचार लिंक बरकरार है या नहीं, इसकी जांच करें — एक aiPS प्रतिस्थापन जो केबल रूटिंग को बाधित करता है, संचार दोष पेश कर सकता है जो PSM स्वैप से असंबंधित प्रतीत होते हैं।
