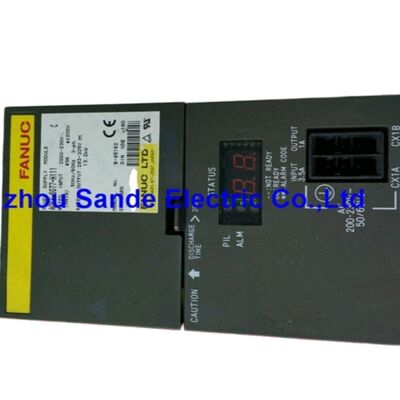

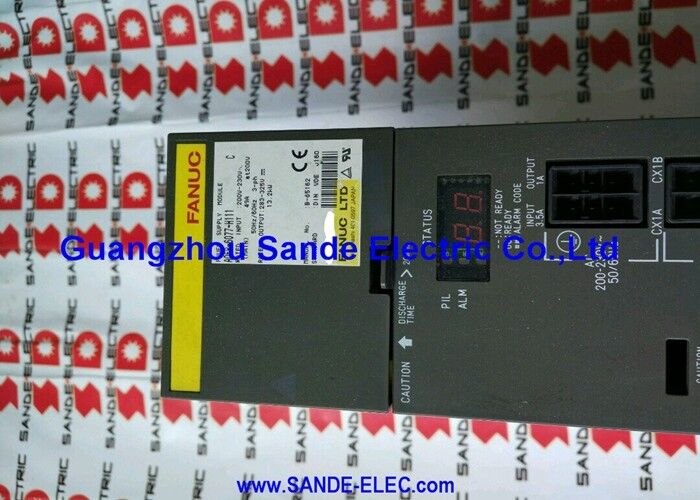

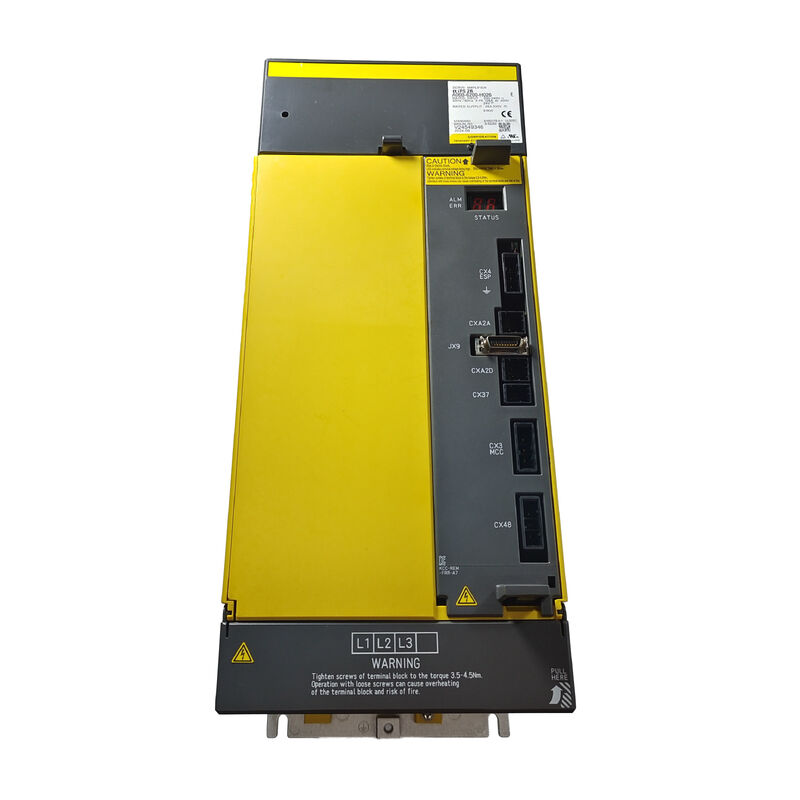

A06B-6200-H008 फैनुक सर्वो एम्पलीफायर मॉड्यूल A06B6200H008 A06B-6200-H008

Fanuc A06B-6200-H008 | αiPS-7.5 पावर सप्लाई मॉड्यूल — 200–240VAC / 33A इनपुट, 283–339VDC / 9.4kW आउटपुट, पावर रीजेनरेशन, αi-B सीरीज़

अवलोकन

The Fanuc A06B-6200-H008 αiPS-7.5 है, जो एक कॉम्पैक्ट αiPS-B सीरीज़ पावर सप्लाई मॉड्यूल है जो तीन-फेज 200–240VAC को 33A पर 283–339VDC बस में 9.4kW रेटेड आउटपुट के साथ परिवर्तित करता है, जिसमें एक्टिव पावर रीजेनरेशन होता है।

A06B-6200 αiPS-B लाइनअप के भीतर एंट्री-टू-मिड लेवल पेशकश के रूप में, αiPS-7.5 छोटे से मध्यम सीएनसी मशीन कॉन्फ़िगरेशन को लक्षित करता है — कुछ αiSV-B सर्वो अक्ष हल्के से मध्यम करंट पर प्लस एक छोटा αiSP-B स्पिंडल मॉड्यूल, जहां संयुक्त पीक सिंक्रोनस मांग 9.4kW बस क्षमता के भीतर रहती है।

H008 के दो उत्पादन संस्करण मौजूद हैं: मूल αiPS-7.5 और संशोधित αiPS-7.5-B ( "-B" जनरेशन αiSV-B और αiSP-B एम्पलीफायरों से मेल खाती है)।

ये दो संस्करण एक ही पार्ट नंबर (A06B-6200-H008) साझा करते हैं लेकिन उनके आंतरिक हार्डवेयर संशोधनों में भिन्न होते हैं।

जब एक प्रतिस्थापन का ऑर्डर दिया जाता है, तो यह निर्दिष्ट करना कि कौन सी जनरेशन वर्तमान में स्थापित है — मॉड्यूल के लेबल या मशीन बिल्डर के दस्तावेज़ीकरण से पुष्टि की गई — यह सुनिश्चित करता है कि सही संशोधन की आपूर्ति की जाए और जुड़े हुए αi-B एम्पलीफायर मॉड्यूल के साथ संभावित संगतता समस्याओं से बचा जाए।

33A इनपुट से 9.4kW बस आउटपुट पर, αiPS-7.5 αiPS-B रेंज में सबसे कॉम्पैक्ट PSM है जो अभी भी एक सार्थक मल्टी-एक्सिस और स्पिंडल संयोजन का समर्थन करता है।

यह छोटे VMCs (वर्टिकल मशीनिंग सेंटर), मध्यम स्पिंडल पावर वाले कॉम्पैक्ट CNC लेथ, और ड्रिल-एंड-टैप सेंटर के लिए उपयुक्त रूप से निर्दिष्ट है जहां स्पिंडल पावर 5.5–7.5kW क्लास में है और दो से तीन हल्के सर्वो अक्ष ड्राइव कॉन्फ़िगरेशन को पूरा करते हैं।

मुख्य विनिर्देश

αiPS-7.5 बनाम αiPS-7.5-B — दो जनरेशन, एक पार्ट नंबर

A06B-6200-H008 मूल αiPS-7.5 और बाद के αiPS-7.5-B संशोधन दोनों को कवर करता है। दोनों समान AC इनपुट मापदंडों से समान 9.4kW / 283–339VDC बस आउटपुट प्रदान करते हैं और समान पार्ट नंबर रखते हैं।

"-B" संशोधन PSM को B-जनरेशन αiSV-B और αiSP-B एम्पलीफायरों के साथ संरेखित करता है, जिसमें हार्डवेयर संशोधन शामिल हैं जो उन एम्पलीफायरों के इंटरकनेक्ट और संचार प्रोटोकॉल से मेल खाते हैं।

जब कोई मशीन αiSV-B या αiSP-B एम्पलीफायरों (वर्तमान-जनरेशन αi-B सिस्टम) से लैस होती है, तो H008 का αiPS-7.5-B वेरिएंट सही PSM होता है।

एक -B सिस्टम में मूल αiPS-7.5 फिट करना — या इसके विपरीत — संचार अलार्म या अनियमित PSM-से-एम्पलीफायर सिग्नलिंग का कारण बन सकता है।

Fanuc αi-B सिस्टम के साथ अनुभवी सेवा प्रदाता मशीन में शारीरिक रूप से फिट जनरेशन की पहचान करने की क्षमता बनाए रखते हैं, या तो आंतरिक हार्डवेयर संशोधन चिह्नों से या मशीन के कॉन्फ़िगरेशन दस्तावेज़ीकरण से, और एक प्रतिस्थापन के रूप में उपयुक्त H008 जनरेशन की आपूर्ति कर सकते हैं।

9.4kW बस क्षमता — व्यावहारिक मशीन कॉन्फ़िगरेशन

9.4kW DC बस आउटपुट संयोजन का समर्थन कर सकता है जैसे: एक αiSP-5.5 स्पिंडल मॉड्यूल (5.5kW स्पिंडल रेटेड) प्लस दो से तीन αiSV सर्वो मॉड्यूल हल्के से मध्यम करंट पर (उदाहरण के लिए, मध्य-श्रेणी के अक्षों के लिए प्रत्येक 1.25kW), या एक उच्च-पावर स्पिंडल (αiSP-7.5, 7.5kW क्लास) एक या दो हल्के सर्वो अक्षों के साथ। 9.4kW संयुक्त पीक मांग से अधिक कॉन्फ़िगरेशन के लिए अगले क्षमता स्तर पर αiPS-11 (A06B-6200-H011) की आवश्यकता होती है।

9.4kW सीमा सिंक्रोनस पीक मांग पर लागू होती है — एक मशीन जहां स्पिंडल और सभी अक्ष कभी भी एक साथ अपने अधिकतम लोड तक नहीं पहुंचते हैं, वह गणना का सुझाव देने की तुलना में उच्च प्रभावी मार्जिन के साथ संचालित होगी।

पूर्ण सिंक्रोनस पीक लोड के लिए रूढ़िवादी PSM साइजिंग सबसे अधिक मांग वाले उत्पादन अनुक्रमों के दौरान AL-04 (DC लिंक अंडरवोल्टेज) अलार्म के खिलाफ सुरक्षा करती है।

डुअल-फैन कूलिंग — थर्मल प्रबंधन विवरण

αiPS-7.5 की डुअल-फैन व्यवस्था आंतरिक और बाहरी कूलिंग कर्तव्यों को अलग करती है। आंतरिक पंखा (A90L-0001-0580#B) मॉड्यूल एन्क्लोजर के अंदर कंट्रोल पीसीबी और रेक्टिफायर घटकों पर हवा का संचार करता है।

बाहरी पंखा (A90L-0001-0576) बाहरी हीटसिंक फिन पर हवा को मजबूर करता है जहां मुख्य पावर ट्रांजिस्टर अपने हीट लोड को नष्ट करते हैं। दोनों पंखों की वास्तविक समय में निगरानी की जाती है: मॉड्यूल AL-02 उत्पन्न करता है जब आंतरिक पंखा बंद हो जाता है और AL-10 जब बाहरी पंखा बंद हो जाता है, भले ही थर्मल ओवरलोड अभी तक हुआ हो या नहीं।

पंखा स्वास्थ्य निगरानी थर्मल क्षति होने से पहले अग्रिम चेतावनी प्रदान करती है — 9.4kW पर एक महत्वपूर्ण विशेषता जहां मुख्य ट्रांजिस्टर के माध्यम से निरंतर पावर प्रवाह पर्याप्त निरंतर गर्मी उत्पन्न करता है।

एक निर्धारित रखरखाव चक्र पर पंखे को बदलना (पंखा के रेटेड बेयरिंग जीवन के अनुरूप) उत्पादन के दौरान अलार्म-संचालित आपातकालीन शटडाउन को रोकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-6200-H008 (αiPS-7.5) और A06B-6115-H006 (PSMR-5.5i) के बीच क्या अंतर है?

A06B-6115-H006 पहले के αi PSR सीरीज़ (रेसिस्टर रीजेनरेशन) से है, जो अपने DC बस से 9.4kW प्रदान करता है लेकिन रीजेनरेटेड ब्रेकिंग ऊर्जा को एक बाहरी डिस्चार्ज रेसिस्टर पर निर्देशित करता है।

A06B-6200-H008 αiPS-B सीरीज़ (एक्टिव पावर रीजेनरेशन) से है, जो समान 9.4kW बस आउटपुट प्रदान करता है लेकिन ब्रेकिंग ऊर्जा को सक्रिय रूप से AC पावर ग्रिड में वापस लौटाता है। αiPS-B एक बाद की जनरेशन का उत्पाद है जिसमें उच्च दक्षता है और बाहरी डिस्चार्ज रेसिस्टर यूनिट की कोई आवश्यकता नहीं है।

दोनों विनिमेय नहीं हैं — वे अपने संबंधित एम्पलीफायर जनरेशन के लिए उपयुक्त विभिन्न बस कनेक्टर सिस्टम और 24V वितरण योजनाओं का उपयोग करते हैं।

Q2: αiPS-7.5 और αiPS-7.5-B एक ही पार्ट नंबर साझा करते हैं — मुझे कैसे पता चलेगा कि मेरे मशीन में कौन सा संस्करण है?

मॉड्यूल का फ्रंट लेबल या आंतरिक पीसीबी चिह्नों में आमतौर पर हार्डवेयर संशोधन दिखाया जाता है।

मशीन बिल्डर का इलेक्ट्रिकल दस्तावेज़ीकरण या बीओएम (सामग्री का बिल) निर्दिष्ट करेगा कि मूल इंस्टॉलेशन αiPS-7.5 था या αiPS-7.5-B। यदि यह दस्तावेज़ीकरण उपलब्ध नहीं है, तो एक Fanuc-प्रशिक्षित सेवा प्रदाता मॉड्यूल के भौतिक निरीक्षण के माध्यम से स्थापित संस्करण की पहचान कर सकता है।

प्रतिस्थापन की सोर्सिंग करते समय हमेशा बताएं कि आपको कौन सी जनरेशन की आवश्यकता है — एक सक्षम आपूर्तिकर्ता शिपिंग से पहले संशोधन की पुष्टि करेगा।

Q3: A06B-6200-H008 के लिए किस इनपुट सर्किट ब्रेकर रेटिंग की आवश्यकता है?

तीन-फेज पर 200V पर 33A रेटेड इनपुट के साथ, AC ब्रांच सर्किट ब्रेकर को PSM स्टार्टअप इनरश और सामान्य ऑपरेशन के दौरान अवांछित ट्रिपिंग से बचने के लिए 33A से ऊपर रेट किया जाना चाहिए। Fanuc के इंस्टॉलेशन दिशानिर्देश आमतौर पर न्यूनतम ब्रेकर रेटिंग के रूप में रेटेड इनपुट करंट के 1.25 से 1.5 गुना की सलाह देते हैं, जो αiPS-7.5 के लिए 41–50A न्यूनतम देता है।

सटीक ब्रेकर प्रकार, ब्रेकिंग क्षमता, और थर्मल-मैग्नेटिक या इलेक्ट्रॉनिक ट्रिप विशेषता को इंस्टॉलेशन के स्थानीय इलेक्ट्रिकल कोड का पालन करना चाहिए। मूल ब्रेकर चयन के लिए मशीन बिल्डर के इलेक्ट्रिकल स्पेसिफिकेशन दस्तावेज़ के साथ समन्वय करें।

Q4: क्या A06B-6200-H008 एक मशीन कॉन्फ़िगरेशन को पावर दे सकता है जिसने पहले A06B-6110-H008 (αi PS-7.5) का उपयोग किया था?

A06B-6110-H008 और A06B-6200-H008 दोनों 283–339VDC बस से 9.4kW प्रदान करते हैं। हालांकि, वे विभिन्न एम्पलीफायर जनरेशन की सेवा करते हैं: A06B-6110 सीरीज़ पहली जनरेशन के αi सर्वो एम्पलीफायरों (A06B-6114 SVM सीरीज़) के लिए डिज़ाइन की गई है, जबकि A06B-6200 सीरीज़ αi-B जनरेशन (A06B-6220/6221 SVM-B सीरीज़) के लिए डिज़ाइन की गई है।

बस कनेक्टर हार्डवेयर और 24V वितरण जनरेशन के बीच भिन्न होते हैं। पहली जनरेशन के αi एम्पलीफायरों वाली मशीन में -B जनरेशन PSM को प्रतिस्थापित करना एक समर्थित कॉन्फ़िगरेशन नहीं है — PSM जनरेशन को स्थापित एम्पलीफायर जनरेशन से मिलाएं।

Q5: जब A06B-6200-H008 AL-04 (DC बस अंडरवोल्टेज) दिखाता है तो सही डायग्नोस्टिक अनुक्रम क्या है?

AL-04 इंगित करता है कि DC बस वोल्टेज न्यूनतम सीमा से नीचे चला गया है।

तीन-फेज AC इनपुट की जाँच करके प्रारंभ करें: सभी तीन चरण मौजूद और संतुलित हैं यह पुष्टि करने के लिए प्रत्येक चरण वोल्टेज को मापें। जाँचें कि इनपुट सर्किट ब्रेकर ट्रिप नहीं हुआ है। सत्यापित करें कि AC लाइन रिएक्टर (यदि फिट किया गया है) बरकरार है और उसके कनेक्शन सुरक्षित हैं।

यदि AC आपूर्ति स्वस्थ दिखाई देती है, तो मॉड्यूल के LED स्थिति का निरीक्षण करके DC बस कैपेसिटर चार्ज की जाँच करें — मॉड्यूल सामान्य रूप से सक्षम होने से पहले "चार्ज पूर्ण" इंगित करता है। यदि प्री-चार्ज अनुक्रम (AL-05) को पहले अलार्म लॉग किया गया है, तो प्री-चार्ज सर्किट या DC बस कैपेसिटर खराब हो सकते हैं और विशेषज्ञ जांच की आवश्यकता हो सकती है।

AC आपूर्ति की स्थिति को पहले सत्यापित किए बिना AL-04 को साफ़ करने के लिए बार-बार पावर-साइकिल न करें।
