प्रयुक्त Fanuc A02B-0280-B502 सर्वो ड्राइवर अच्छी स्थिति में A02B-0280-B502

Fanuc A02B-0280-B502

अवलोकन

दFanuc A02B-0280-B502यह Fanuc सीरीज 0i मॉडल A मशीनिंग सेंटर प्लेटफॉर्म के लिए एकीकृत सीएनसी नियंत्रण इकाई है। औद्योगिक मशीनिंग के इतिहास में सबसे व्यापक रूप से तैनात सीएनसी नियंत्रण प्रणालियों में से एक है।

सीरीज 0i Fanuc की मध्य श्रेणी की सीएनसी पेशकश थी, जिसे उच्च अंत कार्यक्षमता (बहु-अक्ष अंतराल, कठोर टैपिंग, उपकरण प्रतिपूर्ति,प्रतिस्पर्धी लागत बिंदु पर मशीन टूल्स के सबसे व्यापक संभव स्थापित आधार के लिए पीएमसी सीढ़ी तर्क).

एमए वेरिएंट विशेष रूप से मशीनिंग सेंटर अनुप्रयोगों को कवर करता है, ऊर्ध्वाधर और क्षैतिज फ्रिलिंग, बहु-अक्ष समोच्चन, और स्वचालित उपकरण परिवर्तन प्रणालियों के साथ मशीनिंग केंद्र।

पूर्ण सीएनसी नियंत्रण इकाई के रूप में, A02B-0280-B502 CPU, ROM, RAM, एलसीडी/एमडीआई इंटरफ़ेस सर्किटरी, I/O विस्तार बस और सर्वो संचार इंटरफ़ेस को एक एकल बैक-पैनल असेंबली में एकीकृत करता है।

क्षेत्र में, यह इकाई मशीन के ऑपरेटर पैनल के पीछे बैठती है, जो मशीन के अक्ष सर्वो ड्राइव, धुरी ड्राइव, पीएमसी आई/ओ मॉड्यूल और ऑपरेटर पैनल इंटरफ़ेस वायरिंग से जुड़ी होती है।

नियंत्रण जी-कोड कार्यक्रम निष्पादन से सभी नियंत्रित अक्षों पर स्थिति लूप बंद करने के माध्यम से पूर्ण गति चक्र का प्रबंधन करता है।

The 0280 series within the A02B product family corresponds to the first-generation 0i Model A hardware platform — the generation that introduced Fanuc's transition from the older Series 0 and Series 15 architecture to the compactA02B-0280-B502 पर निर्मित मशीनों में 1990 के दशक के अंत से लेकर 2000 के दशक की शुरुआत तक मज़ाक, मोरी सेकी, मकिनो, ओकुमा, डूसन,और ताइवानी और कोरियाई मशीन निर्माताओं की एक विस्तृत श्रृंखला जो अपने मानक सीएनसी के रूप में 0i मंच अपनाया.

प्रमुख विनिर्देश

श्रृंखला 0i-MA ️ 0i पीढ़ी में मशीनिंग सेंटर सीएनसी

Fanuc उत्पाद परिवार के नाम में "0i" नियंत्रण पीढ़ी की पहचान करता है जो पहले की श्रृंखला 0 (0-MA, 0-MC,0-TA) और आधुनिक 0i-D और 0i-F प्लेटफार्मों में पुल बनाया गया है जो आज भी उत्पादन में हैं. मॉडल ए पदनाम 0i श्रृंखला के भीतर पहली हार्डवेयर पीढ़ी की पहचान करता है, जबकि एमए टीए (टर्निंग) या एफए (ट्रांसफर मशीन) के विपरीत मशीनिंग सेंटर संस्करण को निर्दिष्ट करता है।

व्यवहार में, सीरीज 0i-MA ने अपने युग में मशीनिंग सेंटर उपयोगकर्ताओं द्वारा आवश्यक प्रोग्रामिंग और परिचालन सुविधाओं को वितरित कियाःजी-कोड प्रोग्रामिंग पहले के Fanuc सीरीज 0 और सीरीज 15 पार्ट प्रोग्राम के साथ संगत (मौजूदा प्रोग्राम बिना संशोधन के चलाए जाते हैं), डिब्बाबंद ड्रिलिंग और फ्रीजिंग चक्र, उपकरण त्रिज्या मुआवजा, कार्य समन्वय प्रणाली (G54G59), कटर लंबाई माप, और मानक कठोर टैपिंग।

PMC (प्रोग्राम करने योग्य मशीन नियंत्रक) मशीन के I/O तर्क को संभालता है ¢ उपकरण परिवर्तक अनुक्रम, पैलेट क्लैंपिंग, शीतल द्रव नियंत्रण, दरवाजा इंटरलॉक ¢ सीएनसी गति नियंत्रण से अलग,एक दो प्रोसेसर वास्तुकला में जो मशीन तर्क प्रसंस्करण को सीएनसी के सर्वो नियंत्रण लूप से स्वतंत्र रखता है.

सीएनसी आर्किटेक्चर पैनल के पीछे एकीकृत नियंत्रण

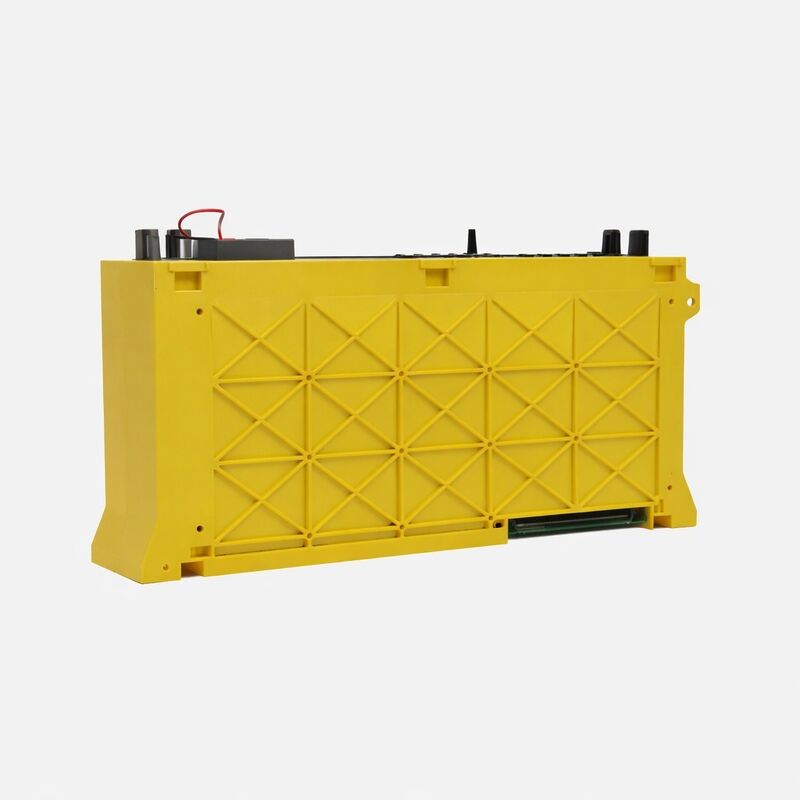

A02B-0280-B502 बैक-पैनल यूनिट है जो ऑपरेटर डिस्प्ले और कीबोर्ड के पीछे घुड़सवार है। Fanuc के 0i आर्किटेक्चर में, इस यूनिट में मुख्य सीपीयू बोर्ड शामिल है,अक्ष सर्वो इंटरफ़ेस, पीएमसी प्रोसेसर, भाग कार्यक्रमों और मापदंडों के लिए स्मृति, और संचार इंटरफेस।

ऑपरेटर डिस्प्ले (एलसीडी), एमडीआई कीबोर्ड और मशीन ऑपरेटर बटन अलग-अलग घटक हैं जो मानक इंटरफेस केबलों के माध्यम से बी502 इकाई से जुड़े होते हैं।

यह मॉड्यूलर आर्किटेक्चर नियंत्रण हार्डवेयर से अलग डिस्प्ले एक महत्वपूर्ण सेवा सुविधा थीः एक विफल डिस्प्ले या कीबोर्ड को पूरी सीएनसी इकाई को बदलने की आवश्यकता नहीं थी,और इसके विपरीत.

व्यवहार में, लंबे समय तक सेवा देने वाली मशीनों में सबसे अधिक विफलता के लिए प्रवण घटक नियंत्रण इकाई के भीतर बिजली की आपूर्ति है,इसके बाद बैटरी समर्थित रैम डेटा भ्रष्टाचार (जब बैकअप बैटरी समाप्त हो जाती है तो पैरामीटर और भाग कार्यक्रम हानि का कारण बनता है), और अंततः एलसीडी डिस्प्ले की गिरावट।

B502 नियंत्रण इकाई स्वयं सामान्य रूप से स्वच्छ कैबिनेट वातावरण में मजबूत है।

RS-232C और प्रोग्राम I/O ️ मशीन संचार

RS-232C धारावाहिक संचार A02B-0280-B502 का उपयोग करने वाली मशीनों पर भाग कार्यक्रम हस्तांतरण के लिए मानक इंटरफ़ेस था। कार्यक्रमों को RS-232C के माध्यम से पीसी, डीएनसी नियंत्रक या भंडारण डिवाइस से लोड किया जाता है,एमडीआई पर संपादित, और नियंत्रण की आंतरिक स्मृति से निष्पादित किया।

आरएस-232सी इंटरफ़ेस डेटा बैकअप के लिए भी समर्थन करता है, उपकरण ऑफसेट, और भाग कार्यक्रम सुरक्षित रखने के लिए एक बाहरी डिवाइस पर डंप किया जा सकता है।

उन परिवेशों में मशीनों के लिए जहां उत्पादन डीएनसी संचालन के लिए आरएस-232सी संचार की आवश्यकता होती है,A02B-0280-B502 के इंटरफेस कॉन्फ़िगरेशन को DNC प्रणाली के संचार मापदंडों के अनुरूप होना चाहिए.

अक्सर पूछे जाने वाले प्रश्न

Q1: A02B-0280-B502 और A02B-0280 परिवार के अन्य B502 वेरिएंट के बीच अंतर क्या है?

A02B-0280 उत्पाद श्रृंखला के भीतर, विभिन्न B5xx प्रत्यय संख्या अक्ष संख्या, धुरी विन्यास और हार्डवेयर विकल्पों के विभिन्न संयोजनों की पहचान करती है।

B502 एक विशिष्ट फैक्टरी कॉन्फ़िगरेशन है ️ इस कॉन्फ़िगरेशन के लिए सटीक अक्ष क्षमता, मेमोरी आकार और विकल्प सेट Fanuc के निर्माण विनिर्देश द्वारा B502 कोड के लिए परिभाषित किया गया है।विफल इकाई को बदलने पर, प्रतिस्थापन को एक समान प्रत्यय के बजाय पूर्ण भाग संख्या (B502) से मेल खाना चाहिए,क्योंकि विभिन्न B5xx विन्यासों में अलग-अलग हार्डवेयर होते हैं जो एक ही A02B-0280 श्रृंखला उपसर्ग के बावजूद ड्रॉप-इन संगत नहीं हो सकते हैं.

प्रश्न 2: जब बैकअप बैटरी विफल हो जाती है तो पार्ट प्रोग्राम और पैरामीटर का क्या होता है?

A02B-0280-B502 एक लिथियम बैटरी का उपयोग करता है जो SRAM मेमोरी को बनाए रखता है जो नियंत्रण बंद होने पर भाग कार्यक्रमों, मापदंडों, उपकरण ऑफसेट और PMC डेटा को संग्रहीत करता है।जब बैटरी का वोल्टेज न्यूनतम सीमा से नीचे गिर जाता है, एक अलार्म सीएनसी पैनल पर दिखाई देता है (आमतौर पर एक BAT अलार्म या कम बैटरी चेतावनी) ।

यदि बैटरी प्रतिस्थापन से पहले पूरी तरह से डिस्चार्ज हो जाती है, तो बैटरी द्वारा समर्थित सभी डेटा खो जाते हैं ∙ पैरामीटर को बैकअप से फिर से लोड किया जाना चाहिए, और भाग कार्यक्रमों को फिर से दर्ज या फिर से स्थानांतरित किया जाना चाहिए।निरंतर उत्पादन उपयोग में सीरीज 0i नियंत्रण के लिए वार्षिक बैटरी प्रतिस्थापन मानक रखरखाव अभ्यास है.

Q3: क्या A02B-0280-B502 अल्फा-सीरीज के सर्वो ड्राइव के साथ संगत है?

सीरीज 0i मॉडल ए को एस-सीरीज से अल्फा-सीरीज सर्वो ड्राइव के संक्रमण काल के दौरान डिजाइन किया गया था।

A02B-0280 प्लेटफ़ॉर्म मशीन बिल्डर के विन्यास के आधार पर S-सीरीज़ ड्राइव (पहली स्थापनाओं में उपयोग किए जाने वाले) और शुरुआती अल्फा-सीरीज़ सर्वो एम्पलीफायर दोनों का समर्थन करता है।

B502 इकाई में विन्यस्त विशिष्ट सर्वो इंटरफेस प्रकार यह निर्धारित करता है कि यह किस ड्राइव जनरेशन का समर्थन करता है।

नियंत्रण इकाई को बदलने के समय, प्रतिस्थापन मशीन के मौजूदा ड्राइव सिस्टम में उपयोग किए जाने वाले सर्वो इंटरफ़ेस प्रकार से मेल खाना चाहिए।मशीन निर्माता के दस्तावेज या मौजूदा नियंत्रण इकाई के आंतरिक विन्यास से इस की पुष्टि.

प्रश्न 4: सीरीज 0 और सीरीज 15 पार्ट प्रोग्राम 0i-MA पर बिना संशोधन के चल सकते हैं?

ज्यादातर मामलों में, हाँ. Fanuc ने 0i श्रृंखला को पहले की श्रृंखला 0 और श्रृंखला 15 भाग कार्यक्रमों के साथ प्रोग्रामिंग संगतता बनाए रखने के लिए डिज़ाइन किया है,जो मौजूदा भाग कार्यक्रम पुस्तकालयों के साथ मशीनों के बड़े स्थापित आधार को देखते हुए एक प्राथमिक डिजाइन आवश्यकता थी.

रैखिक, परिपत्र और डिब्बाबंद चक्र कमांड का उपयोग करने वाले मानक जी-कोड प्रोग्राम बिना संशोधन के चलाए जाते हैं।कुछ उन्नत कार्य श्रृंखला 15 के लिए विशिष्ट है कि 0i में उपलब्ध नहीं हैं मामूली अनुकूलन की आवश्यकता हो सकती है, लेकिन नियमित मशीनिंग कार्यक्रम सीधे स्थानांतरित करते हैं।

यह संगतता 0i के परिचय की अवधि के दौरान मशीनों के उन्नयन के लिए एक प्रमुख विक्रय बिंदु थी।

Q5: मशीन में A02B-0280-B502 नियंत्रण इकाई को बदलने में क्या शामिल है?

प्रतिस्थापन में शामिल हैंः

(1) सभी पैरामीटर डेटा, पीएमसी सीढ़ी, भाग कार्यक्रम, और मौजूदा नियंत्रण से उपकरण ऑफसेट को बंद करने से पहले एक बाहरी डिवाइस पर बैकअप लेना;

(2) बैक-पैनल माउंटिंग से मौजूदा इकाई को हटाना, सर्वो इंटरफेस केबल, I/O मॉड्यूल केबल, ऑपरेटर पैनल केबल और बिजली की आपूर्ति को डिस्कनेक्ट करना;

(3) प्रतिस्थापन इकाई की स्थापना और सभी केबलों को फिर से जोड़ना;

(4) प्रतिस्थापन इकाई में सभी बैकअप डेटा को बहाल करना;

(5) मशीन को उत्पादन में वापस लाने से पहले अक्ष संदर्भ स्थितियों, सर्वो मापदंडों और पीएमसी आई/ओ संचालन की जांच करना।प्रक्रिया Fanuc 0i-A पैरामीटर संरचना के साथ परिचितता की आवश्यकता होती है गलत पैरामीटर बहाली मशीन के ठीक से काम करने से रोक सकता है.
