स्थापित सीएनसी प्लेटफार्मों और विश्वसनीय अक्ष प्रतिस्थापन के लिए नई Fanuc A06B-0205-B001 ¢ α श्रृंखला एसी सर्वो मोटर

FANUC · AC SERVO MOTOR · α SERIES · नई इकाई

आप क्या देख रहे हैं

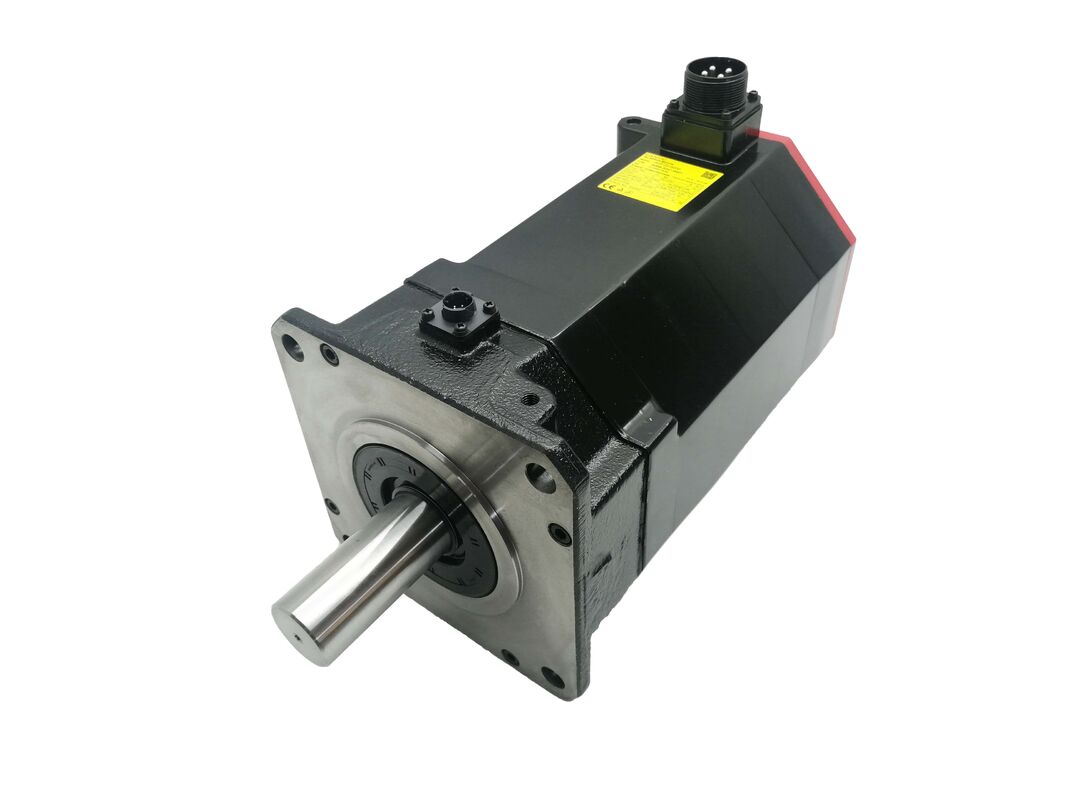

The Fanuc A06B-0205-B001 is a brushless AC servo motor from Fanuc's α series — the generation of Fanuc servo motors that defined the company's AC servo platform across a broad span of CNC machine tool productionयह सूची एकनई इकाई: न पुनर्निर्मित, न नवीनीकृत, न ही एक इस्तेमाल किया कोर से पुनर्निर्मित. नई पुरानी स्टॉक मूल कारखाने की स्थिति में, पूर्ण यांत्रिक और विद्युत अखंडता के साथ इसका मतलब है।

यह अंतर रखरखाव की दुनिया में वास्तविक भार रखता है। α श्रृंखला के मोटर्स किसी भी माप से परिपक्व घटक हैंकभी-कभी दशकों तकजब किसी उपकरण पर मोटर विफल हो जाता है, तो प्रतिस्थापन का निर्णय एक सरल प्रश्न तक पहुंच जाता हैः क्या आप एक ऐसी इकाई चाहते हैं जिसका सेवा इतिहास अज्ञात है, या जिसे कभी स्थापित नहीं किया गया है?उत्पादन-महत्वपूर्ण मशीनों के लिए जहां अनियोजित डाउनटाइम महंगा है, इसका उत्तर आमतौर पर स्पष्ट होता है।

B001 प्रत्यय इस इकाई के एन्कोडर विनिर्देश और कनेक्टर विन्यास को परिभाषित करता है। यह नियंत्रित करता है कि कौन से केबल कनेक्ट होते हैं, कौन से एम्पलीफायर मॉड्यूल संगत होते हैं,और क्या मोटर तारों के संशोधन के बिना सीधे मशीन में स्थापित होता है. पूर्ण भाग संख्या ¥ आधार मॉडल और B001 प्रत्यय एक साथ ¥ विनिर्देश है. कोई भी तत्व एक प्रतिस्थापन के सोर्सिंग में अनुमानित करने के लिए एक विवरण नहीं है.

प्रमुख विनिर्देश

ए ए सीरीज़: फैनूक के इतिहास में इसका स्थान और आपकी रखरखाव रणनीति

Fanuc के सर्वो मोटर विकास ने प्रारंभिक DC सर्वो मोटर्स से AC संक्रमण के माध्यम से वर्तमान αi और βi प्लेटफार्मों में कई अलग-अलग पीढ़ियों से गुजर लिया है।α श्रृंखला उस इतिहास का एक महत्वपूर्ण अध्याय है।: यह Fanuc की पहली पूरी तरह से परिपक्व AC सर्वो उत्पाद लाइन थी, जिसे 1980 के दशक के अंत से 1990 के दशक तक और 2000 के दशक में वैश्विक सीएनसी मशीन उपकरण उत्पादन में बड़े पैमाने पर तैनात किया गया था।

α श्रृंखला मोटरों के आसपास निर्मित मशीनें अब अपने सेवा जीवन में अच्छी तरह से हैं। कुछ धुरी पुनर्निर्माण, नियंत्रण उन्नयन और निवारक रखरखाव के कई दौरों के माध्यम से गए हैं।बहुत से लोग अभी भी लाभदायक तरीके से भागों का उत्पादन कर रहे हैं, उप-ठेकेदार मशीनिंग संचालन और ऑटोमोटिव घटक सुविधाओं में सभी इस श्रेणी के उपकरण हैं।कार्यात्मक मशीनों को प्रतिस्थापित करना जो अभी भी सहनशीलता रखते हैं हमेशा आर्थिक रूप से तर्कसंगत विकल्प नहीं होता है, विशेष रूप से जब विकल्प एक पूंजीगत व्यय है जो अन्य प्राथमिकताओं के साथ प्रतिस्पर्धा करता है।

इन मशीनों के लिए, नई α श्रृंखला के मोटर्स की आपूर्ति एक जिज्ञासा नहीं है, यह एक व्यावहारिक रखरखाव संसाधन है। एक नया A06B-0205-B001 एक मशीन में उसी तरह जाता है जैसे मूल ने किया थाःसही भाग संख्या, सही एन्कोडर इंटरफ़ेस, सही कनेक्टर ज्यामिति, कोई अनुकूलन की आवश्यकता नहीं है।

सेवा में α श्रृंखला के मोटर की परिचालन विशेषताओं को तीन बातें परिभाषित करती हैंः

पल्स कोडर फीडबैक आर्किटेक्चरα श्रृंखला स्थिति प्रतिक्रिया के लिए Fanuc के पल्स कोडर का उपयोग करती है ∙ एक डिजिटल एन्कोडर जो α श्रृंखला सर्वो एम्पलीफायर को स्थिति डेटा प्रसारित करता है।यह αi और βi श्रृंखला में प्रयुक्त सीरियल एन्कोडर से एक अलग एन्कोडर वास्तुकला है, और अंतर कॉस्मेटिक नहीं है। पल्स कोडर सिग्नल प्रोटोकॉल, कनेक्टर प्रकार, और केबल विनिर्देश सभी α श्रृंखला विशिष्ट हैं।वे रूपांतरण हार्डवेयर के बिना αi या βi एम्पलीफायरों के लिए क्रॉस-कनेक्ट नहीं करते, यही कारण है कि मोटर जनरेशन को एम्पलीफायर जनरेशन से जोड़ना किसी भी प्रतिस्थापन या खरीद निर्णय में महत्वपूर्ण है।

प्रमाणित विश्वसनीयता प्रोफ़ाइल।α श्रृंखला ने वैश्विक विनिर्माण में एक विशाल सेवा इतिहास जमा किया है। इसके विफलता मोड, रखरखाव अंतराल और पुनः निर्माण प्रक्रियाओं को अच्छी तरह से प्रलेखित किया गया है।Fanuc α श्रृंखला की मशीनों के बेड़े का प्रबंधन करने वाले रखरखाव इंजीनियरों के लिए, इन मोटर्स की विफलता के लक्षण ज्ञात मात्राएं हैं जो निवारक रखरखाव अनुसूची और विफलता के बाद के निदान दोनों को सरल बनाता है।

नई इकाई की स्थिति ∙ कोई सेवा इतिहास नहीं, कोई पहनना नहीं।एक पुनर्निर्मित मोटर केवल उतना ही अच्छा होता है जितना कि इसे पुनर्निर्माण किया गया था। असर प्रतिस्थापन, एन्कोडर की स्थिति, घुमावदार इन्सुलेशन अखंडता, ये सभी पुनर्निर्माण प्रक्रिया के परिणाम हैं, गारंटी नहीं.एक नई इकाई उन अनिश्चितताओं में से किसी के साथ शुरू होती है। बीयरिंगों का शून्य घंटे होता है। एन्कोडर को कभी भी थर्मल साइक्लिंग या सेवा में कंपन के अधीन नहीं किया गया है।घुमावों को प्रदूषण या आंशिक थर्मल तनाव के संपर्क में नहीं लाया गया हैउन अनुप्रयोगों के लिए जहां सेवा में वापसी की विश्वसनीयता प्राथमिकता है, नई शर्त सरल विकल्प है।

सिस्टम संगतता और वास्तुकला

A06B-0205-B001 Fanuc की α श्रृंखला सर्वो ड्राइव वास्तुकला के भीतर काम करता है।यह α श्रृंखला servo एम्पलीफायर मॉड्यूल ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ्.

α श्रृंखला और वर्तमान αi/βi प्लेटफार्मों के बीच संगतता सीमा एम्पलीफायर स्तर पर दृढ़ है। α श्रृंखला मोटर का पल्स कोडर αi या βi एम्पलीफायरों के साथ सीधे संगत नहीं है,जो Fanuc के सीरियल एन्कोडर प्रोटोकॉल का उपयोग करते हैंएक α श्रृंखला मोटर को एक वर्तमान-जनरेशन एम्पलीफायर से जोड़ना एन्कोडर रूपांतरण हार्डवेयर के बिना एक वैध कॉन्फ़िगरेशन नहीं है यह एक सिस्टम परिवर्तन है, एक घटक स्वैप नहीं है।

ऐसी मशीनों के लिए जहां α श्रृंखला का एम्पलीफायर काम कर रहा हो और मोटर खराब हो गया हो, एक नया A06B-0205-B001 खरीदना सही रखरखाव मार्ग है।मशीनों के लिए जहां मोटर और एम्पलीफायर दोनों विफल हो गए हैं, या जहां नियंत्रण उन्नयन पहले से ही योजनाबद्ध है, काम का दायरा एक पूर्ण ड्राइव प्रणाली के प्रतिस्थापन के लिए विस्तारित होता है

नियंत्रणक परिवारों में α श्रृंखला सर्वो सिस्टम चलाने वाले शामिल हैंःFanuc सीरीज 0, सीरीज 15, सीरीज 16, और सीरीज 18 सीएनसी नियंत्रकों के पुराने वेरिएंट α श्रृंखला सर्वो एम्पलीफायर मॉड्यूल के साथ कॉन्फ़िगर किए गए। The specific controller and amplifier pairing in a given machine is defined by the machine builder's original design — confirm the amplifier module type from the machine's electrical documentation before sourcing a replacement motor.

विशिष्ट मशीन अनुप्रयोग

A06B-0205-B001 सीएनसी मशीन प्रकारों की श्रृंखला में पाया जाता है जो मंच के उत्पादन वर्षों के दौरान Fanuc α श्रृंखला सर्वो सिस्टम पर निर्मित किए गए थेः

• सीएनसी मशीनिंग केंद्र प्राथमिक फ़ीड अक्ष ड्राइव ️ X, Y, Z
• सीएनसी लेथ अनुदैर्ध्य और क्रॉस स्लाइड अक्ष ड्राइव
• क्षैतिज ड्रिलिंग और फ्रिलिंग मशीनों के लिए फीड कुल्हाड़ियों
• सीएनसी पीसने की मशीनों के लिए टेबल ट्रैवर्स और क्रॉस फीड ड्राइव
• सीएनसी गियर होबिंग और गियर ग्राइंडिंग मशीनों के कुल्हाड़े
• ट्रांसफर लाइन रोटरी और रैखिक पोजिशनिंग ड्राइव
• बड़े प्रारूप सीएनसी रूटर और प्लाज्मा काटने अक्ष ड्राइव
• पांच अक्षीय मशीनिंग केंद्र घुमावदार और झुकाव अक्ष की स्थिति
• पैलेट चेंजर्स और वर्कपीस हैंडलिंग ऑटोमेशन

पुरानी मोटर सोर्सिंग पर स्थिति का महत्व

α श्रृंखला मोटर बाजार विभिन्न परिस्थितियों में कार्य करता है ∙ आपूर्ति श्रृंखला में नए पुराने स्टॉक, पुनर्निर्मित, मरम्मत और प्रयुक्त पुल यूनिट सभी मौजूद हैं।यह समझना कि आप वास्तव में क्या खरीद रहे हैं:

नया पुराना स्टॉक (यह सूची):कारखाने में निर्मित इकाई, कभी स्थापित नहीं, मूल स्थिति में पूरी तरह से यांत्रिक और विद्युत अखंडता. कोई सेवा इतिहास.सही विकल्प जब सेवा में वापसी की विश्वसनीयता प्राथमिक चिंता है और बजट अनुमति देता है.

पुनर्नवीनीकरण:इस्तेमाल किया कोर सेवा योग्य स्थिति के लिए पुनर्निर्माण किया. गुणवत्ता पुनर्निर्माणकर्ता से काफी भिन्न होता है. प्रलेखित असर प्रतिस्थापन, एन्कोडर सत्यापन के साथ एक सम्मानित केंद्र से पुनर्निर्माण,और प्रदर्शन परीक्षण एक वैध विकल्प हैबिना दस्तावेज के पुनर्निर्माण एक जुआ है।

मरम्मतःविशिष्ट दोषों के साथ एक विफल इकाई को ठीक किया गया है। यह अंतर्निहित पहनने को संबोधित नहीं कर सकता है जो तत्काल विफलता का कारण नहीं था।बजट की कमी की स्थितियों के लिए उपयुक्त जहां मरम्मत का दायरा स्पष्ट रूप से परिभाषित और प्रलेखित है.

प्रयुक्त खींचःमशीन से निकाला गया, स्थिति अज्ञात है। केवल तभी उपयुक्त है जब कुछ और उपलब्ध न हो और प्रारंभिक विफलता का जोखिम आवेदन में स्वीकार्य हो।

एक मशीन पर एक उत्पादन-महत्वपूर्ण अक्ष के लिए जहां डाउनटाइम लागत वास्तविक है, नई स्थिति अन्य श्रेणियों के साथ अनिश्चितता को समाप्त करती है।

व्यावहारिक प्रतिस्थापन मार्गदर्शन

भाग संख्याओं का मिलान पहली प्राथमिकता है।B001 प्रत्यय एक कार्यात्मक विनिर्देश है जो एन्कोडर प्रकार और कनेक्टर विन्यास है। B001 के लिए वायर्ड मशीन में स्थापित एक अलग प्रत्यय के साथ एक मोटर कनेक्टर असंगतता प्रस्तुत करेगा,गलत एन्कोडर संकेतखरीद से पहले विफल मोटर की नाम प्लेट से पूर्ण भाग संख्या की पुष्टि करें।

शुरू करने से पहले बैकअप पैरामीटर।सीएनसी कंट्रोलर पैरामीटर, एक्सल ट्रैवल लिमिट, एक्सेलेरेशन सेटिंग्स, टॉर्क क्लैंप वैल्यूज, बैकलैश कॉम्पेनेशन, कंट्रोलर में संग्रहीत होते हैं, मोटर में नहीं।विफल मोटर को हटाने से पहले पूर्ण पैरामीटर सेट बैकअप. मोटर के प्रतिस्थापन के बाद एक वर्तमान बैकअप से मापदंडों को बहाल करना एक दस मिनट का कार्य है. दस्तावेज से उन्हें पुनर्निर्माण नहीं है.

केबल के संयोजनों का निरीक्षण करें।मशीनों पर जहां मूल मोटर केबल सेट दस या अधिक वर्षों के लिए सेवा में किया गया है, एन्कोडर केबल इन्सुलेशन, कनेक्टर संपर्क,और मोटर की जगह के दौरान ढाल निरंतरता का निरीक्षण किया जाना चाहिएएक नव स्थापित मोटर पर केबल-प्रेरित एन्कोडर दोष एक निराशाजनक नैदानिक परिदृश्य है जिसे नियोजित प्रतिस्थापन के दौरान एक सक्रिय केबल निरीक्षण पूरी तरह से बचाता है।

उत्पादन में लौटने से पहले अक्ष के संचालन को सत्यापित करें।स्थापना और पैरामीटर बहाली के बाद, स्वचालित संचालन पर स्विच करने से पहले कम गति पर अपनी पूरी यात्रा रेंज के माध्यम से अक्ष को मैन्युअल रूप से चलाएं। सही दिशा, चिकनी गति की पुष्टि करें,और स्थिति प्रतिक्रिया अलार्म की अनुपस्थितिएक संक्षिप्त मैनुअल सत्यापन में मिनट लगते हैं; यह स्वचालित चक्र के दौरान मशीन की खराबी या टक्कर का कारण बनने से पहले वायरिंग त्रुटियों और पैरामीटर असंगति को पकड़ता है।

अक्सर पूछे जाने वाले प्रश्न

Q1. Fanuc A06B-0205-B001 किस सर्वो एम्पलीफायर के साथ संगत है?

यह Fanuc α श्रृंखला सर्वो एम्पलीफायर मॉड्यूल के साथ उपयोग के लिए डिज़ाइन किया गया है।α श्रृंखला मोटर एक पल्स कोडर एन्कोडर इंटरफ़ेस का उपयोग करता है जो α श्रृंखला एम्पलीफायर पीढ़ी के लिए विशिष्ट है और सीधे Fanuc αi या βi श्रृंखला एम्पलीफायरों के साथ संगत नहीं है, जो एक अलग सीरियल एन्कोडर प्रोटोकॉल का उपयोग करते हैं।

प्रश्न 2. नवीनीकृत इकाई की तुलना में नई इकाई खरीदने का क्या लाभ है?

एक नई इकाई को कभी भी स्थापित नहीं किया गया है या परिचालन तनाव के अधीन नहीं किया गया है √ बीयरिंग, एन्कोडर और घुमाव सभी कारखाने की मूल स्थिति में हैं, जिसमें कोई संचित पहनने या सेवा इतिहास नहीं है।एक पुनर्निर्मित इकाई का उपयोग किए गए कोर से पुनर्निर्माण किया गया है, और गुणवत्ता पूरी तरह से पुनर्निर्माण प्रक्रिया पर निर्भर करती है। उत्पादन-महत्वपूर्ण अक्षों के लिए जहां सेवा में वापसी की विश्वसनीयता मायने रखती है, नई स्थिति पुनर्निर्मित इकाइयों के साथ अनिश्चितता को समाप्त करती है।

Q3. क्या A06B-0205-B001 का उपयोग वर्तमान पीढ़ी के Fanuc αi या βi एम्पलीफायर के साथ किया जा सकता है?

प्रत्यक्ष प्रतिस्थापन के रूप में नहीं। α श्रृंखला पल्स कोडर इंटरफ़ेस और αi/βi सीरियल एन्कोडर इंटरफ़ेस वास्तुकला में भिन्न हैं।एनकोडर रूपांतरण हार्डवेयर के बिना एक ए श्रृंखला मोटर को एक वर्तमान-जनरेशन एम्पलीफायर से जोड़ना एक समर्थित विन्यास नहीं हैयदि मोटर और एम्पलीफायर दोनों को बदलने की आवश्यकता है, तो सही रास्ता एक पूर्ण ड्राइव सिस्टम अपग्रेड है, न कि मिश्रित-जनरेशन स्थापना।

Q4. क्या B001 प्रत्यय एक ही आधार मॉडल पर B0xx प्रत्यय के अन्य रूपों के साथ विनिमेय है?

नहीं. प्रत्यय एन्कोडर प्रकार और कनेक्टर विन्यास निर्दिष्ट करता है.एक ही आधार मॉडल संख्या के भीतर विभिन्न प्रत्यय कोडों में असंगत कनेक्टर ज्यामिति या पल्स कोडर विनिर्देश हो सकते हैंहमेशा मूल मोटर के नाम प्लेट से सटीक पूर्ण भाग संख्या के साथ पुष्टि और स्रोत की तुलना करें।

प्रश्न 5. मशीन को उत्पादन में वापस लाने से पहले प्रतिस्थापन मोटर स्थापित करने के बाद क्या किया जाना चाहिए?

एक बैकअप फ़ाइल से सीएनसी नियंत्रक की धुरी पैरामीटर को बहाल मोटर हटाने से पहले लिया. फिर कम फ़ीड दर पर अपनी पूरी यात्रा रेंज के माध्यम से धुरी मैन्युअल रूप से चलाने,यात्रा की सही दिशा की पुष्टिमशीन को स्वचालित चक्र संचालन पर स्विच करने से पहले इस मैनुअल सत्यापन को सफलतापूर्वक पूरा करें।
