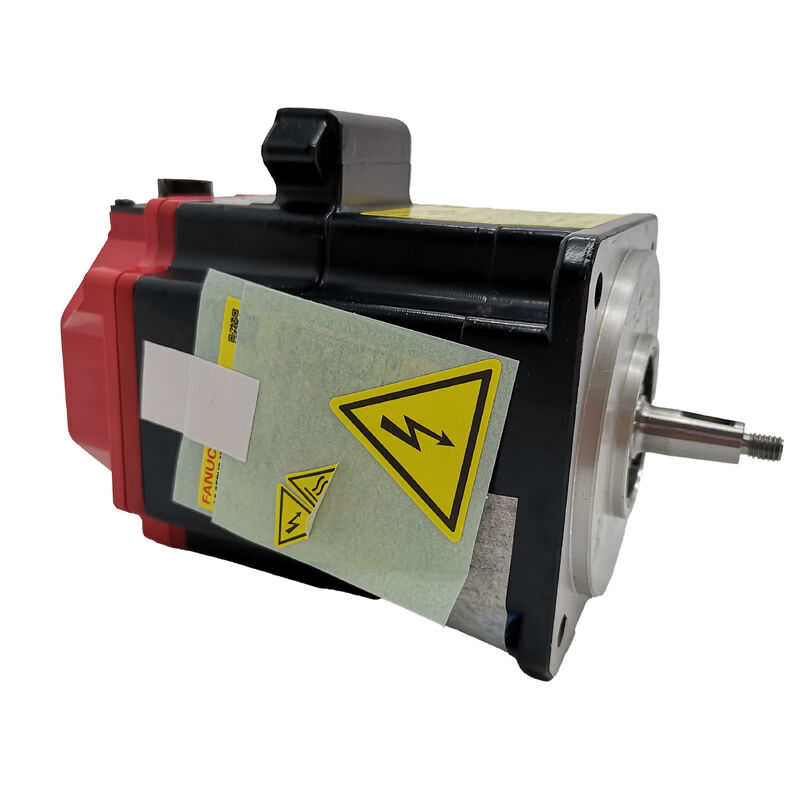

FANUC A06B-0205-B100 AC सर्वो मोटर - अल्फा iF 2/5000 श्रृंखला
आधुनिक सीएनसी मोशन कंट्रोल की मांगों के लिए निर्मित
जब किसी मशीन उपकरण को उच्च चक्र दरों पर चिकनी, दोहराए जाने योग्य अक्ष गति की आवश्यकता होती है, तो अधिकांश लोगों की तुलना में सर्वो मोटर की पसंद अधिक मायने रखती है।FANUC A06B-0205-B100 अल्फा iF श्रृंखला से एक एसी सर्वो मोटर है, जो ऑटोमोटिव में कारखाने के फर्श पर एक शांत प्रतिष्ठा अर्जित की है, एयरोस्पेस, और परिशुद्धता मशीनिंग वातावरण करने के लिए वास्तव में क्या यह कहा जाता है, शिफ्ट के बाद शिफ्ट.
यह मोटर 4,000 आरपीएम की नाममात्र गति से 5,000 आरपीएम की अधिकतम गति के साथ चलता है, 2.0 एनएम का स्टॉल टॉर्क और 0.75 किलोवाट (1.0 एचपी) का नाममात्र आउटपुट प्रदान करता है। पीक टॉर्क 8.3 एनएम तक पहुंचता है,उच्च गति पोजिशनिंग अनुप्रयोगों में त्वरण मांगों के लिए इसे ठोस पंच देइसका वजन 4.3 किलोग्राम है और यह प्रदर्शन को कम किए बिना मशीन टूल्स के तंग आवरणों में फिट होने के लिए पर्याप्त कॉम्पैक्ट है।
B100 संस्करण एक सीधी शाफ्ट (φ10 मिमी) और FANUC अल्फा iA1000 पल्स कोडर के साथ आता है, जो उच्च-रिज़ॉल्यूशन स्थिति प्रतिक्रिया को सक्षम करता है जो बंद-लूप सर्वो नियंत्रण के लिए आवश्यक है।इस विन्यास पर कोई एकीकृत ब्रेक नहीं है, पदचिह्न और जड़ता को बनाए रखते हुए, रोटर की जड़ता 0.000526 किलोग्राम*एम2 है।
तकनीकी विनिर्देश एक नज़र में
| पैरामीटर |
मूल्य |
| नामित आउटपुट |
0.75 किलोवाट / 1.0 एचपी |
| नामित गति |
4,000 आरपीएम |
| अधिकतम गति |
5,000 आरपीएम |
| स्टॉल टॉर्क |
2.0 एनएम |
| अधिकतम टोक़ |
8.3 एनएम |
| स्टॉल करंट |
3.5 ए (आरएमएस) |
| टोक़ स्थिर |
0.57 एनएम/ए (आरएमएस) |
| रोटर इनेर्शिया |
0.000526 किलोग्राम*मी2 |
| कवच प्रतिरोध |
1.1 Ω |
| थर्मल समय स्थिर |
20 मिनट |
| शाफ्ट का प्रकार |
सीधा, φ10 मिमी |
| एन्कोडर |
अल्फा iA1000 पल्स कोडर |
| वजन |
4.3 किलो |
जहाँ इसका इस्तेमाल किया जाता है
A06B-0205-B100 सीएनसी मशीनिंग केंद्रों, टर्निंग केंद्रों और मिलिंग मशीनों के लिए एक प्राकृतिक फिट है जहां कॉम्पैक्ट एक्सिस मोटर्स को FANUC सर्वो एम्पलीफायरों के साथ जोड़ा जाता है।यह रोबोटिक वर्कसेल में भी उपयोग करता है।, स्वचालित असेंबली लाइनें, और बहु-अक्ष वाले गेंट्री सिस्टम जहां भिन्न गति पर लगातार टोक़ प्रतिक्रिया पर बातचीत नहीं की जा सकती है।
अल्फा iF श्रृंखला को एकीकरण को ध्यान में रखते हुए डिजाइन किया गया था ∙ ये मोटर्स व्यापक FANUC सर्वो पारिस्थितिकी तंत्र के भीतर काम करते हैं,FANUC सीएनसी प्रणालियों से परिचित इंजीनियरों के लिए पैरामीटर सेटअप और समस्या निवारण को सरल बनानापल्स कोडर आउटपुट सिग्नल कंडीशनिंग की आवश्यकता के बिना सीधे FANUC सर्वो ड्राइव में फ़ीड करता है।
संगतता और विनिमेयता
यह मोटर αi एम्पलीफायर परिवार के FANUC सर्वो एम्पलीफायर मॉड्यूल के साथ संगत है।यह अधिकांश मामलों में ड्राइव मापदंडों में परिवर्तन की आवश्यकता के बिना मौजूदा मशीन प्रतिष्ठानों में पहने या क्षतिग्रस्त मोटर्स को बदल सकता है. जब कोई प्रतिस्थापन सोर्सिंग,हमेशा मूल इकाई के खिलाफ शाफ्ट विन्यास और एन्कोडर प्रकार की जांच करें ️ प्रत्यय कोड में सूक्ष्म अंतर का मतलब हो सकता है विभिन्न कनेक्टर अभिविन्यास या शाफ्ट आयाम.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: A06B-0205-B100 और A06B-0205-B000 में क्या अंतर है?
A: मुख्य अंतर शाफ्ट और कनेक्टर विन्यास में निहित है। B100 संस्करण में एक सीधा शाफ्ट है जिसमें कोई कुंजी मार्ग नहीं है,जबकि B000 आधार विन्यास है ️ शाफ्ट और कनेक्टर लेआउट विवरण प्रत्यय वेरिएंट के बीच भिन्न होते हैं. प्रतिस्थापन आदेश देने से पहले हमेशा मूल मोटर के प्रत्यय की जांच करें.
Q2: कौन सा FANUC सर्वो ड्राइव इस मोटर के साथ संगत है?
उत्तर: इस मोटर को FANUC αi श्रृंखला के सर्वो एम्पलीफायरों के साथ काम करने के लिए डिज़ाइन किया गया है। B100 पर अल्फा iA1000 पल्स कोडर FANUC सीएनसी सिस्टम के साथ मूल रूप से FSSB (FANUC सीरियल सर्वो बस) का उपयोग करके संवाद करता है।अक्ष असाइनमेंट और पैरामीटर सेटिंग्स के लिए ड्राइव प्रलेखन देखें.
Q3: क्या A06B-0205-B100 में एक रखरखाव ब्रेक शामिल है?
A: नहीं. B100 कॉन्फ़िगरेशन में एक एकीकृत होल्डिंग ब्रेक शामिल नहीं है. यदि आपके आवेदन में एक्सिस ब्रेकिंग की आवश्यकता होती है, उदाहरण के लिए,एक ऊर्ध्वाधर धुरी है कि स्थिति जब बिजली काट दिया जाता है पकड़ना चाहिए, एक अलग प्रत्यय कोड द्वारा पहचाना जा सकता है।
Q4: अपेक्षित सेवा जीवन क्या है, और विफलता का कारण क्या होता है?
A: सामान्य परिचालन स्थितियों और नियमित रखरखाव के तहत, FANUC अल्फा iF मोटर्स लंबे सेवा जीवन के लिए जाने जाते हैं। सबसे आम विफलता मोड में एन्कोडर बिगड़ना, असर पहनना,और ओवरहीटिंग या अत्यधिक कंपन के कारण घुमावदार इन्सुलेशन की गिरावटमोटर को नामित भार और परिवेश तापमान के अंतर्गत रखने से इसका सेवा जीवन काफी बढ़ जाता है।
Q5: क्या इस मोटर की मरम्मत की जा सकती है या इसे तुरंत बदल दिया जाना चाहिए?
एः दोनों विकल्प विफलता के प्रकार के आधार पर व्यवहार्य हैं। एन्कोडर विफलता और असर प्रतिस्थापन आम तौर पर FANUC- अधिकृत मरम्मत सुविधाओं द्वारा संभाला जाता है। घुमाव या गंभीर यांत्रिक क्षति के लिए,प्रतिस्थापन आम तौर पर अधिक लागत प्रभावी होता है। पुनर्निर्मित इकाइयां बाजार पर उपलब्ध हैं और जब मूल नए स्टॉक का नेतृत्व समय लंबा होता है तो यह एक व्यावहारिक विकल्प हो सकता है।
