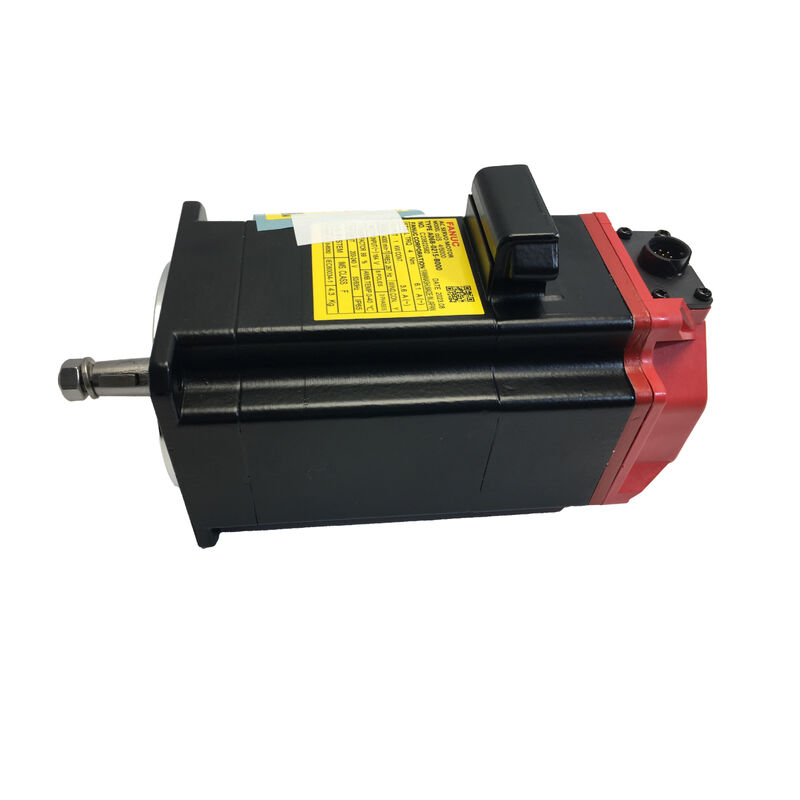

फैनुक एसी सर्वो मोटर A06B-0212-B001

βis सीरीज · नो ब्रेक · सीएनसी हॉरिजॉन्टल एक्सिस फीड कंट्रोल के लिए कॉम्पैक्ट एसी सर्वो मोटर

कंसिस्टेंसी वह परफॉरमेंस मीट्रिक है जो सबसे ज्यादा मायने रखती है

पीक टॉर्क नंबर डेटाशीट पर अच्छे लगते हैं। प्रोडक्शन एनवायरनमेंट वास्तव में क्या मापता है, वह कुछ अलग है: क्या एक्सिस पार्ट 1 और पार्ट 10,000 पर अपनी टॉलरेंस बनाए रखता है। क्या शिफ्ट के आखिरी साइकिल की सरफेस फिनिश पहले वाले से मेल खाती है। क्या मोटर ऐसे वैरिएबल पेश करती है जिन्हें सीएनसी को कंपन्सेट करना पड़ता है, या वह शांत रहती है और कंट्रोल सिस्टम को अपना काम करने देती है।

फैनुक A06B-0212-B001 दूसरे सेट के मानदंडों के इर्द-गिर्द बनाया गया है। यह FANUC की βis सर्वो मोटर सीरीज से संबंधित है — एक ऐसी लाइनअप का कॉम्पैक्ट टियर जो हर प्रमुख मैन्युफैक्चरिंग सेक्टर में मशीन टूल्स को पावर देता है — और यह इंटीग्रेटेड ब्रेक के बिना चलती है, जिसे हॉरिजॉन्टल एक्सिस एप्लीकेशन के लिए कॉन्फ़िगर किया गया है जहां ग्रेविटी होल्डिंग समीकरण का हिस्सा नहीं है। जो बचा है वह एक मोटर है जो उस चीज़ के लिए ऑप्टिमाइज़ की गई है जिसकी फीड एक्सिस को वास्तव में आवश्यकता होती है: सटीक, दोहराने योग्य गति जो पूरे प्रोडक्शन डे में लगातार डिलीवर होती है, सीधे FANUC ड्राइव सिस्टम से जुड़ी होती है बिना कम्पैटिबिलिटी ओवरहेड के जो नॉन-ओईएम विकल्पों के साथ आता है।

विनिर्देश

इंजीनियरिंग निर्णय जो प्रोडक्शन में दिखाई देते हैं

एब्सोल्यूट एन्कोडर — इंफ्रास्ट्रक्चर के बिना एक्सिस अवेयरनेस।पोजीशन डेटा सीरियल एन्कोडर में लगातार स्टोर किया जाता है, जो किसी भी बाहरी बैटरी या मैकेनिकल रेफरेंस सिस्टम से स्वतंत्र होता है। जब मशीन रीस्टार्ट होती है — चाहे वह प्लान्ड शटडाउन, इमरजेंसी स्टॉप, या पावर इंटरप्शन के बाद हो — कंट्रोलर को पहले से ही पता होता है कि एक्सिस कहां है। कोई होमिंग रूटीन नहीं। कोई रीपोजिशनिंग डिले नहीं। अगला साइकिल एक ज्ञात, सत्यापित पोजीशन से शुरू होता है।

शाफ्ट एंड पर IP67 — वह डिटेल जो दीर्घायु निर्धारित करती है।शाफ्ट सील मोटर का सबसे अधिक उजागर बिंदु है। एक्टिव मशीनिंग एनवायरनमेंट में, कटिंग फ्लूइड सिर्फ छीटता नहीं है — यह धुंध बनता है, यह माइग्रेट करता है, और यह किसी भी गैप में घुस जाता है जो हाउसिंग प्रदान करता है। शाफ्ट सील पर IP67 रेटिंग वह स्पेसिफिकेशन है जो लंबे समय तक कूलेंट को एन्कोडर और बेयरिंग कैविटी में जाने से रोकती है, न कि केवल ऑपरेशन के पहले हफ्तों के दौरान।

टॉर्क डिलीवरी जो स्पीड के साथ नहीं बदलती।लो-स्पीड टॉर्क रिपल एक मोटर कैरेक्टरिस्टिक है जो फिनिशिंग पास के दौरान मशीनीकृत सतहों पर सीधे ट्रांसफर होती है। βis वाइंडिंग ज्योमेट्री ऑपरेटिंग स्पीड रेंज के पूरे स्पेक्ट्रम में इस आउटपुट इरेगुलैरिटी को कंट्रोल करती है। परिणाम सरफेस फिनिश कंसिस्टेंसी है जो मोटर के अपने व्यवहार से आती है, न कि सीएनसी को उसके आसपास कंपन्सेट करना पड़ता है।

लगातार ऑपरेशन के माध्यम से थर्मल इक्विलिब्रियम।एक मोटर जिसका तापमान शिफ्ट की शुरुआत में स्थिर हो जाता है और वहीं बना रहता है, वह घंटे एक से घंटे दस तक प्रेडिक्टेबल एक्सिस व्यवहार उत्पन्न करती है। A06B-0212-B001 पर इंसुलेशन क्लास और बेयरिंग सिलेक्शन दोनों को सस्टेन्ड ड्यूटी के लिए चुना गया है — उन मशीनों के लिए नहीं जो ऑपरेशन्स के बीच लंबे कूल-डाउन पीरियड के साथ ऑन और ऑफ होती हैं।

एक फ्रेम साइज जो इंस्टॉलेशन ऑप्शन खोलता है।कॉम्पैक्ट βis एनवेलप मशीन प्लेटफॉर्म में फिट होता है जहां बड़े सर्वो मोटर बस फिट नहीं होते हैं। यह परफॉरमेंस लिमिटेशन नहीं है — यह वह विशिष्ट डिजाइन कैरेक्टरिस्टिक है जो इस मोटर को उन मशीनों की श्रेणी के लिए सही फिट बनाती है जो कुछ भी बड़ा नहीं रख सकतीं।

जिन मशीनों में यह मोटर काम करती है

उन सीएनसी एप्लीकेशन के बारे में सोचें जहां फीड एक्सिस मोटर से अपेक्षा की जाती है कि वह अपेक्षाकृत छोटे इंस्टॉलेशन स्पेस में, उच्च संख्या में साइकिल करे, उन टॉलरेंस के साथ जिनमें मोटर के परफॉरमेंस वैरिएबल होने की गुंजाइश नहीं है। यह वह प्रोफाइल है जिसे यह मोटर संबोधित करती है।

कॉम्पैक्ट सीएनसी लेथ।टर्न‍िंग सेंटर पर X और Z एक्सिस फीड कंट्रोल जो मीडियम-टू-हाई साइकिल काउंट पर चलते हैं। एब्सोल्यूट एन्कोडर पार्ट्स के बीच होमिंग सीक्वेंस की आवश्यकता के बिना बैच चेंज और शिफ्ट ट्रांजिशन में पोजिशनिंग रेफरेंस को बरकरार रखता है।

स्मॉल वर्टिकल मशीनिंग सेंटर।कॉम्पैक्ट VMC प्लेटफॉर्म में, उपलब्ध मोटर माउंटिंग स्पेस एक हार्ड कंस्ट्रेंट है। βis स्मॉल फ्रेम एन्कोडर स्पेसिफिकेशन या ड्राइव कम्पैटिबिलिटी से समझौता किए बिना स्पेस की समस्या को हल करता है जिस पर FANUC कंट्रोल सिस्टम निर्भर करता है।

ड्रिलिंग और टैपिंग सेंटर।टैपिंग सेंटर पर फीड एक्सिस प्रोडक्शन डे के दौरान लगातार दिशा बदलती है। लो इनर्टिया और फास्ट टॉर्क रिस्पांस मोटर कैरेक्टरिस्टिक्स हैं जो साइकिल टाइम को लगातार बनाए रखते हैं और साइकिलों में पोजिशनल एरर को जमा होने से रोकते हैं।

सेकेंडरी और ऑक्जिलरी एक्सिस।मल्टी-प्रोसेस मशीनों पर रोटरी टेबल, टूल चेंजर, चिप रिमूवल सिस्टम और पैलेट पोजिशनिंग मैकेनिज्म को FANUC प्रोटोकॉल कम्पैटिबिलिटी और विश्वसनीय पोजिशनिंग की आवश्यकता होती है, लेकिन उन्हें αi-सीरीज मोटर के फिजिकल साइज या आउटपुट कैपेसिटी की आवश्यकता नहीं होती है। βis सीरीज इन रोल्स के लिए सही टियर है, और A06B-0212-B001 इसके कॉम्पैक्ट एंड पर स्थित है।

सेकेंडरी मार्केट क्या गलत करता है — और इसकी क्या कीमत है

यूज्ड, रिफर्बिश्ड और रीमैन्युफैक्चर्ड FANUC सर्वो मोटर वॉल्यूम में मार्केट में घूमती हैं। उस इन्वेंट्री का कुछ हिस्सा वैध और ठीक से डिस्क्लोज्ड है। इसका एक महत्वपूर्ण हिस्सा नहीं है — ऑपरेटिंग हिस्ट्री वाली यूनिट्स जिन्हें ऐसे लेबल नहीं किया गया है, जिन्हें नए स्टॉक के साथ इस तरह से प्रस्तुत किया गया है कि अंतर को मिस करना आसान हो जाता है।

व्यावहारिक समस्या कीमत का अंतर नहीं है। यह सूचना का अंतर है। एक रिफर्बिश्ड मोटर जो साफ दिखती है, वह आपको यह नहीं बताती कि एन्कोडर ने कितने घंटे लॉग किए हैं, वाइंडिंग इंसुलेशन कितने थर्मल साइकिल से गुजरा है, या बेयरिंग पिछले लोडिंग कंडीशन से इंटरमिटेंट फैटीग ले जा रहे हैं या नहीं। वह जानकारी मोटर के बाहरी हिस्से पर दिखाई नहीं देती है। यह बाद में, प्रोडक्शन में, धीरे-धीरे बढ़ते एक्सिस फॉलोइंग एरर, एक इंटरमिटेंट एन्कोडर फॉल्ट, या सर्विस के महीनों बाद विकसित होने वाले बेयरिंग नॉइज़ के रूप में दिखाई देती है।

एक नए A06B-0212-B001 से शुरुआत करने से वह अनिश्चितता समाप्त हो जाती है। फैक्ट्री बेयरिंग। जीरो घंटे पर एक एन्कोडर। सर्विस लाइफ की शुरुआत में वाइंडिंग इंसुलेशन। इंस्टॉलेशन की तारीख से प्रभावी फुल ओईएम वारंटी। मोटर एक मशीन के अंदर, बिना निगरानी के, सालों तक चलेगी। जिस कंडीशन में यह शुरू होती है, वह वह फाउंडेशन है जिस पर बाकी सब कुछ बनता है।

इंस्टॉलेशन चेकलिस्ट और सर्विस गाइडेंस

मोटर मशीन पर आने से पहले:मोटर के करंट स्पेसिफिकेशन के मुकाबले βi एम्पलीफायर मॉड्यूल रेटिंग को क्रॉस-रेफरेंस करें। यहां एक मिसमैच पहले पावर-ऑन तक स्पष्ट नहीं होता है, और इसे ड्राइव कैबिनेट में हल करने में प्लानिंग स्टेज में पकड़ने से ज्यादा समय लगता है। मशीन माउंटिंग ड्राइंग के मुकाबले शाफ्ट डायमेंशन और कनेक्टर पोजीशन को भी वेरिफाई करें — βis जनरेशन के बीच डायमेंशनल एजम्प्शन ने इंस्टॉलेशन प्रॉब्लम पैदा की हैं जिन्हें ड्राइंग चेक से रोका जा सकता था।

पहली पावर-ऑन पर:प्रोडक्शन पैरामीटर्स को कमिट करने से पहले लो-स्पीड डायग्नोस्टिक मूव के माध्यम से एक्सिस चलाएं। कन्फर्म करें कि एन्कोडर फीडबैक क्लीन है, फॉलोइंग एरर स्पेसिफिकेशन के भीतर है, और ड्राइव कोई फॉल्ट रिपोर्ट नहीं कर रहा है। इसमें कुछ मिनट लगते हैं और भविष्य के सर्विस चेक के दौरान तुलना के लिए एक बेसलाइन स्थापित होती है।

प्रोडक्शन सर्विस के दौरान:समय-समय पर सीएनसी डायग्नोस्टिक स्क्रीन के माध्यम से एक्सिस फॉलोइंग एरर की निगरानी करें। हफ्तों में एक धीमी ऊपर की ओर प्रवृत्ति — अचानक हार्ड अलार्म के बजाय — कूलेंट-एक्सपोज्ड एनवायरनमेंट में एन्कोडर केबल सील डिग्रेडेशन का कैरेक्टरिस्टिक अर्ली वार्निंग है। उस स्टेज पर एड्रेस किया गया, फिक्स एक केबल रिप्लेसमेंट है जिसे प्लान्ड मेंटेनेंस विंडो में शेड्यूल किया गया है। प्रोग्रेस करने के लिए छोड़ दिया गया, यह एक अनप्लान्ड स्टॉप बन जाता है।

स्टोर्ड यूनिट्स के लिए:स्टोरेज तापमान 0 °C और 40 °C के बीच, रिलेटिव ह्यूमिडिटी 75% से कम, बिना कंडेनसेशन के बनाए रखें। बेयरिंग ब्रिनेलिंग को लगातार स्टैटिक कॉन्टैक्ट लोड के तहत रोकने के लिए हर छह महीने में शाफ्ट को हाथ से घुमाएं। यूनिट को इंस्टॉलेशन के दिन तक ओरिजिनल सील्ड पैकेजिंग में रखें।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A06B-0212-B001 में बिल्ट-इन ब्रेक शामिल है?नहीं। B001 सफिक्स नो-ब्रेक कॉन्फ़िगरेशन को दर्शाता है। यह मोटर हॉरिजॉन्टल एक्सिस उपयोग के लिए डिज़ाइन की गई है जहां पावर हटाए जाने पर लोड को मैकेनिकल रूप से होल्ड करने की आवश्यकता नहीं होती है। वर्टिकल एक्सिस या ग्रेविटी-लोडेड कंडीशन से जुड़े एप्लीकेशन के लिए βis सीरीज के भीतर ब्रेक-इक्विप्ड वेरिएंट की आवश्यकता होती है — A06B-0212-B001 उन उपयोग केसेस के लिए सही स्पेसिफिकेशन नहीं है।

Q2: इस मोटर को चलाने के लिए कौन सा एम्पलीफायर आवश्यक है?A06B-0212-B001 FANUC βi SVU या βi SVM सीरीज सर्वो एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन की गई है। एम्पलीफायर मॉड्यूल की क्षमता मोटर के रेटेड करंट से मेल खानी चाहिए — ऑर्डर करने से पहले सही पेयरिंग की पुष्टि करें। यह उन चेकों में से एक है जिन्हें सबसे अधिक बार छोड़ दिया जाता है और पहले स्टार्टअप पर ड्राइव अलार्म के लिए सबसे अधिक विश्वसनीय रूप से जिम्मेदार होता है।

Q3: क्या यह मोटर एक पुराने β-सीरीज यूनिट के रिप्लेसमेंट के रूप में काम करेगी?डायरेक्ट प्लग-एंड-प्ले रिप्लेसमेंट के रूप में नहीं। βis सीरीज ओरिजिनल β-सीरीज की तुलना में एक अपडेटेड सीरियल एन्कोडर प्रोटोकॉल का उपयोग करती है, जिसके लिए इंस्टॉलेशन के बाद सीएनसी पैरामीटर परिवर्तनों की आवश्यकता होती है। मोटर जनरेशन के बीच फिजिकल कनेक्टर पोजीशन भी भिन्न हो सकती है। एक्सिस चलाने से पहले फिट की पुष्टि करें और पैरामीटर रिव्यू की योजना बनाएं — साझा सीरीज नाम से बैकवर्ड कम्पैटिबिलिटी का अनुमान न लगाएं।

Q4: कौन से FANUC सीएनसी सिस्टम इस मोटर का समर्थन करते हैं?A06B-0212-B001 FANUC 0i-D, 0i-F, 30i, 31i, और 32i सीरीज कंट्रोलर्स के साथ कम्पैटिबल है जब उपयुक्त βi-सीरीज सर्वो एम्पलीफायर के साथ पेयर किया जाता है। इस रेंज के बाहर के कंट्रोलर जनरेशन के लिए, इस मोटर को स्पेसिफाई करने से पहले कम्पैटिबिलिटी की स्वतंत्र रूप से पुष्टि की जानी चाहिए।

Q5: मैं खरीदने से पहले यूनिट के नए होने की पुष्टि कैसे करूं?नई यूनिट्स सील्ड FANUC पैकेजिंग में आती हैं जिनमें ऑथेंटिसिटी लेबल बरकरार होते हैं, एक शाफ्ट जिस पर कीवे पर कोई वियर या कॉन्टैक्ट मार्किंग नहीं दिखती है, और एक सीरियल नंबर जिसका कोई पिछला सर्विस हिस्ट्री नहीं है। विक्रेता से लिखित रूप में नए स्टॉक स्टेटस की पुष्टि करने के लिए कहें और यदि अनुरोध किया जाए तो सोर्सिंग डॉक्यूमेंटेशन प्रदान करें। यदि पैकेजिंग खोली गई है या सोर्सिंग विवरण उपलब्ध नहीं हैं, तो खरीद पूरी होने से पहले स्पष्टीकरण की आवश्यकता है।
