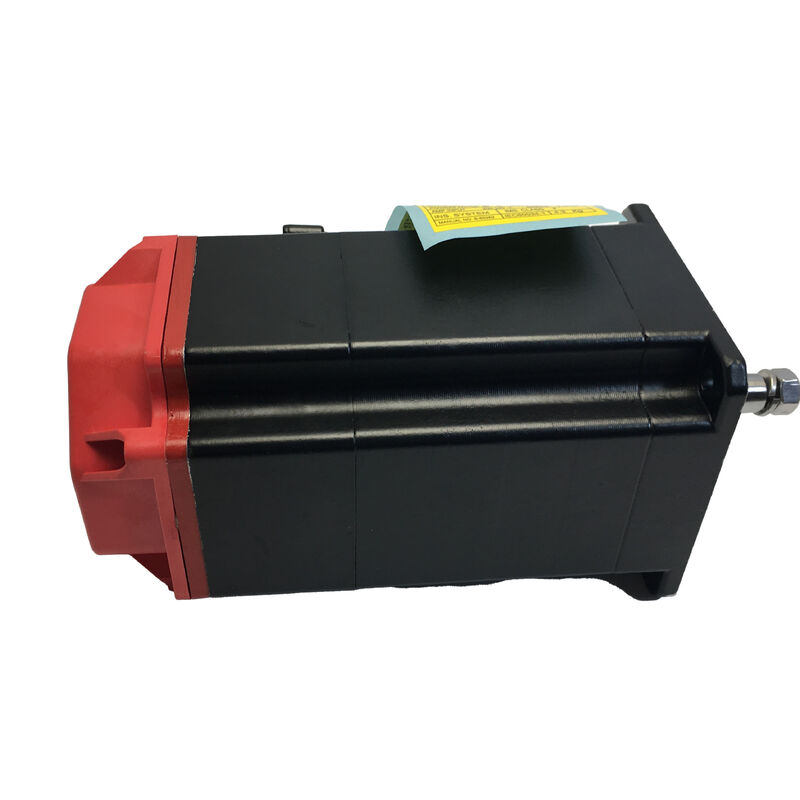

फैनुक एसी सर्वो मोटर A06B-0215-B100 — उच्च-चक्र सीएनसी अनुप्रयोगों के लिए कॉम्पैक्ट βis सीरीज़ मोटर

βis सीरीज़ · कोई ब्रेक नहीं · सीएनसी फीड अक्ष नियंत्रण के लिए कॉम्पैक्ट एसी सर्वो मोटर

छोटी मोटर। गंभीर काम।

यह धारणा कि कॉम्पैक्ट सर्वो मोटर कम मांग वाले काम को संभालती है, व्यवहार में लागू नहीं होती है। उच्च-चक्र ड्रिलिंग सेंटर या तीन शिफ्ट में चलने वाली प्रिसिजन लेथ पर, फीड अक्ष मोटर मशीन के सबसे अधिक काम करने वाले घटकों में से एक होती है — प्रति घंटे सैकड़ों बार गति बढ़ाना, धीमा करना और उलटना, जिसमें पोजिशनिंग टॉलरेंस बिल्कुल भी नहीं हिलती है।

फैनुक A06B-0215-B100 ठीक उसी तरह के काम के लिए बनाया गया है। यह एक βis-सीरीज़ एसी सर्वो मोटर है जो छोटे फ्रेम में आती है, जिसे क्षैतिज अक्ष उपयोग के लिए बिना ब्रेक के कॉन्फ़िगर किया गया है, और इसे FANUC-नियंत्रित मशीनों में सीधे फिट करने के लिए डिज़ाइन किया गया है, जिसमें तीसरे पक्ष के विकल्पों द्वारा नियमित रूप से पेश की जाने वाली कमीशनिंग की परेशानी नहीं होती है। ड्राइव FANUC बोलता है। कंट्रोलर FANUC बोलता है। मोटर भी बोलती है — और यह संरेखण पहली साइकिल से ही मशीन के व्यवहार में दिखाई देता है।

विनिर्देश

वास्तविक उत्पादन की स्थितियों के लिए निर्मित

कूलेंट कहीं नहीं जा रहा है। अधिकांश सीएनसी वातावरणों में कटिंग फ्लूइड शामिल होता है — धुंध के रूप में, स्प्रे के रूप में, या मशीन बेस के पास जमा तरल के रूप में। A06B-0215-B100 में IP67 शाफ्ट सील है, जिसका अर्थ है कि तरल प्रवेश के लिए सबसे कमजोर प्रवेश बिंदु विशेष रूप से विसर्जन जोखिम के लिए रेटेड है। यह कोई मार्केटिंग दावा नहीं है; यह वह विनिर्देश है जिसे शाफ्ट सील को शिफ्ट दर शिफ्ट पूरा करने के लिए इंजीनियर किया गया है।

बिजली आपूर्ति पर निर्भर न रहने वाली पोजीशन मेमोरी। एब्सोल्यूट सीरियल एन्कोडर बिना रेफरेंस बैटरी या होमिंग सीक्वेंस के अक्ष की स्थिति को बनाए रखता है। जब मशीन एक नियोजित स्टॉप या एक अनियोजित स्टॉप के बाद पावर बैक अप करती है, तो कंट्रोलर को पहले से ही पता होता है कि अक्ष कहाँ है। उत्पादन बिना किसी देरी के फिर से शुरू होता है।

कम गति पर स्मूथ आउटपुट पीक नंबरों से अधिक महत्वपूर्ण है। उच्च टॉर्क रिपल वाली मोटर धीमी फिनिशिंग पास में सतह की अनियमितताएं पैदा करती है — वे जो पार्ट में दिखाई देती हैं और कंट्रोलर द्वारा क्षतिपूर्ति नहीं की जा सकती हैं। βis वाइंडिंग ज्यामिति पूरे गति रेंज में लगातार टॉर्क डिलीवरी बनाए रखती है, जो सतह फिनिश वर्क के लिए मायने रखती है।

केवल स्टार्टअप पर नहीं, बल्कि समय के साथ थर्मल व्यवहार। इस मोटर पर इंसुलेशन क्लास और बेयरिंग स्पेसिफिकेशन को निरंतर ड्यूटी के लिए चुना गया है। एक मोटर जो लंबी शिफ्ट के दौरान अपने थर्मल संतुलन को बनाए रखती है, वह अनुमानित व्यवहार करती है। जो ऐसा नहीं करती है, वह एक चर पेश करती है जिसे बाहर से निदान करना वास्तव में कठिन होता है।

यह मोटर कहाँ काम करती है

सीएनसी टर्निंग सेंटर — कॉम्पैक्ट लेथ पर फीड अक्ष नियंत्रण जहां उच्च पार्ट काउंट में लगातार टूल पोजिशनिंग मुख्य आवश्यकता है। एब्सोल्यूट एन्कोडर पार्ट और शिफ्ट के बीच पोजिशनिंग रेफरेंस को बरकरार रखता है।

छोटे वर्टिकल मशीनिंग सेंटर — सीमित इंस्टॉलेशन स्पेस वाली मशीनों पर X और Y अक्ष ड्राइव। βis छोटा फ्रेम वहां फिट होता है जहां मिड-रेंज मोटर फिट नहीं होतीं, एन्कोडर सटीकता या ड्राइव कम्पैटिबिलिटी से समझौता किए बिना।

टैपिंग और ड्रिलिंग सेंटर — उच्च रिवर्सल फ्रीक्वेंसी और तेज साइकिल टाइम द्वारा परिभाषित अनुप्रयोग। मोटर की कम जड़ता और त्वरित टॉर्क प्रतिक्रिया साइकिल टाइम को टाइट रखती है, बिना साइकिल में पोजिशनल एरर जमा हुए।

सहायक अक्ष और रोटरी सिस्टम — मल्टी-प्रोसेस मशीनों पर सेकेंडरी अक्ष — रोटरी टेबल, टूल चेंजर, पैलेट पोजिशनिंग — जहां पूर्ण FANUC इंटीग्रेशन मायने रखता है लेकिन αi-सीरीज़ पावर और लागत एप्लिकेशन की आवश्यकता से अधिक है।

स्थिति का प्रश्न — और यह पूछने लायक क्यों है

FANUC सर्वो मोटर बाजार का एक महत्वपूर्ण हिस्सा रीफर्बिश्ड यूनिट्स से बना है जिन्हें हमेशा इस तरह से लेबल नहीं किया जाता है। वे साफ दिखते हैं। शाफ्ट पर कोई दृश्यमान घिसाव नहीं दिखता है। पैकेजिंग मूल के करीब भी दिख सकती है।

जो दिखाई नहीं देता है: एन्कोडर कितने घंटे चला है, वाइंडिंग इंसुलेशन कितने थर्मल साइकिल से गुजरा है, क्या बेयरिंग किसी बिंदु पर एक कोण पर लोड किए गए थे और आंतरिक थकान ले जा रहे हैं। यह इतिहास आगमन पर दिखाई नहीं देता है — यह छह महीने या एक साल बाद, उत्पादन के दौरान, एक मशीन पर दिखाई देता है जिसे पार्ट्स चलाने के लिए शेड्यूल किया गया है।

एक नई A06B-0215-B100 में ऐसा कोई इतिहास नहीं है। फैक्ट्री बेयरिंग, शून्य घंटे पर एक एन्कोडर, और वारंटी कवरेज जो पहले दिन से लागू होता है। एक ऐसे घटक के लिए जो वर्षों तक मशीन के अंदर अनअटेंडेड चलेगा, यूनिट को स्थापित करने से पहले सत्यापित करने के लिए ये उचित चीजें हैं।

इंस्टॉलेशन और ऑनगोइंग सर्विस

इंस्टॉलेशन से पहले, मोटर के रेटेड करंट के मुकाबले एम्पलीफायर मॉड्यूल की क्षमता सत्यापित करें और सुनिश्चित करें कि फिजिकल डायमेंशन आपकी माउंटिंग व्यवस्था में फिट हों। इसे ड्रॉइंग के साथ करें, अनक्रैटिंग से पहले — मोटर के मशीन पर आने के बाद नहीं।

एक बार चालू होने पर, देखने योग्य डायग्नोस्टिक अक्ष फॉलोइंग एरर है। हफ्तों में धीमी, स्थिर वृद्धि का एक ट्रेंड — अचानक अलार्म के बजाय — आमतौर पर कूलेंट-एक्सपोज्ड इंस्टॉलेशन में एन्कोडर केबल सील के खराब होने का प्रारंभिक संकेत होता है। उस चरण में इसे पकड़ने का मतलब है केबल बदलना, न कि अनियोजित उत्पादन स्टॉप।

संग्रहीत यूनिट्स के लिए: उन्हें 0–40 डिग्री सेल्सियस पर रखें, आर्द्रता 75% से कम, कोई संघनन नहीं। बेयरिंग को लगातार स्थिर संपर्क लोड के तहत ब्रिनेलिंग से बचाने के लिए हर छह महीने में शाफ्ट को हाथ से घुमाएं। इंस्टॉलेशन के दिन तक अनपैक न करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह मोटर बिल्ट-इन ब्रेक के साथ आती है? नहीं। B100 कॉन्फ़िगरेशन में इंटीग्रेटेड ब्रेक शामिल नहीं है। यह मोटर क्षैतिज अक्ष अनुप्रयोगों के लिए डिज़ाइन की गई है जहां बिजली हटाए जाने पर लोड को होल्ड करने की आवश्यकता नहीं होती है। यदि आपके एप्लिकेशन में वर्टिकल अक्ष या गुरुत्वाकर्षण-लोडेड अक्ष शामिल है, तो βis सीरीज़ में ब्रेक-इक्विप्ड वेरिएंट का उपयोग किया जाना चाहिए।

Q2: A06B-0215-B100 के लिए किस ड्राइव हार्डवेयर की आवश्यकता है? यह मोटर FANUC βi SVU या βi SVM सीरीज़ सर्वो एम्पलीफायरों के साथ चलती है। एम्पलीफायर मॉड्यूल की क्षमता मोटर के रेटेड करंट से मेल खानी चाहिए — ऑर्डर करने से पहले सही पेयरिंग की पुष्टि करें। बेमेल एम्पलीफायर रेटिंग βis मोटरों पर सबसे आम इंस्टॉलेशन त्रुटियों में से एक है।

Q3: क्या यह पुरानी β-सीरीज़ मोटर के लिए डायरेक्ट रिप्लेसमेंट के रूप में काम करेगा? यह बदली जा रही विशिष्ट यूनिट पर निर्भर करता है। βis सीरीज़ में पहले के β-सीरीज़ मोटरों की तुलना में एक अपडेटेड एन्कोडर प्रोटोकॉल का उपयोग किया जाता है, जिसके लिए आमतौर पर सीएनसी कंट्रोलर में पैरामीटर परिवर्तन की आवश्यकता होती है। फिजिकल कनेक्टर लोकेशन भी भिन्न हो सकते हैं। यह प्लग-एंड-प्ले स्वैप नहीं है और इसे मशीन वायरिंग और कंट्रोलर पैरामीटर दोनों के खिलाफ सत्यापन की आवश्यकता है।

Q4: कौन से FANUC CNC सिस्टम कम्पैटिबल हैं? A06B-0215-B100 उपयुक्त βi एम्पलीफायर के साथ जोड़े जाने पर FANUC 0i-D, 0i-F, 30i, 31i, और 32i सीरीज़ कंट्रोलर के साथ कम्पैटिबल है। पुराने कंट्रोलर जनरेशन के लिए, इस मोटर को रिप्लेसमेंट के रूप में निर्दिष्ट करने से पहले कम्पैटिबिलिटी की पुष्टि की जानी चाहिए।

Q5: यह पुष्टि करने का सबसे अच्छा तरीका क्या है कि बेची जा रही यूनिट वास्तव में नई है? बरकरार लेबल वाले सील किए गए FANUC पैकेजिंग की जांच करें, एक शाफ्ट जो कीवे या शाफ्ट एंड पर कोई घिसाव नहीं दिखाता है, और एक सीरियल नंबर जिसका कोई पिछला सर्विस या रिपेयर रिकॉर्ड नहीं है। एक विक्रेता जो नई स्टॉक मूल की पुष्टि करने वाले दस्तावेज प्रदान कर सकता है, एक उचित आधार रेखा है। यदि पैकेजिंग खोली गई है या सोर्सिंग दस्तावेज उपलब्ध नहीं हैं, तो यूनिट स्वीकार करने से पहले पूछें।
