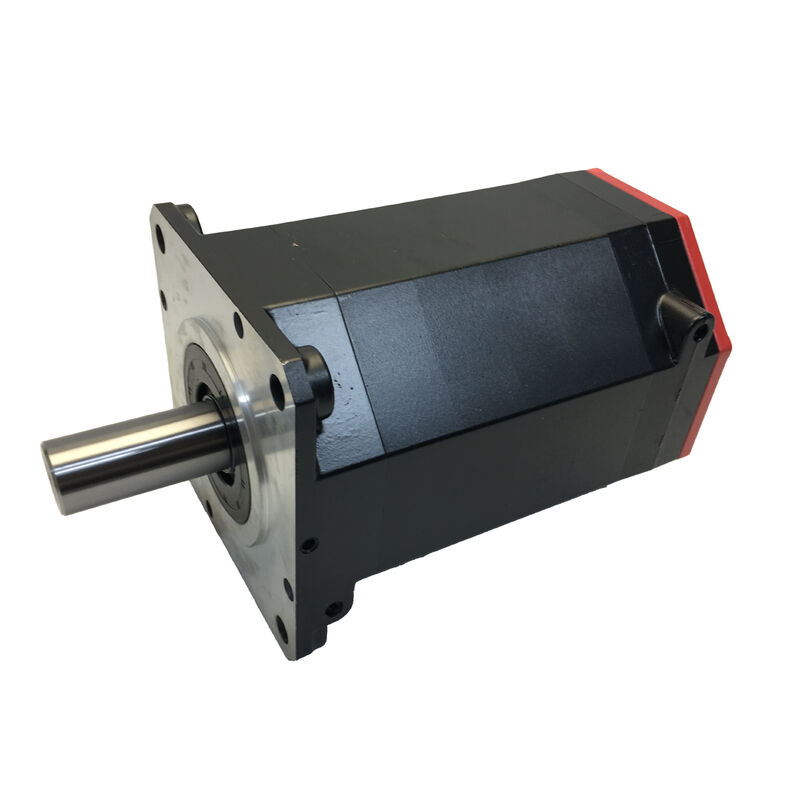

फ़ैनुक एसी सर्वो मोटर A06B-0221-B000

βis सीरीज़ · कोई ब्रेक नहीं · सीएनसी मशीन टूल्स के लिए उच्च-सटीकता एसी सर्वो

सटीकता अक्ष से शुरू होती है

सीएनसी मशीन में हर पोजिशनिंग त्रुटि कहीं न कहीं से उत्पन्न होती है — एक घिसा हुआ एन्कोडर, एक थर्मल रूप से अस्थिर वाइंडिंग, एक मोटर जो ड्राइव सिस्टम के लिए सही फिट नहीं थी जिसके साथ इसे जोड़ा गया था। फ़ैनुक A06B-0221-B000 इन तीनों चर को समाप्त करने के लिए बनाया गया है।

यह फ़ैनुक की βis सीरीज़ से संबंधित है: उनके सर्वो मोटर लाइनअप का कॉम्पैक्ट-एंड वर्कहॉर्स, जो विभिन्न प्रकार के छोटे और मध्यम आकार के सीएनसी प्लेटफॉर्म पर उपयोग किया जाता है जहां जगह सीमित है लेकिन सटीकता की आवश्यकताएं नहीं हैं। B000 पदनाम का मतलब है कि यह यूनिट एकीकृत ब्रेक के बिना शिप होती है — एक कॉन्फ़िगरेशन जो क्षैतिज अक्षों के लिए उपयुक्त है जहां पावर हटाए जाने पर मोटर गुरुत्वाकर्षण के विरुद्ध लोड को रोकने के लिए जिम्मेदार नहीं है।

इसके बदले में आपको एक हल्का असेंबली, सरल ड्राइव कैबिनेट वायरिंग, और एक मोटर मिलती है जो सीधे फ़ैनुक के βi एम्पलीफायर आर्किटेक्चर में बिना किसी अनुकूलन परत के जुड़ती है।

तकनीकी विशिष्टताएँ

जब कोई मोटर मशीन के अंदर चल रही हो तो चार चीजें मायने रखती हैं

इंस्टॉल होने के बाद आप सर्वो मोटर के साथ इंटरैक्ट नहीं करते हैं। यह वर्षों तक मशीन के अंदर, बिना निगरानी के चलती है। ये वे विशेषताएँ हैं जो निर्धारित करती हैं कि यह सुचारू रूप से चलती है या नहीं:

1. एब्सोल्यूट एन्कोडर — होमिंग की आवश्यकता नहीं। एन्कोडर लगातार स्थिति डेटा संग्रहीत करता है। पावर इंटरप्शन, आपातकालीन स्टॉप, या नियोजित शटडाउन के बाद, अक्ष अपनी सटीक अंतिम स्थिति पर वापस ऑनलाइन आ जाता है। कोई होमिंग रूटीन नहीं, कोई संदर्भ खोना नहीं, उत्पादन में वापस आने में कोई देरी नहीं।

2. IP67 शाफ्ट सील — कूलेंट एक्सपोज़र संभाला गया। सक्रिय मशीनिंग वातावरण में कूलेंट मिस्ट हर जगह पहुँचता है। A06B-0221-B000 पर शाफ्ट-एंड सील IP67 रेटेड है — विशेष आवधिक रखरखाव की आवश्यकता के बिना मोटर के पूरे सेवा जीवनकाल में दूषित पदार्थों को बाहर रखने के लिए डिज़ाइन किया गया है।

3. कम टॉर्क रिपल — सतहें साफ फिनिश होती हैं। धीमी फीड दरों पर, मोटर की अनियमितताएं सीधे मशीन की सतह पर छप जाती हैं। βis वाइंडिंग ज्यामिति गति सीमा में टॉर्क डिलीवरी को सुचारू रखती है, जिसका अर्थ है कि फिनिशिंग पास वह सतह गुणवत्ता उत्पन्न करते हैं जो टूल ज्यामिति प्राप्त करने के लिए डिज़ाइन की गई थी।

4. लंबी शिफ्ट के दौरान थर्मल स्थिरता। इंसुलेशन क्लास और बेयरिंग स्पेसिफिकेशन दोनों को निरंतर संचालन के लिए चुना गया है। एक मोटर जो दूसरे घंटे में ठंडी चलती है लेकिन दसवें घंटे में भटकने लगती है, ऐसी समस्याएं पैदा करती हैं जिन्हें स्रोत का पता लगाना मुश्किल होता है। यह भटकती नहीं है।

मशीन के प्रकार जिनमें इस मोटर का उपयोग किया जाता है

A06B-0221-B000 एक छोटी-फ्रेम मोटर है। यह वहां फिट होती है जहां बड़ी यूनिट फिट नहीं होती हैं, और यह पोजिशनिंग सटीकता और ड्राइव संगतता प्रदान करती है जिस पर फ़ैनुक-नियंत्रित मशीनें बनाई जाती हैं।

कॉम्पैक्ट सीएनसी टर्निंग सेंटर छोटे लेथ पर X और Z अक्ष फ़ीड जो मध्यम से उच्च चक्र गणना पर चलते हैं। एन्कोडर का एब्सोल्यूट फीडबैक मशीन के बैच के बीच में पुनरारंभ होने पर भी पार्ट-टू-पार्ट पोजिशनिंग को सुसंगत रखता है।

बेंचटॉप और छोटे VMC कॉम्पैक्ट वर्टिकल मशीनिंग सेंटर पर X और Y अक्ष नियंत्रण जो सटीक घटक उत्पादन, मोल्ड वर्क और टूलिंग निर्माण में उपयोग किए जाते हैं। मोटर का फुटप्रिंट वहां फिट होता है जहां बड़ी सर्वो यूनिट बस फिट नहीं हो सकतीं।

ड्रिलिंग और टैपिंग सेंटर ये मशीनें प्रति शिफ्ट सैकड़ों बार अक्ष दिशा को उलट देती हैं। A06B-0221-B000 उच्च-चक्र उलटफेर को साफ-सुथरा संभालता है, तेज टॉर्क प्रतिक्रिया के साथ और चक्रों के बीच कोई स्थितिगत त्रुटि संचय नहीं होता है।

सहायक और इंडेक्सिंग अक्ष टूल चेंजर, रोटरी टेबल और पैलेट इंडेक्सिंग सिस्टम जिन्हें αi-सीरीज़ मोटर के आकार और लागत के बिना पूर्ण फ़ैनुक प्रोटोकॉल एकीकरण की आवश्यकता होती है। βis सीरीज़ इन माध्यमिक भूमिकाओं के लिए सही स्तर है।

मोटर की स्थिति के प्रश्न पर

प्रयुक्त और नवीनीकृत सर्वो मोटर बाजार बड़ा है और हमेशा पारदर्शी रूप से लेबल नहीं किया जाता है। कई हजार ऑपरेटिंग घंटे वाली मोटर को साफ, पुन: पैक और सूचीबद्ध किया जा सकता है बिना उस इतिहास का खुलासा किए। बाहर से, यह एक नई यूनिट के समान दिखती है।

अंतर बाद में दिखाई देता है: एक एन्कोडर जो रुक-रुक कर त्रुटियां उत्पन्न करना शुरू कर देता है, बेयरिंग जिनमें कुछ महीनों के संचालन के बाद शोर विकसित होता है, वाइंडिंग इंसुलेशन जो पहले से ही अपने थर्मल जीवन चक्र का आधा रास्ता तय कर चुका है। आगमन पर इनमें से कुछ भी पता लगाने योग्य नहीं है।

एक नई A06B-0221-B000 एक एन्कोडर के साथ शुरू होती है जिसने कभी भी घिसाव जमा नहीं किया है, फ़ैक्टरी स्थिति में बेयरिंग, और पूर्ण OEM वारंटी कवरेज। उत्पादन मशीन के अंदर लगातार काम करने वाले घटक के लिए, प्रारंभिक स्थिति एक उचित चिंता का विषय है।

स्थापना, सेवा और भंडारण

स्थापना पर:वायरिंग से पहले सत्यापित करें कि βi एम्पलीफायर मॉड्यूल क्षमता मोटर से मेल खाती है। मशीन माउंटिंग ड्राइंग के विरुद्ध भौतिक आयामों और कनेक्टर की स्थिति की जाँच करें — इसे यूनिट को अनक्रैट करने से पहले करें, बाद में नहीं।

संचालन के दौरान:सीएनसी डायग्नोस्टिक स्क्रीन के माध्यम से अक्ष फ़ॉलोइंग त्रुटि प्रवृत्ति को देखें। हफ्तों या महीनों में एक धीमी ऊपर की ओर बहाव आमतौर पर एन्कोडर केबल सील के खराब होने का संकेत देता है, और इसे वहां पकड़ने से अगली हार्ड अलार्म से बचा जा सकता है।

भंडारण में:यूनिट को 0 डिग्री सेल्सियस और 40 डिग्री सेल्सियस के बीच, 75% सापेक्ष आर्द्रता से नीचे, बिना संघनन के रखें। बेयरिंग को स्थिर भार के तहत ब्रिनेलिंग से बचाने के लिए हर छह महीने में हाथ से शाफ्ट घुमाएँ। स्थापना के दिन तक मूल सील पैक में रखें।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A06B-0221-B000 में बिल्ट-इन ब्रेक है? नहीं। B000 प्रत्यय इंगित करता है कि यह मोटर एकीकृत ब्रेक के बिना शिप होती है। यह क्षैतिज अक्ष अनुप्रयोगों के लिए अभिप्रेत है जहां पावर-ऑफ लोड होल्डिंग की आवश्यकता नहीं होती है। ऊर्ध्वाधर अक्षों या किसी भी अक्ष के लिए जिसे मशीन के डी-एनर्जाइज़ होने पर स्थिति बनाए रखनी चाहिए, इसके बजाय βis सीरीज़ के भीतर ब्रेक-सुसज्जित वेरिएंट का चयन किया जाना चाहिए।

Q2: इस मोटर को चलाने के लिए किस एम्पलीफायर की आवश्यकता है? यह मोटर फ़ैनुक βi SVU या βi SVM सीरीज़ सर्वो एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन की गई है। एम्पलीफायर मॉड्यूल को मोटर के वर्तमान विनिर्देश के लिए रेट किया जाना चाहिए — किसी भी घटक को खरीदने से पहले सही जोड़ी की पुष्टि करें।

Q3: क्या यह मोटर फ़ैनुक 0i-F और 30i कंट्रोलर के साथ संगत है? हाँ। A06B-0221-B000 फ़ैनुक 0i-D, 0i-F, 30i, 31i, और 32i सीरीज़ सीएनसी कंट्रोलर के साथ संगत है जब एक उपयुक्त βi-सीरीज़ सर्वो एम्पलीफायर के साथ उपयोग किया जाता है। पहले के कंट्रोलर पीढ़ियों के साथ संगतता को इस मोटर को प्रतिस्थापन के रूप में निर्दिष्ट करने से पहले सत्यापित किया जाना चाहिए।

Q4: क्या यह पुरानी मशीन पर पहली पीढ़ी की β-सीरीज़ मोटर को बदल सकता है? सीधे स्वैप के रूप में नहीं। βis सीरीज़ पहले की β-सीरीज़ मोटरों की तुलना में एक अपडेटेड सीरियल एन्कोडर का उपयोग करती है, जिसके लिए स्थापना के बाद सीएनसी में पैरामीटर परिवर्तन की आवश्यकता होती है। पीढ़ियों के बीच भौतिक कनेक्टर की स्थिति भी भिन्न हो सकती है। इसे समान-के-लिए-समान प्रतिस्थापन मानने से पहले एक फिट चेक और पैरामीटर समीक्षा दोनों आवश्यक हैं।

Q5: यूनिट के नए होने की पुष्टि करने के लिए खरीदते समय मुझे क्या जांचना चाहिए? नई यूनिट सील पैक फ़ैनुक पैकेजिंग में बरकरार लेबल के साथ आती हैं, एक शाफ्ट जो कीवे पर कोई संपर्क घिसाव या फेटिंग नहीं दिखाता है, और कोई पूर्व सेवा रिकॉर्ड नहीं वाला एक सीरियल नंबर। नए स्टॉक स्थिति की पुष्टि करने वाले दस्तावेज़ के लिए विक्रेता से पूछें। यदि पैकेजिंग खोली गई है या विक्रेता सोर्सिंग जानकारी प्रदान नहीं कर सकता है, तो शिपमेंट स्वीकार करने से पहले स्पष्ट करें।
