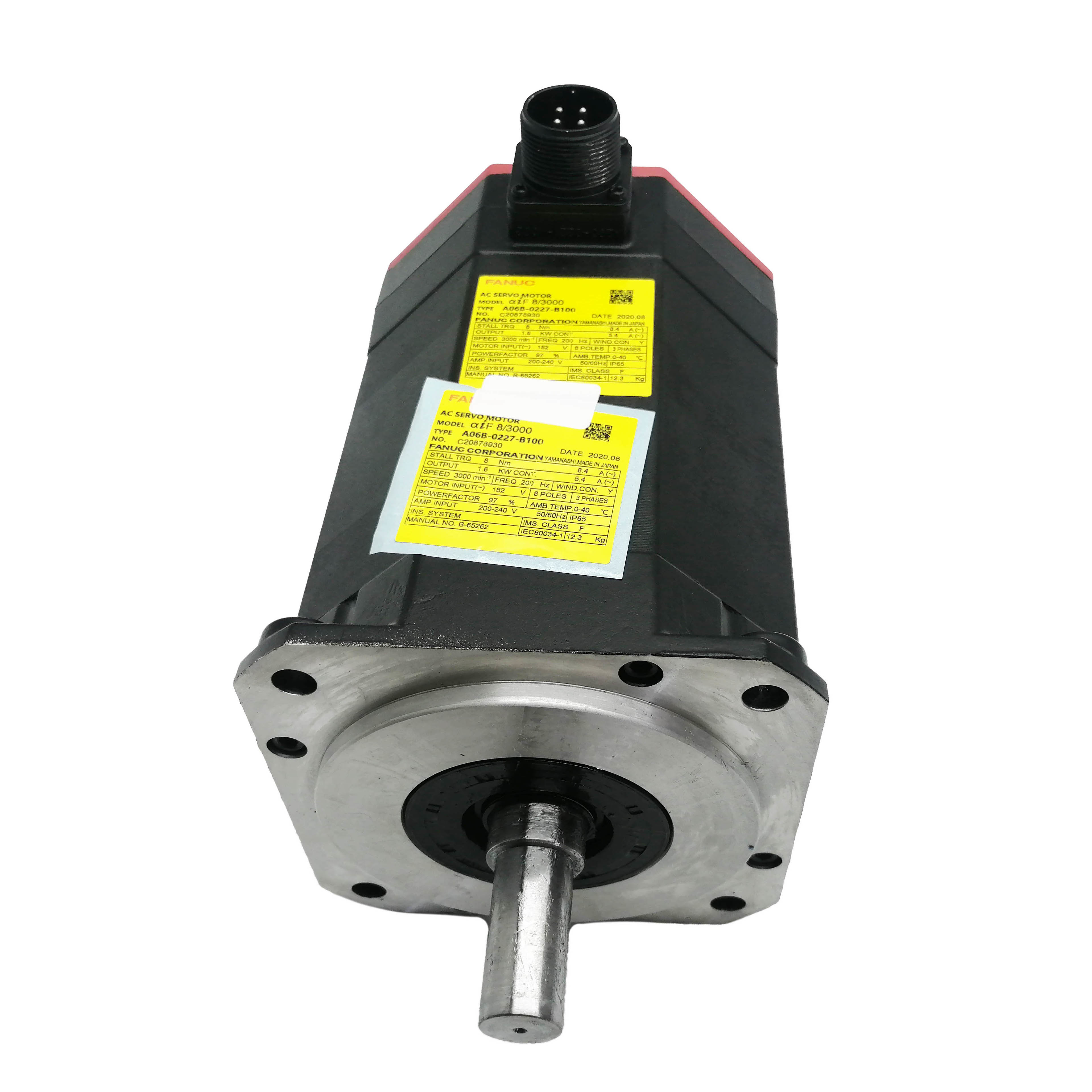

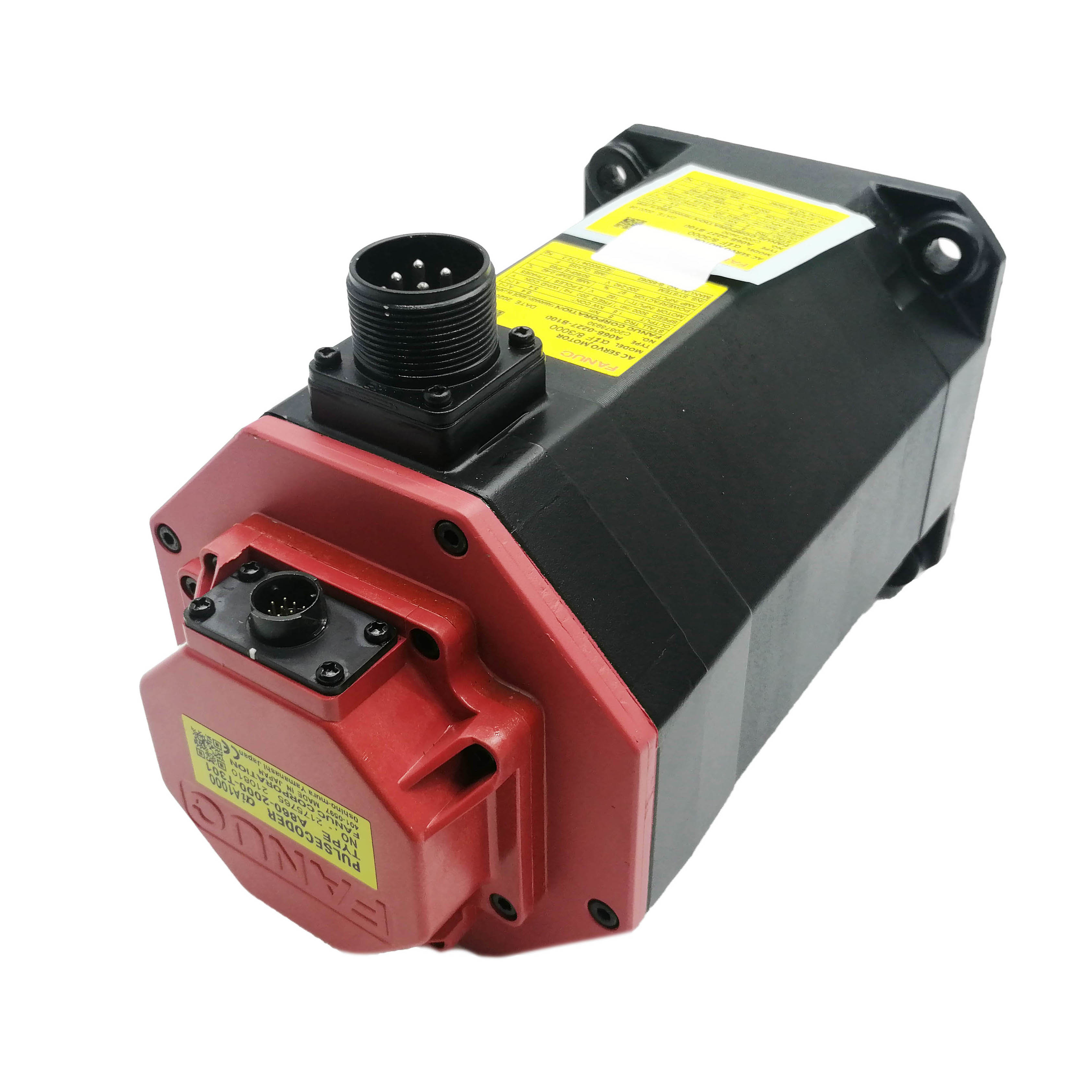

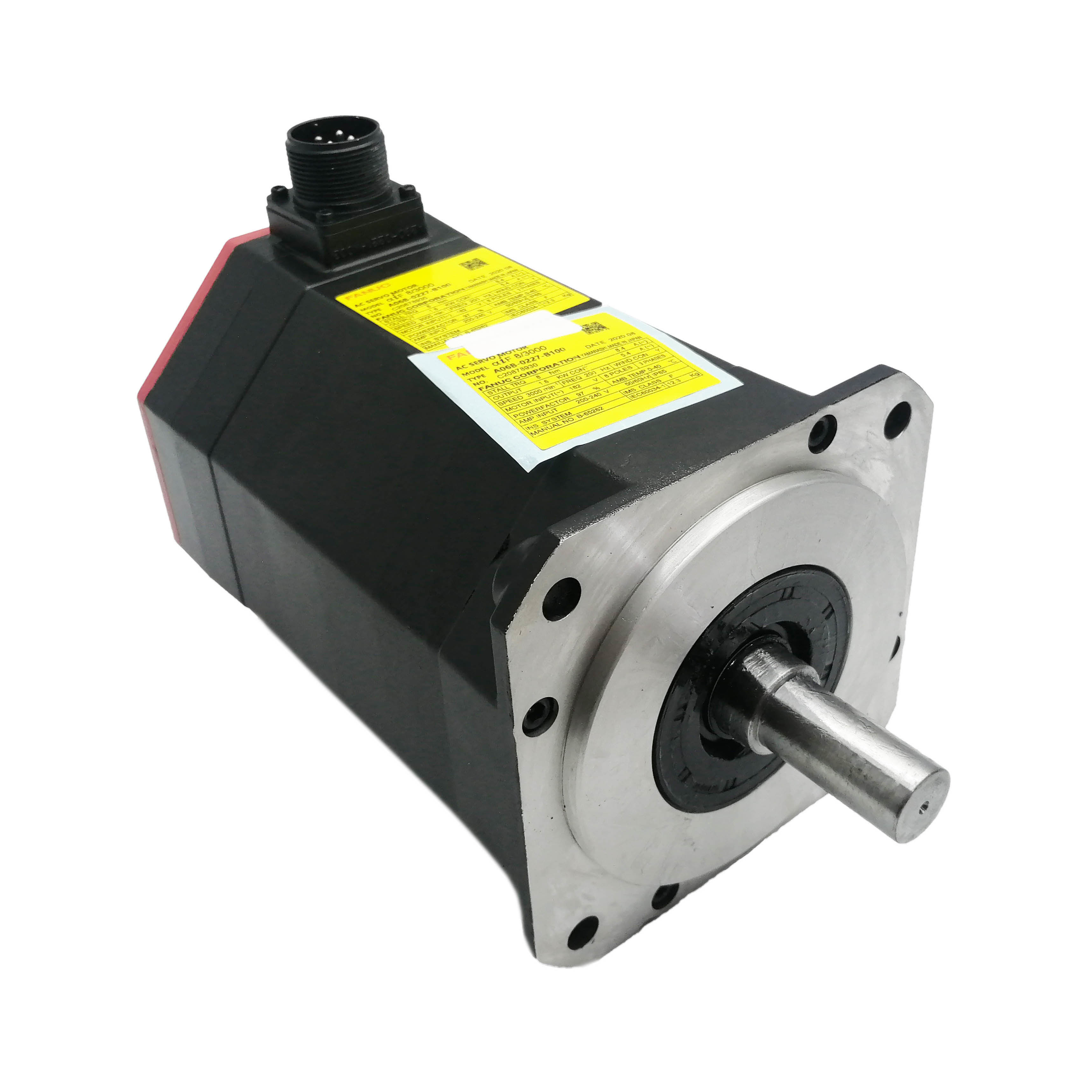

Fanuc AC सर्वो मोटर A06B-0227-B100
एक कारण है कि Fanuc से लैस दुकानें सस्ते विकल्पों के लिए घटकों का आदान-प्रदान करने में अनिच्छुक हैं ¢ और A06B-0227-B100 इसका एक प्रमुख उदाहरण है कि वफादारी व्यावहारिक रूप से समझ में क्यों आती है।यह एक मोटर आप खरीद नहीं है क्योंकि यह एक विनिर्देश शीट पर अच्छा लग रहा है. आप इसे खरीदते हैं क्योंकि यह मशीन में जाता है इसके चारों ओर डिजाइन किया गया था, और उस स्लॉट में कुछ और डालने चर है कि कोई भी कार्यस्थल मंजिल के साथ सौदा करने के लिए समय नहीं है पेश करता है.
मोटर विनिर्देश और अनुप्रयोग
A06B-0227-B100 Fanuc के AiF (अल्फा i-F-सीरीज) सर्वो मोटर लाइनअप से संबंधित है, जिसे विशेष रूप से सीएनसी फीड अक्ष अनुप्रयोगों के लिए बनाया गया है जहां मांग निरंतर है, सहिष्णुता तंग है,और डाउनटाइम महंगा हैAiF8 में "8" मोटर के टोक़ वर्ग को संदर्भित करता है, और 3000 आरपीएम रेटिंग इसकी निरंतर रेटेड गति है।
यह संयोजन इसे चौकोर रूप से एक ऊर्ध्वाधर मशीनिंग केंद्र या घूर्णन केंद्र पर एक मानक फ़ीड अक्ष ड्राइविंग क्या आप मिल जाएगा की सीमा में रखता है √ एक हल्के कर्तव्य आवेदन नहीं,विशेष धुरी नहीं, बस ठोस, काम घोड़ा गति नियंत्रण अपने काम कर रहा है.
प्रणाली एकीकरण
Fanuc ने AiF श्रृंखला को FSSB (Fanuc Serial Servo Bus) संचार प्रोटोकॉल के माध्यम से अपने αi-सीरीज सर्वो ड्राइव एम्पलीफायरों के साथ सीधे एकीकृत करने के लिए डिज़ाइन किया है।यह एकीकरण सुनिश्चित करता है अक्ष प्रतिक्रिया मिश्रित घटकों के साथ एक के विपरीत एक देशी Fanuc प्रणाली पर अलग महसूस करता हैएन्कोडर प्रतिक्रिया उच्च संकल्प सीरियल है, ड्राइव और मोटर कारखाने से एक दूसरे के लिए ट्यून कर रहे हैं, और सीएनसी जानता है कि यह ठीक हार्डवेयर के साथ संवाद कर रहा है यह उम्मीद है।
स्थायित्व और निर्माण
एक बात इस वर्ग के मोटर्स के बारे में बाहर खड़ा है जब वे ठीक से बनाए रखा जाता है, वे पिछले. AiF श्रृंखला Fanuc के अपने एन्कोडर डिजाइन का उपयोग करता है,जो एक बाद के विचार के रूप में पर बोल्ट के बजाय मोटर में निर्मित हैयह कंपन प्रतिरोध और संकेत अखंडता के लिए महत्वपूर्ण है, विशेष रूप से उन वातावरणों में जहां शीतलक धुंध, चिप्स और थर्मल साइकिल दैनिक दिनचर्या का हिस्सा हैं।
इस इकाई पर एसएलके विन्यास शाफ्ट प्रकार और कनेक्टर व्यवस्था निर्दिष्ट करता है जो एक विशिष्ट मशीन डिजाइन के लिए मोटर को फिट करने के लिए महत्वपूर्ण विवरण हैं।हर A06B मोटर एक ही यांत्रिक इंटरफ़ेस साझा नहीं करता है, और गलत होने से मूल्यवान समय बर्बाद होता है।
सामान्य प्रतिस्थापन परिदृश्य
यह मोटर आम तौर पर दो स्थितियों में से एक में सतह पर आता हैः एक मशीन लगातार एसवी अलार्म कोड फेंक रही है कि ड्राइव प्रतिस्थापन हल नहीं किया है,या एक योजनाबद्ध पुनर्निर्माण जहां एक दुकान अप्रत्याशित रूप से मोटर विफल होने से पहले एक उम्र बढ़ने मशीनिंग केंद्र को ताज़ा कर रही है.
डायग्नोस्टिक मामलों में, पथ आमतौर पर ड्राइव से शुरू होता है, केबलिंग के लिए आगे बढ़ता है, और मोटर पर समाप्त होता है जब बाकी सब कुछ साफ है।या अनियमित अक्ष व्यवहार है कि ट्रैकिंग और ट्यूनिंग स्थिर नहीं कर सकते हैं क्लासिक संकेत हैं.
अक्सर पूछे जाने वाले प्रश्न
यह मोटर किस Fanuc ड्राइव एम्पलीफायर के साथ काम करता है?
A06B-0227-B100 को Fanuc αi-सीरीज़ के सर्वो एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन किया गया है। विशिष्ट एम्पलीफायर मॉड्यूल ¢ वर्तमान रेटिंग और अक्ष गणना ¢ आपकी मशीन कॉन्फ़िगरेशन पर निर्भर करता है।हमेशा मोटर के साथ एक प्रतिस्थापन एम्पलीफायर खरीदने से पहले अपनी मशीन के विद्युत चित्र के खिलाफ सत्यापित.
इस मोटर को बदलने के बाद, नियंत्रक पर स्टार्टअप प्रक्रिया कैसी दिखती है?
भौतिक स्थापना सीधा हिस्सा है. सीएनसी पक्ष पर, आपको यह पुष्टि करने की आवश्यकता होगी कि मोटर मापदंड सही ढंग से सेट हैं - एन्कोडर प्रकार, टोक़ सीमाएं, और अक्ष-विशिष्ट ट्यूनिंग मान.यदि आप विफलता से पहले से एक पैरामीटर बैकअप हैएक के बिना, आप मशीन निर्माता के मूल पैरामीटर प्रलेखन की जरूरत होगी.
क्या 3000 आरपीएम परिचालन गति है या अधिकतम गति?
यह नामित अधिकतम है. ऑपरेशन में आपकी वास्तविक अक्ष गति मोटर और अक्ष के बीच यांत्रिक कमी अनुपात पर निर्भर करती है √ गेंद स्क्रू पिच, गियरबॉक्स अनुपात, और इसी तरह.अधिकांश सीएनसी फ़ीड कुल्हाड़ियों सामान्य काटने के दौरान 3000 आरपीएम की छत से बहुत नीचे इस मोटर चलानेअधिकतम गति पर निरंतर संचालन विशिष्ट नहीं है और दीर्घकालिक मोटर स्वास्थ्य के लिए अनुशंसित नहीं है।
क्या इस मोटर पर एक विफल एन्कोडर को अलग से बदला जा सकता है?
तकनीकी रूप से संभव है, लेकिन सरल नहीं है। Fanuc एन्कोडर स्वामित्व वाले हैं और मोटर के साथ जोड़े गए हैं मोटर के बाद की आवश्यकताओं के किसी भी स्थिति के साथअधिकांश दुकानों के लिए, पूर्ण मोटर प्रतिस्थापन अधिक विश्वसनीय रास्ता है जब तक कि आपके पास एक विशेषज्ञ नहीं है जो एन्कोडर का काम करता है।
मैं कैसे पुष्टि करता हूँ कि यह मेरी मशीन के लिए सही हिस्सा है?
सबसे विश्वसनीय विधि आपकी मशीन के भागों की सूची या प्रतिस्थापित की जा रही इकाई पर मोटर नाम प्लेट की जांच करना है। पूर्ण भाग संख्या सहित बी 100 प्रत्यय आधार संख्या पर आंशिक मिलान पर्याप्त नहीं हैं; अलग-अलग प्रत्यय अलग-अलग शाफ्ट कॉन्फ़िगरेशन, कनेक्टर के प्रकार या घुमाव के विनिर्देशों को इंगित करते हैं जो विनिमेय नहीं हो सकते हैं।
