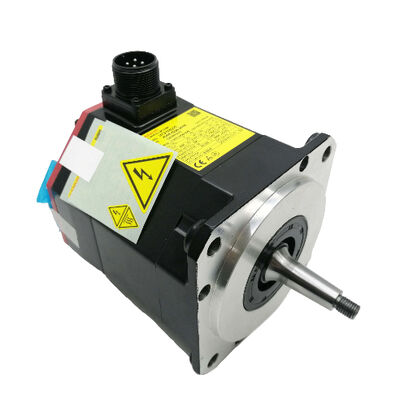

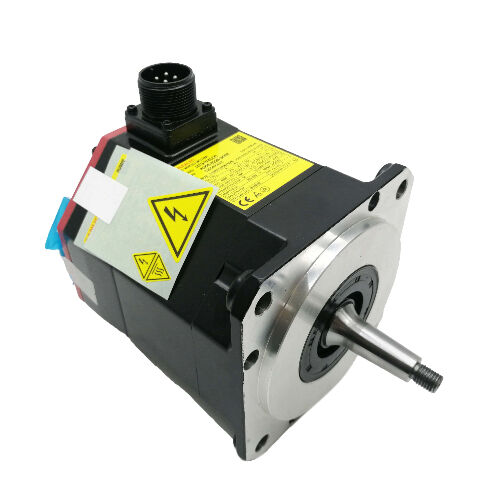

FANUC A06B-0235-B101 AC सर्वो मोटर — AiS8/4000 स्ट्रेट शाफ्ट सीएनसी ड्राइव मोटर
प्रदर्शन-अनुकूलित डिज़ाइन
FANUC A06B-0235-B101 सीएनसी फीड अक्षों के लिए विश्वसनीय प्रदर्शन प्रदान करता है जहां टॉर्क ट्रांसमिशन घर्षण या यांत्रिक इंटरलॉक के माध्यम से होता है, जिससे पावर-ऑफ होल्डिंग ब्रेक की आवश्यकता समाप्त हो जाती है। FANUC i1000 पल्स कोडर के साथ यह स्ट्रेट स्मूथ शाफ्ट (SLK) कॉन्फ़िगरेशन औद्योगिक अनुप्रयोगों में सटीक स्थिति प्रतिक्रिया प्रदान करता है।
- 2.5 kW रेटेड आउटपुट 8 Nm स्टॉल टॉर्क के साथ
- 4,000 RPM अधिकतम गति उच्च-प्रदर्शन अनुप्रयोगों के लिए
- 3-फेज 184V 267Hz पर मोटर वोल्टेज विनिर्देश
- IP65 सुरक्षा रेटिंग कूलेंट-प्रतिरोधी संचालन के लिए
- i1000 इंक्रीमेंटल एनकोडर प्रति क्रांति 1,000 पल्स के साथ
कीवे (keyway) के बिना स्मूथ शाफ्ट (SLK) कपलिंग इंस्टॉलेशन को सरल बनाता है जहां घर्षण क्लैंपिंग प्राथमिक कनेक्शन विधि है, की अलाइनमेंट समस्याओं को समाप्त करता है और तनाव एकाग्रता बिंदुओं को कम करता है।
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| भाग संख्या |
A06B-0235-B101 |
| श्रृंखला |
A06B-0235 |
| मॉडल |
AiS 8/4000 |
| रेटेड आउटपुट |
2.5 kW |
| स्टॉल टॉर्क |
8 Nm |
| अधिकतम गति |
4,000 RPM |
| मोटर वोल्टेज |
184V, 3-फेज / 267Hz |
| एम्पलीफायर इनपुट |
200-240V AC, 50/60Hz |
| शाफ्ट प्रकार |
स्ट्रेट, स्मूथ (कोई कीवे नहीं) — SLK |
| एनकोडर |
i1000 इंक्रीमेंटल पल्स कोडर |
| इलेक्ट्रोमैग्नेटिक ब्रेक |
शामिल नहीं |
| सुरक्षा रेटिंग |
IP65 |
| इंसुलेशन क्लास |
F |
| मरम्मत योग्य |
हाँ |
SLK शाफ्ट कॉन्फ़िगरेशन लाभ
SLK पदनाम कीवे कट के बिना एक स्मूथ बेलनाकार आउटपुट शाफ्ट को इंगित करता है, जो रेडियल क्लैंपिंग बल पर निर्भर संचालित कपलिंग के लिए अनुकूलित है। यह कॉन्फ़िगरेशन जीरो-बैकलैश क्लैंप हब, श्रिंक डिस्क कपलिंग और इसी तरह के घर्षण-लॉकिंग डिजाइनों के साथ आदर्श रूप से काम करता है। कीवे की अनुपस्थिति शाफ्ट सतह पर तनाव राइजर को समाप्त करती है, उच्च-चक्र द्विदिश टॉर्क अनुप्रयोगों के लिए बढ़ी हुई स्थायित्व प्रदान करती है।
कॉन्फ़िगरेशन नोट: B101 (स्मूथ शाफ्ट), B201 (कीड स्ट्रेट शाफ्ट), और B001 (टेपर शाफ्ट) समान AiS8/4000 मोटर कोर विनिर्देशों को साझा करते हैं। चयन आपकी मशीन के कपलिंग डिज़ाइन आवश्यकताओं पर निर्भर करता है।
i1000 एनकोडर सिस्टम संगतता
i1000 इंक्रीमेंटल पल्स कोडर प्रति क्रांति 1,000 पल्स प्रदान करता है, जो पुराने FANUC सर्वो नियंत्रण पीढ़ियों के लिए मानक फीडबैक रिज़ॉल्यूशन का प्रतिनिधित्व करता है। यह एनकोडर वर्तमान FANUC αi श्रृंखला एम्पलीफायरों और सीएनसी सिस्टम के साथ प्रभावी ढंग से संचार करता है जब ठीक से कॉन्फ़िगर किया गया हो।
इंस्टॉलेशन नोट: इंस्टॉलेशन से पहले i1000 एनकोडर संगतता के लिए एम्पलीफायर कॉन्फ़िगरेशन सत्यापित करें। एनकोडर प्रकार और एम्पलीफायर सेटिंग्स के बीच पैरामीटर बेमेल हार्डवेयर विफलताओं के समान अक्ष अलार्म उत्पन्न कर सकते हैं।
अनुप्रयोग विशिष्टताएँ
A06B-0235-B101 इन अनुप्रयोगों में सीएनसी मशीन टूल्स के लिए एक आदर्श फीड अक्ष मोटर के रूप में कार्य करता है:
- घर्षण-प्रकार क्लैंप या श्रिंक डिस्क कपलिंग (स्मूथ शाफ्ट कॉन्फ़िगरेशन)
- पावर-ऑफ होल्डिंग ब्रेक आवश्यकताओं के बिना अनुप्रयोग
- i1000 एनकोडर संगतता के लिए कॉन्फ़िगर किए गए मशीन नियंत्रण सिस्टम
- क्षैतिज या काउंटरबैलेंस्ड अक्ष लोड बिना गुरुत्वाकर्षण-प्रेरित स्थिति होल्डिंग की आवश्यकता के
यह मोटर वर्टिकल मशीनिंग सेंटर पर एक्स और वाई अक्ष इंस्टॉलेशन, छोटे मशीनों पर रोटरी टेबल ड्राइव, और प्री- αiA एनकोडर जनरेशन आर्किटेक्चर वाले सीएनसी लेथ पर फीड अक्ष ड्राइव के लिए उपयुक्त है।
अक्सर पूछे जाने वाले प्रश्न
Q1: A06B-0235-B101 और B201 या B001 के बीच क्या अंतर है?
तीनों वेरिएंट AiS8/4000 मोटर हैं जिनमें समान विद्युत प्रदर्शन (2.5kW, 8Nm, 4000RPM) है। अंतर शाफ्ट ज्यामिति में निहित है: B101 में एक स्मूथ स्ट्रेट शाफ्ट है, B201 में एक कीड स्ट्रेट शाफ्ट शामिल है, और B001 एक टेपर शाफ्ट का उपयोग करता है। अपनी मशीन की विशिष्ट कपलिंग डिज़ाइन आवश्यकताओं के आधार पर चयन करें।
Q2: क्या i1000 एनकोडर वर्तमान FANUC αi एम्पलीफायरों के साथ काम करता है?
हाँ — FANUC αi एम्पलीफायर एम्पलीफायर पैरामीटर सही ढंग से कॉन्फ़िगर होने पर i1000 एनकोडर प्रकारों का समर्थन करते हैं। विभिन्न एनकोडर प्रकारों वाले मोटरों को बदलने के लिए स्टार्टअप के दौरान अक्ष अलार्म को रोकने के लिए एम्पलीफायर पैरामीटर को अपडेट करने की आवश्यकता होती है।
Q3: कोई व्यक्ति कीड शाफ्ट पर स्मूथ शाफ्ट (SLK) क्यों चुनेगा?
स्मूथ शाफ्ट जीरो-बैकलैश क्लैंप-स्टाइल कपलिंग के साथ प्रदर्शन को अनुकूलित करते हैं जो शाफ्ट को परिधि पर पकड़ते हैं। यह कॉन्फ़िगरेशन की अलाइनमेंट आवश्यकताओं को समाप्त करके इंस्टॉलेशन को सरल बनाता है और कीवे स्लॉट पर तनाव एकाग्रता बिंदुओं को हटाता है। SLK वेरिएंट का उपयोग करें जब मूल मशीन कपलिंग स्मूथ शाफ्ट ऑपरेशन के लिए डिज़ाइन किए गए थे।
Q4: क्या यह मोटर विफल होने पर मरम्मत के लिए योग्य है?
हाँ — A06B-0235-B101 मरम्मत योग्य है। सामान्य सेवा प्रक्रियाओं में बेयरिंग प्रतिस्थापन, एनकोडर प्रतिस्थापन और वाइंडिंग परीक्षण शामिल हैं। गंभीर भौतिक क्षति या वाइंडिंग बर्नआउट को छोड़कर अधिकांश विफलता मोड के लिए मरम्मत आम तौर पर पूर्ण प्रतिस्थापन के लिए लागत प्रभावी विकल्प प्रदान करती है।
Q5: इस मोटर के लिए किस αi सर्वो एम्पलीफायर मॉड्यूल की आवश्यकता है?
AiS8/4000 मोटर 200-240V AC इनपुट पर संचालित 11A स्टॉल करंट के लिए रेटेड FANUC αi SVM के साथ जोड़ी जाती है। विशिष्ट SVM मॉडल सिंगल-एक्सिस या मल्टी-एक्सिस मॉड्यूल आवश्यकताओं और कुल ड्राइव सिस्टम कॉन्फ़िगरेशन पर निर्भर करते हैं। मोटर प्रतिस्थापन से पहले मौजूदा एम्पलीफायर करंट रेटिंग और मोटर पैरामीटर सेटिंग्स को सत्यापित करें।
FANUC A06B-0235-B101 एक OEM प्रतिस्थापन सर्वो मोटर के रूप में कार्य करता है। इंस्टॉलेशन से पहले अपनी मशीन दस्तावेज़ीकरण के विरुद्ध शाफ्ट प्रकार, एनकोडर संगतता और एम्पलीफायर पैरामीटर सेटिंग्स की पुष्टि करें।
