| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-0235-B400 |

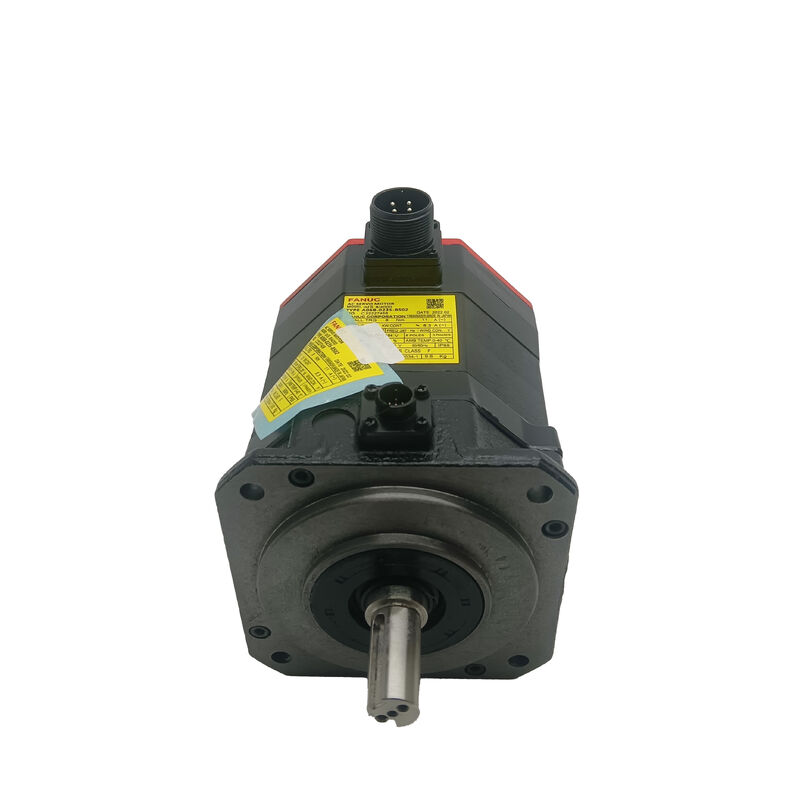

भाग संख्या: A06B-0235-B400
इस रूप में भी खोजा गया: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
मोटर मॉडल: αiS 8/4000
वर्गीकरण: Fanuc Alpha iS Series AC ब्रशलेस सर्वो मोटर
αiS 8/4000 Fanuc के सबसे व्यापक रूप से तैनात मशीन टूल सर्वो मोटरों में से एक है। A06B-0235-B400 कॉन्फ़िगरेशन में 24V स्प्रिंग-अप्लाइड ब्रेक के साथ एक सीधी चिकनी शाफ्ट है - जो लचीले डिस्क या स्प्लिट-हब कपलिंग और कार्यात्मक सुरक्षा ब्रेकिंग की आवश्यकता वाले वर्टिकल CNC अक्षों के लिए आदर्श है।
| पैरामीटर | मान |
| भाग संख्या | A06B-0235-B400 |
| मोटर मॉडल | αiS 8/4000 |
| रेटेड आउटपुट | 2.5 kW |
| स्टॉल टॉर्क | 8 Nm |
| रेटेड गति | 4,000 आरपीएम |
| आपूर्ति वोल्टेज | 3-फेज 200V AC |
| ब्रेक प्रकार | स्प्रिंग-अप्लाइड, इलेक्ट्रिकली रिलीज़ |
| ब्रेक वोल्टेज | 24V DC |
| पल्स कोडर | अल्फा i A1000 (सीरियल एब्सोल्यूट) |
| एनकोडर रिज़ॉल्यूशन | 1,000,000 पल्स/आरईवी |
| शाफ्ट प्रकार | सीधा, चिकना (ST, SLK - कोई कीवे नहीं) |
| सुरक्षा रेटिंग | IP65 |
| इन्सुलेशन क्लास | क्लास F |
| ऑपरेटिंग तापमान | 0°C से +40°C |
| भंडारण तापमान | −20°C से +60°C |
| संगत एम्पलीफायर | Fanuc αi सीरीज (αiSV) सर्वो एम्पलीफायर |
| संगत नियंत्रण | Fanuc सीरीज 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
आठ न्यूटन-मीटर का स्टॉल टॉर्क उच्च-मांग वाले मशीनिंग चक्रों के लिए पर्याप्त क्षमता प्रदान करता है। 10 मिमी पिच बॉल स्क्रू पर 90% दक्षता के साथ, 8 Nm लगभग 4.5 kN का अक्षीय बल बनाए रखता है - जो वर्टिकल Z-अक्ष अनुप्रयोगों के लिए पर्याप्त मार्जिन के साथ पर्याप्त है।
4,000 आरपीएम रेटेड गति सीधे कपलिंग में 10 मिमी पिच स्क्रू को 40 मीटर/मिनट पर चलाती है, जिससे गियरबॉक्स की आवश्यकता के बिना व्यावहारिक रैपिड ट्रैवर्स गति प्राप्त होती है। 2.5 kW निरंतर रेटेड आउटपुट थर्मल ओवरलोड के बिना विशिष्ट CNC मशीनिंग ड्यूटी चक्रों को संभालता है।
सीधी चिकनी शाफ्ट (ST/SLK पदनाम) स्प्लिट-हब प्रिसिजन सर्वो कपलिंग के साथ इंटरफेस करता है जिसमें बेलोज़, डिस्क और जॉ कपलिंग शामिल हैं जो फ्रिक्शन क्लैंपिंग के माध्यम से टॉर्क संचारित करते हैं। यह डिज़ाइन मोटर प्रतिस्थापन को सरल बनाता है - बस कपलिंग क्लैंप को ढीला करें, हब को स्लाइड करें, और कीवे संरेखण या टेपर सीटिंग प्रक्रियाओं के बिना पुनः स्थापित करें।
इलेक्ट्रोमैग्नेटिक ब्रेक स्प्रिंग-अप्लाइड और इलेक्ट्रिकली रिलीज़ होता है, जो वर्टिकल अक्ष अनुप्रयोगों के लिए फेल-सेफ ऑपरेशन प्रदान करता है:
सीरियल एब्सोल्यूट एनकोडर प्रति क्रांति रिज़ॉल्यूशन में 1,000,000 पल्स प्रदान करता है, जिससे सब-माइक्रोन पोजिशनिंग क्षमता सक्षम होती है। स्प्रिंग-अप्लाइड ब्रेक के साथ मिलकर, यह होमिंग चक्रों के बिना पावर इवेंट्स के बाद तत्काल स्थिति रिकवरी की अनुमति देता है। मल्टी-टर्न एब्सोल्यूट काउंटर सर्वो एम्पलीफायर में बैकअप बैटरी द्वारा बनाए रखा जाता है।
| भाग संख्या | शाफ्ट | ब्रेक | एनकोडर |
| A06B-0235-B000 | की के साथ टेपर | नहीं | A1000 (एब्सोल्यूट) |
| A06B-0235-B100 | सीधा चिकना | नहीं | A1000 (एब्सोल्यूट) |
| A06B-0235-B300 | की के साथ टेपर | 24V स्प्रिंग-अप्लाइड | A1000 (एब्सोल्यूट) |
| A06B-0235-B400 | सीधा चिकना | 24V स्प्रिंग-अप्लाइड | A1000 (एब्सोल्यूट) |
| A06B-0235-B605 | की के साथ टेपर | 90V स्प्रिंग-अप्लाइड | A1000 (एब्सोल्यूट) |
