FANUC A06B-0235-B605 एसी सर्वो मोटर
AiS8/4000 90V ब्रेक के साथ कॉपर शाफ्ट
महत्वपूर्ण अनुप्रयोगों के लिए सटीक इंजीनियरिंग

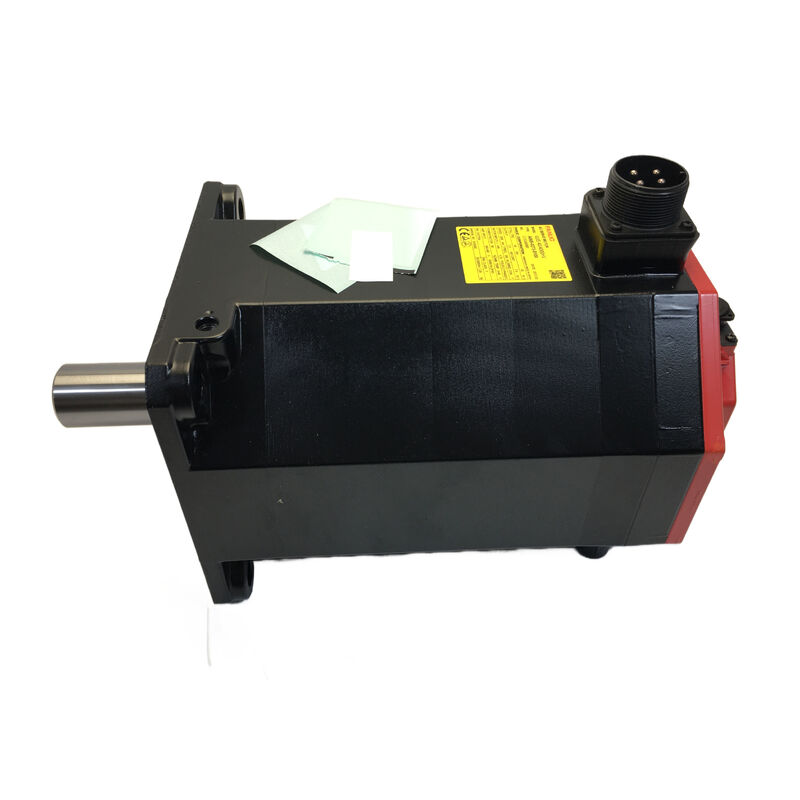

FANUC A06B-0235-B605 एक AiS8/4000 AC सर्वो मोटर है जिसमें एक कॉपर शाफ्ट (TPR) और 90V DC इलेक्ट्रोमैग्नेटिक होल्डिंग ब्रेक है।यह विशेष विन्यास ऊर्ध्वाधर धुरी के लिए विश्वसनीय प्रदर्शन प्रदान करता है, काउंटरवेटेड स्पिंडल हेड और ऐसे अनुप्रयोग जहां गुरुत्वाकर्षण या अवशिष्ट स्प्रिंग बल को सुरक्षित स्थिति पकड़ की आवश्यकता होती है।
प्रमुख विशेषताएं
- 2.5 किलोवाट का नामित आउटपुट8 एनएम स्टैण्ड टॉर्क के साथ
- 4,000 आरपीएम अधिकतम गतिउच्च प्रदर्शन संचालन के लिए
- कॉपर शाफ्ट (टीपीआर)सुरक्षित यांत्रिक युग्मन के लिए
- 90 वी डीसी विद्युत चुम्बकीय रखरखाव ब्रेकविफलता-सुरक्षित संचालन के लिए
- a64iA एन्कोडरप्रति मोड़ 64,000 धड़कनों के साथ
- IP65 सुरक्षा रेटिंगऔद्योगिक वातावरण के लिए
तकनीकी विनिर्देश
| पैरामीटर |
मूल्य |
| मॉडल |
आईएस 8/4000 |
| नामित आउटपुट |
2.5 किलोवाट |
| स्टॉल टॉर्क |
8 एनएम |
| स्टॉल करंट |
11 ए |
| रेटेड करंट |
8.3 ए (निरंतर) |
| अधिकतम गति |
4,000 आरपीएम |
| मोटर वोल्टेज |
१८४ वोल्ट, तीन चरण |
| आवृत्ति |
267 हर्ट्ज |
| एम्पलीफायर इनपुट |
200-240V AC, 50/60Hz |
| ध्रुव |
8 |
| शक्ति कारक |
९७% |
| शाफ्ट का प्रकार |
कुंजी के साथ कॉपर (TPR) |
| विद्युत चुम्बकीय ब्रेक |
90 वी डीसी |
| एन्कोडर |
a64iA (64,000 पीपीआर वृद्धिशील) |
| सुरक्षा रेटिंग |
IP65 |
| इन्सुलेशन वर्ग |
F |
| परिवेश का तापमान |
0-40°C |
| वजन |
लगभग 10 किलो |
| उत्पत्ति |
जापान |
अनुप्रयोग क्षेत्र
यह मोटर विन्यास विशेष रूप से विफलता-सुरक्षित पकड़ क्षमता के साथ सटीक गति और स्थिति नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया हैः
- ऊर्ध्वाधर मशीनिंग केंद्र Z-अक्ष
- सीएनसी बोरिंग मशीनें और पेन ड्राइव
- ऊर्ध्वाधर संयुक्त धुरी के साथ रोबोटिक कोशिकाएं
- पैलेट चेंजर्स और स्वचालित लोडिंग सिस्टम
- 5-अक्षीय घूर्णी झुकाव टेबल
एन्कोडर प्रौद्योगिकी
a64iA वृद्धिशील एन्कोडर प्रति मोड़ 64,000 पल्स प्रदान करता है, जो पूरे ऑपरेटिंग स्पीड रेंज में सटीक बंद-लूप स्थिति नियंत्रण के लिए आवश्यक उच्च-रिज़ॉल्यूशन फीडबैक प्रदान करता है।यह तेजी से त्वरण और मंदी चरणों के दौरान सटीक स्थिति ट्रैकिंग सुनिश्चित करता है.
अक्सर पूछे जाने वाले प्रश्न
सीधी शाफ्ट की तुलना में कॉपर शाफ्ट का उद्देश्य क्या है?
कॉपर शाफ्ट (टीपीआर) एक यांत्रिक हस्तक्षेप फिट बनाता है जो पूरे कॉपर सतह पर क्लैंपिंग बल वितरित करता है।यह द्विदिशीय टोक़ उलट और कंपन के तहत ढीला करने के लिए बेहतर प्रतिरोध प्रदान करता है, उच्च चक्र सीएनसी अनुप्रयोगों के लिए इसे केवल घर्षण-सीधे शाफ्ट युग्मन की तुलना में अधिक विश्वसनीय बनाता है।
90 वी डीसी ब्रेक कैसे काम करता है और क्या यह ऊर्ध्वाधर धुरी के उपयोग के लिए सुरक्षित है?
ब्रेक स्प्रिंग-एंगेज, पावर-रिलीज़ सिद्धांत पर काम करता है। 90 वी डीसी लागू करने से ब्रेक सामान्य संचालन के लिए रिलीज़ होता है। वोल्टेज को हटाने (बंद होने, आपातकालीन स्टॉप के दौरान,या बिजली की खराबी) तत्काल वसंत जुड़ाव का कारण बनता हैइस विफलता-सुरक्षित डिजाइन को विशेष रूप से ऊर्ध्वाधर अक्ष अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां गुरुत्वाकर्षण भार को सुरक्षित पकड़ की आवश्यकता होती है।
क्या a64iA एन्कोडर एक पूर्ण या वृद्धिशील प्रकार है?
a64iA एक वृद्धिशील एन्कोडर है जो प्रति रिवोल्यूशन 64,000 पल्स प्रदान करता है। यह पावर चक्रों के माध्यम से स्थिति डेटा को नहीं रखता है, जिसके लिए स्टार्टअप पर होमिंग या शून्य-रिटर्न ऑपरेशन की आवश्यकता होती है।ऐसे अनुप्रयोगों के लिए जिनके लिए पूर्ण स्थिति को बनाए रखने की आवश्यकता है, एक पूर्ण पल्स कोडर के साथ एक संस्करण का चयन करें।
इस मोटर के साथ कौन सा एम्पलीफायर संगत है?
यह मोटर FANUC αi श्रृंखला के सर्वो एम्पलीफायरों के लिए डिज़ाइन किया गया है जो FSSB के माध्यम से संवाद करते हैं।मानक 200V वर्ग αi SVM एम्पलीफायर का उपयोग करें और एम्पलीफायर के वर्तमान रेटिंग मोटर के 11A स्टॉल वर्तमान आवश्यकता को समायोजित करता है सत्यापित करें.
इस मोटर के लिए मुख्य रखरखाव विचार क्या हैं?
प्राथमिक रखरखाव में ब्रेक पहनने पर ध्यान केंद्रित किया जाता है (मॉनिटर धारक टोक़ की गिरावट), शफ्ट के कॉपर फ्रिटिंग (इंस्टॉलेशन के दौरान उचित युग्मन टोक़ सुनिश्चित करना),और एन्कोडर प्रदर्शन (स्थिति अलार्म या वेग प्रतिक्रिया त्रुटियों के लिए निगरानी)सभी घटक योग्य मरम्मत सुविधाओं के माध्यम से सेवा योग्य हैं।
नोटःFANUC A06B-0235-B605 एक OEM प्रतिस्थापन सर्वो मोटर है। स्थापना से पहले अपने मशीन दस्तावेज के साथ एम्पलीफायर संगतता, ब्रेक वोल्टेज आपूर्ति, और शाफ्ट युग्मन डिजाइन की जांच करें।
