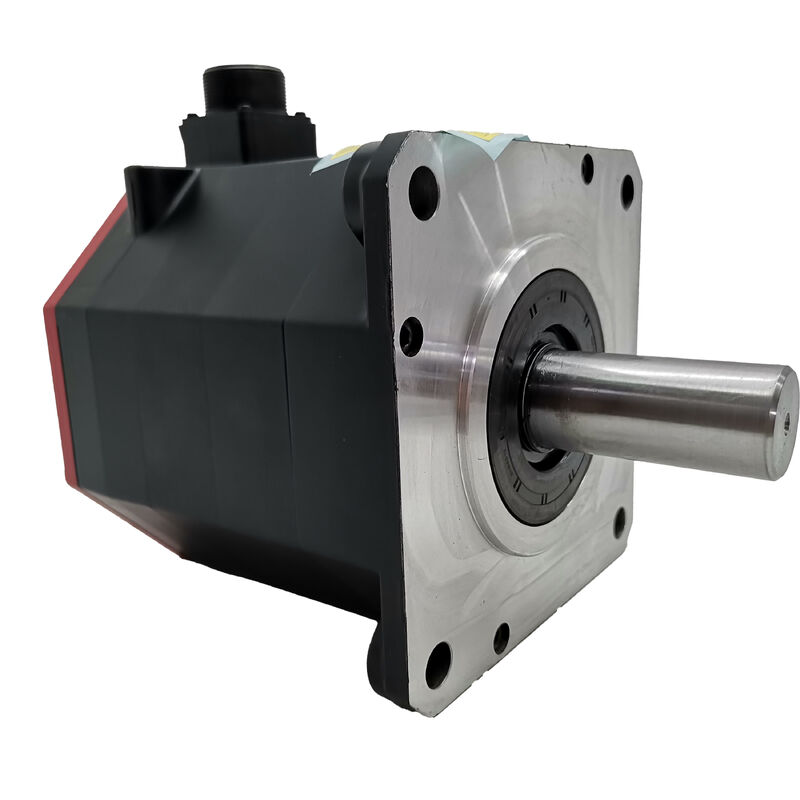

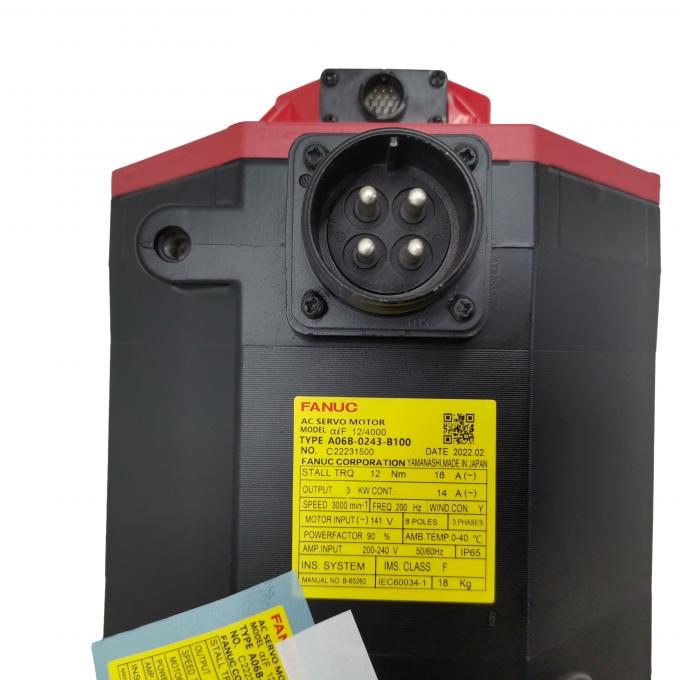

Fanuc A06B-0243-B100 AC सर्वो मोटर
αiF 12/3000, सीधी शाफ्ट, A1000 पूर्ण, कोई ब्रेक नहीं
उत्पाद का अवलोकन
भाग संख्याःA06B-0243-B100
यह भी खोजेंःA06B0243B100, FANUC A06B-0243-B100, FANUC A06B0243B100
मोटर मॉडल:αiF 12/3000
वर्गीकरण:Fanuc Alpha iF सीरीज AC ब्रशलेस सर्वो मोटर -- 12 Nm स्टॉल टॉर्क, 3.0 kW, 3,000 आरपीएम, सीधा चिकना शाफ्ट, कोई ब्रेक नहीं, Alpha i A1000 पूर्ण पल्स कोडर, IP65
तकनीकी विनिर्देश
| भाग संख्या | A06B-0243-B100 |
| मोटर मॉडल | αiF 12/3000 |
| शुद्ध भार | 42.6 पाउंड (~19.3 किलोग्राम) |
| स्टॉल टॉर्क | 12 एनएम |
| नामित आउटपुट | 3.0 किलोवाट |
| अधिकतम गति | 3,000 आरपीएम |
| इनपुट वोल्ट | 200-240V AC |
| आवृत्ति | 50/60 Hz |
| चरण | तीन चरण |
| रेटेड करंट | 14 ए |
| पल्स कोडर | अल्फा i A1000 (सीरियल पूर्ण) |
| एन्कोडर रिज़ॉल्यूशन | 1,000,000 पल्स/आरवी |
| शाफ्ट का प्रकार | सीधा चिकना (SLK -- कोई कुंजी मार्ग नहीं) |
| विद्युत चुम्बकीय ब्रेक | कोई नहीं |
| सुरक्षा रेटिंग | IP65 |
| इन्सुलेशन वर्ग | वर्ग F |
| ऑपरेटिंग तापमान | 0°C से +40°C |
| संगत एम्पलीफायर | Fanuc αi सीरीज़ के सर्वो एम्पलीफायर (αiSV) |
| संगत नियंत्रण | Fanuc श्रृंखला 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| उत्पत्ति | जापान |
बारह न्यूटन मीटर ∙ मध्यम श्रेणी की मशीन औजार अक्षों के लिए सही मोटर
A06B-0243-B100 αiF मोटर परिवार में उत्पादक मध्य स्तर पर है।12 एनएम निरंतर स्टैण्ड टॉर्कऔर3.0 किलोवाट का नामित आउटपुट, यह छोटे से मध्यम सीएनसी मशीन टूल्स के लिए एकदम उपयुक्त है जहां अक्ष भार 12 एनएम सतत टोक़ बजट के भीतर आराम से गिर जाता है।
द3,000 आरपीएम की सीमाइस मशीन श्रेणी के लिए उपयुक्त तेज पार गति को सक्षम करता है, जबकि14A नामित धारामानक तीन-चरण विद्युत बुनियादी ढांचे में फिट बैठता है।42.6 पाउंड (19.3 किलो), स्थापना और रखरखाव के दौरान उचित उठाने के समर्थन की सिफारिश की जाती है।
सीधी चिकनी शाफ्ट बिना कुंजी के युग्मन
दसीधी चिकनी शाफ्ट (SLK)केवल घर्षण क्लैंपिंग बल के माध्यम से टॉर्क प्रसारित करता है।इस डिजाइन के लिए 12 एनएम स्टैण्ड टॉर्क और पीक त्वरण की मांगों को संभालने के लिए ठीक से निर्दिष्ट स्प्लिट-हब क्लैंप युग्मन या हाइड्रोलिक विस्तार हब की आवश्यकता होती है.
यह विन्यास मानक गियर खींचने वालों का उपयोग करके सीधे हब हटाने की पेशकश करता है, सीमित मशीन वातावरण में रखरखाव लाभ प्रदान करता है।A06B-0243-B200 संस्करण कुंजी के साथ उपलब्ध है.
कोई ब्रेक नहीं क्षैतिज अक्षों के लिए मानक विन्यास
दB100 पदनामकोई विद्युत चुम्बकीय ब्रेक, जो क्षैतिज सीएनसी फ़ीड अक्षों के लिए मानक है इंगित करता है।सर्वो एम्पलीफायर का सर्वो लॉककार्यक्षमता, जहां स्थिति लूप सक्रिय रहता है और एन्कोडर निरंतर प्रतिक्रिया प्रदान करता है।
यह विन्यास ब्रेक सर्किट, रिले और टाइमिंग लॉजिक की आवश्यकता को समाप्त करता है, पैनल जटिलता और घटक संख्या को कम करता है।ब्रेक वाले वेरिएंट (B300 और B400) उन ऊर्ध्वाधर धुरी के लिए आरक्षित हैं जहां गुरुत्वाकर्षण अतिरिक्त पकड़ सुरक्षा की आवश्यकता होती है.
A1000 निरपेक्ष एन्कोडर ️ पावर चक्रों के माध्यम से स्थिति प्रतिधारण
दअल्फा i A1000 सीरियल पूर्ण पल्स कोडरके साथ 1,000Fanuc αi सर्वो एम्पलीफायर में बैकअप बैटरी के माध्यम से पावर-आउट घटनाओं के माध्यम से, प्रति मोड़ पर 1000 पल्स बहु-टर्न स्थिति बनाए रखता है।
यह दैनिक होमिंग चक्रों को समाप्त करता है, स्टार्टअप पर तत्काल समन्वय उपलब्धता की अनुमति देता है और मध्य-कार्यक्रम स्टॉप से निर्बाध वसूली को सक्षम करता है।उच्च संकल्प असाधारण आयामी सटीकता और सतह खत्म गुणवत्ता का समर्थन करता है.
बैटरी का रखरखाव:A1000 बैकअप बैटरी αiSV सर्वो एम्पलीफायर में स्थित है। जब Fanuc CNC मल्टी-टर्न काउंटर रीसेट और मजबूर अक्ष री-रेफरेंसिंग को रोकने के लिए कम बैटरी अलार्म जारी करता है तो इसे बदलें।
A06B-0243 श्रृंखला विन्यास संदर्भ
| भाग संख्या | शाफ्ट | कुंजीमार्ग | ब्रेक | सील करना |
| A06B-0243-B000 | कॉपर | हाँ | कोई नहीं | IP65 |
| A06B-0243-B100 | सीधा चिकना | नहीं | कोई नहीं | IP65 |
| A06B-0243-B100#0100 | सीधा चिकना | नहीं | कोई नहीं | IP67 |
| A06B-0243-B200 | सीधा | हाँ | कोई नहीं | IP65 |
| A06B-0243-B300 | कॉपर | हाँ | 24 वी स्प्रिंग | IP65 |
| A06B-0243-B400 | सीधा चिकना | नहीं | 24 वी स्प्रिंग | IP65 |
| A06B-0243-B101 | सीधा चिकना | नहीं | कोई नहीं | IP65 (i1000 एन्कोडर) |
एम्पलीफायर और सीएनसी संगतता
A06B-0243-B100 के साथ काम करता हैFanuc αi सीरीज़ के सर्वो एम्पलीफायर (αiSV)विशेष रूप से αiSV 40 या αiSV 80 मॉड्यूल। संगत सीएनसी प्लेटफार्मों में शामिल हैंFanuc सीरीज़ 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B और 32i.
प्रतिस्थापन मोटर्स स्थापित करते समय, अस्थिर अक्ष व्यवहार या एम्पलीफायर दोषों को रोकने के लिए सीएनसी अक्ष पैरामीटर αiF 12/3000 मोटर प्रकार विनिर्देश से मेल खाते हैं।
विशिष्ट अनुप्रयोग
- मध्यम सीएनसी ऊर्ध्वाधर मशीनिंग केंद्र के लिए फ़ीड अक्षकॉम्पैक्ट और मध्यम आकार के वीएमसी पर एक्स, वाई और जेड ड्राइव
- सीएनसी टर्निंग सेंटर कैरिज और क्रॉस स्लाइड ड्राइवZ-अक्ष कार और X-अक्ष क्रॉस स्लाइड ड्राइव
- ड्रिल-टैप और कॉम्पैक्ट मशीनिंग सेंटर प्राथमिक धुरीलघु, तेज गति वाली उच्च चक्र वाली उत्पादन मशीनें
- मल्टी-अक्ष मशीनिंग सेंटर सेकंडरी ड्राइवB-अक्ष घूर्णी ड्राइव और घूर्णी टेबल पोजिशनिंग अक्ष
अक्सर पूछे जाने वाले प्रश्न
B100 (सीधी चिकनी शाफ्ट) और B000 (कॉपर शाफ्ट) के बीच अंतर क्या है?
B000 में स्व-केंद्रित युग्मन के लिए कुंजी मार्ग के साथ एक कॉपर शाफ्ट है, जबकि B100 में घर्षण-क्लैम्प्ड हब एंगेजमेंट के लिए एक सीधी चिकनी शाफ्ट है।मोटर का प्रदर्शन समान है ️ चयन आपकी मशीन पर मौजूदा युग्मन हब पर निर्भर करता है.
क्या A06B-0243-B100 को हर बार जब सीएनसी चालू होता है तो एक होमिंग चक्र की आवश्यकता होती है?
नहीं, अल्फा i A1000 पूर्ण एन्कोडर बैकअप बैटरी के माध्यम से बिजली बंद के माध्यम से बहु-बंद स्थिति को बरकरार रखता है।अक्ष निर्देशांक स्थापना और एक बार की स्थिति सिंक्रनाइज़ेशन के बाद homing आंदोलन के बिना तुरंत उपलब्ध हैं.
A06B-0243-B100 के लिए किस Fanuc एम्पलीफायर मॉड्यूल की आवश्यकता है?
मोटर को 3.0 kW / 14A रेटिंग के लिए एक Fanuc αi सीरीज सर्वो एम्पलीफायर (αiSV) की आवश्यकता होती है। Fanuc सीरीज 0i-D, 0i-F, 16i, 18i, 21i, 30i के साथ संगत,और 31i नियंत्रण.
रखरखाव योजना के लिए मोटर वजन (42.6 पाउंड) क्यों प्रासंगिक है?
19 किलोग्राम से अधिक वजन के साथ, मोटर को स्थापित करने और हटाने के दौरान दो लोगों के हैंडलिंग या उचित उठाने के समर्थन की आवश्यकता होती है, विशेष रूप से सीमित मशीन के अंदर। एकल हैंडलिंग क्षति या चोट का जोखिम है।
मानक B100 के स्थान पर IP67 सील संस्करण (#0100) कब निर्दिष्ट किया जाना चाहिए?
IP67 निर्दिष्ट करें जब मोटर को उस स्थान पर लगाया जाता है जहां शीतल द्रव मोटर शरीर के चारों ओर जमा हो सकता है या सीधे संपर्क कर सकता है।मानक IP65 पर्याप्त है.
