| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-0247-B100 |

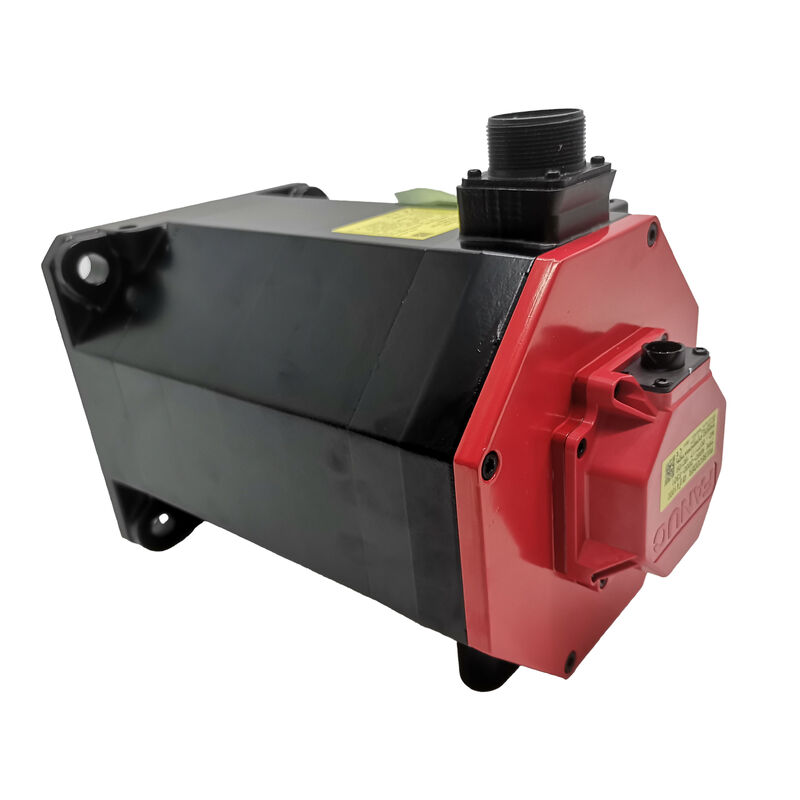

FANUC A06B-0247-B100 AC सर्वो मोटर सीएनसी उपकरण और औद्योगिक स्वचालन प्रणालियों के लिए डिज़ाइन किया गया है जो सटीक गति नियंत्रण, स्थिर सर्वो प्रतिक्रिया और भरोसेमंद दीर्घकालिक संचालन पर निर्भर करते हैं। वास्तविक उत्पादन वातावरण में, सही सर्वो मोटर का मूल्यांकन केवल आउटपुट से नहीं किया जाता है। इसे चिकनी त्वरण, अनुमानित अक्ष व्यवहार और बदलते भार के तहत सुसंगत गति गुणवत्ता भी प्रदान करनी चाहिए। यहीं पर यह मोटर उत्कृष्ट है, जो इसे मशीन टूल्स, स्वचालित विनिर्माण लाइनों और पेशेवर प्रतिस्थापन परियोजनाओं के लिए एक व्यावहारिक विकल्प बनाती है।
| विनिर्देशन | विवरण |
|---|---|
| उत्पाद प्रकार | एसी सर्वो मोटर |
| भाग संख्या | A06B-0247-B100 |
| मोटर मॉडल | αiF22/3000 |
| रेटेड आउटपुट | 4.0 kW |
| रेटेड गति | 3000 min⁻¹ |
| अधिकतम गति | 3000 min⁻¹ |
| स्टॉल टॉर्क | 22 Nm |
| अधिकतम टॉर्क | 64 Nm |
| स्टॉल करंट | 18.4 A (rms) |
| रोटर जड़ता | 0.0120 kg·m² |
| रेटेड वोल्टेज | 230 VAC |
| रेटेड करंट | 11 A |
| आवृत्ति | 200 Hz |
| चरण | 3-चरण |
| शाफ्ट प्रकार | सीधा शाफ्ट |
| शाफ्ट विवरण | सीधा शाफ्ट / SLK |
| फीडबैक प्रकार | A1000 / αiA1000 पल्सकोडर |
| विशिष्ट अनुप्रयोग | सीएनसी / औद्योगिक गति नियंत्रण |
सीएनसी और स्वचालन अनुप्रयोगों में, सर्वो प्रदर्शन को कच्चे बल के साथ-साथ नियंत्रण गुणवत्ता से भी मापा जाता है। एक मोटर को कमांड परिवर्तनों का स्पष्ट रूप से पालन करना चाहिए, लोड की स्थिति बदलने पर स्थिर रहना चाहिए, और लंबे ड्यूटी चक्रों में दोहराने योग्य अक्ष व्यवहार बनाए रखना चाहिए। A06B-0247-B100इस प्रकार की आवश्यकता को अच्छी तरह से पूरा करता है क्योंकि इसका आउटपुट और टॉर्क प्रोफ़ाइल उन प्रणालियों से मेल खाता है जहाँ स्थिर गति उत्पादकता और भाग की गुणवत्ता के लिए आवश्यक है।
इसका 22 Nm स्टॉल टॉर्क ठोस निम्न-गति नियंत्रण और भरोसेमंद त्वरण प्रदान करता है, जबकि 64 Nm अधिकतम टॉर्क अल्पकालिक शिखर मांग के दौरान उपयोगी आरक्षित प्रदान करता है। व्यावहारिक मशीन संचालन के लिए, इसका मतलब है कि मोटर सर्वो स्थिरता से समझौता किए बिना उत्तरदायी गति का समर्थन कर सकती है। उच्च-सटीकता वाले वातावरण में, यह संतुलन अक्सर केवल एक बड़े मोटर का चयन करने से अधिक मूल्यवान होता है, क्योंकि लक्ष्य केवल अक्ष को स्थानांतरित करना नहीं है, बल्कि इसे सटीकता और सुसंगत रूप से स्थानांतरित करना है।
प्रतिस्थापन की सफलता काफी हद तक यांत्रिक फिट पर निर्भर करती है। इस मॉडल को व्यापक रूप से एक सीधे शाफ्ट के साथ वर्णित किया गया है, और कई स्रोत SLK शाफ्ट विवरण का भी उपयोग करते हैं, जो मौजूदा मोटर के साथ तुलना करते समय एक उपयोगी स्थापना संदर्भ है। सही शाफ्ट शैली कपलिंग संरेखण को सरल बनाने, रेट्रोफिट जटिलताओं को कम करने और स्थापना के बाद मशीन की मूल गति विशेषताओं को बहाल करने की संभावना में सुधार करने में मदद करती है।
रखरखाव टीमों और पुनर्निर्माणकर्ताओं के लिए, यह एक वास्तविक अंतर ला सकता है। एक मोटर जो मूल शाफ्ट व्यवस्था से मेल खाती है, उसे स्थापित करना और चालू करना आमतौर पर आसान होता है, खासकर स्थापित FANUC-आधारित प्रणालियों में जहाँ यांत्रिक लेआउट और सर्वो ट्यूनिंग पहले से ही मूल कॉन्फ़िगरेशन के आसपास अनुकूलित हैं।
यह मोटर आमतौर पर A1000 या αiA1000 पल्सकोडर फीडबैक से भी जुड़ी होती है। सर्वो सिस्टम में, एन्कोडर फीडबैक वह है जो नियंत्रण को गति और स्थिति की लगातार निगरानी करने की अनुमति देता है, जो चिकनी सुधार, दोहराने योग्य आंदोलन और सटीक अक्ष प्रतिक्रिया के लिए आवश्यक है। जब सही फीडबैक प्रकार को नियंत्रण प्रणाली से मिलाया जाता है, तो मशीन को प्रतिस्थापन के बाद अपने इच्छित गति व्यवहार को बनाए रखने का एक बेहतर मौका मिलता है।
यह सीएनसी मशीनरी में विशेष रूप से महत्वपूर्ण है, जहाँ गति में छोटे विचलन भी मशीनिंग स्थिरता, चक्र गुणवत्ता या सतह फिनिश को प्रभावित कर सकते हैं। केवल एक प्रतिस्थापन घटक होने के बजाय, मोटर मशीन के गति-नियंत्रण सटीकता और दैनिक विश्वसनीयता के एक केंद्रीय भाग के रूप में कार्य करती है।
FANUC A06B-0247-B100 AC सर्वो मोटरको आमतौर पर इसके लिए माना जाता है:
सीएनसी मशीन टूल्स
औद्योगिक स्वचालन प्रणालियाँ
सटीक अक्ष नियंत्रण असेंबली
गति-नियंत्रण उपकरण
संगत FANUC सर्वो मोटर प्रतिस्थापन परियोजनाएँ
Q1: FANUC A06B-0247-B100 का रेटेड आउटपुट क्या है?
A1: FANUC A06B-0247-B100 को आमतौर पर 4.0 kW के रेटेड आउटपुट के साथ सूचीबद्ध किया जाता है। यह इसे सीएनसी और औद्योगिक स्वचालन प्रणालियों के लिए पर्याप्त क्षमता प्रदान करता है जिन्हें बहुत बड़े मोटर फ्रेम में जाए बिना विश्वसनीय सर्वो प्रदर्शन की आवश्यकता होती है। दिन-प्रतिदिन के उपयोग में, वह आउटपुट स्तर सटीक उपकरणों में स्थिर अक्ष आंदोलन, अनुमानित नियंत्रण व्यवहार और ठोस समग्र गति प्रदर्शन का समर्थन करता है।
Q2: इस मोटर से कौन सी गति और टॉर्क प्रदर्शन जुड़ा है?
A2: FANUC αi-श्रृंखला विनिर्देश डेटा A06B-0247-B□0□ मोटर परिवार के लिए 3000 min⁻¹ रेटेड गति, 3000 min⁻¹ अधिकतम गति, 22 Nm स्टॉल टॉर्क, और 64 Nm अधिकतम टॉर्क सूचीबद्ध करता है। ये आंकड़े नियंत्रित सर्वो कार्य के लिए अभिप्रेत मोटर का संकेत देते हैं जहाँ सटीक प्रतिक्रिया, स्थिर त्वरण और भरोसेमंद लोड हैंडलिंग महत्वपूर्ण हैं। खरीदारों के लिए संगतता का मूल्यांकन करते समय, ये स्थापित मोटर के साथ तुलना करने के लिए कुछ सबसे उपयोगी मुख्य प्रदर्शन मान हैं।
Q3: A06B-0247-B100 के लिए आमतौर पर कौन सी शाफ्ट और फीडबैक कॉन्फ़िगरेशन सूचीबद्ध है?
A3: सार्वजनिक वितरक लिस्टिंग आमतौर पर इस मॉडल को एक सीधे शाफ्ट और A1000 / αiA1000 फीडबैक के साथ वर्णित करती हैं। कुछ स्रोत शाफ्ट विवरण को SLK के रूप में भी निर्दिष्ट करते हैं। ये बिंदु महत्वपूर्ण हैं क्योंकि वे यांत्रिक स्थापना और नियंत्रण-पक्ष संगतता दोनों को प्रभावित करते हैं। उन्हें जल्दी से पुष्टि करने से प्रतिस्थापन की समस्याएं कम हो सकती हैं और मशीन की मूल गति विशेषताओं को बनाए रखने में मदद मिल सकती है।
Q4: इस मोटर के लिए आमतौर पर कौन सी विद्युत विशेषताएँ सूचीबद्ध हैं?
A4: उपलब्ध लिस्टिंग आमतौर पर A06B-0247-B100 को 230 VAC, 11 A, 200 Hz, और 3-चरण संचालन से जोड़ती हैं। ये मान मोटर की तुलना मौजूदा ड्राइव या मशीन प्लेटफॉर्म से करते समय उपयोगी होते हैं। स्थापना से पहले, खरीदारों को अभी भी मूल एम्पलीफायर और फीडबैक सेटअप के साथ पूर्ण विद्युत और नियंत्रण-पक्ष संगतता को सत्यापित करना चाहिए।
Q5: FANUC A06B-0247-B100 किस प्रकार के अनुप्रयोगों के लिए उपयुक्त है?
A5: यह सर्वो मोटर सीएनसी मशीनरी, औद्योगिक स्वचालन उपकरण, अक्ष नियंत्रण प्रणाली, और संगत FANUC प्रतिस्थापन परियोजनाओं के लिए उपयुक्त है। इसका 4.0 kW आउटपुट, αiF22/3000 प्रदर्शन, सीधा-शाफ्ट डिज़ाइन, और A1000 फीडबैक का संयोजन इसे उन प्रणालियों में विशेष रूप से उपयोगी बनाता है जहाँ सटीक गति, विश्वसनीय सर्वो सुधार और भरोसेमंद दैनिक संचालन आवश्यक है।
