| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-0269-B101 |

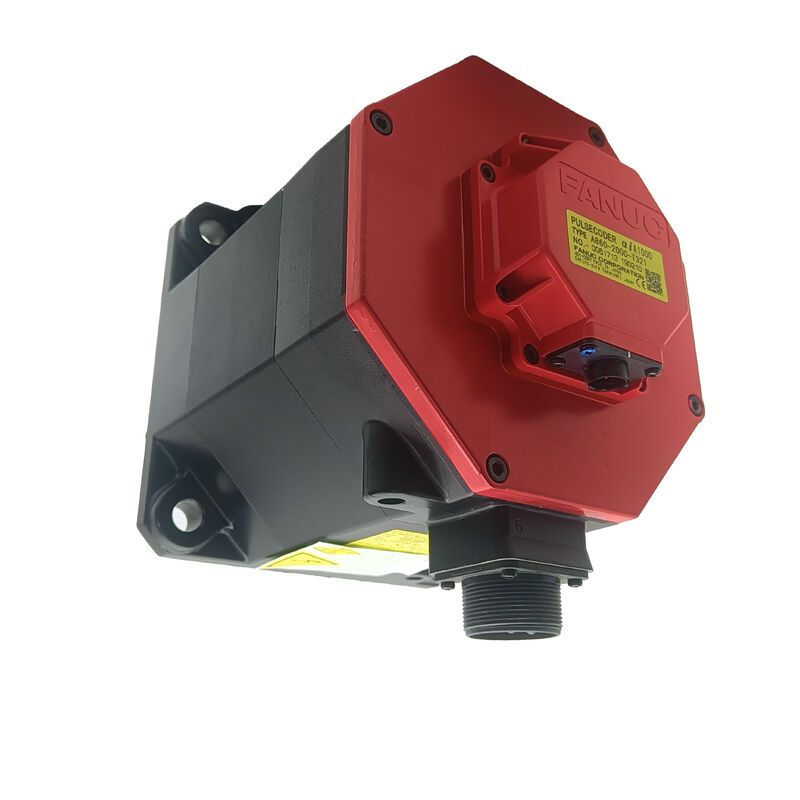

FANUC A06B-0269-B101 AC सर्वो मोटर सीएनसी उपकरण और औद्योगिक स्वचालन प्रणालियों के लिए बनाया गया है जो निरंतर-ड्यूटी की स्थिति में स्थिर टॉर्क आउटपुट, तेज सर्वो प्रतिक्रिया और विश्वसनीय पोजिशनिंग सटीकता पर निर्भर करते हैं। सटीक गति नियंत्रण के लिए डिज़ाइन किया गया, यह मोटर मशीन टूल्स, स्वचालित उत्पादन लाइनों और प्रतिस्थापन परियोजनाओं के लिए एक व्यावहारिक विकल्प है जहां दोहराने योग्य अक्ष प्रदर्शन और दीर्घकालिक परिचालन स्थिरता आवश्यक है। इसे आमतौर पर αiS 30/4000HV श्रृंखला के हिस्से के रूप में सूचीबद्ध किया जाता है और वितरक लिस्टिंग में सीधी शाफ्ट और i1000 इंक्रीमेंटल एनकोडर कॉन्फ़िगरेशन के साथ वर्णित किया गया है।
| विनिर्देशन | विवरण |
|---|---|
| उत्पाद प्रकार | AC सर्वो मोटर |
| भाग संख्या | A06B-0269-B101 |
| मोटर श्रृंखला | FANUC αiS श्रृंखला |
| मोटर मॉडल | αiS 30/4000HV |
| रेटेड आउटपुट | 5.5 kW |
| रेटेड गति | 3000 मिनट⁻¹ |
| अधिकतम गति | 4000 मिनट⁻¹ |
| स्टॉल टॉर्क | 30 Nm |
| अधिकतम टॉर्क | 100 Nm |
| स्टॉल करंट | 15.9 A (rms) |
| रोटर जड़ता | 0.00759 किग्रा·मी² |
| टॉर्क स्थिरांक | 1.90 Nm/A (rms) |
| बैक ईएमएफ स्थिरांक | 66 V (rms) / 1000 मिनट⁻¹ |
| आर्मेचर प्रतिरोध (1 चरण) | 0.25 Ω |
| यांत्रिक समय स्थिरांक | 0.002 s |
| थर्मल समय स्थिरांक | 35 मिनट |
| वजन | 23 किग्रा |
| शाफ्ट प्रकार | सीधी शाफ्ट |
| फीडबैक प्रकार | i1000 इंक्रीमेंटल एनकोडर |
इस मोटर की विनिर्देशन प्रोफ़ाइल इसे उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाती है जहां मजबूत सर्वो व्यवहार और नियंत्रित उच्च-गति संचालन को एक साथ काम करने की आवश्यकता होती है। 5.5 kW रेटेड आउटपुट, 30 Nm स्टॉल टॉर्क, और 4000 मिनट⁻¹ अधिकतम गति के साथ, A06B-0269-B101 मांग वाले औद्योगिक प्रणालियों में उत्तरदायी त्वरण, भरोसेमंद लोड हैंडलिंग और सटीक कमांड ट्रैकिंग का समर्थन करता है।
सीएनसी वातावरण में उपयोग किए जाने वाले सर्वो मोटर को केवल शक्ति से अधिक प्रदान करना होता है। इसे नियंत्रण आदेशों पर सुचारू रूप से प्रतिक्रिया करनी चाहिए, लोड भिन्नता के माध्यम से स्थिर रहना चाहिए, और लंबी उत्पादन चक्रों में दोहराने योग्य गति गुणवत्ता बनाए रखनी चाहिए। A06B-0269-B101 उस भूमिका के लिए उपयुक्त है क्योंकि इसका आउटपुट वर्ग और टॉर्क विशेषताएँ उन अनुप्रयोगों से मेल खाती हैं जहाँ गति की ताकत और स्थिति नियंत्रण दोनों मायने रखते हैं।
इसका 30 Nm स्टॉल टॉर्क मोटर को कम गति पर और त्वरण के दौरान स्थिर सर्वो व्यवहार बनाए रखने में मदद करता है, जबकि 100 Nm अधिकतम टॉर्क अल्पकालिक शिखर मांग के लिए अतिरिक्त आरक्षित प्रदान करता है। व्यावहारिक मशीन संचालन में, उस प्रकार का प्रदर्शन अक्ष संगति में सुधार, बदलते लोड के तहत अस्थिर प्रतिक्रिया को कम करने और समग्र प्रक्रिया नियंत्रण को बेहतर बनाने में मदद कर सकता है।
3000 मिनट⁻¹ रेटेड गति और 4000 मिनट⁻¹ अधिकतम गति इस मोटर को उन अनुप्रयोगों में फिट करने की अनुमति देते हैं जिनके लिए सटीक पोजिशनिंग और तेज गति प्रतिक्रिया दोनों की आवश्यकता होती है। स्वचालित विनिर्माण और सीएनसी प्रणालियों में, यह संतुलन महत्वपूर्ण है क्योंकि उच्च गति केवल तभी मूल्यवान होती है जब वह नियंत्रणीय बनी रहे। यह मोटर उस संतुलन को प्रदान करने के लिए डिज़ाइन की गई है, जो उपयोगकर्ताओं को एक गति समाधान प्रदान करती है जो सर्वो स्थिरता का त्याग किए बिना उत्पादकता का समर्थन कर सकती है।
0.00759 किग्रा·मी² रोटर जड़ता भी मोटर के गति प्रोफ़ाइल में योगदान देता है, जिससे इसे एक नियंत्रित प्रतिक्रिया प्रदान करने में मदद मिलती है जो सटीकता-संचालित अनुप्रयोगों के लिए उपयुक्त है। प्रतिस्थापन विकल्पों की तुलना करने वाले खरीदारों के लिए, यह महत्वपूर्ण है क्योंकि जड़ता विशेषताएँ मोटर के त्वरण, मंदी और सर्वो सुधार के दौरान व्यवहार को प्रभावित करती हैं।
वास्तविक रखरखाव कार्य में, सही सर्वो मोटर का चयन केवल भाग संख्या मिलान से अधिक है। आउटपुट स्तर, गति सीमा, शाफ्ट संरचना, एनकोडर प्रकार और समग्र मोटर व्यवहार सभी प्रभावित करते हैं कि स्थापना के बाद प्रतिस्थापन कितना अच्छा प्रदर्शन करेगा। A06B-0269-B101 को आमतौर पर सीधी शाफ्ट और i1000 इंक्रीमेंटल एनकोडर के साथ वर्णित किया जाता है, जो इसे उन खरीदारों के लिए विशेष रूप से प्रासंगिक बनाता है जिन्हें स्थापित FANUC-आधारित प्रणालियों के भीतर संगतता बनाए रखने की आवश्यकता है।
सेवा टीमों, पुनर्निर्माणकर्ताओं और औद्योगिक खरीदारों के लिए, यह मोटर एक व्यावहारिक समाधान हो सकता है जब लक्ष्य सुचारू अक्ष गति को बहाल करना, नियंत्रण सटीकता को संरक्षित करना और भरोसेमंद दैनिक प्रदर्शन के साथ उपकरणों को चालू रखना हो।
यह सर्वो मोटर आमतौर पर इसके लिए माना जाता है:
सीएनसी मशीन टूल्स
औद्योगिक स्वचालन प्रणालियाँ
सटीक अक्ष नियंत्रण असेंबली
उच्च-प्रदर्शन गति-नियंत्रण उपकरण
संगत FANUC सर्वो मोटर प्रतिस्थापन परियोजनाएँ
Q1: FANUC A06B-0269-B101 का रेटेड आउटपुट क्या है?
A1: FANUC A06B-0269-B101 को 5.5 kW पर रेट किया गया है। यह आउटपुट स्तर इसे सीएनसी और औद्योगिक स्वचालन अनुप्रयोगों के लिए उपयुक्त प्रदर्शन वर्ग में रखता है जिन्हें कॉम्पैक्ट मोटर मॉडल की तुलना में अधिक मजबूत सर्वो क्षमता की आवश्यकता होती है। व्यावहारिक उपयोग में, यह मांग वाले अक्ष आंदोलन का समर्थन करते हुए नियंत्रित और दोहराने योग्य गति व्यवहार बनाए रखने में मदद करता है।
Q2: इस सर्वो मोटर से जुड़ी गति सीमा क्या है?
A2: इस मोटर को 3000 मिनट⁻¹ की रेटेड गति और 4000 मिनट⁻¹ की अधिकतम गति के साथ निर्दिष्ट किया गया है। यह संयोजन इसे उन प्रणालियों के लिए उपयुक्त बनाता है जहां उत्तरदायी गति और स्थिर सर्वो नियंत्रण दोनों महत्वपूर्ण हैं। कई मशीन अनुप्रयोगों में, यह निरंतर संचालन के दौरान थ्रूपुट, पोजिशनिंग सटीकता और गति सुचारूता को संतुलित करने में मदद करता है।
Q3: A06B-0269-B101 क्या टॉर्क प्रदर्शन प्रदान करता है?
A3: मोटर को 30 Nm स्टॉल टॉर्क और 100 Nm अधिकतम टॉर्क के साथ निर्दिष्ट किया गया है। ये मान इंगित करते हैं कि इसे गंभीर गति-नियंत्रण अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां मोटर को बदलते लोड को संभालना, त्वरण का समर्थन करना और स्थिर अक्ष व्यवहार बनाए रखना होता है। कई खरीदारों के लिए, औद्योगिक सर्वो अनुप्रयोगों के लिए इस मॉडल को चुनने का एक मुख्य कारण टॉर्क क्षमता है।
Q4: इस मॉडल के लिए आमतौर पर कौन सी शाफ्ट और फीडबैक कॉन्फ़िगरेशन सूचीबद्ध है?
A4: वितरक लिस्टिंग आमतौर पर A06B-0269-B101 को सीधी शाफ्ट और i1000 इंक्रीमेंटल एनकोडर के साथ वर्णित करती हैं। ये विवरण महत्वपूर्ण हैं क्योंकि वे यांत्रिक फिट और नियंत्रण-पक्ष संगतता दोनों को प्रभावित करते हैं। जब प्रतिस्थापन मोटर की सोर्सिंग करते हैं, तो शाफ्ट शैली और एनकोडर प्रकार की पुष्टि करने से स्थापना की समस्याएं कम हो सकती हैं और मूल मशीन प्रदर्शन को बनाए रखने में मदद मिल सकती है।
Q5: FANUC A06B-0269-B101 किस प्रकार के अनुप्रयोगों के लिए उपयुक्त है?
A5: यह सर्वो मोटर सीएनसी मशीनरी, औद्योगिक स्वचालन उपकरण, सटीक अक्ष प्रणालियों और संगत FANUC प्रतिस्थापन अनुप्रयोगों के लिए उपयुक्त है। आउटपुट वर्ग, गति क्षमता, टॉर्क प्रोफ़ाइल और फीडबैक कॉन्फ़िगरेशन का इसका संयोजन इसे उन प्रणालियों में विशेष रूप से उपयोगी बनाता है जहां सटीक गति और भरोसेमंद दीर्घकालिक संचालन आवश्यक है।
