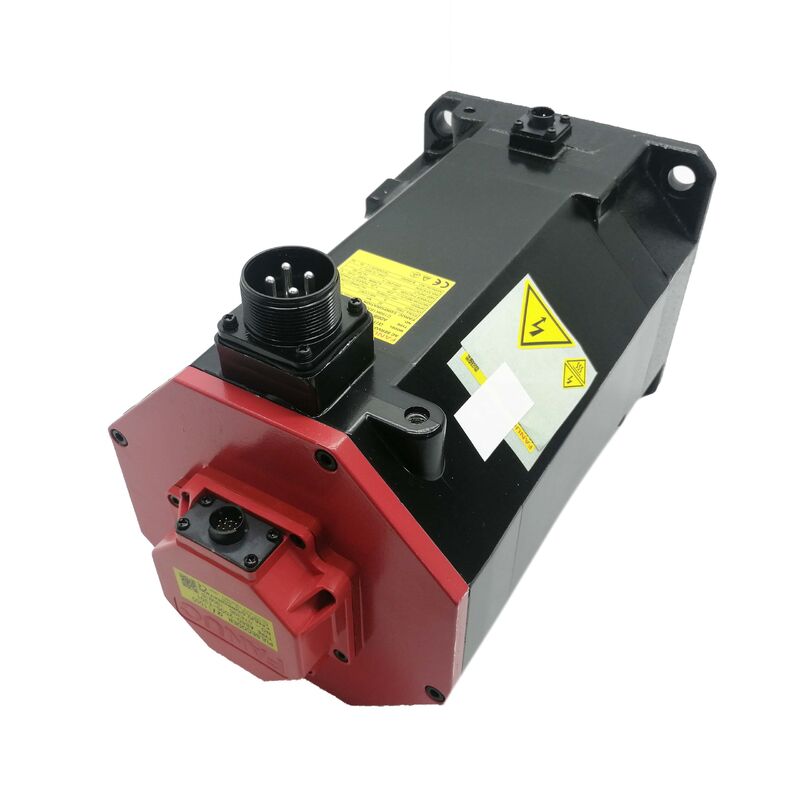

Fanuc AC सर्वो मोटर A06B-0371-B577
FANUC A06B-0371-B577 FANUC α श्रृंखला का एक AC सर्वो मोटर है, जो स्थिर गति प्रतिक्रिया की आवश्यकता वाली मशीन टूल्स और गति प्रणालियों में सटीक अक्ष नियंत्रण के लिए α1/3000 वर्ग में निर्मित है,दोहराने योग्य पोजिशनिंग, और कॉम्पैक्ट मोटर आकार। इस विन्यास में एक सीधी शाफ्ट और αI64 पल्स कोडर है,यह प्रतिस्थापन अनुप्रयोगों के लिए आदर्श बनाता है जहां मूल यांत्रिक इंटरफ़ेस और प्रतिक्रिया प्रारूप लगातार रहना चाहिए.
मुख्य उत्पाद विनिर्देश
| विनिर्देश |
मूल्य |
| उत्पाद का प्रकार |
एसी सर्वो मोटर |
| ब्रांड |
FANUC |
| भाग संख्या |
A06B-0371-B577 |
| श्रृंखला |
α श्रृंखला |
| मॉडल वर्ग |
α1/3000 |
| शाफ्ट का प्रकार |
सीधी शाफ्ट |
| ब्रेक |
ब्रेक के बिना |
| डिटेक्टर |
αI64 पल्स कोडर |
| नामित आउटपुट गति |
3000 मिनट−1 |
| स्टॉल में नामित टॉर्क |
1.0 एनएम |
| रोटर इनेर्शिया |
0.00036 किलोग्राम* मी2 |
| स्टॉल पर निरंतर आरएमएस धारा |
2.2 ए (आरएमएस) |
| टोक़ स्थिर |
0.44 एनएम/ए (आरएमएस) |
| बैक ईएमएफ स्थिर |
15.5 V/1000 मिन−1 |
| कवच प्रतिरोध |
1.73 Ω |
| यांत्रिक समय निरंतर |
0.010 s |
| थर्मल समय स्थिर |
15 मिनट |
| स्थिर घर्षण |
0.10 एनएम |
| अधिकतम अनुमत धारा |
24 ए (पीक) |
| अधिकतम सैद्धांतिक टोक़ |
8 एनएम |
| अधिकतम सैद्धांतिक त्वरण |
22000 रैड/सेकंड |
| वजन |
2.8 किलो |
| सुरक्षा रेटिंग |
IP55 |
| अनुशंसित परिवेश तापमान |
40°C या उससे कम |
उत्पाद का अवलोकन
A06B-0371-B577 अपेक्षाकृत कम रोटर जड़ता और 1.0 एनएम नामित स्टॉल टॉर्क के साथ, अपेक्षाकृत कम गतिशील व्यवहार के साथ कॉम्पैक्ट सर्वो मोटर्स की आवश्यकता वाले अनुप्रयोगों के लिए अनुकूलित है,यह मोटर अनुप्रयोगों में उत्कृष्ट है जहां त्वरण, मंदी, और दिशा प्रतिक्रिया को एक बड़े मोटर वर्ग की आवश्यकता के बिना सटीक रहने की आवश्यकता है।और स्थापित FANUC प्रणालियों में सटीक संचालित इकाइयों.
स्थापना और उपयोग के लिए दिशा-निर्देश
FANUC की α श्रृंखला के मैनुअल में जोर दिया गया है कि वास्तविक उपयोग में मोटर सुरक्षा केवल IP55 सुरक्षा रेटिंग पर निर्भर नहीं करती बल्कि उचित स्थापना प्रथाओं पर निर्भर करती है।मुख्य स्थापना विचार में काटने के तरल पदार्थों और स्नेहक से मोटर सतह की सुरक्षा शामिल है, केबलों के माध्यम से मोटर की ओर शीतल द्रव मार्ग से बचने, और कनेक्टर ऊपर की ओर मुड़ते समय ड्रिप लूप का उपयोग करना।क्योंकि सीलिंग प्रभावशीलता पर्यावरण की स्थिति और उचित स्नेहन लेआउट पर निर्भर करती है.
अक्सर पूछे जाने वाले प्रश्न
आधिकारिक FANUC आंकड़ों के अनुसार A06B-0371-B577 किस प्रकार का मोटर है?
यह एक FANUC α श्रृंखला एसी सर्वो मोटर है जो α1/3000 वर्ग में है। इस संस्करण में αI64 पल्स कोडर के साथ एक सीधी शाफ्ट है, जो इसे मशीन टूल्स अनुप्रयोगों के लिए सटीक सर्वो श्रेणी में रखता है।
क्या A06B-0371-B577 एक ब्रेक मोटर है?
नं. फानुक की α1/3000 परिवार के लिए आधिकारिक नामकरण तालिका इस सीधा शाफ्ट गैर-ब्रेक कॉन्फ़िगरेशन से अलग ब्रेक से लैस संस्करणों को सूचीबद्ध करती है।यह अंतर प्रतिस्थापन कार्य के लिए महत्वपूर्ण है क्योंकि यह यांत्रिक फिट और अक्ष पकड़ रणनीति को प्रभावित करता है.
मुख्य प्रदर्शन विनिर्देश क्या हैं?
मुख्य विनिर्देशों में 3000 मिनट -1 नामित आउटपुट गति, 1.0 एनएम नामित टॉर्क स्टैंड पर, 2.2 ए आरएमएस स्टैंड पर वर्तमान, 24 ए पीक अधिकतम अनुमेय वर्तमान और 2.8 किलोग्राम वजन शामिल हैं,जैसा कि FANUC की आधिकारिक मोटर डेटा शीट से सत्यापित है.
क्या इस मोटर के लिए FANUC द्वारा IP65 की पुष्टि की गई है?
नहीं. आधिकारिक α श्रृंखला मैनुअल एक एकल मोटर इकाई के लिए IP55 के रूप में सुरक्षा के रूप में निर्दिष्ट करता है। वास्तविक दुनिया शीतल द्रव या तेल के प्रतिरोध उचित केबल रूटिंग, कनेक्टर अभिविन्यास पर निर्भर करता है,और स्थापना प्रथाओं.
प्रतिस्थापन के रूप में इस मोटर का आदेश देने से पहले उपयोगकर्ताओं को क्या सत्यापित करना चाहिए?
उपयोगकर्ताओं को पूर्ण भाग संख्या, शाफ्ट के रूप, ब्रेक की स्थिति, डिटेक्टर प्रकार, और मशीन पक्ष युग्मन व्यवस्था की पुष्टि करनी चाहिए। इस मॉडल में αI64 पल्स कोडर के साथ एक सीधा शाफ्ट है,तो किसी भी मशीन रिकॉर्ड अलग विन्यास दिखा रहे हैं मूल मोटर नाम प्लेट या बीओएम के खिलाफ सत्यापित किया जाना चाहिए.
