| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A06B-0061-B203 |

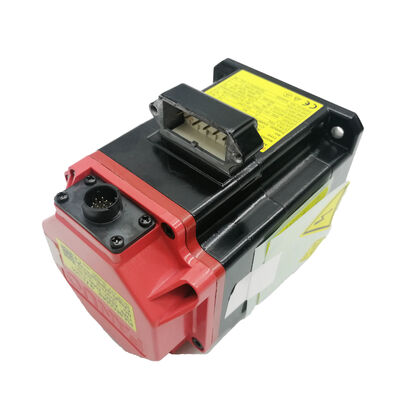

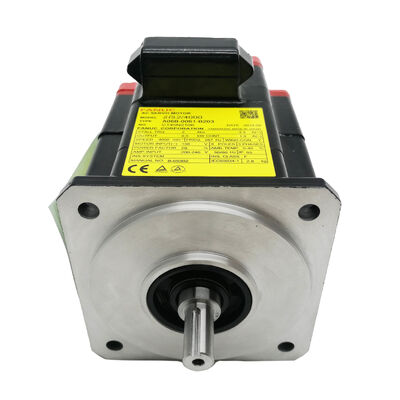

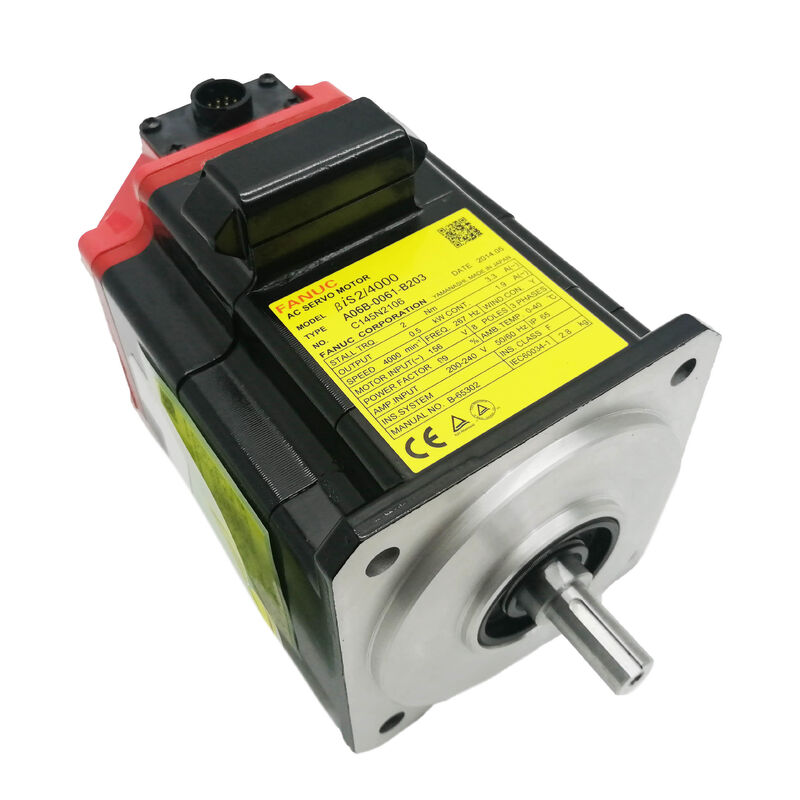

A06B-0061-B203 FANUC का βiS 2/4000 है 2 एनएम वर्ग, 4,000 आरपीएम मोटर बीटा आईएस श्रृंखला से। 0.5 किलोवाट पर 2 एनएम स्टाल टॉर्क के साथ,यह सीएनसी अक्ष के प्रकार को कवर करता है जो भारी काटने बल की जरूरत नहीं है लेकिन सटीक की जरूरत है, उत्तरदायी पोजिशनिंगः टूल कैरोसेल इंडेक्सर्स, कॉम्पैक्ट टर्निंग सेंटरों पर उप-अक्ष ड्राइव, छोटे मशीनिंग केंद्रों पर फ़ीड अक्ष और बहु-कार्यात्मक मशीनों पर सहायक सर्वो पोजिशंस।
B203 विन्यास ब्रेक के बिना सीधे कुंजी वाले शाफ्ट को निर्दिष्ट करता है।सीधे कुंजी वाले शाफ्ट युग्मन पर सकारात्मक टोक़ संचरण प्रदान करता है, जो सेवा जीवन के दौरान बार-बार दिशा उलटने और कंपन भार पर अधिक विश्वसनीय है।
β128iA एन्कोडर 128 सिग्नल पीरियड्स प्रति रिवोल्यूशन देता है, जो सर्वो एम्पलीफायर द्वारा स्थिति नियंत्रण के लिए उच्च प्रभावी रिज़ॉल्यूशन तक संसाधित किया जाता है।यह एक वृद्धिशील एन्कोडर है ️ उत्पादन शुरू होने से पहले मशीन को प्रत्येक पावर-अप के बाद एक संदर्भ-वापसी (होमिंग) चक्र पूरा करना होगायदि अनुप्रयोग को होमिंग के बिना पूर्ण स्थिति की आवश्यकता होती है, तो एक पूर्ण एन्कोडर के साथ एक बीटा आईएस संस्करण सही विनिर्देश है।
क्षैतिज धुरी और यंत्रों के लिए कोई ब्रेक सही विकल्प नहीं है जहां सर्वो एम्पलीफायर की बंद स्थिति लूप मशीन के सामान्य संचालन के दौरान धुरी को आराम में रखती है।ऊर्ध्वाधर धुरी और गुरुत्वाकर्षण से भारित स्लाइड्स के लिए स्प्रिंग-प्रभावित 24V होल्डिंग ब्रेक के साथ संबंधित ब्रेक संस्करण (बी503 प्रत्यय) की आवश्यकता होती है.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A06B-0061-B203 |
| मोटर मॉडल | βiS 2/4000 |
| स्टॉल टॉर्क | 2 एनएम |
| नामित आउटपुट | 0.5 किलोवाट |
| स्टॉल करंट | 3.3 ए |
| अधिकतम गति | 4,000 आरपीएम |
| इनपुट | तीन चरण 200-240V AC |
| ध्रुव | 8 |
| इन्सुलेशन | वर्ग F |
| एन्कोडर | β128iA वृद्धिशील |
| शाफ्ट | सीधी + कुंजी |
| ब्रेक | कोई नहीं |
प्रश्न 1: मशीन को प्रत्येक पावर-अप पर एक होमिंग चक्र की आवश्यकता होती है। क्या यह β128iA एन्कोडर के कारण है?
हाँ. β128iA एक वृद्धिशील एन्कोडर है स्थिति प्रत्येक पावर-अप पर एक संदर्भ बिंदु से आवेगों की गिनती करके निर्धारित की जाती है।अक्ष संदर्भ सेट करने के लिए प्रत्येक शक्ति चक्र के बाद एक होमिंग चक्र की आवश्यकता होती है. यह बीटा आईएस इंक्रीमेंटल एन्कोडर मोटर्स के साथ निर्मित मशीनों के लिए सामान्य व्यवहार है. यदि कोई होमिंग चक्र-पूर्ण स्थिति की आवश्यकता है, तो एक पूर्ण एन्कोडर के साथ बीटा आईएस संस्करण निर्दिष्ट करें.
Q2: क्या B203 (बंद ब्रेक) विन्यास सर्वो बंद होने पर धुरी को प्रभावित करता है?
सर्वो-ऑन पर, बंद स्थिति लूप अक्ष को सक्रिय रूप से आराम में रखता है। जब सर्वो को ई-स्टॉप पर बंद कर दिया जाता है, तो योजनाबद्ध सर्वो-ऑफ, या बिजली की हानि Servo लॉक हटा दिया जाता है।एक क्षैतिज या संतुलित धुरी पर एक ब्रेक मुक्त मोटर सर्वो सक्रिय के बिना अधिकांश यांत्रिक परिस्थितियों में पर्याप्त रूप से स्थिति बनाए रखेगाऊर्ध्वाधर या गुरुत्वाकर्षण से भारित अक्षों पर, स्प्रिंग-प्रभावित ब्रेक के साथ B503 संस्करण की आवश्यकता होती है ताकि शक्ति हटाए जाने पर अक्ष को सुरक्षित रूप से रखा जा सके।
Q3: कौन से एम्पलीफायर A06B-0061-B203 के साथ संगत हैं?
βiS 2/4000 जोड़े FANUC बीटा एसवीयू और एसवीएम एम्पलीफायरों के साथ जो बीटा आईएस मोटर्स के साथ संगत हैं।विशिष्ट एम्पलीफायर मॉडल ड्राइव सिस्टम की अक्ष संख्या और वर्तमान विन्यास पर निर्भर करता है. पुष्टि करें एम्पलीफायर के नामित वर्तमान इस मोटर के 3.3A स्टॉल वर्तमान को कवर करता है.
Q4: शाफ्ट में एक कुंजी मार्ग है। युग्मन हब का आदेश देते समय किस कुंजी मार्ग के आयामों को निर्दिष्ट किया जाना चाहिए?
βiS 2/4000 के लिए कुंजी मार्ग आयाम इस मोटर फ्रेम आकार के लिए FANUC के बीटा सर्वो मोटर निर्देश पुस्तिका विनिर्देशों का पालन करते हैं।और मोटर नाम प्लेट या FANUC मोटर विनिर्देश शीट से कुंजी मार्ग की गहराई मशीनिंग या नाब का आदेश देने से पहले.
Q5: क्या यह मोटर आमतौर पर स्पेयर पार्ट के रूप में रखी जाती है?
हां, βiS 2/4000 अक्षों के साथ कई मशीनों को चलाने वाले संयंत्रों के लिए, इन्वेंट्री में एक समान प्रतिस्थापन रखना व्यावहारिक हैऔर विशिष्ट मोटर विनिर्देश (मॉडल, एन्कोडर, शाफ्ट, ब्रेक) पैरामीटर परिवर्तन के बिना काम करने के लिए एक प्रतिस्थापन के लिए बिल्कुल मेल खाना चाहिए।कीड) एक अलग मोटर है और एक ब्रेक के बिना विन्यस्त मशीनों में एक प्रत्यक्ष विकल्प नहीं है.
