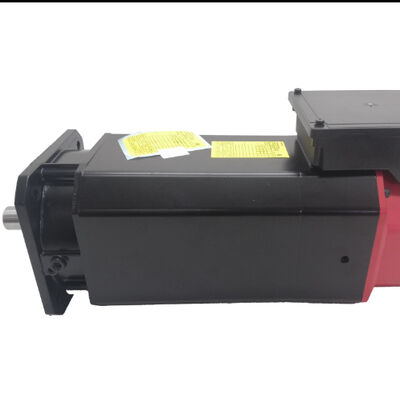

Fanuc AC सर्वो मोटर A06B-1404-B904#F302 A06B1404B904#F302 AO6B-14O4-B9O4#F3O2

Fanuc A06B-1404-B904#F302 | विशेष अल्फा आई एसी स्पिंडल मोटर एआई 2/10000 — 2.2/3.7kW, फ्लैंज, स्लिक शाफ्ट, MZi

भाग संख्या: A06B-1404-B904#F302

प्रकार: एसी स्पिंडल मोटर — विशेष कॉन्फ़िगरेशन

श्रृंखला: अल्फा आई (αi)

मॉडल: एआई 2 / 10000

कॉन्फ़िगरेशन: फ्लैंज माउंट, स्लिक शाफ्ट, MZi स्पीड/पोजीशन सेंसर

गति सीमा: 1,500 – 10,000 आरपीएम

इनपुट वोल्टेज: 123–220 वीएसी, 3-फेज

स्थिति: नया / नवीनीकृत / अधिशेष

अवलोकन

The Fanuc A06B-1404-B904#F302 एक विशेष कॉन्फ़िगरेशन अल्फा आई श्रृंखला एसी स्पिंडल मोटर है जो एआई 2/10000 प्लेटफॉर्म पर बनाया गया है — 2.2 किलोवाट निरंतर, 3.7 किलोवाट ड्यूटी-साइकिल, 1,500 से 10,000 आरपीएम, फ्लैंज-माउंटेड एक सादे स्लिक शाफ्ट और MZi गति और स्थिति सेंसर के साथ।

B904 बेस कोड और #F302 प्रत्यय मिलकर इसे एक ओईएम-विशिष्ट प्रकार के रूप में पहचानते हैं: एक मोटर जो एक विशेष मशीन टूल निर्माता के विनिर्देशों के लिए बनाई गई है, जिसमें मानक एआई 2/10000 आर्किटेक्चर में संशोधन किए गए हैं जो इसे कैटलॉग B103 संस्करण से अलग करते हैं।

व्यवहार में "विशेष" पदनाम का क्या अर्थ है, यह है कि इस मोटर को मानक उत्पादन शेल्फ से नहीं, बल्कि एक परिभाषित मशीन बिल्डर की आवश्यकता के अनुसार इंजीनियर किया गया था।

#F302 द्वारा कवर किए गए विशिष्ट संशोधन — जिसमें वायरिंग कॉन्फ़िगरेशन, कनेक्टर प्रकार, विशेष यांत्रिक विशेषताएं, या अतिरिक्त इंटरफ़ेस आवश्यकताएं शामिल हो सकती हैं — मशीन डिजाइन के समय मशीन बिल्डर और Fanuc के बीच सहमत हुए थे।

मोटर का विद्युत कोर वही एआई 2/10000 प्लेटफॉर्म है जो अल्फा आई पीढ़ी में कॉम्पैक्ट सीएनसी मशीनिंग सेंटर, ड्रिल-टैप सेंटर और छोटे टर्निंग सेंटर को शक्ति प्रदान करता है: 2.2 किलोवाट निरंतर, 3.7 किलोवाट शॉर्ट-ड्यूटी और चक्रीय ऑपरेटिंग मोड में पहुंचता है, 10,000 आरपीएम की छत के साथ जो एल्यूमीनियम, हल्के मिश्र धातुओं और छोटे कार्बाइड टूलिंग पर उत्पादकता के लिए आवश्यक उच्च सतह गति को सक्षम बनाता है।

मानक B103 की तरह, B904#F302 में फ्लैंज माउंटिंग, एक स्लिक शाफ्ट और MZi सेंसर होता है — तीन इंस्टॉलेशन और कार्यात्मक विशेषताएं जो निर्धारित करती हैं कि यह मोटर अपनी मशीन में कैसे बैठता है और सीएनसी किन स्पिंडल नियंत्रण कार्यों तक पहुंच सकता है।

मुख्य विनिर्देश

Fanuc स्पिंडल मोटर संदर्भ में "विशेष" का क्या अर्थ है

Fanuc अपने स्पिंडल मोटर आउटपुट का एक हिस्सा ओईएम विनिर्देशों के लिए उत्पादित करता है — मोटर जो मानक कैटलॉग मॉडल के समान विद्युत चुम्बकीय कोर साझा करते हैं लेकिन व्यक्तिगत मशीन टूल बिल्डरों के साथ सहमत विशिष्ट संशोधनों को ले जाते हैं।

ये संशोधन कनेक्टर प्रकार और वायरिंग रूटिंग से लेकर यांत्रिक सुविधाओं, पेंट, नेमप्लेट सामग्री, या कैटलॉग मोटर पर मौजूद नहीं अतिरिक्त इंटरफ़ेस प्रावधानों तक हो सकते हैं।

A06B-1404-B904#F302 इस श्रेणी में है। B904 भाग संख्या इसे A06B-1404 श्रृंखला के भीतर एक गैर-कैटलॉग विशेष के रूप में पहचानती है, और #F302 प्रत्यय सटीक विशेष कॉन्फ़िगरेशन को परिभाषित करता है। सोर्सिंग और सेवा के लिए निहितार्थ महत्वपूर्ण हैं।

सोर्सिंग के लिए: इस मोटर को बदलते समय #F302 का सटीक मिलान किया जाना चाहिए। कैटलॉग B103 समान विद्युत विनिर्देश और भौतिक प्लेटफॉर्म साझा करता है, लेकिन कनेक्टर कॉन्फ़िगरेशन, वायरिंग, या अन्य विवरणों में भिन्न हो सकता है जिसके लिए मशीन के केबल हार्नेस और ड्राइव सिस्टम को डिजाइन किया गया था। मशीन इंटरफ़ेस स्तर पर संगतता को सत्यापित किए बिना B904#F302 के स्थान पर B103 स्थापित करने से इंस्टॉलेशन बेमेल का जोखिम होता है जो मशीन चालू होने तक दिखाई नहीं देता है।

यदि केवल विद्युत प्रदर्शन मायने रखता है और इंटरफ़ेस अंतरों को प्रबंधित किया जा सकता है, तो B103 एक कार्यात्मक विकल्प के रूप में काम कर सकता है — लेकिन इसके लिए अनुमानित विनिमेयता के बजाय पुष्टि की गई सत्यापन की आवश्यकता होती है।

मरम्मत के लिए: एआई 2/10000 स्पिंडल मोटर के मुख्य विफलता मोड — बेयरिंग वियर, वाइंडिंग इंसुलेशन डिग्रेडेशन, MZi सेंसर फॉल्ट, और कूलिंग फैन फेलियर — विशेष स्पिंडल मरम्मत सुविधाओं द्वारा विशेष कॉन्फ़िगरेशन प्रत्यय की परवाह किए बिना अच्छी तरह से समझे जाते हैं।

B904#F302 को मानक एआई 2/10000 भागों और प्रक्रियाओं का उपयोग करके पूरी तरह से पुनर्निर्माण किया जा सकता है। #F302 संशोधन आम तौर पर मोटर के घूमने वाले और विद्युत कोर के बाहर होते हैं, इसलिए सेवा का दायरा किसी भी एआई 2/10000 नवीनीकरण के समान होता है।

एआई 2/10000 प्लेटफॉर्म — पावर, स्पीड, और एप्लीकेशन रेंज

एआई 2/10000 बेस विनिर्देश — 2.2 किलोवाट निरंतर, 3.7 किलोवाट शॉर्ट-ड्यूटी, 1,500–10,000 आरपीएम — B904#F302 के एप्लिकेशन स्पेस को विशेष कॉन्फ़िगरेशन प्रत्यय के रूप में मजबूती से परिभाषित करता है।

2.2 किलोवाट एस1 पर, यह कॉम्पैक्ट मशीन टूल्स के लिए एक कॉम्पैक्ट स्पिंडल मोटर है। जिन मशीनों के लिए इसे निर्दिष्ट किया गया था, वे छोटे कार्यक्षेत्र, उच्च स्पिंडल गति और एल्यूमीनियम, गैर-लौह मिश्र धातुओं, प्लास्टिक और हल्के संरचनात्मक सामग्रियों को दक्षता और सतह की गुणवत्ता के साथ मशीनिंग करने की आवश्यकता से पहचानी जाती हैं।

10,000 आरपीएम पर, एक 10 मिमी कार्बाइड एंड मिल लगभग 314 मीटर/मिनट की सतह गति से चलती है — एक कॉम्पैक्ट मशीनिंग सेंटर पर एल्यूमीनियम प्रोफाइलिंग के लिए उत्पादक सीमा में मजबूती से।

1,500 आरपीएम की निचली सीमा उस आधार गति को चिह्नित करती है जिसके नीचे मोटर निरंतर-टॉर्क मोड में संचालित होता है न कि निरंतर-पावर में।

1,500 आरपीएम से नीचे, अधिकतम उपलब्ध टॉर्क बनाए रखा जाता है लेकिन गति के साथ आनुपातिक रूप से शक्ति कम हो जाती है।

यह क्षेत्र कम गति वाले थ्रेडिंग, टैपिंग और टर्निंग संचालन के लिए कार्य करता है जहां टॉर्क सतह गति के बजाय शासी पैरामीटर होता है। 1,500 आरपीएम से 10,000 आरपीएम तक, मोटर पूर्ण कार्य गति सीमा में अपने निरंतर-शक्ति क्षेत्र में संचालित होता है।

78% पावर फैक्टर इस पावर क्लास में इस मोटर के 4-पोल इंडक्शन डिजाइन के अनुरूप है।

यह एक पैरामीटर है जो ड्राइव कैबिनेट साइजिंग और इनपुट पावर सप्लाई क्षमता के लिए मायने रखता है — स्पिंडल एम्पलीफायर की स्पष्ट शक्ति खपत इस पावर फैक्टर के व्युत्क्रम से वास्तविक आउटपुट से अधिक होती है।

स्लिक शाफ्ट — इस एप्लीकेशन के लिए सही

B904#F302 पर स्लिक शाफ्ट एक प्लेन-बोर कपलिंग इंटरफ़ेस है — कोई कीवे नहीं, क्लैंपिंग बल द्वारा टॉर्क ट्रांसमिशन। 3.7 किलोवाट पीक आउटपुट पर, इस शाफ्ट के साथ जोड़ी जाने वाली कपलिंग व्यवस्था भारी मोटरों पर कीवे प्रदान करने वाले सकारात्मक यांत्रिक जुड़ाव के बिना प्रेषित टॉर्क को संभालती है।

10,000 आरपीएम पर स्लिक शाफ्ट का व्यावहारिक लाभ घूर्णी संतुलन है।

एक कीवे शाफ्ट सतह में एक असममित स्लॉट पेश करता है — एक ज्यामितीय असंतोष जो घूमने वाले शाफ्ट में एक छोटा लेकिन वास्तविक असंतुलन पैदा करता है।

कम गति पर यह काफी हद तक महत्वहीन है, लेकिन 10,000 आरपीएम पर, शाफ्ट और इसके ड्राइव तत्व से असंतुलन योगदान ऐसे तरीकों से जुड़ता है जो स्पिंडल पर कंपन आयाम को प्रभावित करते हैं। स्लिक शाफ्ट एक सममित घूर्णी सतह प्रस्तुत करता है, जो शाफ्ट-कपलिंग असेंबली के सटीक संतुलन को सरल बनाता है।

कपलिंग घटक — चाहे वह पुली हो, टूथेड स्प्रोकेट हो, या डायरेक्ट कपलिंग हब हो — को कपलिंग निर्माता द्वारा निर्दिष्ट क्लैंपिंग बल के साथ स्थापित किया जाना चाहिए, अनुमानित नहीं।

अंडर-टॉर्क क्लैंपिंग हब को बार-बार शुरू और बंद होने वाले भार के तहत चलने की अनुमति देता है, जिससे माइक्रोस्लिप जमा होता है जो अंततः शाफ्ट और हब बोर दोनों पर फ्रेटिंग के रूप में प्रकट होता है और प्रगतिशील शाफ्ट रनआउट उत्पन्न करता है।

MZi सेंसर — स्पिंडल फ़ंक्शन एनब्लर

मोटर के पीछे MZi गति और स्थिति प्रतिक्रिया प्रदान करता है जिसकी अल्फा आई स्पिंडल एम्पलीफायर को स्पिंडल नियंत्रण कार्यों के पूर्ण सेट का समर्थन करने की आवश्यकता होती है।

गति विनियमन — बदलते कटिंग लोड के तहत स्पिंडल को कमांडेड गति पर रखना — इसकी निरंतर भूमिका है। ओरिएंटेड स्टॉप, सी-एक्सिस ऑपरेशन, और रिजिड टैपिंग सभी MZi पर निर्भर करते हैं जो मोटर के ऑपरेटिंग जीवन भर स्वच्छ, सुसंगत स्थिति संदर्भ उत्पन्न करता है।

MZi सेंसर असेंबली में मोटर शाफ्ट से जुड़ा एक सेंसिंग रिंग और मोटर हाउसिंग में तय किया गया एक पिकअप हेड शामिल है।

रिंग और पिकअप के बीच एयर गैप एक सटीक आयाम है — बहुत चौड़ा और सिग्नल आयाम गिर जाता है; बहुत संकीर्ण और यांत्रिक संपर्क जोखिम बढ़ जाता है।

सेवा से लौटे मोटरों पर, एयर गैप सेटिंग डिस्सेप्लर निरीक्षण के दौरान किए जाने वाले मानक जांचों में से एक है।

एक गैप जो विनिर्देश से बदल गया है — चाहे बेयरिंग वियर, पिछले सेवा पर असेंबली त्रुटि, या यांत्रिक क्षति के माध्यम से — ख़राब सेंसर आउटपुट उत्पन्न करता है जो गति अस्थिरता, ओरिएंटेड स्टॉप विफलता, या सेंसर को मूल कारण के रूप में पहचाने जाने से पहले सी-एक्सिस अलार्म कोड के रूप में प्रकट हो सकता है।

ड्राइव और सीएनसी संगतता

A06B-1404-B904#F302 Fanuc Alpha i स्पिंडल एम्पलीफायर मॉड्यूल के साथ संगत है जो 6111, 6112, 6141, और 6142 श्रृंखला से 3.7 किलोवाट पीक के लिए उपयुक्त वर्तमान वर्ग में हैं। यह Fanuc CNC नियंत्रणों के साथ एकीकृत होता है जिसमें सीरीज 0i-B, 0i-C, 0i-D, 16i, 18i, और 30i/31i/32i शामिल हैं।

एम्पलीफायर में एआई 2/10000 के लिए मोटर प्रकार पैरामीटर होना चाहिए और MZi सेंसर इंटरफ़ेस सक्षम होना चाहिए।

B904#F302 की विशेष कॉन्फ़िगरेशन प्रकृति को देखते हुए, प्रतिस्थापन का आदेश देने से पहले मशीन की विशिष्ट एम्पलीफायर और केबल इंटरफ़ेस आवश्यकताओं को सत्यापित करना एक सार्थक कदम है — मशीन बिल्डर का दस्तावेज़ीकरण या मूल मशीन कॉन्फ़िगरेशन रिकॉर्ड पुष्टि करेगा कि मानक एम्पलीफायर पेयरिंग लागू होती है या विशेष कॉन्फ़िगरेशन में एम्पलीफायर-साइड भिन्नताएं शामिल हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: "विशेष" पदनाम (B904#F302) का क्या अर्थ है, और क्या यह मरम्मत क्षमता को प्रभावित करता है?

B904 बेस कोड इसे एआई 2/10000 स्पिंडल मोटर का एक गैर-मानक ओईएम प्रकार के रूप में पहचानता है, जो एक विशिष्ट मशीन टूल निर्माता के विनिर्देशों के लिए बनाया गया है। #F302 प्रत्यय विशेष विशेष कॉन्फ़िगरेशन को परिभाषित करता है।

विशेष पदनाम आम तौर पर बाहरी सुविधाओं को कवर करता है — कनेक्टर प्रकार, वायरिंग रूटिंग, यांत्रिक इंटरफ़ेस विवरण — मोटर के विद्युत चुम्बकीय कोर या घूमने वाले घटकों के बजाय।

अल्फा आई स्पिंडल मोटरों के साथ अनुभवी मरम्मत सुविधाओं विशेष प्रत्यय की परवाह किए बिना समान कोर घटकों के साथ काम करती हैं, इसलिए B904#F302 मानक B103 के रूप में पूरी तरह से मरम्मत योग्य है।

Q2: क्या मानक A06B-1404-B103 का उपयोग सीधे विकल्प के रूप में किया जा सकता है?

B103 समान विद्युत विनिर्देश साझा करता है — 2.2/3.7 किलोवाट, 1,500–10,000 आरपीएम, फ्लैंज माउंट, स्लिक शाफ्ट, MZi सेंसर। हालांकि, #F302 में एन्कोड किए गए विशेष संशोधन कनेक्टर कॉन्फ़िगरेशन, वायरिंग रूटिंग, या यांत्रिक इंटरफ़ेस आयामों को प्रभावित कर सकते हैं।

B103 को प्रतिस्थापित करने से पहले, मशीन इंटरफ़ेस पर केबल हार्नेस कनेक्टर संगतता और किसी भी यांत्रिक अंतर को सत्यापित करें। यदि ये संगत होने की पुष्टि की जाती है, तो B103 विद्युत रूप से समतुल्य है और समान मापदंडों के साथ समान एम्पलीफायर पर संचालित होगा।

Q3: कौन सा अल्फा आई स्पिंडल एम्पलीफायर आवश्यक है?

एआई 2/10000 3.7 किलोवाट पीक आउटपुट के लिए उपयुक्त वर्तमान वर्ग में Fanuc Alpha i स्पिंडल एम्पलीफायर मॉड्यूल 6111, 6112, 6141, और 6142 श्रृंखला से संचालित होता है। यह Fanuc CNC नियंत्रणों के साथ एकीकृत होता है जिसमें सीरीज 0i-B, 0i-C, 0i-D, 16i, 18i, और 30i/31i/32i शामिल हैं।

एम्पलीफायर मोटर प्रकार पैरामीटर को एआई 2/10000 के लिए सेट किया जाना चाहिए और MZi सेंसर इंटरफ़ेस सक्षम होना चाहिए।

यदि मशीन के ड्राइव को विशेष B904#F302 कॉन्फ़िगरेशन के लिए कॉन्फ़िगर किया गया था, तो प्रतिस्थापन को चालू करने से पहले किसी भी एम्पलीफायर-साइड पैरामीटर मानक B103 सेटअप से भिन्न होते हैं या नहीं, इसकी पुष्टि करें।

Q4: कौन से स्पिंडल फ़ंक्शन MZi सेंसर पर निर्भर करते हैं, और यदि यह विफल हो जाता है तो क्या होता है?

ओरिएंटेड स्टॉप, सी-एक्सिस (स्पिंडल-एज-एक्सिस) ऑपरेशन, रिजिड टैपिंग, और रियल-टाइम स्पीड रेगुलेशन सभी MZi पर निर्भर करते हैं। यदि MZi ख़राब या रुक-रुक कर आउटपुट उत्पन्न करता है, तो ये फ़ंक्शन अलार्म उत्पन्न करेंगे या सक्रिय होने में विफल रहेंगे — कटिंग के दौरान गति अस्थिरता, टूल चेंज पर ओरिएंटेड स्टॉप विफलताएं, या रिजिड टैपिंग सिंक्रनाइज़ेशन फॉल्ट सामान्य प्रस्तुतियां हैं।

MZi विफलता हमेशा तत्काल, स्पष्ट अलार्म के रूप में प्रकट नहीं होती है; ख़राब सेंसर आउटपुट अक्सर लगातार अलार्म में प्रगति करने से पहले रुक-रुक कर कार्यात्मक दोषों के रूप में प्रकट होता है। यदि ऐसे लक्षण दिखाई देते हैं, तो MZi निरीक्षण — एयर गैप, सेंसर रिंग की स्थिति, और आउटपुट सिग्नल की गुणवत्ता — उचित पहला नैदानिक कदम है।

Q5: एक प्रयुक्त A06B-1404-B904#F302 के लिए कौन से निरीक्षण कदम सबसे महत्वपूर्ण हैं?

अनुचित कपलिंग इंस्टॉलेशन से फ्रेटिंग या स्कोरिंग के लिए स्लिक शाफ्ट के सिरे का निरीक्षण करें, और पिछले कपलिंग क्षति से उत्पन्न किसी भी रनआउट की जांच करें। मोटर के पीछे MZi सेंसर पिकअप और सेंसिंग रिंग का यांत्रिक क्षति के लिए निरीक्षण करें और सत्यापित करें कि एयर गैप विनिर्देश के भीतर है।

संतुलन के लिए सभी तीन चरणों में वाइंडिंग प्रतिरोध को मापें और पृथ्वी के प्रति इन्सुलेशन प्रतिरोध की जांच करें — 78% पावर फैक्टर डिजाइन का मतलब है कि मोटर की वाइंडिंग मध्यम करंट पर संचालित होती है, और कूलेंट एक्सपोजर या लंबे समय तक भंडारण के बाद इन्सुलेशन जांच सार्थक होती है।

पुष्टि करें कि कूलिंग फैन स्वतंत्र रूप से संचालित होता है। 10,000 आरपीएम तक वृद्धिशील गति पर एक संगत अल्फा आई स्पिंडल एम्पलीफायर पर एक बेंच रन-अप, MZi सिग्नल मॉनिटरिंग और करंट ट्रैकिंग के साथ, मोटर को उत्पादन सेवा में वापस करने से पहले सही अंतिम सत्यापन है।
