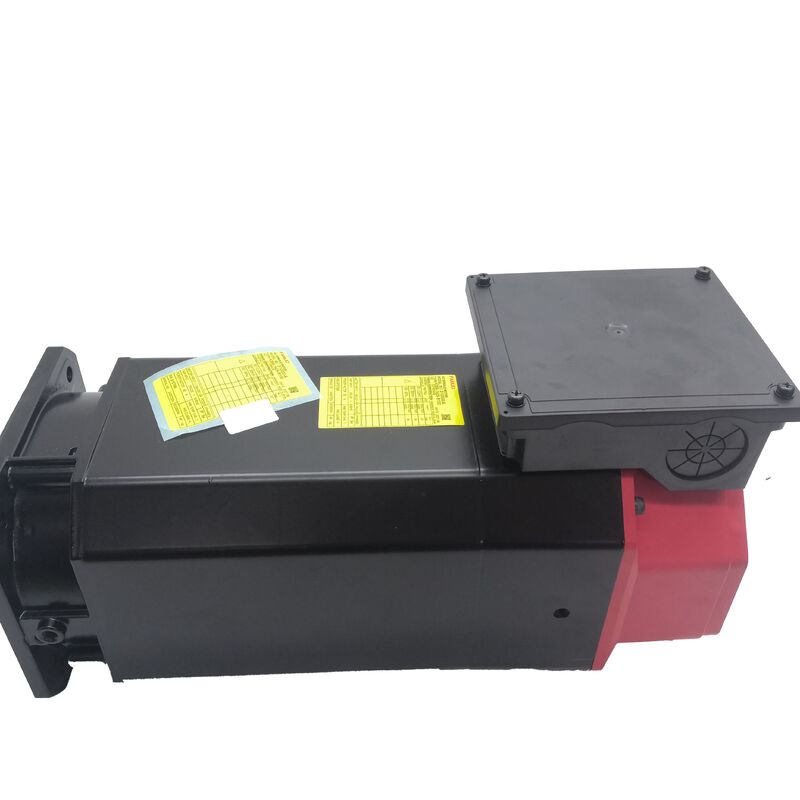

फैनुक A06B-1408-B153 | अल्फा आई सीरीज़ एसी स्पिंडल मोटर
भाग संख्या: A06B-1408-B153
प्रकार: एसी स्पिंडल मोटर
श्रृंखला: अल्फा आई (αi)
मॉडल: एआई 12 / 7000
कॉन्फ़िगरेशन: फ्लैंज माउंट, कीड शाफ्ट, आईएमजेड स्पीड/पोजीशन सेंसर, रियर एग्जॉस्ट कूलिंग
गति सीमा: 1,500 - 7,000 आरपीएम
स्थिति: नया / नवीनीकृत / अधिशेष
उत्पाद अवलोकन
फैनुक A06B-1408-B153 एक अल्फा आई सीरीज़ एसी स्पिंडल मोटर है जिसे फ्लैंज माउंट, कीड आउटपुट शाफ्ट, आईएमजेड सेंसर फीडबैक और रियर एग्जॉस्ट कूलिंग के साथ कॉन्फ़िगर किया गया है। 7.5 किलोवाट निरंतर (एस1) पर रेटेड और रुक-रुक कर चलने वाले ड्यूटी चक्रों में 12 किलोवाट तक बढ़ जाता है, यह महत्वपूर्ण मध्य-श्रेणी स्पिंडल मोटर सीएनसी मशीनिंग सेंटर, टर्निंग सेंटर और मल्टी-प्रोसेस मशीन टूल्स के लिए डिज़ाइन किया गया है जहां स्पिंडल प्रदर्शन सामग्री हटाने की दर और भाग सतह की गुणवत्ता निर्धारित करता है।
तकनीकी विशिष्टताएँ
| रेटेड आउटपुट (एस1 निरंतर) |
7.5 किलोवाट |
| रेटेड आउटपुट (एस2 / एस3 ड्यूटी) |
12 किलोवाट |
| गति सीमा |
1,500 - 7,000 आरपीएम |
| चरण |
3-चरण |
| माउंटिंग |
फ्लैंज |
| शाफ्ट प्रकार |
कीड शाफ्ट |
| सेंसर |
आईएमजेड (गति और स्थिति प्रतिक्रिया) |
| कूलिंग |
रियर एग्जॉस्ट |
| श्रृंखला |
अल्फा आई - एआई12/7000 |
पावर रेटिंग विवरण
मोटर में दोहरी पावर रेटिंग हैं: निरंतर संचालन के लिए 7.5 किलोवाट निरंतर (एस1) और रुक-रुक कर भारी कटाई चरणों के लिए 12 किलोवाट पीक। यह डिज़ाइन विशिष्ट मशीनिंग चक्रों को समायोजित करता है जहां उच्च-शक्ति कटाई कम-शक्ति रिकवरी चरणों के साथ वैकल्पिक होती है, जिससे थर्मल स्थिरता बनाए रखते हुए प्रदर्शन को अनुकूलित किया जाता है।
कीड शाफ्ट डिज़ाइन
कीड शाफ्ट बेल्ट पुली, टाइमिंग स्प्रोकेट या कपलिंग हब के लिए सकारात्मक यांत्रिक ड्राइव प्रदान करता है, जो शॉक लोडिंग या दिशा उलटफेर के तहत भी विश्वसनीय टॉर्क ट्रांसमिशन सुनिश्चित करता है। यह कॉन्फ़िगरेशन 12 किलोवाट पीक आउटपुट और 7,000 आरपीएम ऑपरेशन पर बेल्ट टेंशन या रुक-रुक कर शॉक लोड वाले स्पिंडल ड्राइव के लिए आवश्यक है।
आईएमजेड सेंसर प्रौद्योगिकी
एकीकृत आईएमजेड सेंसर महत्वपूर्ण स्पिंडल कार्यों को सक्षम बनाता है, जिनमें शामिल हैं:
- ओरिएंटेड स्टॉप: टूल परिवर्तन और प्रोब संचालन के लिए सटीक स्पिंडल पोजिशनिंग
- सीएस-एक्सिस ऑपरेशन: प्रोग्रामेबल पोजिशनिंग एक्सिस के रूप में स्पिंडल फ़ंक्शन
- रिजिड टैपिंग: सटीक थ्रेडिंग के लिए सिंक्रनाइज़्ड स्पिंडल रोटेशन और जेड-एक्सिस फीड
कूलिंग सिस्टम
रियर एग्जॉस्ट कूलिंग स्पिंडल बेयरिंग ज़ोन से गर्मी को दूर निर्देशित करता है, जिससे थर्मल स्थिरता और आयामी स्थिरता बढ़ती है। यह डिज़ाइन स्पिंडल सेंटरलाइन स्थिति पर थर्मल विस्तार के प्रभावों को कम करता है, जिससे विस्तारित संचालन चक्रों में क्लोज टॉलरेंस रखरखाव सुनिश्चित होता है।
संगतता जानकारी
फैनुक अल्फा आई स्पिंडल एम्पलीफायर सीरीज़ (6111, 6112, 6141, 6142) के साथ संगत है और सीरीज़ 0i-B/C/D, 16i, 18i, और 30i/31i/32i सहित फैनुक सीएनसी प्लेटफार्मों के साथ एकीकृत होता है। इष्टतम प्रदर्शन के लिए एआई12/7000 मोटर प्रकार और आईएमजेड सेंसर इंटरफ़ेस के साथ उचित एम्पलीफायर पैरामीटराइजेशन आवश्यक है।
अक्सर पूछे जाने वाले प्रश्न
A06B-1408-B153 (कीड शाफ्ट) और A06B-1408-B103 (स्लिक शाफ्ट) के बीच क्या अंतर है?
दोनों एआई12/7000 मोटर हैं जिनकी शाफ्ट कॉन्फ़िगरेशन को छोड़कर समान विशिष्टताएं हैं। बी153 में सकारात्मक यांत्रिक ड्राइव के लिए एक कीड शाफ्ट है, जबकि बी103 में एक सादा शाफ्ट है जो टॉर्क ट्रांसमिशन के लिए क्लैंपिंग बल पर निर्भर करता है।
आईएमजेड सेंसर क्या करता है, और यह क्यों महत्वपूर्ण है?
आईएमजेड सेंसर सटीक स्पिंडल विनियमन के लिए गति और स्थिति प्रतिक्रिया प्रदान करता है और ओरिएंटेड स्टॉप, सीएस-एक्सिस ऑपरेशन और रिजिड टैपिंग सहित उन्नत कार्यों को सक्षम बनाता है। इन सीएनसी स्पिंडल ऑपरेशनों के लिए उचित सेंसर फ़ंक्शन आवश्यक है।
इस मोटर के साथ कौन सा फैनुक स्पिंडल एम्पलीफायर संगत है?
6111, 6112, 6141, और 6142 सीरीज़ में फैनुक अल्फा आई स्पिंडल एम्पलीफायर मॉड्यूल के साथ संगत, 12 किलोवाट पीक पावर क्लास के लिए उचित रूप से आकार दिया गया है और सही मोटर मापदंडों के साथ कॉन्फ़िगर किया गया है।
दो पावर रेटिंग (7.5 किलोवाट और 12 किलोवाट) क्यों हैं?
7.5 किलोवाट रेटिंग निरंतर संचालन क्षमता का प्रतिनिधित्व करती है, जबकि 12 किलोवाट रेटिंग रिकवरी अवधि वाले चक्र के भीतर रुक-रुक कर भारी कटाई चरणों के दौरान उपलब्ध है। यह विशिष्ट मशीनिंग ऑपरेशन पैटर्न से मेल खाता है।
एक प्रयुक्त A06B-1408-B153 का मूल्यांकन करते समय सबसे महत्वपूर्ण जांच क्या हैं?
फेटिंग और जंग के लिए कीड शाफ्ट का निरीक्षण करें, आईएमजेड सेंसर असेंबली की अखंडता सत्यापित करें, वाइंडिंग प्रतिरोध संतुलन मापें, इन्सुलेशन प्रतिरोध की जांच करें, और रियर एग्जॉस्ट डक्ट इंटरफ़ेस की स्थिति की पुष्टि करें। वर्तमान निगरानी के साथ बेंच परीक्षण अंतिम सत्यापन प्रदान करता है।
