| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6058-H006 |

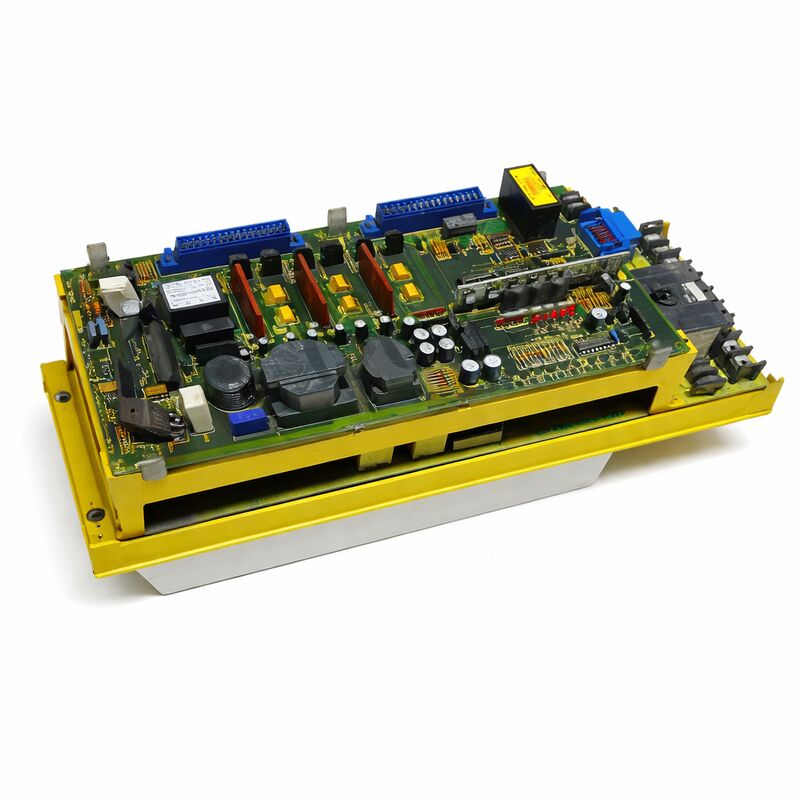

दFanuc A06B-6058-H006यह Fanuc के S-सीरीज प्लेटफॉर्म का एक अक्षीय AC डिजिटल सर्वो एम्पलीफायर है, जिसे 20S और 30S मॉडल रेंज में Fanuc सर्वो मोटर्स को चलाने के लिए कॉन्फ़िगर किया गया है।जहां तीन-अक्षीय H334 एक परिधि में तीन एक साथ सर्वो-अक्षों को संभालता है, H006 एक अक्ष ड्राइव ✓ यह उपयुक्त इकाई है जब एक मशीन डिजाइन एक स्वतंत्र रूप से घुड़सवार एक अक्ष ड्राइव के लिए कहता है,या एक प्रणाली में एक विफल धुरी को बदलने पर जहां व्यक्तिगत धुरी ड्राइव ड्राइव रेल पर अलग से व्यवस्थित हैं.
20S और 30S नाम Fanuc के AC सर्वो मोटर आकार वर्गीकरण को संदर्भित करते हैं।
इन मध्य श्रेणी के एस-सीरीज मोटर्स ने मशीन टेबल ड्राइव, टेलस्टॉक और स्थिर आराम अक्षों, घूर्णी अक्षों और टर्नों पर सहायक ड्राइव अनुप्रयोगों के लिए उपयुक्त निरंतर टोक़ क्षमता प्रदान की,मशीनिंग केंद्र, और विशेष सीएनसी उपकरण जहां अक्ष टोक़ की आवश्यकता छोटे 0S/5S/10S मोटर्स से अधिक है लेकिन बड़े 40S या उच्च क्षमता वाले वेरिएंट की आवश्यकता नहीं है।
एच००६ सीएनसी के साथ उसी पीडब्ल्यूएम डिजिटल इंटरफेस के माध्यम से संवाद करता है जो एस-सीरीज़ ड्राइव परिवार में उपयोग किया जाता है, जिससे यह न केवल पहले के 0-बी, 0-सी,और सीरीज 15 नियंत्रण जहां एस-सीरीज प्राथमिक ड्राइव मंच था, लेकिन सीरीज 16, 18, और 21 नियंत्रणों के शुरुआती उत्पादन रन के साथ भी जो 1990 के दशक के अंत में एस-सीरीज से अल्फा-सीरीज ड्राइव में संक्रमण हुआ।इस व्यापक नियंत्रण संगतता का मतलब है कि H006 अभी भी सक्रिय उपयोग में मशीन vintages की एक विस्तृत सीमा फिट बैठता है.
| पैरामीटर | मूल्य |
|---|---|
| कुल्हाड़ी | एकल (1 अक्ष) |
| समर्थित मोटर मॉडल | 20S, 30S |
| श्रृंखला | एस-सीरीज़ डिजिटल |
| संगत नियंत्रण | FANUC 0-B, 0-C, 15, 16 (प्रारंभिक), 18 (प्रारंभिक), 21 (प्रारंभिक) |
| नियंत्रण बोर्ड | A20B-1003-0090 |
| विद्युत बोर्ड | A20B-1003-008x |
| इंटरफेस | पीडब्ल्यूएम डिजिटल |
| आवास | कॉम्पैक्ट पीला, छोटा एस-सीरीज़ प्रारूप |
| आवेदन | सिंगल एक्सिस सीएनसी सर्वो, टर्न, मशीनिंग सेंटर |
H006 की एकल-अक्ष वास्तुकला मशीन बिल्डरों और रखरखाव इंजीनियरों को एक अक्ष को दूसरों से स्वतंत्र रूप से संबोधित करने के लिए लचीलापन देती है।चार-अक्षीय मशीनों में व्यक्तिगत ड्राइव इकाइयों का उपयोग करके, एक धुरी पर एक खराब H006 को बदल दिया जा सकता है जबकि अन्य तीन धुरी बरकरार रहती हैं, तीन धुरी मॉड्यूल को हटाने के लिए कोई जोखिम नहीं है, स्वैप-आउट के दौरान कार्य धुरी को परेशान करने का कोई जोखिम नहीं है।
H006 में PWM नियंत्रण बोर्ड (A20B-1003-0090) एकल मोटर के लिए गति और स्थिति नियंत्रण को संभालता है,पीडब्ल्यूएम सीरियल इंटरफेस के माध्यम से सीएनसी से आदेश प्राप्त करने और चिकनी प्राप्त करने के लिए उच्च बैंडविड्थ पर वर्तमान लूप को बंद, सटीक गति है कि सीएनसी मशीनिंग की आवश्यकता है।
पावर बोर्ड (A20B-1003-008x) उच्च-वर्तमान स्विचिंग चरण को संभालता है जो डीसी बस वोल्टेज को तीन-चरण एसी धारा में परिवर्तित करता है जो एस-सीरीज मोटर वाइंडिंग को चलाता है।
Fanuc's S-series single-axis drives were physically compact — the H006's small yellow casing allowed dense drive rail installations where multiple single-axis drives mounted side by side without the cable management complexity that early modular multi-axis systems required.
यह कॉम्पैक्ट पैकेजिंग मशीन उपकरण नियंत्रण अलमारियों में एक व्यावहारिक लाभ बना रहा जहां स्थान प्रीमियम था।
Fanuc की S-सीरीज के मोटर में 20S नामकरण 10S से ऊपर और 40S से नीचे निरंतर टॉर्क आउटपुट में स्थित है।
30S 20S से एक कदम वृद्धि प्रदान करता है,ऐसे अनुप्रयोगों को कवर करते हैं जहां मोर्टार की आवश्यकताएं मध्यम से उच्च होती हैं, लेकिन उन मांग वाले आउटपुट स्तरों तक नहीं पहुंचती हैं जिनके लिए बड़े और अधिक महंगे 40S वर्ग के हार्डवेयर की आवश्यकता होती है.
व्यवहार में, 20S और 30S मोटर्स मध्यम वजन वाले कार और टेलस्टॉक डिजाइन वाले टर्नों के एक्स और जेड अक्ष ड्राइव पर, घुटने के प्रकार की फ्रिलिंग मशीनों के वाई और जेड अक्षों पर दिखाई दिए,और बड़े मशीनिंग केंद्रों पर बी/सी घूर्णी धुरी.
The H006's sizing for exactly this motor range reflects the application-specific nature of Fanuc's S-series drive catalogue — each part number was designed around a specific motor torque class rather than covering a broad range with adjustable parameters, जैसा कि आधुनिक सर्वो ड्राइव प्लेटफार्म आमतौर पर करते हैं।
H006 में PWM डिजिटल संचार प्रोटोकॉल S-सीरीज ड्राइव के लिए Fanuc द्वारा परिभाषित विद्युत इंटरफेस स्तर पर काम करता है।इस इंटरफ़ेस ड्राइव के लिए सीएनसी से गति संदर्भ संकेत ले गए, और मोटर से सीएनसी स्थिति नियंत्रण लूप को एन्कोडर फीडबैक लौटाया।
The protocol was consistent across the 0-B/0-C/15 control generation and carried over into the early 16/18/21 series before Fanuc transitioned to the optical fibre serial interface used in alpha-series drives.
यह प्रोटोकॉल निरंतरता है कि H006 नियंत्रण प्रकारों के इतने व्यापक दायरे में कार्य क्यों करता है।
A machine shop upgrading from a 0-B to a Series 16 control in the early 1990s could retain the existing S-series drive hardware — an important cost consideration that drove Fanuc to maintain backward compatibility across its control generations.
प्रश्न 1: A06B-6058 श्रृंखला में H006 और H007 के बीच अंतर क्या है?
H006 और H007 दोनों 20S/30S मोटर रेंज के लिए एकल-अक्ष S-सीरीज डिजिटल ड्राइव हैं लेकिन उनके विशिष्ट पीसीबी कॉन्फ़िगरेशन और मामूली आउटपुट चरण मापदंडों में भिन्न होते हैं।
H007 A20B-1003-0090 के बजाय अद्यतन A16B-1100-0300 नियंत्रण कार्ड के साथ एक बाद का संस्करण है।
व्यवहार में, H006 and H007 are functionally equivalent for 20S/30S motor operation and are cross-serviceable in most CNC systems — but confirm compatibility with the specific control system's parameter settings before substituting one for the other.
Q2: 20S ड्राइव को सीएनसी से कैसे जोड़ा जाता है? PWM इंटरफेस के लिए कितने तारों की आवश्यकता होती है?
H006 और सीएनसी के बीच पीडब्ल्यूएम इंटरफेस एक परिरक्षित केबल का उपयोग करता है जो सीएनसी के सर्वो इंटरफेस बोर्ड से पीडब्ल्यूएम कमांड सिग्नल को ड्राइव के नियंत्रण कार्ड तक ले जाता है,इसके अलावा एनकोडर मोटर से वापस सीएनसी के लिए प्रतिक्रिया.
सटीक केबल विन्यास और कनेक्टर विनिर्देश विशिष्ट सीएनसी नियंत्रण प्रकार के लिए Fanuc के कनेक्शन मैनुअल में परिभाषित हैं।एक एकल अक्ष के लिए एक 20 कंडक्टर से संरक्षित केबल संयुक्त पीडब्ल्यूएम कमांड और फीडबैक संकेतों को संभालती है.
इस ड्राइव के लिए सर्वो पावर सप्लाई से अलग सीसी बस पावर कनेक्शन और मोटर के लिए तीन-चरण एसी आउटपुट की भी आवश्यकता होती है।
Q3: कौन सी सीएनसी अलार्म कोड विशेष रूप से H006 के साथ एक समस्या का संकेत देते हैं?
FANUC 0-B/0-C नियंत्रणों पर, अक्ष सर्वो अलार्म अलार्म डिस्प्ले पर SV-xxx कोड के रूप में दिखाई देते हैं। सीरीज 15/16/18/21 पर, वे 400-सीरीज सर्वो अलार्म कोड के रूप में दिखाई देते हैं।
विशिष्ट कोड दोष प्रकार की पहचान करता है ️ SV-401 या समकक्ष आमतौर पर आउटपुट चरण में ओवरकंट्रेंट को दर्शाता है, SV-404 एन्कोडर फीडबैक दोष को दर्शाता है,और एसवी-400 एक सामान्य ड्राइव दोष दर्शाता है.
H006 को बदलने की आवश्यकता है यह निष्कर्ष निकालने से पहले मोटर इन्सुलेशन प्रतिरोध और एन्कोडर केबल की निरंतरता की जांच करके यह अलग करें कि दोष ड्राइव या मोटर में है या नहीं।
प्रश्न 4: क्या A06B-6058-H006 की मरम्मत की जा सकती है, या प्रतिस्थापन ही एकमात्र विकल्प है?
मरम्मत वाणिज्यिक रूप से उपलब्ध है और आमतौर पर H006 के लिए चुना जाता है, ड्राइव की सिद्ध और अच्छी तरह से प्रलेखित सर्किट वास्तुकला को देखते हुए।
विशेषज्ञ Fanuc मरम्मत केंद्र सबसे आम विफलता मोड को संबोधित कर सकते हैं ∙ आउटपुट ट्रांजिस्टर विफलता, कैपेसिटर गिरावट,और नियंत्रण बोर्ड के निशान संक्षारण के साथ मानक रिकंडिशनिंग प्रक्रिया.
वास्तविक एस-सीरीज के मोटर्स के साथ एक Fanuc परीक्षण रिग पर लोड के तहत परीक्षण किए गए एक पुनर्निर्मित H006 कम लागत पर एक अधिशेष मूल इकाई के बराबर विश्वसनीयता प्रदान करता है।उत्पादन-महत्वपूर्ण मशीनों के लिए जहां डाउनटाइम की लागत अधिक है, रिफर्बिश्ड एक्सचेंज यूनिट को ऑन-शेल्फ स्पेयर के रूप में रखना सामान्य रखरखाव रणनीति है।
Q5: रेड कैप मोटर का क्या नाम है, और क्या यह H006 के साथ संगतता को प्रभावित करता है?
Fanuc S-series AC servo motors are sometimes identified by their distinctive red end cap design — the "red cap" designation refers to the motor's physical appearance rather than a specific technical variant.
सभी मानक 20S और 30S रेड-कैप एस-सीरीज मोटर H006 के साथ संगत हैं।
The motor's encoder type (resolver or pulse coder) must be matched to the encoder interface expected by the H006's control board — early S-series installations used resolver feedback while later models transitioned to pulse coders.
स्थापना से पहले मोटर नाम प्लेट पर एन्कोडर प्रकार को H006 के विन्यास के साथ सत्यापित करें।
