फैनुक A06B-6058-H334 | 3-एक्सिस एसी डिजिटल सर्वो एम्पलीफायर - 0S/5S/10S, S-सीरीज़, PWM कंट्रोल कार्ड, FANUC 0-B/0-C/15 संगत

सिंहावलोकन

फैनुक A06B-6058-H334फैनुक के एस-सीरीज़ ड्राइव प्लेटफॉर्म से एक तीन-चैनल एसी डिजिटल सर्वो एम्पलीफायर इकाई है - एक त्रि-अक्ष मॉड्यूल जो एक साथ तीन सर्वो अक्षों को नियंत्रित करता है, नामित एल, एम और एन, प्रत्येक 0एस, 5एस और 10एस रेंज में फैनुक एसी सर्वो मोटर्स को चलाने में सक्षम है।

तीसरी पीढ़ी के एस-सीरीज़ एम्पलीफायर के रूप में, एच334 में बाद का ए16बी-1100-0330 पीडब्लूएम सर्वो कंट्रोल कार्ड है, जो पहले की एस-सीरीज़ पीढ़ियों का एक अपडेट है जिसने क्षेत्र में डिजिटल सिग्नल प्रोसेसिंग और ड्राइव विश्वसनीयता में सुधार किया है।

एक ही बाड़े में तीन-अक्ष एकीकरण इस ड्राइव पीढ़ी के लिए फैनुक का डिज़ाइन दर्शन था: तीन अलग-अलग एकल-अक्ष ड्राइव इकाइयों के बजाय जो अलग-अलग रेल स्थान का उपभोग करते हैं और बस कनेक्शन और फॉल्ट वायरिंग के तीन अलग-अलग सेटों की आवश्यकता होती है, A06B-6058-H334 सभी तीन अक्षों को एक भौतिक इकाई में समेकित करता है।

इस एकीकरण ने नियंत्रण कैबिनेट पदचिह्न को कम कर दिया, मशीन वायरिंग को सरल बनाया, और तीन-अक्ष मिलिंग मशीनों और मशीनिंग केंद्रों के लिए सर्वो ड्राइव असेंबली को मानकीकृत किया जो प्राथमिक अनुप्रयोग थे।

H334 सीधे FANUC 0-B, 0-C, और सीरीज 15 नियंत्रण प्रणाली चलाने वाली मशीनों में फिट बैठता है - 1980 के दशक के अंत और 1990 के दशक के दौरान निर्मित मशीन टूल्स में प्रमुख फैनुक सीएनसी हार्डवेयर की पीढ़ी।

इन मशीनों का एक बड़ा स्थापित आधार दुनिया भर में उत्पादन में काम कर रहा है, जिससे A06B-6058-H334 एक ऐतिहासिक जिज्ञासा के बजाय रखरखाव और मरम्मत कार्यों के लिए लगातार मांग वाला स्पेयर पार्ट बन गया है।

मुख्य विशिष्टताएँ

एस-सीरीज़ डिजिटल आर्किटेक्चर - पीडब्लूएम कम्युनिकेशन टू सीएनसी

एस-सीरीज़ एम्पलीफायर पीडब्लूएम (पल्स-चौड़ाई मॉड्यूलेशन) इंटरफ़ेस के माध्यम से सीएनसी नियंत्रण के साथ संचार करते हैं - एक डिजिटल प्रोटोकॉल जो सीएनसी और प्रत्येक ड्राइव चैनल के बीच वेग कमांड और स्थिति प्रतिक्रिया प्रसारित करता है।

यह डिजिटल संचार पथ एस-सीरीज़ एम्पलीफायरों को पहले के एनालॉग कमांड ड्राइव से अलग करता है जो फैनुक के उत्पाद इतिहास में उनसे पहले थे।

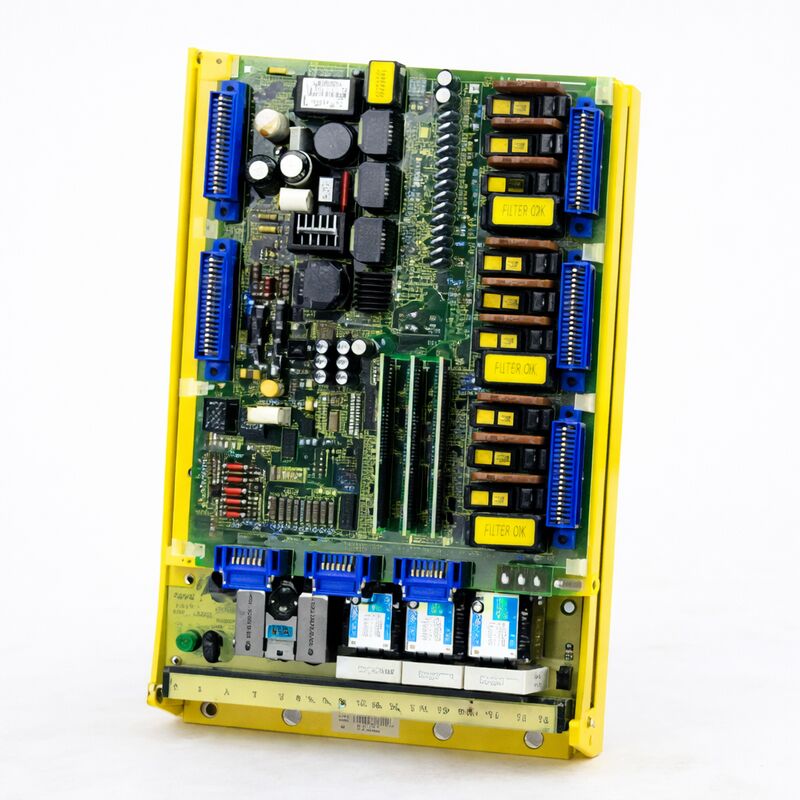

A06B-6058-H334 पर, A16B-1100-0330 नियंत्रण कार्ड यूनिट के शीर्ष पर बैठता है और डिजिटल PWM संचार, सभी तीन अक्ष चैनलों के लिए वर्तमान नियंत्रण लूप और गलती निगरानी सर्किट का प्रबंधन करता है।

इसके नीचे, A20B-1003-0864 पावर बोर्ड तीन-अक्ष असेंबली के लिए उच्च-वोल्टेज स्विचिंग चरणों, डीसी बस और पुनर्योजी डिस्चार्ज सर्किटरी को संभालता है।

जब एक कार्यशील ड्राइव में कोई खराबी उत्पन्न होती है - सामान्य कारणों में विफल पावर ट्रांजिस्टर, डिग्रेडेड इलेक्ट्रोलाइटिक कैपेसिटर, रिले संपर्क घिसाव और पीसीबी निशान पर संक्षारण शामिल होते हैं - तो गलती आमतौर पर आउटपुट चरण में इन दो बोर्डों या पावर अर्धचालकों में से एक के लिए अलग होती है।

H334 आर्किटेक्चर से परिचित मरम्मत सुविधाएं आमतौर पर इन विशिष्ट विफलता बिंदुओं को संबोधित करके ड्राइव को कार्यशील स्थिति में बहाल कर सकती हैं, यही कारण है कि A06B-6058-H334 के लिए मरम्मत और पुन: निर्माण सेवाएं इकाई के उत्पादन समाप्त होने के दशकों बाद भी व्यावसायिक रूप से व्यवहार्य रहती हैं।

0एस/5एस/10एस मोटर रेंज - तीन चैनल, तीन अक्ष

H334 पदनाम उस विशिष्ट मोटर आकार संयोजन की पहचान करता है जिसके लिए ड्राइव कॉन्फ़िगर किया गया है: तीन चैनल, प्रत्येक का आकार 0S/5S/10S मोटर रेंज के लिए है। फैनुक की एस-सीरीज़ मोटर नामकरण में, संख्या निरंतर टॉर्क रेटिंग की पहचान करती है - 5S 0S की तुलना में अधिक आउटपुट उत्पन्न करता है, और 10S फिर से अधिक होता है।

तीन-अक्ष ऊर्ध्वाधर मशीनिंग केंद्र के लिए जहां एक्स, वाई और जेड अक्ष प्रत्येक ड्राइव को विभिन्न आकारों और घर्षण विशेषताओं के लीडस्क्रू तंत्र के माध्यम से चलाते हैं, एक ही मोटर परिवार का उपयोग करते समय एक ही बाड़े में सभी तीन चैनल होने से रखरखाव सूची काफी सरल हो जाती है।

एल, एम और एन चैनल पदनाम ड्राइव पर तीन अक्ष कनेक्शन के अनुरूप हैं।

एक मानक मशीनिंग केंद्र में, एल आम तौर पर एक अक्ष, एम दूसरे और एन तीसरे को चलाता है - मशीन अक्षों (एक्स, वाई, जेड) के लिए विशिष्ट मैपिंग मशीन बिल्डर की वायरिंग कॉन्फ़िगरेशन और सीएनसी में पैरामीटर सेटिंग्स पर निर्भर करती है।

सीएनसी संगतता - FANUC 0-बी, 0-सी, श्रृंखला 15

FANUC 0-B, 0-C, और सीरीज 15 नियंत्रित करते हैं कि H334 समर्थन उनके उत्पादन युग के दौरान औद्योगिक मशीन टूल्स के लिए फैनुक के प्राथमिक सीएनसी प्लेटफॉर्म थे।

0-श्रृंखला ने छोटी और मध्यम श्रेणी की मशीनों के लिए लागत प्रभावी नियंत्रण प्रदान किया; श्रृंखला 15 ने जटिल बहु-अक्ष और उच्च गति अनुप्रयोगों के लिए उच्च-प्रदर्शन समाधान की पेशकश की।

दोनों परिवारों ने समान PWM सर्वो ड्राइव इंटरफ़ेस का उपयोग किया जिसे H334 लागू करता है, यही कारण है कि एक एकल ड्राइव इकाई सभी तीन नियंत्रण पीढ़ियों को कवर करती है।

इन नियंत्रण पीढ़ियों को चलाने वाली मशीनों में ऊर्ध्वाधर और क्षैतिज मशीनिंग केंद्र, लाइव टूलिंग के साथ टर्निंग सेंटर, ग्राइंडिंग मशीनें और मोरी सेकी, माज़क, ओकुमा और माकिनो सहित मशीन बिल्डरों के समर्पित सीएनसी उत्पादन उपकरण शामिल हैं।

दुनिया भर में उत्पादन परिवेश में इन मशीनों की निरंतर परिचालन स्थिति A06B-6058-H334 के लिए द्वितीयक बाजार को बनाए रखती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: "तीसरी पीढ़ी एस-सीरीज़" का क्या अर्थ है, और यह पहले की एस-सीरीज़ ड्राइव से कैसे भिन्न है?

फैनुक की एस-सीरीज़ डिजिटल सर्वो एम्पलीफायर कई हार्डवेयर पीढ़ियों के माध्यम से विकसित हुए, प्रत्येक ने पीडब्लूएम नियंत्रण कार्ड, पावर बोर्ड डिज़ाइन और सिग्नल प्रोसेसिंग को अपडेट किया।

तीसरी पीढ़ी में A16B-1100-0330 नियंत्रण कार्ड है, जिसमें पहले के A16B-1100-0310 और A16B-1100-0320 वेरिएंट की तुलना में बेहतर डिजिटल वर्तमान नियंत्रण की सुविधा है। बाद का नियंत्रण कार्ड बेहतर हार्मोनिक अस्वीकृति और सख्त वेग लूप बैंडविड्थ प्रदान करता है।

रखरखाव उद्देश्यों के लिए, प्रतिस्थापन बोर्डों की सोर्सिंग करते समय पीढ़ी मायने रखती है - A16B-1100-0330 पहले के S-श्रृंखला नियंत्रण कार्ड के साथ विनिमेय नहीं है।

Q2: क्या A06B-6058-H334 का उपयोग 0S/5S/10S रेंज के बाहर की मोटरों के साथ किया जा सकता है?

H334 को 0S, 5S और 10S मोटर मॉडल के लिए कॉन्फ़िगर किया गया है। इस सीमा के बाहर मोटरों का उपयोग करना - जैसे कि 20S या 30S - उन मोटरों की मांग के अनुसार उच्च वर्तमान आउटपुट के लिए एक अलग ड्राइव इकाई आकार की आवश्यकता होती है।

एक बड़े आकार की मोटर के साथ एक छोटे आकार की ड्राइव का संचालन करने से मोटर चालू होने पर या लोड के तहत ओवरकरंट सुरक्षा शुरू हो जाएगी। प्रतिस्थापन ड्राइव का चयन करने से पहले हमेशा मोटर नेमप्लेट पर मोटर मॉडल पदनाम को सत्यापित करें।

Q3: यूनिट बंद कर दी गई है - प्रतिस्थापन इकाइयाँ कहाँ से प्राप्त की जाती हैं?

नवीनीकृत और अधिशेष A06B-6058-H334 इकाइयां मशीन डीकमीशनिंग, ओवरस्टॉक इन्वेंट्री और विशेष मरम्मत आपूर्तिकर्ताओं से औद्योगिक स्पेयर पार्ट्स बाजार में घूमती हैं।

फैनुक-प्रमाणित मरम्मत केंद्र और तृतीय-पक्ष इलेक्ट्रॉनिक्स रिफर्बिशर दोनों विनिमय इकाइयों की पेशकश करते हैं (जहां ग्राहक की विफल इकाई को फिर से बनाया जाता है और वापस कर दिया जाता है या बदले में एक नवीनीकृत इकाई की आपूर्ति की जाती है) और एकमुश्त अधिशेष इकाइयां प्रदान की जाती हैं। सभी प्रतिष्ठित आपूर्तिकर्ता शिपमेंट से पहले वास्तविक एसी सर्वो मोटर्स के साथ फैनुक एस-सीरीज़ परीक्षण रिग पर इकाइयों का परीक्षण करते हैं।

Q4: A06B-6058-H334 के सबसे आम विफलता मोड क्या हैं?

सबसे आम तौर पर सामने आने वाली विफलताएँ हैं: तीन आउटपुट चैनलों में से एक या अधिक में विफल पावर ट्रांजिस्टर (एक्सिस ओवरकरंट या ड्राइव फॉल्ट अलार्म के रूप में प्रस्तुत करना), पावर बोर्ड पर ख़राब या खुले इलेक्ट्रोलाइटिक कैपेसिटर (अनियमित अक्ष व्यवहार या डीसी बस वोल्टेज दोष के रूप में प्रस्तुत करना), घिसे हुए चुंबकीय संपर्ककर्ता संपर्क (आंतरायिक ड्राइव तैयार दोष के रूप में प्रस्तुत करना), और कठोर वातावरण में पीसीबी ट्रेस कनेक्शन पर जंग।

A16B-1100-0330 नियंत्रण कार्ड के DAC आउटपुट और फ़ाइबर-ऑप्टिक इंटरफ़ेस सर्किट भी उच्च कंपन या तापमान चक्र वाले वातावरण में समय के साथ विफल हो जाते हैं।

Q5: सीएनसी पर कौन से अलार्म कोड A06B-6058-H334 के साथ समस्या का संकेत देते हैं?

FANUC 0-B/0-C और सीरीज 15 नियंत्रणों पर, S-सीरीज ड्राइव की ओर इशारा करने वाले सर्वो अलार्म आमतौर पर CNC ऑपरेटर पैनल पर AL-400 सीरीज त्रुटियों (सर्वो अलार्म) के रूप में दिखाई देते हैं। विशिष्ट कोड दोष प्रकार की पहचान करते हैं - ओवरकरंट (आमतौर पर अक्ष के आधार पर AL-401 या AL-411), ओवरवॉल्टेज, डीसी लिंक दोष, और सीएनसी और ड्राइव के बीच संचार त्रुटियां।

अलार्म कोड इंगित करता है कि कौन सा अक्ष चैनल प्रभावित है।

ड्राइव को बदलने से पहले, फैनुक की डायग्नोस्टिक प्रक्रिया का पालन करके पुष्टि करें कि गलती मोटर, फीडबैक केबल या सीएनसी इंटरफेस कार्ड के बजाय ड्राइव में है: मोटर इन्सुलेशन की जांच करें, एनकोडर फीडबैक निरंतरता को सत्यापित करें, और यदि संभव हो तो यह निर्धारित करने के लिए अक्ष असाइनमेंट को स्वैप करें कि क्या गलती ड्राइव के साथ चलती है या अक्ष वायरिंग के साथ रहती है।
