Fanuc A06B-6066-H004 | सी-सीरीज़ सिंगल-एक्सिस एसी सर्वो एम्पलीफायर — 200V इनपुट, PWM कंट्रोल, 0S/5S/20S/1500 मोटर्स, सीएनसी मशीन टूल

अवलोकन

The Fanuc A06B-6066-H004 Fanuc की सी-सीरीज़ ड्राइव फैमिली का एक सिंगल-एक्सिस डिजिटल सर्वो एम्पलीफायर है — PWM-आधारित सर्वो ड्राइव प्लेटफॉर्म जिसने पहले के एनालॉग एम्पलीफायरों को सफल बनाया और अल्फा-सीरीज़ मॉड्यूलर ड्राइव से पहले आया जो आज Fanuc सीएनसी इंस्टॉलेशन पर हावी हैं।

सी-सीरीज़ Fanuc के उत्पाद इतिहास में एक विशिष्ट युग पर कब्जा करती है, जो मुख्य रूप से 1980 के दशक के अंत से 1990 के दशक के मध्य तक Fanuc कंट्रोल्स में पाई जाती है, जिसमें सीरीज़ 0-C, सीरीज़ 6, सीरीज़ 10, सीरीज़ 11, और शुरुआती सीरीज़ 15 और 16 इंस्टॉलेशन शामिल हैं।

A06B-6066 सीरीज़ के भीतर H004 पदनाम विशिष्ट मोटर संगतता रेंज की पहचान करता है: ड्राइव 0S, 5S, 6S, और 20S/1500 AC सर्वो मोटर्स सहित मोटर्स के लिए कॉन्फ़िगर किया गया है, जो सी-सीरीज़ मोटर फैमिली के भीतर हल्की से मध्यम-श्रेणी की आउटपुट क्षमता को कवर करता है।

ये मोटर्स भौतिक घटक हैं जिनके वायरिंग और फीडबैक कनेक्टर इस ड्राइव पीढ़ी का उपयोग करने वाली मशीनों पर L और M चैनल की स्थिति को पॉप्युलेट करते हैं।

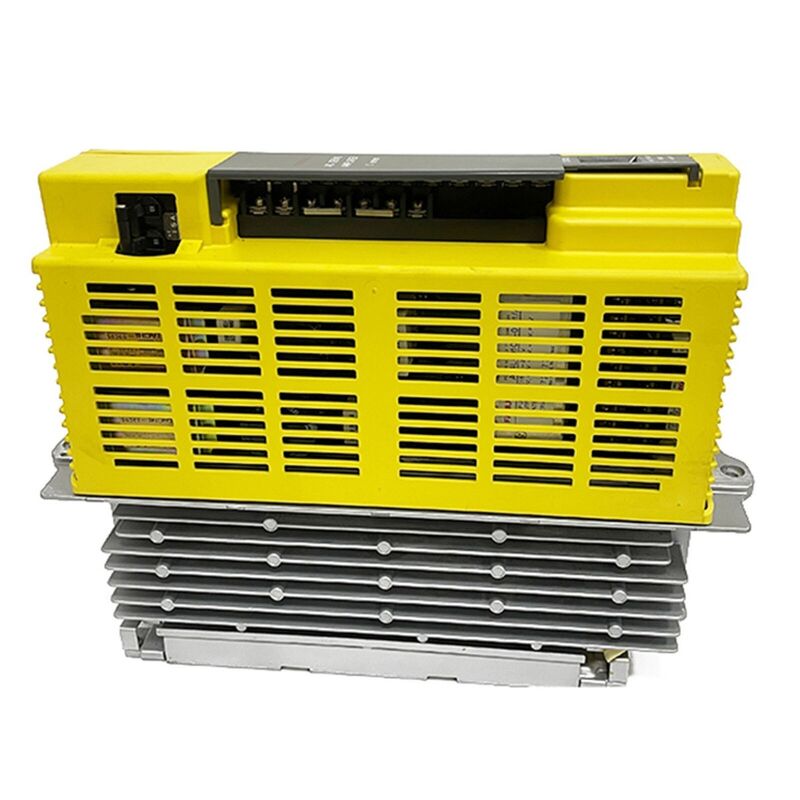

सी-सीरीज़ डिज़ाइन अपने समय के लिए शारीरिक रूप से कॉम्पैक्ट था — परिचित पीली-केस्ड ड्राइव यूनिट जिसे Fanuc ने अपनी सी और बाद की एस-सीरीज़ में इस्तेमाल किया — और सिंगल-एक्सिस फॉर्मेट का मतलब था प्रति मशीन एक्सिस एक H004, प्रत्येक ड्राइव स्वतंत्र रूप से सीएनसी के एक्सिस कंट्रोल कार्ड से PWM कमांड प्राप्त करता है और स्थापित सी-सीरीज़ सिग्नल इंटरफ़ेस के माध्यम से मोटर करंट और एन्कोडर फीडबैक लौटाता है।

इस आर्किटेक्चर की सरलता और मजबूती ने सी-सीरीज़ ड्राइव के एक स्थापित बेस में योगदान दिया जो उत्पादन समाप्त होने के दशकों बाद दुनिया भर में सीएनसी दुकानों में सक्रिय सेवा में बना हुआ है।

मुख्य विनिर्देश

सी-सीरीज़ PWM आर्किटेक्चर — ड्राइव लेवल पर डिजिटल कंट्रोल

सी-सीरीज़ एम्पलीफायर का PWM इंटरफ़ेस एनालॉग सर्वो कंट्रोल से डिजिटल कमांड प्रोसेसिंग में Fanuc के संक्रमण का प्रतिनिधित्व करता है। सी-सीरीज़ आर्किटेक्चर में, सीएनसी अपने एक्सिस कंट्रोल प्रोसेसर में आवश्यक मोटर वेग और स्थिति सुधार की गणना करता है, फिर इस जानकारी को सर्वो एम्पलीफायर को PWM (पल्स-चौड़ाई मॉड्यूलेटेड) सिग्नल के रूप में प्रसारित करता है।

एम्पलीफायर इस सिग्नल को डीकोड करता है और तदनुसार मोटर आउटपुट स्टेज को ड्राइव करता है, एम्पलीफायर के भीतर हार्डवेयर में करंट लूप को बंद करता है जबकि स्थिति और वेग लूप सीएनसी में बंद होते हैं।

दो अलग-अलग PCB असेंबली A06B-6066-H004 बनाती हैं: कंट्रोल बोर्ड (वेरिएंट A20B-2900-0610, 0620, या 0630 में उपलब्ध, विशिष्ट वेरिएंट मोटर मॉडल और सीएनसी इंटरफ़ेस संस्करण पर निर्भर करता है) और पावर बोर्ड (A20B-1200-0851 या समकक्ष), जो AC रेक्टिफिकेशन, DC बस और IGBT आउटपुट स्टेज को संभालता है।

यह दो-बोर्ड आर्किटेक्चर सी-सीरीज़ ड्राइव के लिए मानक सेवाक्षमता डिज़ाइन है — एक बोर्ड तक सीमित दोष का मतलब है कि उस बोर्ड को पूरी ड्राइव यूनिट को बदलने के बजाय स्वतंत्र रूप से बदला या मरम्मत किया जा सकता है।

व्यापक मोटर संगतता रेंज

A06B-6066-H004 सी-सीरीज़ मोटर फैमिली से Fanuc AC सर्वो मोटर्स की एक विस्तृत श्रृंखला का समर्थन करता है, जो इस एम्पलीफायर क्लास के रेटेड करंट आउटपुट में एस-सीरीज़ (सर्वो) और टी-सीरीज़ (टॉर्क) मोटर कॉन्फ़िगरेशन दोनों को कवर करता है।

0S मोटर संगत रेंज में सबसे छोटी और हल्की है, जिसका उपयोग न्यूनतम जड़ता वाली हल्की मशीन एक्सिस पर किया जाता है; 20S/1500 काफी उच्च टॉर्क प्रदान करता है और आमतौर पर भारी-ड्यूटी फीड एक्सिस पर पाया जाता है।

मशीन रखरखाव इंजीनियर के लिए, यह व्यापक संगतता व्यावहारिक रूप से महत्वपूर्ण है: एक एकल H004 पार्ट नंबर कई मोटर मॉडल को कवर करता है जिन्हें विभिन्न मशीनों पर या एक ही मशीन की विभिन्न एक्सिस पर भी फिट किया जा सकता है, जिससे स्पेयर के रूप में स्टॉक किए जाने वाले ड्राइव वेरिएंट की संख्या कम हो जाती है।

विशिष्ट मोटर मॉडल यह निर्धारित करता है कि कौन सा PWM कंट्रोल कार्ड वेरिएंट आवश्यक है — प्रतिस्थापन ड्राइव फिट करने से पहले मोटर मॉडल के विरुद्ध कंट्रोल कार्ड पार्ट नंबर सत्यापित करें।

LED संकेतक और फील्ड डायग्नोस्टिक्स

सी-सीरीज़ ड्राइव ऑपरेशन के दौरान स्थिति की जानकारी और अलार्म कोड प्रदान करने वाले ड्राइव बॉडी पर एक 7-सेगमेंट LED डिस्प्ले को शामिल करते हैं।

डिस्प्ले ड्राइव की तैयार स्थिति (सीएनसी से तैयार सिग्नल प्राप्त हो गया है), सक्रिय रनिंग स्थिति, और अलार्म कोड दिखाता है जब दोष होते हैं।

सी-सीरीज़ में अलार्म कोड एक संख्यात्मक योजना का पालन करते हैं जो दोष श्रेणी की पहचान करती है: ओवरहीटिंग, ओवरकरंट, ओवरवोल्टेज, एन्कोडर फीडबैक विसंगति, और संचार त्रुटियों में प्रत्येक में अलग-अलग कोड रेंज होते हैं।

समस्या निवारण के दौरान, LED डिस्प्ले को पढ़ना पहला डायग्नोस्टिक कदम है — यह पहचानता है कि दोष ड्राइव में ही है या जुड़े हुए मोटर, फीडबैक केबल, या सीएनसी इंटरफ़ेस में है।

अक्सर पूछे जाने वाले प्रश्न

Q1: सी-सीरीज़ PWM इंटरफ़ेस बाद के अल्फा-सीरीज़ FSSB इंटरफ़ेस से कैसे भिन्न है?

सी-सीरीज़ ड्राइव समानांतर PWM सिग्नल के माध्यम से मोटर कमांड प्राप्त करते हैं: सीएनसी प्रत्येक एक्सिस के लिए PWM सिग्नल के साथ एक समर्पित केबल चलाता है, और प्रत्येक ड्राइव का सीएनसी के एक्सिस आउटपुट कार्ड से अपना सीधा कनेक्शन होता है।

बाद के अल्फा-सीरीज़ FSSB (Fanuc सीरियल सर्वो बस) ने इस समानांतर आर्किटेक्चर को एक हाई-स्पीड सीरियल ऑप्टिकल फाइबर लिंक से बदल दिया जो एक एकल साझा बस पर सभी एक्सिस के लिए कमांड ले जाता है, जिससे केबल गणना काफी कम हो जाती है।

सी-सीरीज़ ड्राइव को इंटरफ़ेस एडॉप्टर के बिना FSSB-आधारित सीएनसी कंट्रोल्स से कनेक्ट नहीं किया जा सकता है — सी-सीरीज़ से बाद की पीढ़ी के कंट्रोल में एक प्रत्यक्ष सीएनसी अपग्रेड के लिए या तो मौजूदा सी-सीरीज़ ड्राइव को अनुकूलित करने या उन्हें अल्फा-सीरीज़ मॉड्यूल से बदलने की आवश्यकता होती है।

Q2: A06B-6066-H004 के साथ कौन से सीएनसी कंट्रोल्स संगत हैं?

सी-सीरीज़ एम्पलीफायर Fanuc कंट्रोल्स के साथ संगत हैं जो मिलान PWM सर्वो आउटपुट इंटरफ़ेस प्रदान करते हैं। इसमें सीरीज़ 0-C, सीरीज़ 6, सीरीज़ 10/11, और सीरीज़ 15 और सीरीज़ 16/18 के शुरुआती संस्करण शामिल हैं जो सी-सीरीज़ ड्राइव संगतता के साथ शिप किए गए थे।

कंट्रोल का एक्सिस आउटपुट कार्ड (सीएनसी में पीसीबी जो PWM सिग्नल उत्पन्न करता है) सी-सीरीज़ ड्राइव के इनपुट इंटरफ़ेस से मेल खाना चाहिए। FSSB इंटरफ़ेस कार्ड के साथ अपग्रेड किए गए कंट्रोल्स उपयुक्त इंटरफ़ेस रूपांतरण के बिना सीधे संगत नहीं हैं।

Q3: L और M चैनल पदनाम A06B-6066-H004 के साथ कैसे उपयोग किए जाते हैं?

Fanuc के मल्टी-एक्सिस मशीन वायरिंग कन्वेंशन में, व्यक्तिगत सिंगल-एक्सिस ड्राइव को L, M, N, आदि लेबल वाले एक्सिस चैनलों को सौंपा जाता है।

H004 को मल्टी-एक्सिस कैबिनेट व्यवस्था में L या M चैनल स्थिति पर फिट किया जा सकता है।

चैनल असाइनमेंट सीएनसी के सर्वो आउटपुट कार्ड पर एक्सिस कनेक्टर स्थिति और पैरामीटर सेटिंग्स से मेल खाता है जो भौतिक ड्राइव को एक विशिष्ट मशीन एक्सिस (X, Y, Z, या अतिरिक्त) से जोड़ता है।

सिंगल-एक्सिस ड्राइव का उपयोग करने वाली तीन-एक्सिस मशीन में उसकी तीन एक्सिस में से प्रत्येक के लिए अलग-अलग H004 या H005 यूनिट होंगी, प्रत्येक सीएनसी पर उसके संबंधित L, M, या N चैनल से जुड़ी होगी।

Q4: A06B-6066-H004 के सबसे आम विफलता मोड क्या हैं?

सी-सीरीज़ ड्राइव पर सबसे अधिक सामना की जाने वाली विफलताएं हैं: डीसी बस पर कैपेसिटर का क्षरण (डीसी बस वोल्टेज दोष और अनियमित मोटर व्यवहार के रूप में प्रस्तुत होता है), आउटपुट स्टेज में आईजीबीटी विफलता (ओवरकरंट अलार्म के रूप में प्रस्तुत होता है, अक्सर मोटर वाइंडिंग शॉर्ट्स या केबल इन्सुलेशन विफलता से ट्रिगर होता है), और कंट्रोल बोर्ड घटक विफलता जो PWM सिग्नल डिकोड या करंट रेगुलेशन सर्किट को प्रभावित करती है।

ड्राइव बॉडी पर LED अलार्म कोड पहचानते हैं कि दोष किस श्रेणी में आता है। दो-बोर्ड आर्किटेक्चर का मतलब है कि पावर बोर्ड दोष और कंट्रोल बोर्ड दोष को पूरी ड्राइव यूनिट के बजाय केवल प्रभावित बोर्ड को बदलकर संबोधित किया जा सकता है।

Q5: क्या अभी भी नए A06B-6066-H004 यूनिट प्राप्त करना संभव है?

A06B-6066 सी-सीरीज़ को Fanuc द्वारा कई साल पहले बंद कर दिया गया था, और Fanuc से नया स्टॉक अब उपलब्ध नहीं है। मशीन डीकमीशनिंग और ओवरस्टॉक इन्वेंट्री से औद्योगिक स्पेयर पार्ट्स बाजार में कभी-कभी अधिशेष नया-पुराना स्टॉक (NOS) यूनिट दिखाई देते हैं।

नवीनीकृत और विनिमय इकाइयां प्राथमिक वाणिज्यिक उपलब्धता हैं, जिसमें विशेषज्ञ Fanuc मरम्मत केंद्र वारंटी के साथ पुनर्निर्मित और परीक्षण किए गए H004 ड्राइव की पेशकश करते हैं।

सभी प्रतिष्ठित आपूर्तिकर्ता ड्राइव की पूरी ऑपरेटिंग रेंज में सही संचालन को सत्यापित करने के लिए उपयुक्त मोटर लोड के साथ Fanuc कंट्रोल्स पर सी-सीरीज़ ड्राइव का परीक्षण करते हैं।
