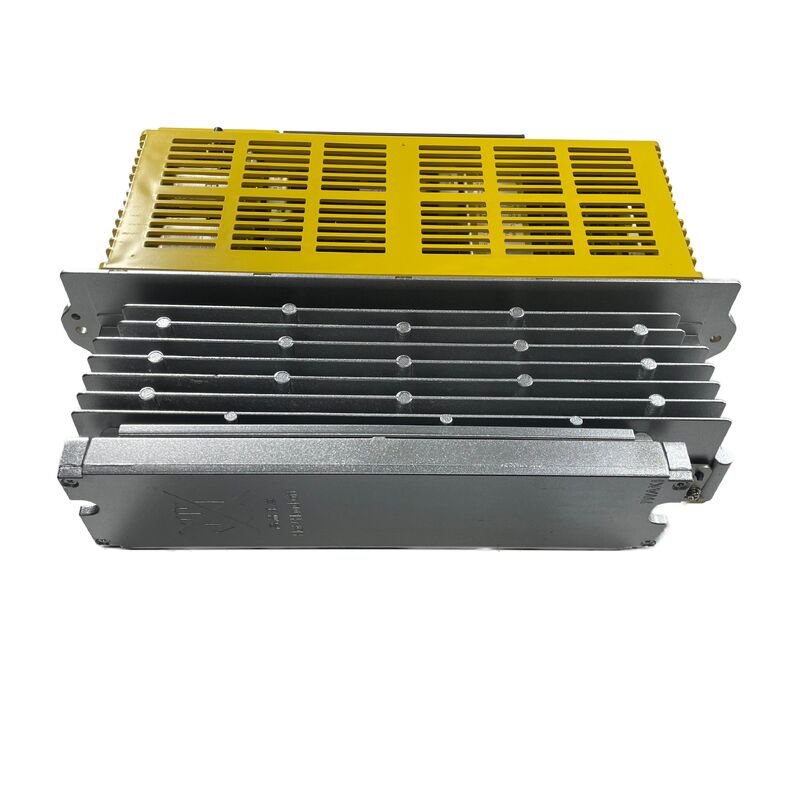

फैनुक एसी सर्वो एम्पलीफायर यूनिट A06B-6066-H006 A06B6066H006 A06B-6066-H006

FANUC A06B-6066-H006 ∙ सी-सीरीज सिंगल-एक्सिस सर्वो एम्पलीफायर ∙ SVUC-80 (80A), 5L/30S मोटर्स, 200VAC, PWM, FANUC 0-C/15A/16A/18A/21A

अवलोकन

दFanuc A06B-6066-H006Fanuc के C-सीरीज सर्वो एम्पलीफायर परिवार से 80-amp SVUC वर्ग का एकल-अक्ष ड्राइव है, जिसे C-सीरीज रेंज में भारी मोटर मॉडल ️ विशेष रूप से 5L और 30S AC सर्वो मोटरों के लिए डिज़ाइन किया गया है,5S/3000 सहित एक व्यापक संगतता समूह के साथ, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000, और 10T/2000।

A06B-6066 श्रृंखला के भीतर, H006 H004 की तुलना में उच्च-वर्तमान संस्करण है (जो हल्के 0S / 5S / 20S / 1500 मोटर वर्ग को संभालता है);SVUC-80 के 80A आउटपुट रेटिंग मशीनिंग लोड के तहत 30S और 5L मोटर्स के अधिक निरंतर वर्तमान खींच समर्थन करता है.

Fanuc के C-सीरीज मोटर नामकरण में 30S पदनाम एक मध्यम से बड़े AC सर्वो मोटर को संदर्भित करता है जिसमें पर्याप्त निरंतर टॉर्क आउटपुट होता है,आम तौर पर बड़ी फ्रिलिंग मशीनों पर भारी-कर्तव्य अक्ष ड्राइव के लिए फिट, बोरिंग मिलों और मशीनिंग केंद्रों जहां अक्ष द्रव्यमान और घर्षण मांगों से अधिक है कि क्या 20S विश्वसनीय रूप से बनाए रख सकते हैं।

5L पदनाम Fanuc की L-class श्रृंखला से एक मोटर की पहचान करता है,लेजर मशीन उपकरण अक्ष अनुप्रयोगों के साथ जुड़े जहां विशिष्ट टोक़ और गति प्रोफ़ाइल मानक एस श्रृंखला मोटर ज्यामिति से अलग है.

दोनों मोटर परिवारों में एक ही पीडब्ल्यूएम ड्राइव इंटरफेस है जिसे एच006 लागू करता है, यही कारण है कि एक एम्पलीफायर पार्ट नंबर दोनों को कवर करता है।

क्षेत्र में H006 एक बहु-अक्ष सीएनसी कैबिनेट में एल या एम चैनल स्थिति पर कब्जा कर लेता है। व्यक्तिगत एकल-अक्ष सी-सीरीज ड्राइव का उपयोग करने वाली मशीनें ड्राइव रेल पर प्रति अक्ष एक इकाई को माउंट करती हैं,प्रत्येक सीएनसी के अक्ष आउटपुट कार्ड से अपनी पीडब्ल्यूएम कमांड प्राप्त और सी-सीरीज सिग्नल केबल हार्नेस के माध्यम से मोटर करंट और एन्कोडर फीडबैक वापस.

प्रमुख विनिर्देश

एसवीयूसी-80 सी-सीरीज के भीतर उच्चतर धारा वर्ग

Fanuc के सी-सीरीज नामकरण में "SVUC" पदनाम विशिष्ट आउटपुट चरण वर्ग की पहचान करता है। The H006's SVUC-80 rating (80A peak output capability) sits above the SVUC-40 class of the H004 and accommodates the higher instantaneous current that 30S and 5L motors draw during acceleration transients on heavy machine axes.

एक बड़े मशीनिंग केंद्र पर जहां एक्स-अक्ष एक उच्च-पिच गेंद स्क्रू के माध्यम से एक भारी मेज ड्राइव करता है, the acceleration torque demand during rapid traverse initiation can momentarily draw several times the motor's rated continuous current — the SVUC-80's headroom above the rated continuous output prevents nuisance overcurrent alarms during these normal operating events.

H006 में पावर बोर्ड A20B-1004-0850 भौतिक रूप से H004 के A20B-1200-0851 से बड़ा है, जो 80A आउटपुट चरण के उच्च IGBT रेटिंग और गर्मी अपव्यय आवश्यकताओं को दर्शाता है।

This board difference is the primary physical distinction between H004 and H006 drives when inspecting the internal layout — the control board variants (A20B-2900-0610/0620/0630) are shared across the motor compatibility range and are selected based on the specific motor model being driven.

पीडब्ल्यूएम इंटरफेस और नियंत्रण संगतता

सभी A06B-6066 सी-सीरीज ड्राइव की तरह, H006 सीएनसी के साथ संवाद करने के लिए Fanuc के पीडब्ल्यूएम सर्वो इंटरफेस का उपयोग करता है।

This is a dedicated parallel connection — one cable per axis between the CNC's axis card and the drive — that carries the PWM velocity/position command signal from the CNC to the drive and returns encoder feedback from the motor's pulse coder.

इंटरफ़ेस FANUC 0-C नियंत्रण और सीरीज 15A, 16A, 18A और 21A के शुरुआती संस्करणों के साथ संगत है जो FSSB के बजाय C-सीरीज ड्राइव संगतता के साथ कॉन्फ़िगर किए गए थे।

यह पीडब्ल्यूएम इंटरफेस संगतता एच००६ के अनुप्रयोग में एक निर्धारक कारक है।

इन नियंत्रण पीढ़ियों के साथ निर्मित मशीनें सीएनसी को संशोधित किए बिना या इंटरफ़ेस एडाप्टर जोड़ने के बिना H006 को प्रत्यक्ष ड्राइव प्रतिस्थापन के रूप में उपयोग कर सकती हैं।

बाद में एफएसएसबी आधारित नियंत्रण के लिए उन्नत मशीनों को या तो एक इंटरफ़ेस रूपांतरण या अल्फा श्रृंखला हार्डवेयर के साथ ड्राइव प्रतिस्थापन की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-6066 सी-सीरीज के भीतर H006 H004 से कैसे भिन्न है?

H004 छोटा SVUC वर्ग है, जो 0S/5S/20S/1500 मोटर्स ′′ हल्के एक्सल ड्राइव के लिए रेटेड है। H006 SVUC-80 (80A वर्ग) है, जिसे उच्च-टॉर्क 30S और 5L मोटर्स के लिए डिज़ाइन किया गया है।मुख्य आंतरिक अंतर बिजली बोर्ड है: H004 में A20B-1200-0851 होता है, जबकि H006 में A20B-1004-0850 होता है जिसमें उच्च रेटेड IGBT ट्रांजिस्टर होते हैं।

दोनों मॉडलों में कंट्रोल बोर्ड वेरिएंट (0610/0620/0630) साझा हैं।

H006 अनुप्रयोग के लिए H004 को प्रतिस्थापित न करें ️ 30S या 5L मोटर्स की उच्च मोटर वर्तमान मांग के तहत कम रेटेड पावर चरण ओवरकंट्रेंट अलार्म को ट्रिगर करेगा।

प्रश्न 2: कौन सी सीएनसी अलार्म कोड A06B-6066-H006 को दोष स्रोत के रूप में इंगित करते हैं?

FANUC 0-C और प्रारंभिक 15/16/18/21 नियंत्रणों पर, सी-सीरीज ड्राइव अलार्म सीएनसी अलार्म डिस्प्ले पर एसवी-4xx श्रृंखला कोड के रूप में दिखाई देते हैं।एसवी-401 या समकक्ष अक्ष ओवरकंट्रेंट (अक्सर ड्राइव में एक विफल आउटपुट ट्रांजिस्टर या मोटर वाइंडिंग शॉर्ट के कारण) इंगित करता है. एसवी-404 एन्कोडर फीडबैक हानि इंगित करता है.

सी-सीरीज ड्राइव का अपना एलईडी संकेतक ड्राइव बॉडी पर अतिरिक्त दोष पहचान प्रदान करता है ∙ सात खंडों का डिस्प्ले विशिष्ट त्रुटि कोड दिखाता है जो सीएनसी अलार्म नंबर से संबंधित हैं।हमेशा ड्राइव में गलती है या नहीं तय करने से पहले दोनों सीएनसी अलार्म और ड्राइव के एलईडी कोड पढ़ें, मोटर, या फीडबैक केबलिंग।

Q3: क्या 5L मोटर संगतता लेजर मशीन अनुप्रयोगों के लिए विशिष्ट है?

हाँ, A06B-6066-H006 की मोटर रेंज के संदर्भ में,5L एक Fanuc लेजर-सीरीज सर्वो मोटर को संदर्भित करता है जो विशेष रूप से Fanuc लेजर काटने की मशीनों (जैसे लेजर मैट और इसी तरह के प्लेटफार्मों) पर अक्ष ड्राइव के लिए डिज़ाइन किया गया है.

इन मोटर्स में मानक एस-सीरीज के मोटर्स से अलग-अलग टॉर्क/स्पीड विशेषताएं होती हैं, लेकिन वे एक ही सी-सीरीज पीडब्ल्यूएम ड्राइव इंटरफेस पर काम करते हैं।5L मोटर के लिए H006 का समर्थन इसे लेजर मशीन रखरखाव के साथ-साथ पारंपरिक सीएनसी मशीनिंग अनुप्रयोगों के लिए प्रासंगिक बनाता है.

प्रश्न 4: क्या A06B-6066-H006 20S मोटर चला सकता है, भले ही H004 भी 20S का समर्थन करता है?

हाँ. H006 की मोटर संगतता सूची में 20S शामिल है, जो H004 की सीमा के साथ ओवरलैप करता है.

H006 की उच्च वर्तमान क्षमता 20S मोटर चलाने के लिए एक नुकसान नहीं है ∙ इसका मतलब यह है कि ड्राइव में 20S मोटर की मांगों से अधिक हेडरूम है, जो हानिकारक नहीं है।

व्यवहार में, यदि मशीन ने मूल रूप से 20S अक्ष के लिए एक H006 निर्दिष्ट किया (शायद भविष्य के मोटर उन्नयन हेडरूम के लिए या मशीन बिल्डर की वरीयता के कारण),इसे किसी अन्य H006 से बदलना सही और विश्वसनीय है. H004 को बदलने से तकनीकी रूप से कार्य होगा यदि धुरी को हल्का भार दिया जाता है, लेकिन मूल विनिर्देश के अनुरूप मानक रखरखाव दृष्टिकोण है।

प्रश्न 5: क्या पावर बोर्ड A20B-1004-0850 ️ एक अलग मरम्मत घटक के रूप में उपलब्ध है?

A20B-1004-0850 पावर बोर्ड मरम्मत भागों के बाजार में प्रचलित है और इसे Fanuc के घटक मरम्मत विशेषज्ञों द्वारा स्टॉक किया जाता है जो सी-सीरीज ड्राइव की सेवा करते हैं।

यह स्वतंत्र रूप से बदला जा सकता है जब दोष को पावर स्टेज (ट्रांसिस्टर की विफलता, पावर बस कैपेसिटर की गिरावट) तक अलग किया जाता है जबकि नियंत्रण बोर्ड कार्यात्मक रहते हैं।

मरम्मत सुविधाएं शिपमेंट से पहले वास्तविक मोटर भार के तहत स्थापित प्रतिस्थापन पावर बोर्ड के साथ ड्राइव का परीक्षण करती हैं,सही ट्रांजिस्टर स्विचिंग तरंगों और मोटर ऑपरेटिंग रेंज भर में आउटपुट वर्तमान की जांच.
