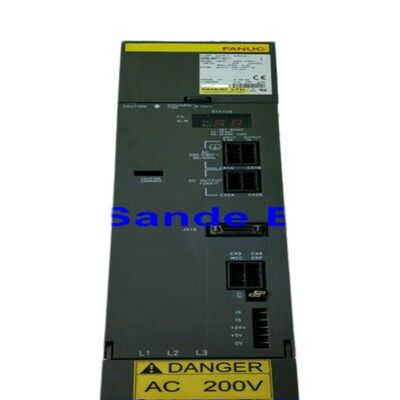

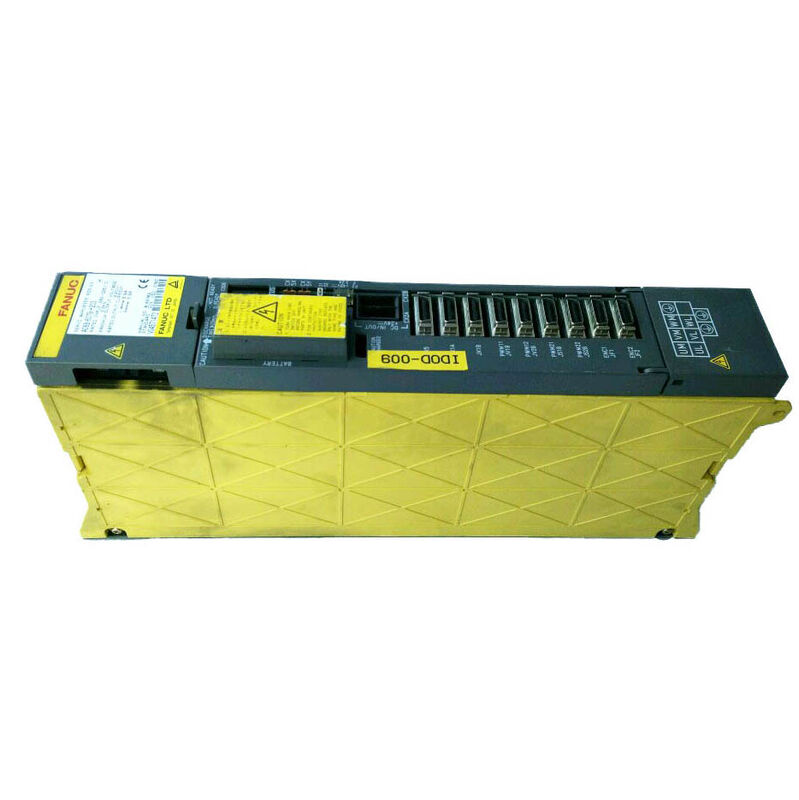

फैनुक सर्वो एम्पलीफायर A06B-6079-H108 A06B6079H108 A06B-6079-H108

Fanuc A06B-6079-H108 | सिंगल-एक्सिस अल्फा सर्वो एम्पलीफायर मॉड्यूल — SVM1-360, 115A आउटपुट, α100/α150 मोटर्स, 283–325V इनपुट, 230V आउटपुट, टाइप A/B इंटरफ़ेस

अवलोकन

The Fanuc A06B-6079-H108 A06B-6079 अल्फा सीरीज़ का सबसे बड़ा सिंगल-एक्सिस सर्वो एम्पलीफायर मॉड्यूल है — SVM1-360, एक 115-एम्प कंटीन्यूअस आउटपुट ड्राइव जो α100 और α150 अल्फा सर्वो मोटर्स के लिए डिज़ाइन किया गया है जो Fanuc के CNC इकोसिस्टम में सबसे भारी मशीन टूल एक्सिस को पावर देते हैं।

जहां A06B-6079 सीरीज़ के छोटे SVM मॉड्यूल मशीनिंग सेंटरों और EDM मशीनों के कॉम्पैक्ट एक्सिस ड्राइव को संभालते हैं, वहीं H108 स्केल के विपरीत छोर पर काम करता है: बड़े-फ़ॉर्मेट CNC मशीनें जहां एक्सिस महत्वपूर्ण संरचनात्मक द्रव्यमान ले जाती हैं, जहां बॉलस्क्रू प्रीलोड और गाइडवे घर्षण महत्वपूर्ण होते हैं, और जहां सर्वो एक्सिस को करंट लिमिटिंग के बिना भारी कटिंग पास के दौरान फुल टॉर्क देना होता है।

SVM1-360 नामकरण अल्फा सीरीज़ SVM परिवार में उपयोग किए जाने वाले पैटर्न का अनुसरण करता है — SVM1 एक सिंगल-एक्सिस मॉड्यूल की पहचान करता है, और 360 पीक करंट क्लास की पहचान करता है। 230V AC मोटर में 115A कंटीन्यूअस आउटपुट के साथ, H108 11–15kW कंटीन्यूअस पावर रेंज में मोटर्स को चलाने में सक्षम है, जो हॉरिजॉन्टल बोरिंग मिलों, बड़े-फ़ॉर्मेट मशीनिंग सेंटरों, गैन्ट्री-टाइप मशीन टूल्स और हेवी-ड्यूटी पंच और प्रेस ब्रेक उपकरणों पर पाए जाने वाले बड़े एक्सिस ड्राइव को कवर करता है, जहां Fanuc के बड़े अल्फा सर्वो मोटर्स इन मशीनों के लिए आवश्यक एक्सिस बल क्षमता प्रदान करते हैं।

जापान में माउंट फ़ूजी के तल पर Fanuc की निर्माण सुविधाओं में निर्मित, A06B-6079-H108 को 1990 के दशक के मध्य से बड़े CNC मशीन टूल्स में स्थापित किया गया है — एक दीर्घायु जो हार्डवेयर की मजबूती और इसे पावर देने के लिए डिज़ाइन किए गए बड़े मशीन टूल्स के निरंतर परिचालन जीवन दोनों को दर्शाता है।

मुख्य विनिर्देश

SVM1-360 — बड़े अल्फा मोटर क्लास

Fanuc की अल्फा सर्वो मोटर रेंज में α100 और α150 मोटर पदनाम मोटर की कंटीन्यूअस टॉर्क रेटिंग की पहचान करते हैं — α100 100 Nm क्लास कंटीन्यूअस टॉर्क के लिए, α150 150 Nm क्लास के लिए। ये भारी रोटर और उच्च पोल काउंट वाइंडिंग वाले शारीरिक रूप से बड़े मोटर हैं जिन्हें ऑपरेटिंग स्पीड रेंज में टॉर्क विकसित करने और बनाए रखने के लिए निरंतर उच्च करंट की आवश्यकता होती है।

H108 की 115A आउटपुट क्षमता विशेष रूप से इन मोटर क्लासों से मेल खाती है।

इस करंट स्तर पर, H108 को सामान्य ऑपरेटिंग परिस्थितियों में भी महत्वपूर्ण गर्मी को दूर करने के लिए अपने IPM (इंटेलिजेंट पावर मॉड्यूल) ट्रांजिस्टर असेंबली की आवश्यकता होती है।

मॉड्यूल इस थर्मल लोड को प्रबंधित करने के लिए एक समर्पित हीटसिंक और कूलिंग फैन को शामिल करता है। फैन ऑपरेशन की निगरानी की जाती है — एक रुका हुआ पंखा मॉड्यूल के LED इंडिकेटर पर FAL (फैन अलार्म) को ट्रिगर करता है, और फैन कूलिंग के बिना निरंतर संचालन IPM के थर्मल शटडाउन का जोखिम उठाता है। उच्च-ड्यूटी-साइकिल अनुप्रयोगों में, कूलिंग फैन की परिचालन स्थिति नियमित रखरखाव निरीक्षण का हिस्सा होनी चाहिए।

सिंगल-एक्सिस आर्किटेक्चर और कंपोनेंट लेआउट

SVM1-360 का सिंगल-एक्सिस डिज़ाइन L टर्मिनल कनेक्शन पर एक एक्सिस चैनल में पूरी 115A आउटपुट क्षमता को केंद्रित करता है। मल्टी-एक्सिस SVM मॉड्यूल के विपरीत जहां करंट क्षमता दो या तीन छोटे आउटपुट चरणों में वितरित की जाती है, H108 पूर्ण रेटेड आउटपुट के लिए एक सिंगल हाई-करंट IPM असेंबली का उपयोग करता है।

यह केंद्रित आर्किटेक्चर मॉड्यूल को छोटे SVM इकाइयों के सापेक्ष शारीरिक रूप से चौड़ा बनाता है — PCB लेआउट बड़े गेट ड्राइव सर्किट, करंट माप शंट, और हाई-करंट PWM स्विचिंग के लिए आवश्यक बायपास कैपेसिटेंस को समायोजित करता है।

कंट्रोल PCB A16B-2202-0991 और वायरिंग बोर्ड A20B-1006-0485 SVM1-360 मॉड्यूल के लिए विशिष्ट हैं और अन्य अल्फा सीरीज़ SVM बोर्डों के साथ इंटरचेंजेबल नहीं हैं।

मरम्मत विशेषज्ञ नोट करते हैं कि Fanuc से कोई भी बोर्ड अलग से नहीं बेचा जाता है — IPM ट्रांजिस्टर असेंबली, कैपेसिटर, पंखे, फ्यूज और पल्स कोडर बैकअप बैटरी की कंपोनेंट-लेवल मरम्मत SVM1-360 रखरखाव के लिए व्यावहारिक सेवा पथ है।

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-6079-H108 का उपयोग आमतौर पर किन मशीन प्रकारों में किया जाता है?

SVM1-360 बड़े CNC मशीन टूल्स पर पाया जाता है जहां एक्सिस द्रव्यमान और कटिंग बल α100 या α150 मोटर्स की उच्च टॉर्क क्षमता की आवश्यकता होती है।

विशिष्ट इंस्टॉलेशन में भारी स्पिंडल हेड वाले हॉरिजॉन्टल बोरिंग मिल, भारी कॉलम या टेबल संरचना वाले बड़े-फ़ॉर्मेट वर्टिकल मशीनिंग सेंटर, गैन्ट्री-टाइप 5-एक्सिस मशीनिंग सेंटर, CNC पंच प्रेस जहां भारी रैम एक्सिस को निरंतर उच्च टॉर्क की आवश्यकता होती है, और बड़े-फ़ॉर्मेट प्रेस ब्रेक मशीनें जिनमें CNC बैक गेज और रैम पोजीशन कंट्रोल होता है।

115A आउटपुट क्लास मानक मशीनिंग सेंटरों में आम नहीं है — यह विशेष रूप से बड़े पूंजी मशीन टूल्स के उच्च-बल एक्सिस अनुप्रयोगों को लक्षित करता है।

Q2: क्या A06B-6079-H108 टाइप A या टाइप B इंटरफ़ेस के साथ काम कर सकता है?

मॉड्यूल टाइप A और टाइप B सीरियल इंटरफ़ेस ऑपरेशन दोनों का समर्थन करता है, जिसमें सक्रिय इंटरफ़ेस विशिष्ट मशीन इंस्टॉलेशन के कंट्रोल सिस्टम और वायरिंग कॉन्फ़िगरेशन द्वारा निर्धारित होता है।

टाइप A और टाइप B CNC और SVM के बीच सीरियल कम्युनिकेशन फॉर्मेट में भिन्न होते हैं — सही प्रकार CNC कंट्रोल जनरेशन और मशीन बिल्डर के कॉन्फ़िगरेशन द्वारा परिभाषित किया जाता है। एक रिप्लेसमेंट H108 सोर्स करते समय, इंस्टॉलेशन से पहले मशीन द्वारा उपयोग किए जाने वाले इंटरफ़ेस प्रकार को सत्यापित करें, क्योंकि गलत इंटरफ़ेस कॉन्फ़िगरेशन का उपयोग करने से CNC पर सर्वो कम्युनिकेशन अलार्म होंगे।

Q3: SVM1-360 पर रुके हुए कूलिंग फैन के परिणाम क्या हैं?

115A आउटपुट पर, IPM ट्रांजिस्टर असेंबली सामान्य ऑपरेशन के दौरान पर्याप्त गर्मी उत्पन्न करती है।

एक रुका हुआ पंखा (7-सेगमेंट डिस्प्ले पर अलार्म कोड FAL द्वारा इंगित) हीटसिंक कूलिंग को केवल प्राकृतिक संवहन तक कम कर देता है। मध्यम लोड पर, ड्राइव थर्मल प्रोटेक्शन द्वारा ओवरटेंपरेचर शटडाउन ट्रिगर होने से पहले थोड़े समय के लिए काम करना जारी रख सकता है। उच्च-ड्यूटी-साइकिल मशीनिंग लोड पर, थर्मल शटडाउन तेजी से होता है।

A06B-6079-H108 पर फैन रिप्लेसमेंट एक मानक रखरखाव आइटम है — स्पेयर फैन मुख्य मॉड्यूल से अलग उपलब्ध हैं और उन सुविधाओं में नियमित स्पेयर पार्ट के रूप में स्टॉक किए जाने चाहिए जहां यह ड्राइव निरंतर उत्पादन उपयोग में है।

Q4: H108 पर पल्स कोडर बैकअप बैटरी का प्रबंधन कैसे किया जाता है?

SVM1-360 L एक्सिस मोटर से जुड़े एब्सोल्यूट पल्स कोडर के लिए एक आंतरिक बैकअप बैटरी रखता है।

यह बैटरी CNC पावर-डाउन के दौरान मोटर की एब्सोल्यूट पोजीशन मेमोरी को बनाए रखती है। बैटरी लाइफ आमतौर पर उपयोग चक्र और परिवेश के तापमान के आधार पर वर्षों में मापी जाती है।

बैटरी के महत्वपूर्ण वोल्टेज तक पहुंचने से पहले CNC के ऑपरेटर डिस्प्ले पर एक लो बैटरी चेतावनी दिखाई देती है — अनुशंसित रिप्लेसमेंट अंतराल चेतावनी दिखाई देने से पहले है, क्योंकि पूरी तरह से डिस्चार्ज बैटरी एक्सिस को अपनी एब्सोल्यूट पोजीशन रेफरेंस खो देती है, जिसके लिए बैटरी रिप्लेसमेंट के बाद मशीन एक्सिस को री-होमिंग की आवश्यकता होती है।

Q5: SVM1-360 को छोटे SVM1-320 से एप्लीकेशन के मामले में क्या अलग करता है?

SVM1-320 (लगभग 80A आउटपुट क्लास) और SVM1-360 (लगभग 115A आउटपुट क्लास) आसन्न मोटर क्लासों को कवर करते हैं — SVM1-320 α40 और α80 मोटर्स को सर्व करता है, जबकि SVM1-360 α100 और α150 मोटर्स को सर्व करता है।

α100 और α150 मोटर्स न केवल कंटीन्यूअस टॉर्क में उच्च होते हैं बल्कि रोटेटिंग इनर्शिया में भी भारी होते हैं — वे सर्वो सिस्टम के दृष्टिकोण से धीरे-धीरे एक्सेलेरेट होते हैं, जिसके लिए CNC के इनर्शिया कंपनसेशन पैरामीटर्स को उचित रूप से सेट करने की आवश्यकता होती है।

SVM1-320 और SVM1-360 के बीच चयन हमेशा मशीन पर मोटर मॉडल द्वारा निर्धारित होता है, न कि एप्लीकेशन के गुणात्मक विवरण द्वारा — मॉड्यूल को मोटर नेमप्लेट से मिलाएं।
