| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-0114-B075 |
भाग संख्या: A06B-0114-B075
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: AC ब्रशलेस सर्वो मोटर — BM सीरीज
मोटर मॉडल: BM0.4/4000

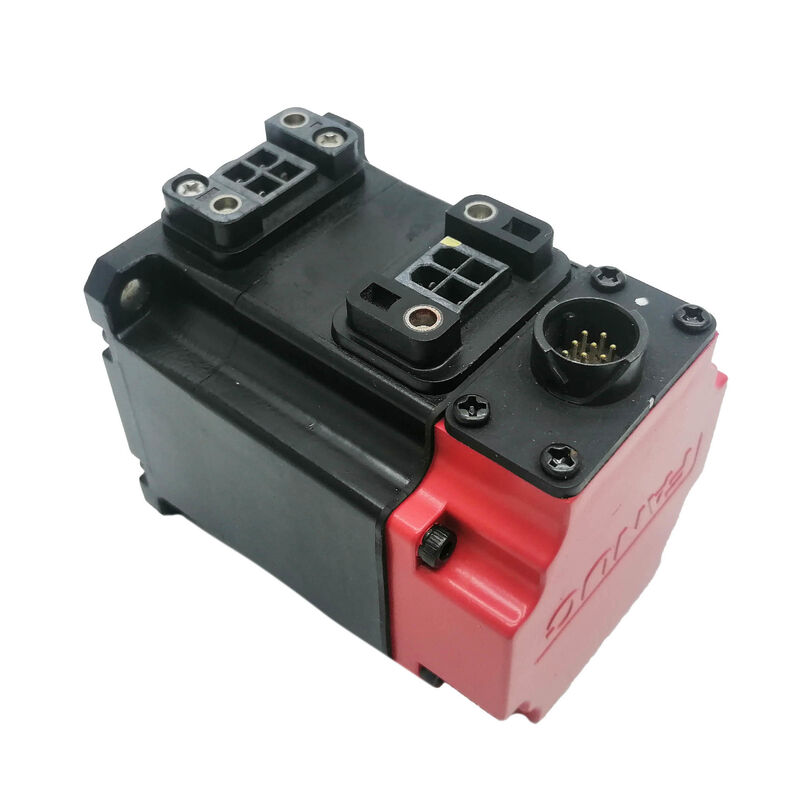

A06B-0114-B075 FANUC का BM0.4/4000 है — BM सीरीज का एक कॉम्पैक्ट, हाई-स्पीड AC ब्रशलेस सर्वो मोटर। 4,000 आरपीएम रेटेड गति और 0.13 किलोवाट आउटपुट पर, यह छोटे सीएनसी मशीन टूल्स, कोऑर्डिनेट मेजरिंग मशीनों और ऑटोमेशन उपकरणों पर लाइट-ड्यूटी सर्वो एक्सिस के लिए आकार का है, जहां विश्वसनीय एन्कोडर फीडबैक के साथ एक कॉम्पैक्ट मोटर की आवश्यकता होती है।
BM सीरीज ने FANUC की अल्फा पीढ़ी से पहले काम किया और सीरीज 0, 3, और 6 सीएनसी सिस्टम में व्यापक रूप से तैनात किया गया था। इन प्लेटफार्मों पर निर्मित मशीनें कई सुविधाओं में सेवा में बनी हुई हैं, और A06B-0114-B075 को उन स्थापित आधारों के लिए एक रखरखाव आइटम के रूप में सोर्स किया जाना जारी है।
BA64B एन्कोडर एक अंतर्निहित इंक्रीमेंटल एन्कोडर है — प्रति क्रांति 64 सिग्नल अवधि, सीएनसी के सर्वो इंटरफ़ेस द्वारा स्थिति और वेग फीडबैक प्रदान करने के लिए संसाधित किया जाता है। FANUC सीरीज 0 या 3 नियंत्रण चलाने वाली मशीनों पर, सर्वो ड्राइव इस सिग्नल को सीधे एक्सिस कंट्रोल कार्ड के माध्यम से व्याख्या करता है।
मशीन की गई कीवे के साथ स्ट्रेट शाफ्ट युग्मित घटक को एक सकारात्मक टॉर्क ड्राइव प्रदान करता है। फ्रिक्शन-क्लैंप कपलिंग के विपरीत, कीवे व्यवस्था को आवधिक री-टॉर्किंग की आवश्यकता नहीं होती है और यह मोटर के सेवा जीवन भर रिवर्सल या कंपन लोडिंग के तहत फिसल नहीं जाएगा।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A06B-0114-B075 |
| मोटर मॉडल | BM0.4/4000 |
| रेटेड टॉर्क | 0.4 Nm |
| रेटेड आउटपुट | 0.13 kW |
| रेटेड गति | 4,000 आरपीएम |
| रेटेड करंट | 2.7 A |
| वोल्टेज | 31V, 3-फेज |
| एन्कोडर | BA64B (इंक्रीमेंटल) |
| शाफ्ट | स्ट्रेट + कीवे |
| उत्पत्ति | जापान |
Q1: A06B-0114-B075 किन FANUC CNC सिस्टम के साथ संगत है?
BM सीरीज मोटर को एनालॉग या शुरुआती सीरियल सर्वो इंटरफेस का उपयोग करके FANUC सीरीज 0, 3, और 6 सीएनसी सिस्टम के लिए डिज़ाइन किया गया था। सर्वो ड्राइव और सीएनसी पीढ़ी की BM मोटर के इंटरफ़ेस आवश्यकताओं से मेल खाने की पुष्टि करें — बाद के अल्फा-सीरीज सर्वो एम्पलीफायर विभिन्न मोटर फीडबैक प्रोटोकॉल का उपयोग करते हैं।
Q2: BA64B एन्कोडर सीएनसी पर फीडबैक अलार्म दिखाता है। क्या मोटर एन्कोडर बदलने वाली पहली चीज है?
नहीं। पहले मोटर और सर्वो ड्राइव दोनों पर ढीले संपर्क, जंग, या क्षतिग्रस्त पिन के लिए एन्कोडर कनेक्टर का निरीक्षण करें। फिर अपनी लंबाई के साथ क्षति के लिए एन्कोडर केबल की जांच करें। केबल और कनेक्टर की खराबी विफल एन्कोडर के समान अलार्म स्थितियां उत्पन्न करती हैं। केबल और कनेक्टर को खारिज करने के बाद ही एन्कोडर (या मोटर) को बदलें।
Q3: क्या कीवे अनिवार्य है, या स्ट्रेट शाफ्ट पर फ्रिक्शन-क्लैंप हब का उपयोग किया जा सकता है?
एक फ्रिक्शन-क्लैंप हब यांत्रिक रूप से एक स्ट्रेट शाफ्ट के साथ संगत है। हालांकि, 4,000 आरपीएम पर बार-बार रिवर्सल के साथ, फ्रिक्शन क्लैंप को स्थापना पर सही ढंग से टॉर्क किया जाना चाहिए और आवधिक रूप से फिर से जांचा जाना चाहिए। एक कीवे एक अधिक सकारात्मक ड्राइव पथ प्रदान करता है। यदि संचालित घटक में पहले से ही कीवे बोर है, तो एक की का उपयोग करें। यदि नहीं, तो कोई भी कॉन्फ़िगरेशन स्वीकार्य है जब तक कि क्लैंप को सही ढंग से बनाए रखा जाए।
Q4: क्रैश घटना के बाद A06B-0114-B075 मोटर शाफ्ट में रनआउट है। क्या शाफ्ट की मरम्मत की जा सकती है?
BM सीरीज मोटरों पर शाफ्ट प्रतिस्थापन FANUC-योग्य मोटर मरम्मत कंपनियों द्वारा पेश की जाने वाली एक विशेषज्ञ सेवा है। यदि स्टेटर वाइंडिंग और एन्कोडर बरकरार हैं, तो शाफ्ट की मरम्मत या प्रतिस्थापन आमतौर पर एक प्रतिस्थापन मोटर को सोर्स करने की तुलना में अधिक किफायती होता है — विशेष रूप से सीमित अधिशेष उपलब्धता वाले एक बंद किए गए हिस्से के लिए।
Q5: A06B-0114-B075 कहाँ से प्राप्त किया जाता है?
FANUC BM सीरीज मोटर औद्योगिक सीएनसी स्पेयर पार्ट्स आफ्टरमार्केट के माध्यम से उपलब्ध हैं — डीकमीशन की गई मशीनों से अधिशेष और मोटर मरम्मत कंपनियों से परीक्षण किए गए नवीनीकृत इकाइयां। किसी भी प्रयुक्त इकाई को स्वीकार करने से पहले एन्कोडर और शाफ्ट की स्थिति सत्यापित होने की पुष्टि करें।
