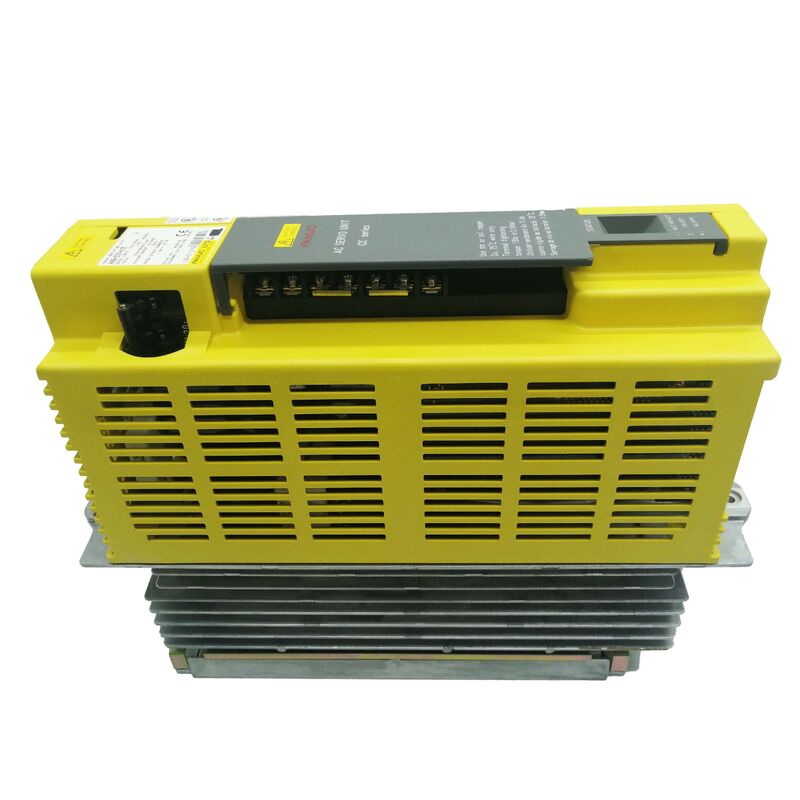

FANUC A06B-6089-H101 — अल्फा SVU1-12: सिंगल-एक्सिस फाउंडेशन

एक एक्सिस। एक यूनिट। पूर्ण।

जब कोई मशीन निर्माता सीएनसी एक्सिस ड्राइव इंस्टॉलेशन निर्दिष्ट करता है, तो दो दर्शन प्रतिस्पर्धा करते हैं। पहला साझा मॉड्यूल में कई एक्सिस को समेकित करता है जो एक सामान्य डीसी बस से draws करते हैं — कैबिनेट स्पेस और ऊर्जा रिकवरी के मामले में कुशल, लेकिन कसकर युग्मित: एक बिजली आपूर्ति विफलता उस बस पर हर एक्सिस को ग्राउंड करती है। दूसरा प्रत्येक एक्सिस को एक स्वतंत्र विद्युत इकाई के रूप में मानता है, प्रत्येक अपने रेक्टिफायर, अपने एसी फीड, अपनी फॉल्ट बाउंड्री के साथ। A06B-6089-H101 दूसरे दर्शन के आसपास बनाया गया है।

FANUC अल्फा श्रृंखला के भीतर SVU1-12 के रूप में नामित, यह एक सिंगल-एक्सिस सर्वो एम्पलीफायर यूनिट है जो 3.0A के रेटेड आउटपुट पर एल एक्सिस को ड्राइव करती है। "SVU" पदनाम आपको बताता है कि यह एक सर्वो एम्पलीफायर यूनिट है — एक एकीकृत रेक्टिफायर के साथ एक स्व-निहित डिजाइन जो बाहरी बिजली आपूर्ति मॉड्यूल पर निर्भरता के बिना, आने वाले तीन-चरण एसी को सीधे आंतरिक डीसी बस में परिवर्तित करता है। "1" एक सिंगल एक्सिस को इंगित करता है। "12" वर्तमान वर्ग है: 3.0A निरंतर, α1/3000 से α2/3000 रेंज में अल्फा मोटर्स के लिए उपयुक्त।

इसका व्यावहारिक रूप से क्या मतलब है, यह सीधा है: यूनिट को 200–230V तीन-चरण एसी लाएं, मोटर पावर केबल कनेक्ट करें, एनकोडर फीडबैक चलाएं, सीएनसी को पीडब्ल्यूएम इंटरफ़ेस तार करें, और एक्सिस चालू हो जाती है। स्थापित करने के लिए कुछ और नहीं है, कॉन्फ़िगर करने के लिए कोई बस नहीं है, सत्यापित करने के लिए कोई साझा घटक नहीं है। यदि यह यूनिट विफल हो जाती है, तो केवल यह एक्सिस बंद हो जाती है। मशीन का बाकी हिस्सा चलता रहता है।

संडे इलेक्ट्रिक नई और प्रयुक्त स्थिति में A06B-6089-H101 रखता है, जिसमें 0–3 कार्य दिवसों के भीतर विश्वव्यापी प्रेषण होता है।

SVU1-12 कहाँ फिट बैठता है: 6089 सिंगल-एक्सिस रेंज

6089 SVU1 उप-परिवार के भीतर, FANUC ने दो वर्तमान वर्ग पेश किए। H101 3.0A (12-वर्ग) पर चलता है, और H102 5.9A (20-वर्ग, SVU1-20 के रूप में नामित) पर चलता है। दोनों यूनिट शारीरिक रूप से समान हैं और समान पीडब्ल्यूएम टाइप ए इंटरफ़ेस साझा करती हैं। उनके बीच चयन पूरी तरह से जुड़े हुए मोटर पर निर्भर करता है।

H101 की 3.0A रेटिंग अल्फा कैटलॉग के हल्के छोर पर मोटर्स से मेल खाती है — विशेष रूप से α1/3000 और α2/3000। ये कॉम्पैक्ट मोटर्स हैं जिनका उपयोग कम टॉर्क मांगों वाले एक्सिस पर किया जाता है: छोटे खराद, सहायक रोटरी एक्सिस, मशीनिंग केंद्रों पर टूल मैगज़ीन, या कोई भी अनुप्रयोग जहां यांत्रिक भार मामूली है और तेज यात्राएं छोटी हैं। H101 पर शारीरिक रूप से बड़े अल्फा मोटर चलाने का प्रयास करना एक व्यवहार्य प्रतिस्थापन नहीं है — मोटर एम्पलीफायर के आउटपुट चरण द्वारा बनाए रखने के लिए आवश्यक से अधिक करंट खींचेगा, और थर्मल सुरक्षा किसी भी सार्थक लोड के तहत एक्सिस को बंद कर देगी।

H102 (SVU1-20) अगले स्तर को संभालता है: α2/3000, α3/3000, α4/4000। यदि आपकी मशीन पर स्थापित मोटर इस वर्ग में है, तो H101 सही हिस्सा नहीं है। मोटर नेमप्लेट डेटा और सीएनसी का सर्वो एक्सिस मोटर कोड (पैरामीटर 2020) ऑर्डर करने से पहले मशीन को वास्तव में किस SVU1 वेरिएंट की आवश्यकता है, इसकी पुष्टि करने के दो सबसे तेज़ तरीके हैं।

यूनिट के पीछे की वास्तुकला: पीडब्ल्यूएम टाइप ए अभी भी क्यों मायने रखता है

A06B-6089-H101 सीएनसी के साथ संवाद करने के लिए पीडब्ल्यूएम टाइप ए इंटरफ़ेस का उपयोग करता है। यह समानांतर डिजिटल इंटरफ़ेस है जिसका उपयोग FANUC की पिछली सीएनसी पीढ़ियों ने फाइबर ऑप्टिक एफएसएसबी (Fanuc Serial Servo Bus) पेश किए जाने से पहले किया था। सीरीज 15, 16, 18, या 21 नियंत्रणों वाली मशीनों पर — गैर-आई पीढ़ियों — सीएनसी के अंदर सर्वो नियंत्रण बोर्ड पीडब्ल्यूएम सिग्नल आउटपुट करता है जो सीधे एम्पलीफायर यूनिट तक केबल बंडल के माध्यम से यात्रा करता है। अल्फा एसवीयू परिवार को ठीक इसी इंटरफ़ेस के लिए डिज़ाइन किया गया था।

टाइप ए पदनाम मायने रखता है क्योंकि FANUC ने टाइप बी इंटरफ़ेस वाली यूनिट भी बनाई थीं, और दोनों विद्युत रूप से विनिमेय नहीं हैं, भले ही कुछ मामलों में समान फॉर्म फैक्टर साझा करते हों। टाइप ए विशिष्ट पिन असाइनमेंट और सिग्नल प्रोटोकॉल का उपयोग करता है जो टाइप बी से भिन्न होते हैं; एक को दूसरे के लिए प्रतिस्थापित करने से सीएनसी और ड्राइव के बीच तत्काल संचार दोष होंगे, न कि केवल खराब प्रदर्शन। यह पहचानते समय कि कोई मशीन टाइप ए या टाइप बी का उपयोग करती है, सबसे तेज़ पुष्टि सीएनसी के सर्वो इंटरफ़ेस बोर्ड पदनाम को देखना है — बोर्ड पीढ़ी यह इंगित करेगी कि कौन सा इंटरफ़ेस प्रकार इसका समर्थन करता है।

6089 H1xx रेंज के लिए, सभी यूनिट टाइप ए का उपयोग करती हैं। SVU1 उप-परिवार के भीतर कोई टाइप बी वेरिएंट नहीं है।

तकनीकी विनिर्देश

सिंगल-एक्सिस बनाम मल्टी-एक्सिस SVU: एक व्यावहारिक इंस्टॉलेशन विचार

6089 परिवार में SVU2 (दो-एक्सिस) और SVU3 (तीन-एक्सिस) वेरिएंट भी शामिल हैं। यह देखते हुए कि एक मल्टी-एक्सिस यूनिट प्रति एनक्लोजर अधिक एक्सिस को संभालती है, SVU2 और SVU3 कैबिनेट अर्थव्यवस्था के दृष्टिकोण से आकर्षक लगते हैं। तो मशीन निर्माता या रखरखाव इंजीनियर कई SVU1 यूनिट्स को इसके बजाय क्यों चुनेंगे?

कुछ परिदृश्य सिंगल-एक्सिस दृष्टिकोण का पक्ष लेते हैं। पहला, भौतिक निकटता: एक मशीनिंग केंद्र जहां प्रत्येक एक्सिस ड्राइव को केंद्रीय कैबिनेट में समेकित करने के बजाय सर्वो मोटर के पास एक छोटे एनक्लोजर में लगाया जाता है, छोटी मोटर पावर केबल और सरल केबल रूटिंग से लाभान्वित होता है। SVU1 इतना छोटा है कि इसे ड्राइव की जाने वाली एक्सिस के करीब तंग जगहों में लगाया जा सकता है। दूसरा, फॉल्ट आइसोलेशन: प्रति एक्सिस अलग SVU1 यूनिट्स के साथ, एक विफल ड्राइव केवल उस एक्सिस को डाउन करता है। मशीन अभी भी आंशिक रूप से या सिंगल-एक्सिस मोड में चल सकती है जबकि विफल यूनिट को सोर्स और बदला जा रहा है। तीन-एक्सिस SVU3 के साथ, एक घटक विफलता एक साथ तीनों एक्सिस को ग्राउंड करती है। तीसरा, प्रतिस्थापन लॉजिस्टिक्स: समान प्रकार की SVU1 यूनिट्स एक्सिस के बीच विनिमेय होती हैं, जिससे एक एकल स्पेयर यूनिट मशीन पर किसी भी एल-एक्सिस ड्राइव के लिए बैकअप बन जाती है, न कि किसी विशिष्ट मल्टी-एक्सिस संयोजन के लिए बैकअप।

किसी भी मशीन के लिए जो उत्पादन में लगातार चलती है, केवल फॉल्ट आइसोलेशन तर्क अक्सर सिंगल-एक्सिस आर्किटेक्चर को उचित ठहराता है।

7-सेगमेंट एलईडी अलार्म संदर्भ: SVU1-12 फॉल्ट कोड

A06B-6089-H101 यूनिट के फ्रंट पैनल पर दिखाई देने वाले 7-सेगमेंट एलईडी पर फॉल्ट कोड प्रदर्शित करता है। जब मशीन अप्रत्याशित रूप से बंद हो जाती है और सीएनसी पर सर्वो अलार्म स्क्रीन सर्वो फॉल्ट की रिपोर्ट करती है, तो ड्राइव पर सीधे इस डिस्प्ले की जांच करना सबसे तेज़ पहला डायग्नोस्टिक कदम है। सामान्य कोड में शामिल हैं:

• 1 — डीसी बस पर ओवरवोल्टेज (आने वाले एसी वोल्टेज और रीजेनरेशन की स्थिति की जांच करें)
• 2 — डीसी बस पर अंडरवोल्टेज (यूनिट टर्मिनलों पर तीन-चरण इनपुट वोल्टेज की जांच करें)
• 3 — प्रारंभिक चार्ज के बाद डीसी बस अंडरवोल्टेज (इनपुट फेज लॉस या फ्यूज की स्थिति)
• 8 — एल एक्सिस पर ओवरकरंट (मोटर वाइंडिंग या केबल इंसुलेशन समस्या; यूनिट को बदलने से पहले जांचें)
• ए — आउटपुट स्टेज पर आईपीएम (इंटेलिजेंट पावर मॉड्यूल) फॉल्ट (यूनिट हार्डवेयर फॉल्ट)
• 9 — रीजेनरेटिव डिस्चार्ज सर्किट ओवरलोड (यूनिट क्षमता से अधिक रीजेनरेशन; डीसेलरेशन ड्यूटी साइकिल की जांच करें)

एक "8" या SVU1-12 पर ओवरकरंट अलार्म जो एक्सिस इनेबल पर तुरंत होता है — कुछ समय की गति के बाद नहीं — लगभग हमेशा जुड़े हुए मोटर में वाइंडिंग फॉल्ट या केबल इंसुलेशन ब्रेकडाउन का संकेत देता है, न कि एक विफल एम्पलीफायर। मोटर इंसुलेशन प्रतिरोध परीक्षण (मोटर वाइंडिंग लीड्स और मोटर फ्रेम के बीच मेगर टेस्ट, ड्राइव एंड पर मोटर केबल डिस्कनेक्ट होने पर) H101 को ही दोष देने से पहले सही पहला कदम है।

ऑर्डरिंग, भुगतान और शिपिंग

पुष्टि भुगतान के 0–3 कार्य दिवसों के भीतर डीएचएल और फेडएक्स के माध्यम से वैश्विक प्रेषण। कई यूनिट्स ऑर्डर करते समय संयुक्त शिपिंग उपलब्ध है।

स्वीकृत भुगतान विधियाँ:

• बैंक ट्रांसफर (टी/टी) — कोई भी ऑर्डर मूल्य
• पेपैल — USD $500 तक के ऑर्डर
• वेस्टर्न यूनियन — कोई भी ऑर्डर मूल्य

आयात शुल्क और कर खरीदार की गंतव्य पर जिम्मेदारी है।

वारंटी और वापसी नीति

यूनिट क्षतिग्रस्त, अधूरी, या वर्णित के अनुसार नहीं होने पर — या रसीद के 4 दिनों के भीतर गैर-कार्यात्मक होने की पुष्टि होने पर रिटर्न स्वीकार किए जाते हैं। किसी भी वापस की गई वस्तु पर वारंटी लेबल बरकरार रहना चाहिए। वापसी शिपिंग लागत खरीदार की जिम्मेदारी है। गलत ऑर्डरिंग या मन बदलने के लिए रिटर्न स्वीकार नहीं किए जाते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: मैं कैसे पुष्टि करूं कि मेरी मशीन को H101 (SVU1-12, 3.0A) या H102 (SVU1-20, 5.9A) की आवश्यकता है?

A: निश्चित जांच मशीन पर वर्तमान में स्थापित एक्सिस मोटर पर मोटर मॉडल प्लेट है। यदि मोटर α1/3000 या α2/3000 है, तो H101 सही मिलान है। यदि मोटर α2/3000 है जिसका उपयोग उच्च-मांग वाले अनुप्रयोग में किया जाता है, या α3/3000, α4/4000, या उससे ऊपर है, तो H102 (SVU1-20, 5.9A) आवश्यक है। एक द्वितीयक जांच सीएनसी सर्वो पैरामीटर स्क्रीन है — सर्वो पैरामीटर पर नेविगेट करें और प्रभावित एक्सिस के लिए पैरामीटर 2020 (मोटर कोड) पढ़ें। इस कोड को मशीन के सर्वो दस्तावेज़ीकरण में मोटर कोड तालिका के विरुद्ध क्रॉस-रेफरेंस करें; कोड मोटर मॉडल को इंगित करेगा, जो सीधे आपको बताता है कि किस वर्तमान वर्ग के एम्पलीफायर की आवश्यकता है। यह न मानें कि स्थापित एम्पलीफायर मशीन के लिए सही विनिर्देश है — पिछले रखरखाव ने गलत प्रतिस्थापन फिट किया हो सकता है।

Q2: इस यूनिट के लिए "नई फैक्ट्री सील" स्थिति का क्या मतलब है, और यह प्रयुक्त निरीक्षण यूनिट से कैसे भिन्न है?

A: नई फैक्ट्री सील (NFS) का मतलब है कि यूनिट को कभी भी मशीन में स्थापित या संचालित नहीं किया गया था। इसे सील की गई मूल FANUC पैकेजिंग से लिया गया था और नियंत्रित भंडारण में रखा गया था। यूनिट अपनी मूल FANUC वारंटी लेबल, सभी कनेक्टर कवर और कारखाने से शिप किए गए पैकेजिंग सामग्री को बरकरार रखती है। यह स्थिति हमारी 12 महीने की गोदाम वारंटी वहन करती है। इसके विपरीत, एक प्रयुक्त निरीक्षण यूनिट, पहले उत्पादन उपकरण में स्थापित की गई थी, हटा दी गई थी (या तो मशीन अपग्रेड, मशीन रिटायरमेंट, या समस्या निवारण के कारण), और पुनर्विक्रय के लिए पेश किए जाने से पहले सभी विद्युत मापदंडों पर परीक्षण किया गया है। प्रयुक्त यूनिट्स 3 महीने की वारंटी वहन करती हैं। उच्च अपटाइम आवश्यकताओं वाली निरंतर उत्पादन वाली मशीनों के लिए, NFS स्टॉक पिछली ऑपरेटिंग इतिहास के बारे में किसी भी अनिश्चितता को समाप्त करता है और अनुशंसित विकल्प है।

Q3: मेरे सीएनसी और A06B-6089-H101 के बीच पीडब्ल्यूएम इंटरफ़ेस केबल बरकरार दिखाई देता है, लेकिन सीएनसी पावर-अप पर तुरंत सर्वो संचार अलार्म दिखाता है। ड्राइव को दोषपूर्ण मानने से पहले क्या जांचा जाना चाहिए?

A: बिना किसी पूर्व गति के स्टार्टअप पर पीडब्ल्यूएम इंटरफ़ेस अलार्म ड्राइव हार्डवेयर विफलता की तुलना में कनेक्शन समस्या होने की अधिक संभावना है। इस क्रम में जांचें: पहला, सत्यापित करें कि इंटरफ़ेस केबल कनेक्टर सीएनसी सर्वो बोर्ड और SVU1 यूनिट दोनों पर पूरी तरह से बैठा है — एक मल्टी-पिन कनेक्टर का आंशिक बैठना उन सिग्नल लाइनों में से एक या अधिक को डिस्कनेक्ट कर सकता है जिनकी ड्राइव को संचार की पुष्टि करने के लिए आवश्यकता होती है। दूसरा, दोनों सिरों पर कनेक्टर हाउसिंग का मुड़े हुए या पीछे धकेले गए पिन के लिए निरीक्षण करें; बाहर से बैठा हुआ दिखने वाला पिन अंदर से संपर्क से पीछे हट गया हो सकता है। तीसरा, यदि मशीन अप्रयुक्त बैठी है, तो कनेक्टर संपर्कों पर जंग के लिए जांचें — पीडब्ल्यूएम इंटरफ़ेस कम सिग्नल स्तरों पर संचालित होता है जहां हल्का ऑक्सीकरण भी संचार को बाधित कर सकता है। यदि जंग दिखाई दे तो उपयुक्त संपर्क क्लीनर से संपर्कों को साफ करें। केवल केबल और कनेक्टर पूरी तरह से ध्वनि होने की पुष्टि करने के बाद ही ड्राइव को स्वयं दोष स्रोत माना जाना चाहिए।

Q4: क्या A06B-6089-H101 (SVU1-12) एक अस्थायी उपाय के रूप में बीटा श्रृंखला मोटर को अल्फा मोटर के बजाय ड्राइव कर सकता है?

A: जोखिम के बिना, और आम तौर पर अस्थायी रूप से भी अनुशंसित नहीं है। 6089 SVU परिवार अल्फा श्रृंखला मोटर्स के लिए निर्दिष्ट है, और सीएनसी में मोटर कोड पैरामीटर तदनुसार कॉन्फ़िगर किए गए हैं। बीटा श्रृंखला मोटर्स में अलग-अलग विद्युत विशेषताएं होती हैं — अलग वाइंडिंग इंडक्शन, अलग एनकोडर फीडबैक प्रोटोकॉल, और अलग करंट लूप ट्यूनिंग पैरामीटर। अल्फा एसवीयू पर बीटा मोटर चलाने से ऑसीलेशन, रनवे करंट, या सर्वो फॉल्ट हो सकते हैं, जो इस बात पर निर्भर करता है कि मोटर पैरामीटर अल्फा प्रोफाइल से कितने भिन्न हैं जिसकी एम्पलीफायर के नियंत्रण चरण को उम्मीद है। भले ही मोटर तत्काल अलार्म के बिना शारीरिक रूप से चलती है, ड्राइव अपने डिज़ाइन किए गए पैरामीटर सेट के बाहर काम कर रही है और गलत स्थिति और वेग नियंत्रण उत्पन्न कर सकती है। जब अल्फा मोटर उपलब्ध नहीं होती है तो सही तरीका असंगत प्रकार के साथ ब्रिज करने के बजाय सही मोटर की प्रतीक्षा करना है।

Q5: क्या आधुनिक FANUC का A06B-6089-H101 का कोई सीधा आधुनिक प्रतिस्थापन है जिसे सीएनसी बदले बिना प्रतिस्थापित किया जा सकता है?

A: वर्तमान FANUC उत्पादन में कोई सीधा ड्रॉप-इन प्रतिस्थापन मौजूद नहीं है। 6089 SVU परिवार पुरानी सीएनसी पीढ़ियों (सीरीज 15, 16, 18, 21 गैर-i) से जुड़ी पीडब्ल्यूएम टाइप ए इंटरफ़ेस का उपयोग करता है। आधुनिक FANUC ड्राइव एफएसएसबी फाइबर ऑप्टिक इंटरफ़ेस का उपयोग करते हैं और आई-सीरीज सीएनसी की आवश्यकता होती है। गैर-आई सीएनसी वाली मशीन पर H101 के लिए एक आधुनिक ड्राइव को प्रतिस्थापित करने के लिए सीएनसी के सर्वो इंटरफ़ेस बोर्ड को बदलने की आवश्यकता होगी, जो अधिकांश मामलों में सीएनसी को ही बदलना है — एक पूंजी परियोजना, न कि एक घटक स्वैप। इन लीगेसी सिस्टम पर मशीनों को चालू रखने का व्यावहारिक समाधान परीक्षण किए गए H101 यूनिट्स का स्टॉक रखना है। 6089 श्रृंखला की निर्माण आयु को देखते हुए, नई फैक्ट्री सील स्टॉक समय के साथ कम उपलब्ध हो रहा है; उच्च-उपयोग वाली मशीनों के लिए दो या तीन यूनिट्स का रिजर्व सुरक्षित करना एक उचित रखरखाव रणनीति है। यदि आपकी सुविधा इस प्रकार की कई मशीनों का संचालन करती है तो मल्टी-यूनिट मूल्य निर्धारण पर चर्चा करने के लिए हमसे संपर्क करें।
