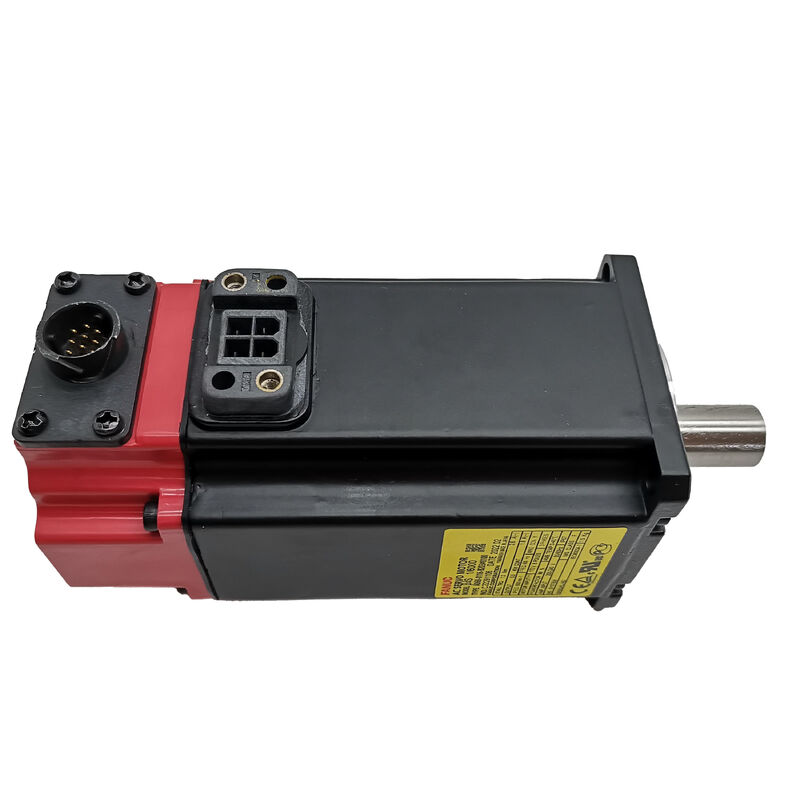

Fanuc A06B-0116-B203 AC सर्वो मोटर
βiS 1/6000, 6,000 आरपीएम, कुंजी शाफ्ट, B64iA पूर्ण एन्कोडर
उत्पाद का अवलोकन
भाग संख्याःA06B-0116-B203
यह भी खोजेंःA06B0116B203, FANUC A06B-0116-B203, Fanuc Beta iS सर्वो मोटर BIS1/6000
मोटर मॉडल:βiS 1/6000 (बीटा iS 1/6000)
वर्गीकरण:Fanuc Beta iS सीरीज एसी ब्रशलेस सर्वो मोटर -- 0.5 kW, 6,000 आरपीएम, कीवे के साथ सीधी शाफ्ट, कोई ब्रेक नहीं, B64iA पूर्ण एन्कोडर, IP65
तकनीकी विनिर्देश
| पैरामीटर |
मूल्य |
| भाग संख्या |
A06B-0116-B203 |
| मोटर मॉडल |
βiS 1/6000 |
| नामित आउटपुट |
0.5 किलोवाट |
| अधिकतम गति |
6,000 आरपीएम |
| मोटर इनपुट वोल्टेज |
172V (3-चरण) |
| वर्तमान |
1.8 ए (नामक) / 2.6 ए (शीर्ष) |
| चरण |
तीन चरण |
| एन्कोडर |
B64iA (पूर्ण, 64,000 पीपीआर) |
| शाफ्ट का प्रकार |
कुंजी के साथ सीधा (ST, KEY) |
| विद्युत चुम्बकीय ब्रेक |
कोई नहीं |
| सुरक्षा रेटिंग |
IP65 |
| इन्सुलेशन वर्ग |
वर्ग F |
| ऑपरेटिंग तापमान |
0°C से +40°C |
| संगत एम्पलीफायर |
Fanuc βi सीरीज़ के सर्वो एम्पलीफायर (βiSV) |
| संगत नियंत्रण |
Fanuc सीरीज 0i, 16i, 18i, 21i, 30i, 31i, 32i |
| उत्पत्ति |
जापान |
प्रदर्शन लाभ
आधा किलोवाट में छह हजार आरपीएम
द6,000 आरपीएम की सीमाहल्के भारों के साथ तेजी से अक्ष की स्थिति को सक्षम बनाता है। प्रत्यक्ष युग्मन में एक 5 मिमी पिच गेंद पेंच पर,यह केवल 1 ड्राइंग करते हुए बड़े अल्फा श्रृंखला के मोटर्स की तेजी से ट्रैवर्स क्षमता से मेल खाने वाले 30 मीटर/मिनट के रैखिक ट्रैवर्स प्रदान करता है.8 एम्पियर नामित स्थितियों पर.
द0.5 किलोवाट का नामित आउटपुटमाध्यमिक पोजिशनिंग अक्षों, एटीसी तंत्र, कॉम्पैक्ट लेथ फ़ीड, और एल्यूमीनियम और गैर लौह सामग्री काटने छोटे मशीनिंग केंद्र अक्षों के लिए सही आकार है। यह मोटर से अधिक है 5,तुलनात्मक Fanuc αiF 1/5000 मोटर्स के लिए 000 आरपीएम की सीमा, जिन अनुप्रयोगों में अक्ष पार समय चक्र प्रदर्शन को सीमित करता है, के लिए उत्पादकता में वृद्धि प्रदान करता है।
पॉजिटिव टॉर्क ट्रांसमिशन के लिए कुंजी शाफ्ट
कुंजी मार्ग के साथ सीधी शाफ्ट टॉर्क ट्रांसमिशन के लिए सकारात्मक यांत्रिक जुड़ाव प्रदान करती है, जो उच्च रिवर्सल अनुप्रयोगों में माइक्रो-स्लिप को रोकती है।यह प्रति शिफ्ट दिशा उलट के हजारों पर लगातार स्थिति सटीकता सुनिश्चित करता है. इस मोटर को बदलने पर, यह सुनिश्चित करें कि युग्मन हब में एक मिलान कुंजी बोर है.
B64iA तत्काल प्रारंभ के लिए पूर्ण एन्कोडर
दB64iA पूर्ण एन्कोडरबिजली बंद होने की घटनाओं के माध्यम से बहु-बंद स्थिति बनाए रखने के साथ प्रति मोड़ 64,000 धड़कनें प्रदान करता है। यह पावर-अप के बाद होमिंग चक्रों को समाप्त करता है, जिससे तत्काल स्वचालित संचालन की अनुमति मिलती है। 64 पर,एक 5 मिमी पिच बॉल स्क्रू पर प्रति मोड़ 000 गिनती, पोजीशन लूप लगभग 78 नैनोमीटर प्रति गिनती पर बंद हो जाता है, जो ड्रिल-टैप पोजीशनिंग, गैंग-टूल स्लाइड पोजीशनिंग और कॉम्पैक्ट वीएमसी फ़ीड एक्सिस कंट्रोल के लिए पर्याप्त रिज़ॉल्यूशन है।
क्षैतिज अक्षों के लिए कोई ब्रेक विन्यास नहीं
बिना ब्रेक के विन्यास क्षैतिज धुरी के लिए सही है जहां βiSV एम्पलीफायर के सर्वो लॉक द्वारा आराम की स्थिति बनाए रखी जाती है।यह मोटर को कॉम्पैक्ट और ब्रेक किए गए वेरिएंट की तुलना में हल्का रखता है जबकि ब्रेक सर्किट जटिलता को समाप्त करता हैऊर्ध्वाधर अक्ष अनुप्रयोगों के लिए, ब्रेक संस्करण निर्दिष्ट करेंA06B-0116-B576.
सीएनसी वातावरण के लिए IP65 सील
मानकIP65 सुरक्षाधूल प्रतिरोध और निर्देशित जल जेट के खिलाफ सुरक्षा प्रदान करता है।A06B-0116-B203#0100समान प्रदर्शन विनिर्देशों के साथ IP67 सीलिंग के लिए संस्करण उन्नयन।
श्रृंखला तुलना
βiS श्रृंखला αiF श्रृंखला की तुलना में लागत-अनुकूलित प्रदर्शन प्रदान करती है। जबकि αiF 1/5000 एक उच्च संकल्प A1000 एन्कोडर (1,000,000 पीपीआर), βiS 1/6000 6,000 आरपीएम तक पहुंचता है जबकि αiF की 5,000 आरपीएम की सीमा है। दोनों परिवार अलग-अलग एन्कोडर प्रोटोकॉल, एम्पलीफायर परिवारों और पैरामीटर सेट के कारण विनिमेय नहीं हैं।
संगतता की जानकारी
के साथ काम करता हैFanuc βi सीरीज़ के सर्वो एम्पलीफायर (βiSV)इस 0.5 किलोवाट शक्ति वर्ग के लिए विशेष रूप से βiSV 4। संगत सीएनसी प्लेटफार्मों में Fanuc श्रृंखला 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B और 32i शामिल हैं। αiSV एम्पलीफायरों के साथ संगत नहीं है.
विशिष्ट अनुप्रयोग
- कॉम्पैक्ट सीएनसी मशीनिंग सेंटर और ड्रिल-टैप फ़ीड अक्ष- छोटे प्रारूप के वीएमसी और ड्रिल-टैप केंद्रों पर एक्स, वाई और जेड ड्राइव
- गैंग-उपकरण सीएनसी लात अक्ष- X और Z स्लाइड ड्राइव गंग-टूल टर्निंग मशीनों पर
- सीएनसी पीस मशीनों के लिए फीड कुल्हाड़ियों- छोटे सीएनसी पीस मशीनों पर इनफ्यूड और ट्रैवर्स ड्राइव
- एटीसी तंत्र और उपकरण पत्रिका ड्राइव- उपकरण पत्रिका अनुक्रमण और एटीसी हाथ स्थिति ड्राइव
अक्सर पूछे जाने वाले प्रश्न
मानक B203 और B203#0100 सील संस्करण के बीच अंतर क्या है?
आधार B203 धूल और निर्देशित जल जेट के खिलाफ IP65 सुरक्षा रखता है। # 0100 IP67 तक अपग्रेड करता है, अस्थायी शीतलक विसर्जन और प्रत्यक्ष बाढ़ के जोखिम के लिए प्रतिरोध जोड़ता है।सभी प्रदर्शन विनिर्देश समान रहते हैं.
मोटर में एक पूर्ण एन्कोडर है, क्यों अक्ष अभी भी पावर-अप पर घर करता है?
βiSV एम्पलीफायर में बैकअप बैटरी की जाँच करें। एक समाप्त बैटरी मल्टी-टर्न काउंटर को रीसेट करती है। यह भी सत्यापित करें कि सीएनसी अक्ष पैरामीटर 1815#4 (एपीसी बिट) पूर्ण मोड पर सेट है।
क्या इस मोटर को βiSV के बजाय αiSV एम्पलीफायर द्वारा चलाया जा सकता है?
नहीं. αiSV विभिन्न पैरामीटर सेट और वर्तमान रेटिंग के साथ अल्फा i मोटर्स के लिए डिज़ाइन किया गया है। सही जोड़ा ड्राइव βiSV 4 है।
सबसे आम विफलता मोड क्या हैं, और क्या मोटर की मरम्मत की जा सकती है?
B64iA एन्कोडर की विफलता शीतलक धुंध दूषित होने और असर पहनने से सबसे आम हैं। दोनों को एन्कोडर या असर प्रतिस्थापन के माध्यम से योग्य सर्वो मोटर सुविधाओं द्वारा मरम्मत की जा सकती है।
क्या कुंजी शाफ्ट B203 सीधे एक चिकनी शाफ्ट B078 की जगह ले सकता है?
नहीं. शाफ्ट प्रकार युग्मन इंटरफ़ेस निर्धारित करता है. एक कुंजी शाफ्ट एक मिलान कुंजीवे बोर के साथ एक हब की आवश्यकता होती है. प्रतिस्थापन का आदेश देने से पहले मूल मोटर के शाफ्ट विन्यास की पुष्टि करें.
