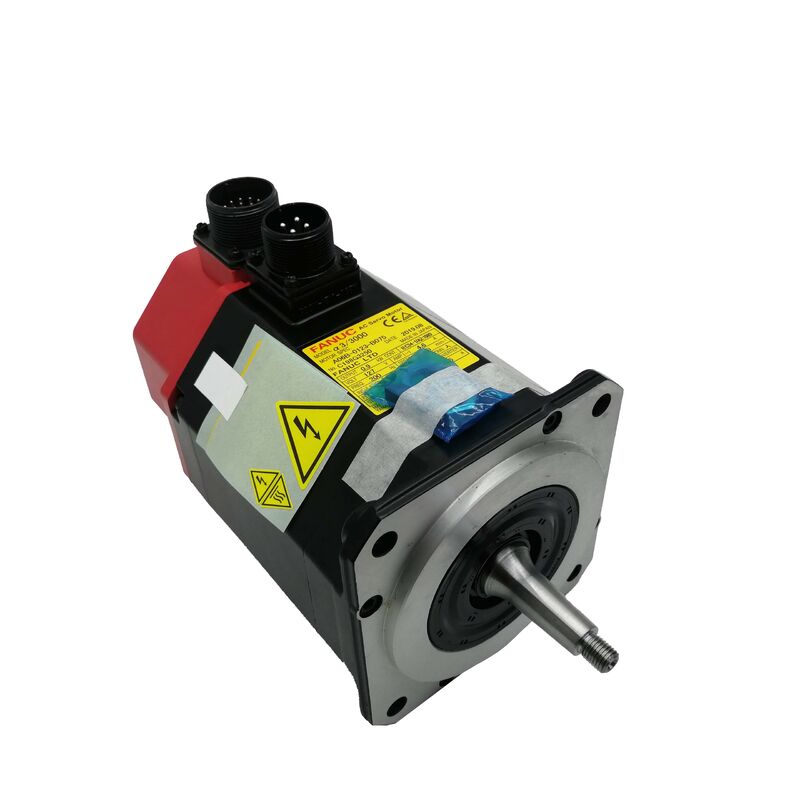

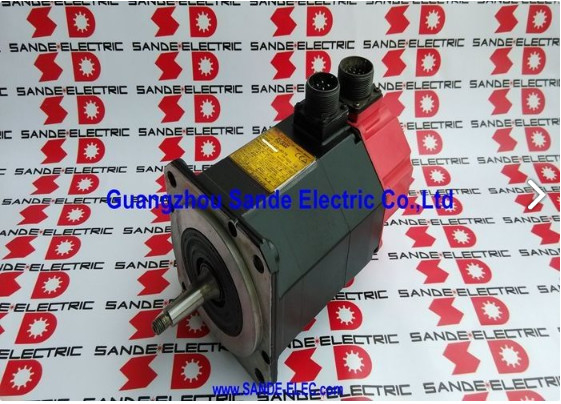

फ़ैनुक A06B-0123-B075 एसी सर्वो मोटर
अल्फा 3/3000, टेपर शाफ्ट, A64 एनकोडर, कोई ब्रेक नहीं
उत्पाद अवलोकन
भाग संख्या: A06B-0123-B075
इस रूप में भी खोजा गया: A06B0123B075, FANUC A06B-0123-B075, Fanuc Alpha 3/3000
मोटर मॉडल: α 3/3000
श्रृंखला: फ़ैनुक ओरिजिनल अल्फा श्रृंखला
वर्गीकरण: फ़ैनुक अल्फा श्रृंखला एसी ब्रशलेस सर्वो मोटर -- 3 एनएम स्टॉल टॉर्क, 0.9 किलोवाट, 3,000 आरपीएम, टेपर शाफ्ट, कोई ब्रेक नहीं, A64 इंक्रीमेंटल एनकोडर, IP65
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| भाग संख्या |
A06B-0123-B075 |
| मोटर मॉडल |
α 3/3000 |
| रेटेड आउटपुट |
0.9 किलोवाट |
| स्टॉल टॉर्क |
3 एनएम |
| स्टॉल करंट |
4.6 ए |
| रेटेड गति |
3,000 आरपीएम |
| मोटर इनपुट वोल्टेज |
127V (3-फेज) |
| एनकोडर |
अल्फा A64 (इंक्रीमेंटल, 64,000 ppr) |
| शाफ्ट प्रकार |
टेपर की के साथ |
| विद्युत चुम्बकीय ब्रेक |
कोई नहीं |
| सुरक्षा रेटिंग |
IP65 |
| संगत एम्पलीफायर |
फ़ैनुक ओरिजिनल अल्फा श्रृंखला SVU एम्पलीफायर |
| संगत नियंत्रण |
फ़ैनुक श्रृंखला 0, 15, 16, 18 (ओरिजिनल अल्फा जनरेशन) |
| उत्पत्ति |
जापान |
अल्फा परिवार में अल्फा 3/3000
फ़ैनुक ओरिजिनल अल्फा श्रृंखला ने 1990 और 2000 के दशक में सीएनसी मशीन टूल्स को पावर दी, जिसमें आज भी कई मशीनें उत्पादन में हैं। A06B-0123-B075 इन मोटरों के खराब होने पर एक समान प्रतिस्थापन समाधान प्रदान करता है।
3 एनएम स्टॉल टॉर्क और 0.9 किलोवाट आउटपुट के साथ, α 3/3000 ओरिजिनल अल्फा रेंज के कॉम्पैक्ट टियर में आता है, जो इसे छोटे से मध्यम आकार के सीएनसी मशीन टूल्स पर हल्के फीड अक्षों के लिए आदर्श बनाता है। अनुप्रयोगों में कॉम्पैक्ट लेथ पर एक्स और जेड ड्राइव, मशीनिंग केंद्रों पर सहायक अक्ष और माध्यमिक पोजिशनिंग तंत्र शामिल हैं।
3,000 आरपीएम रेटेड गति 5 मिमी पिच बॉल स्क्रू के साथ मिलकर 15 मीटर/मिनट की रैपिड ट्रैवर्स परफॉर्मेंस प्रदान करती है। 127V मोटर इनपुट वोल्टेज 4.6A स्टॉल करंट पर ओरिजिनल अल्फा SVU एम्पलीफायरों के साथ संगतता की पुष्टि करता है।
टेपर शाफ्ट डिज़ाइन
प्रेसिजन-ग्राउंड टेपर शाफ्ट की के साथ सेल्फ-सेंटरिंग कपलिंग प्रदान करता है जो दोहराने योग्य पोजिशनिंग सुनिश्चित करता है। शंक्वाकार ज्यामिति स्थापना के दौरान हब को स्वचालित रूप से संकेंद्रित रूप से पंजीकृत करती है, जबकि की सकारात्मक टॉर्क ट्रांसमिशन प्रदान करती है।
स्थापना नोट: हटाने के दौरान हमेशा हब फेस पर लागू एक उचित गियर पुलर का उपयोग करें। कभी भी वेज या हब बॉडी पर प्रभाव का उपयोग न करें। नए मोटर पर फिर से स्थापित करने से पहले टेपर और बोर सतहों का निरीक्षण करें।
A64 इंक्रीमेंटल एनकोडर संगतता
अल्फा A64 एनकोडर समानांतर इंक्रीमेंटल एनकोडर इंटरफ़ेस के माध्यम से प्रति क्रांति 64,000 काउंट प्रदान करता है। मुख्य परिचालन विचार:
- हर पावर-अप पर होमिंग आवश्यक: A64 पावर-ऑफ के माध्यम से स्थिति बनाए नहीं रखता है
- जनरेशन-विशिष्ट संगतता: αi श्रृंखला एम्पलीफायरों के साथ असंगत है जिन्हें सीरियल एनकोडर प्रोटोकॉल की आवश्यकता होती है
- उचित संचालन के लिएओरिजिनल फ़ैनुक अल्फा SVU एम्पलीफायर की आवश्यकता है
5 मिमी पिच बॉल स्क्रू पर 64,000 ppr पर, स्थिति लूप रिज़ॉल्यूशन प्रति काउंट लगभग 78 एनएम है।
कोई ब्रेक कॉन्फ़िगरेशन नहीं
B075 पदनाम किसी भी विद्युत चुम्बकीय ब्रेक की पुष्टि नहीं करता है। आराम की स्थिति में अक्ष की स्थिति अल्फा SVU एम्पलीफायर के सर्वो लॉक द्वारा बनाए रखी जाती है, जो गुरुत्वाकर्षण लोड घटकों के बिना क्षैतिज अक्षों के लिए पर्याप्त है।
महत्वपूर्ण: यांत्रिक होल्डिंग की आवश्यकता वाले ऊर्ध्वाधर अक्षों या झुके हुए फीड के लिए, ब्रेक्ड वेरिएंट A06B-0123-B175 का उपयोग करें। B075 गुरुत्वाकर्षण-लोडेड अक्षों पर सुरक्षित प्रतिस्थापन नहीं है।
A06B-0123 श्रृंखला कॉन्फ़िगरेशन संदर्भ
| भाग संख्या |
शाफ्ट |
ब्रेक |
एनकोडर |
| A06B-0123-B075 |
टेपर |
कोई नहीं |
A64 इंक्रीमेंटल |
| A06B-0123-B175 |
टेपर |
हाँ (ब्रेक) |
A64 इंक्रीमेंटल |
| A06B-0123-B075#7076 |
टेपर |
कोई नहीं |
A64 (IP67) |
सभी वेरिएंट α 3/3000 मोटर बॉडी विनिर्देशों को साझा करते हैं। प्रतिस्थापन कॉन्फ़िगरेशन को मूल के साथ बिल्कुल मिलाएं।
एम्पलीफायर और सीएनसी संगतता
फ़ैनुक ओरिजिनल अल्फा SVU एम्पलीफायर की आवश्यकता है। संगत सीएनसी प्लेटफॉर्म में ओरिजिनल अल्फा जनरेशन पर फ़ैनुक श्रृंखला 0, 15, 16, और 18 शामिल हैं। αi श्रृंखला एम्पलीफायरों या β श्रृंखला ड्राइव के साथ संगत नहीं है।
स्थापना के बाद, α 3/3000 विनिर्देशों के लिए अक्ष मापदंडों (मोटर प्रकार कोड, वर्तमान सीमा, अधिकतम गति) को सही ढंग से सेट किया गया है, इसकी पुष्टि करें।
विशिष्ट अनुप्रयोग
- सीएनसी लेथ एक्स और जेड फीड अक्ष - कॉम्पैक्ट सीएनसी टर्निंग सेंटरों पर प्राथमिक कैरिज और क्रॉस-स्लाइड ड्राइव
- छोटे मशीनिंग सेंटर फीड अक्ष - कॉम्पैक्ट वर्टिकल मशीनिंग सेंटरों पर एक्स, वाई, और जेड ड्राइव
- माध्यमिक और सहायक अक्ष - मल्टी-एक्सिस मशीनों और रोटरी टेबल पर अतिरिक्त पोजिशनिंग ड्राइव
अक्सर पूछे जाने वाले प्रश्न
क्या यह मोटर फ़ैनुक αiSV एम्पलीफायरों के साथ संगत है?
नहीं। A64 ओरिजिनल अल्फा प्लेटफॉर्म के समानांतर एनकोडर इंटरफ़ेस का उपयोग करता है, जो αiSV एम्पलीफायरों के साथ विद्युत रूप से असंगत है जिन्हें सीरियल एनकोडर प्रोटोकॉल की आवश्यकता होती है। इस मोटर को ओरिजिनल फ़ैनुक अल्फा SVU एम्पलीफायर के साथ जोड़ा जाना चाहिए।
हर बार सीएनसी पावर अप होने पर अक्ष होम क्यों होता है?
A64 एक इंक्रीमेंटल एनकोडर है जिसमें पावर-ऑफ स्थिति प्रतिधारण नहीं होता है। मशीन निर्देशांक स्थापित करने के लिए हर पावर-अप पर एक संदर्भ-वापसी यात्रा की आवश्यकता होती है, जो सभी ओरिजिनल अल्फा श्रृंखला उपकरणों के लिए सामान्य व्यवहार है।
क्या B075 (कोई ब्रेक नहीं) B175 (ब्रेक्ड) मोटर को बदल सकता है?
केवल गुरुत्वाकर्षण लोड घटक के बिना पुष्टि किए गए क्षैतिज अक्षों पर। B175 ब्रेक ऊर्ध्वाधर और झुके हुए अक्षों के लिए एक सुरक्षा तंत्र है। सर्वो लॉक अकेले एम्पलीफायर के डी-एनर्जाइज होने पर गुरुत्वाकर्षण के तहत एक अक्ष को नहीं पकड़ सकता है।
मोटर प्रतिस्थापन के दौरान टेपर शाफ्ट हब को सही ढंग से कैसे हटाया जाता है?
शाफ्ट के सिरे पर प्रतिक्रिया करते हुए, हब फेस पर लागू गियर पुलर का उपयोग करें। कभी भी वेज, छेनी, या हब बॉडी पर प्रभाव का उपयोग न करें। हटाने के बाद, फिर से स्थापित करने से पहले टेपर और हब बोर दोनों सतहों का निरीक्षण करें।
क्या A06B-0123-B075 मरम्मत योग्य है, या केवल प्रतिस्थापन?
पूरी तरह से मरम्मत योग्य। योग्य मरम्मत सुविधाएं सभी सामान्य विफलता मोड को संबोधित करती हैं, जिसमें बेयरिंग प्रतिस्थापन, A64 एनकोडर प्रतिस्थापन, स्टेटर वाइंडिंग मरम्मत और सील प्रतिस्थापन शामिल हैं। कई मशीनों का प्रबंधन करने वाली सुविधाओं के लिए, एक परीक्षणित एक्सचेंज यूनिट बनाए रखने से डाउनटाइम कम हो जाता है।
