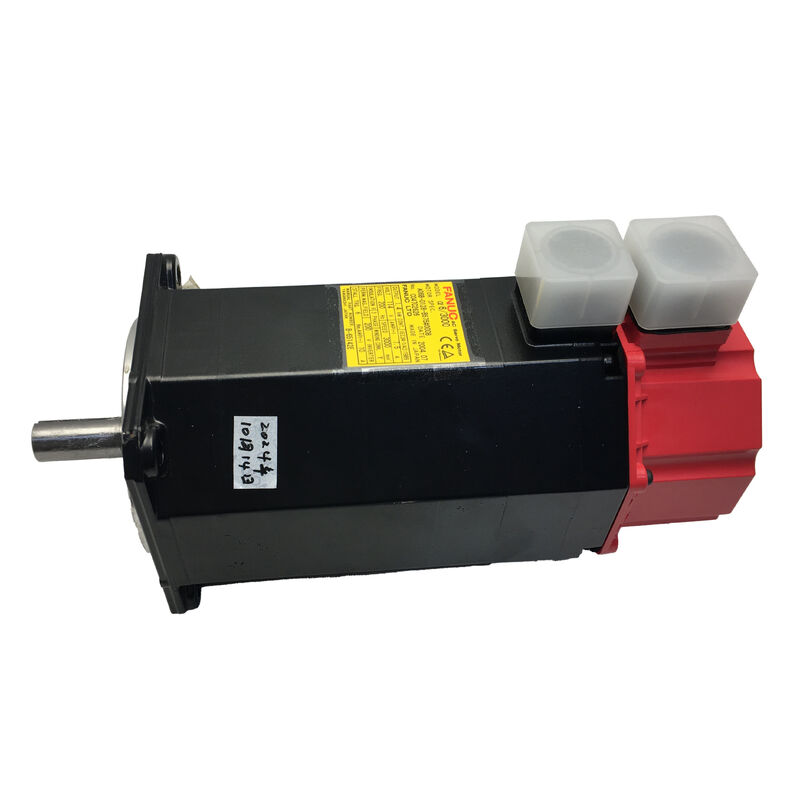

फैनुक A06B-0141-B075 एसी सर्वो मोटर
भाग संख्या: A06B-0141-B075
श्रृंखला: अल्फा एसी सर्वो मोटर
मॉडल: AC12 / 2000
स्थिति: नया / नवीनीकृत / विनिमय उपलब्ध
उत्पाद अवलोकन
फैनुक A06B-0141-B075 फैनुक की अल्फा श्रृंखला का एक उच्च-प्रदर्शन एसी सर्वो मोटर है, विशेष रूप से AC12/2000 मॉडल। अपने विशिष्ट लाल एंड कैप द्वारा पहचाना जाने वाला, यह मोटर छोटे से मध्यम आकार के सीएनसी मशीन टूल्स के लिए सटीक गति नियंत्रण प्रदान करता है। यह कॉम्पैक्ट डिज़ाइन और निरंतर टॉर्क आउटपुट के बीच एक इष्टतम संतुलन प्रदान करता है, जिससे यह मिलिंग मशीनों, लेथ और मशीनिंग केंद्रों के लिए आदर्श बन जाता है जिन्हें लगातार, दोहराने योग्य अक्ष प्रदर्शन की आवश्यकता होती है।
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| रेटेड आउटपुट पावर |
2.1 kW |
| निरंतर टॉर्क |
12 Nm |
| रेटेड करंट |
8.8 A |
| फेज |
3-फेज |
| रेटेड वोल्टेज |
155 V |
| रेटेड फ्रीक्वेंसी |
133 Hz |
| अधिकतम गति |
2,000 RPM |
| शाफ्ट कॉन्फ़िगरेशन |
सीधा (कोई कीवे नहीं) |
| ब्रेक |
कोई नहीं |
| प्रवेश सुरक्षा |
IP67 |
| एंड कैप रंग |
लाल (अल्फा जनरेशन) |
डिजाइन और निर्माण सुविधाएँ
उत्पादन-तल विश्वसनीयता के लिए इंजीनियर, AC12/2000 मोटर 2,000 RPM की अधिकतम गति पर संचालित होता है, जिससे यह सीधे-युग्मित बॉलस्क्रू ड्राइव और फीडरेट-महत्वपूर्ण कंटूरिंग अक्षों के लिए अच्छी तरह से अनुकूल है। 12 Nm निरंतर टॉर्क रेटिंग बड़े ड्राइव हार्डवेयर की आवश्यकता के बिना लोड के तहत उच्च अक्ष कठोरता सुनिश्चित करती है।
फैक्ट्री-फिटेड IP67 सीलिंग अस्थायी विसर्जन के खिलाफ बेहतर सुरक्षा प्रदान करती है, जिसमें शाफ्ट सील, कनेक्टर एंट्री पॉइंट और मोटर हाउसिंग सभी कठोर वातावरण का सामना करने के लिए रेटेड हैं। यह कूलेंट-भारी अनुप्रयोगों में सेवा अंतराल का विस्तार करता है जहां मानक मोटर्स समय से पहले बेयरिंग संदूषण या वाइंडिंग गिरावट दिखाएंगे।
ब्रेक-मुक्त डिज़ाइन वायरिंग को सरल बनाता है और समग्र मोटर वजन को कम करता है, जिससे यह क्षैतिज अक्षों या उन अनुप्रयोगों के लिए उपयुक्त हो जाता है जहां सर्वो ड्राइव सक्रिय टॉर्क नियंत्रण के माध्यम से स्थिति बनाए रखता है।
संगतता और अनुप्रयोग
A06B-0141-B075 फैनुक अल्फा श्रृंखला सर्वो ड्राइव (SVM/SVU मॉड्यूल) के साथ जोड़ा जाता है और फैनुक 0, 0i, 16, 18, 21, और संबंधित सीएनसी नियंत्रण प्लेटफार्मों के साथ संगत है, जो ड्राइव कॉन्फ़िगरेशन पर निर्भर करता है।
छोटे वर्टिकल मशीनिंग सेंटर, टर्निंग सेंटर और वायर ईडीएम मशीनों पर अक्ष फीड (X, Y, या Z) के लिए आमतौर पर उपयोग किया जाता है, यह मोटर फैनुक के रोबोड्रिल प्लेटफॉर्म और फैनुक ड्राइव ट्रेन का उपयोग करने वाले तीसरे पक्ष के बिल्डरों पर मानक था।
महत्वपूर्ण: प्रतिस्थापन सोर्स करते समय, अपने मौजूदा मोटर के खिलाफ फीडबैक डिवाइस प्रकार (पल्सकोडर मॉडल) और कनेक्टर पिनआउट को सत्यापित करें, क्योंकि 0141 परिवार के भीतर वेरिएंट विभिन्न एनकोडर विनिर्देशों का उपयोग कर सकते हैं जो ड्राइव पैरामीटर सेटिंग्स को प्रभावित करते हैं।
उद्योग महत्व
फैनुक अल्फा ड्राइव वाली लीगेसी सीएनसी मशीनें दुनिया भर की विनिर्माण सुविधाओं में उत्पादक संपत्ति बनी हुई हैं। A06B-0141-B075 में व्यापक प्रलेखन और सेवा इतिहास है, जिसमें औद्योगिक एमआरओ बाजारों में नवीनीकृत और अधिशेष इकाइयां सक्रिय रूप से प्रसारित हो रही हैं।
इसका सीधा निर्माण - ब्रेक-मुक्त, IP67 सील, मानक सीधा शाफ्ट - प्रमुख यांत्रिक संशोधनों के बिना आसान सर्विसिंग, रिवाइंडिंग और प्रतिस्थापन की सुविधा प्रदान करता है। पुराने फैनुक-उपकरण मशीनों को चलाने वाली दुकानों में अनियोजित डाउनटाइम को कम करने के लिए एक अतिरिक्त A06B-0141-B075 बनाए रखना एक व्यावहारिक रणनीति है।
अक्सर पूछे जाने वाले प्रश्न
फैनुक A06B-0141-B075 के साथ कौन सा सर्वो ड्राइव संगत है?
यह मोटर फैनुक अल्फा श्रृंखला सर्वो एम्पलीफायरों (SVM या SVU मॉड्यूल) के साथ उपयोग के लिए डिज़ाइन किया गया है। संगतता विशिष्ट सीएनसी नियंत्रण पीढ़ी पर निर्भर करती है - आमतौर पर फैनुक श्रृंखला 0, 0i, 16, 18, या 21 सिस्टम। कमीशनिंग से पहले हमेशा ड्राइव के मोटर पैरामीटर सेटिंग्स को AC12/2000 रेटिंग से मेल खाने की पुष्टि करें।
क्या A06B-0141-B075 में एनकोडर शामिल है, और यह किस प्रकार का है?
हाँ। अल्फा श्रृंखला मोटर्स पीछे की ओर लगे एक एकीकृत पल्सकोडर (एनकोडर) के साथ आते हैं। विशिष्ट पल्सकोडर वेरिएंट रिज़ॉल्यूशन और सीरियल/पैरेलल फीडबैक प्रोटोकॉल निर्धारित करता है। ड्राइव संगतता सुनिश्चित करने के लिए प्रतिस्थापन का आदेश देने से पहले मोटर नेमप्लेट पर पल्सकोडर भाग संख्या सत्यापित करें।
क्या इस मोटर का उपयोग ब्रेक के बिना वर्टिकल अक्ष पर किया जा सकता है?
यह कर सकता है, लेकिन इसके लिए सर्वो ड्राइव को अक्ष स्थिर होने पर सक्रिय होल्डिंग टॉर्क बनाए रखने की आवश्यकता होती है। वर्टिकल या गुरुत्वाकर्षण-भारित अक्षों के लिए, सुरक्षा के लिए और ई-स्टॉप या पावर लॉस की घटनाओं के दौरान अक्ष ड्रॉप को रोकने के लिए आम तौर पर ब्रेक वेरिएंट (जैसे B076 या B176 प्रत्यय मॉडल) की सिफारिश की जाती है।
मशीन टूल वातावरण में इस मोटर के लिए IP67 रेटिंग का क्या मतलब है?
IP67 इंगित करता है कि मोटर धूल-तंग है और 30 मिनट के लिए 1 मीटर तक पानी में अस्थायी विसर्जन का सामना कर सकती है। व्यावहारिक सीएनसी शब्दों में, इसका मतलब है कि मोटर कूलेंट स्प्लैशिंग, धुंध और आकस्मिक द्रव संपर्क के खिलाफ अच्छी तरह से संरक्षित है - लेकिन इसे लगातार डूबाया नहीं जाना चाहिए या अतिरिक्त सुरक्षा के बिना उच्च दबाव वाली सीधी स्प्रे के संपर्क में नहीं आना चाहिए।
मैं कैसे पहचानूं कि एक प्रयुक्त A06B-0141-B075 अभी भी सेवा योग्य है?
सही भाग संख्या के लिए मोटर नेमप्लेट की जाँच करें और शाफ्ट सील को टूट-फूट या सख्त होने के लिए निरीक्षण करें। सभी तीन चरणों में वाइंडिंग प्रतिरोध को मापें - मान संतुलित होने चाहिए और विनिर्देश के भीतर होने चाहिए। बेयरिंग की खुरदरापन महसूस करने के लिए हाथ से शाफ्ट घुमाएं। यदि पल्सकोडर ने त्रुटियों को लॉग किया है या मोटर को ओवरलोड किया गया है, तो पुनः स्थापना से पहले एक योग्य सर्वो मरम्मत सुविधा द्वारा पूर्ण बेंच परीक्षण या रिवाइंड मूल्यांकन की सलाह दी जाती है।
