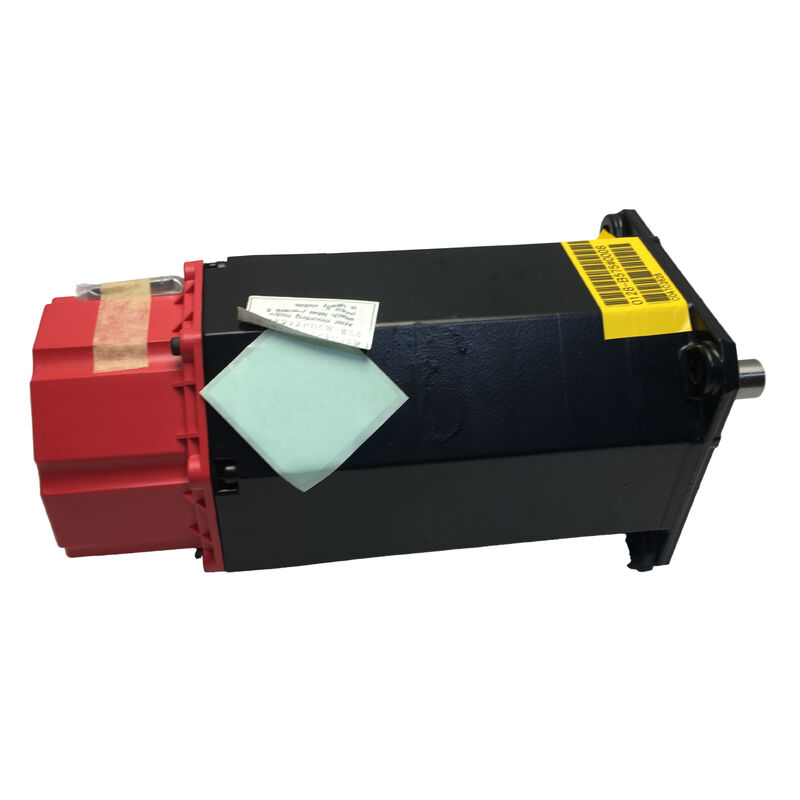

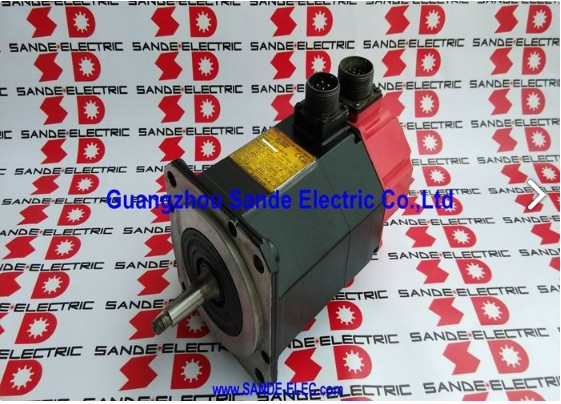

Fanuc A06B-0143-B177 | ALPHA Series AC12/3000 सर्वो मोटर ब्रेक और I64 एन्कोडर के साथ
पार्ट नंबर: A06B-0143-B177
सीरीज़: ALPHA AC सर्वो मोटर
मॉडल: AC12 / 3000
स्थिति: नया / नवीनीकृत / एक्सचेंज उपलब्ध
अवलोकन
Fanuc A06B-0143-B177 एक ALPHA सीरीज़ AC सर्वो मोटर है जो 3,000 RPM की अधिकतम गति के लिए रेटेड है — AC12 मोटर परिवार के भीतर उच्च-गति वाला संस्करण। यह CNC एक्सिस ड्राइव अनुप्रयोगों के लिए विशेष रूप से बनाया गया है जहाँ होल्डिंग ब्रेक, उच्च-रिज़ॉल्यूशन फीडबैक और विश्वसनीय निरंतर टॉर्क का संयोजन आवश्यक है। मोटर में एक एकीकृत विद्युत चुम्बकीय ब्रेक और एक I64 सीरीज़ एन्कोडर है, जो इसे ऊर्ध्वाधर एक्सिस, रोटरी टेबल और किसी भी ऐसे अनुप्रयोग के लिए आदर्श बनाता है जिसमें आराम या आपातकालीन स्टॉप की घटनाओं के दौरान सुरक्षित लोड होल्डिंग की आवश्यकता होती है।
इस मोटर का उपयोग आमतौर पर छोटे से मध्यम CNC मशीन टूल्स पर किया जाता था, जिसमें वर्टिकल मशीनिंग सेंटर, टर्निंग सेंटर और Fanuc सर्वो ड्राइव सिस्टम वाले मल्टी-एक्सिस प्लेटफॉर्म शामिल हैं। AC12 पदनाम मोटर के 12 Nm टॉर्क क्लास को इंगित करता है, और 3,000 RPM क्षमता 2,000 RPM AC12 वेरिएंट की तुलना में तेज़ ट्रैवर्स दर प्रदान करती है।
मुख्य विनिर्देश
| मोटर सीरीज़ |
ALPHA AC सर्वो |
| मॉडल पदनाम |
AC12 / 3000 |
| अधिकतम गति |
3,000 RPM |
| टॉर्क क्लास |
12 Nm |
| शाफ्ट कॉन्फ़िगरेशन |
सीधा शाफ्ट |
| ब्रेक |
एकीकृत विद्युत चुम्बकीय ब्रेक |
| फीडबैक डिवाइस |
I64 एन्कोडर |
| अनुप्रयोग |
CNC एक्सिस ड्राइव |
| प्रवेश सुरक्षा |
ALPHA सीरीज़ मानक |
डिजाइन और निर्माण
सीधा शाफ्ट डिज़ाइन Fanuc-संगत मशीन टूल प्लेटफॉर्म पर उपयोग किए जाने वाले मानक कपलिंग हब, बेलोज़ कपलिंग और बॉलस्क्रू ड्राइव व्यवस्थाओं के साथ स्वच्छ यांत्रिक एकीकरण सुनिश्चित करता है। शाफ्ट आयाम AC12 फ्रेम के लिए ALPHA सीरीज़ मानकों का पालन करते हैं, जिससे मौजूदा मशीनों पर सीधे प्रतिस्थापन को सरल बनाया जा सकता है।
एकीकृत विद्युत चुम्बकीय ब्रेक में एक स्प्रिंग-एप्लाइड, विद्युत रूप से रिलीज़ डिज़ाइन होता है — जब पावर हटा दिया जाता है तो स्वचालित रूप से संलग्न हो जाता है और जब ब्रेक सर्किट को ऊर्जावान किया जाता है तो रिलीज़ हो जाता है। यह फेल-सेफ तंत्र पावर लॉस या आपातकालीन स्टॉप के दौरान एक्सिस ड्रॉप को रोकता है, जिससे वर्कपीस और मशीन संरचना दोनों की सुरक्षा होती है।
3,000 RPM तक संचालित होने वाली यह मोटर 2,000 RPM AC12 वेरिएंट की तुलना में तेज़ ट्रैवर्स क्षमता प्रदान करती है, जिससे लंबी एक्सिस यात्रा वाली मशीनों पर गैर-कटिंग समय कम हो जाता है। टॉर्क विशेषताएँ इस पावर क्लास में बॉलस्क्रू-संचालित CNC एक्सिस में विशिष्ट जड़ता भार के लिए अनुकूलित हैं।
I64 एन्कोडर और फीडबैक
मोटर हाउसिंग में एकीकृत I64 उच्च-रिज़ॉल्यूशन इंक्रीमेंटल एन्कोडर क्लोज्ड-लूप एक्सिस नियंत्रण के लिए स्थिति और वेग फीडबैक सिग्नल प्रदान करता है। इसकी पल्स रिज़ॉल्यूशन परिशुद्धता कंटूरिंग, प्रोफाइलिंग, सर्कुलर इंटरपोलेशन और टाइट-टॉलरेंस पोजिशनिंग कार्य के लिए आवश्यक फाइन इंटरपोलेशन का समर्थन करता है।
A06B-0143-B177 को बदलते समय, सुनिश्चित करें कि प्रतिस्थापन इकाई में समान I64 एन्कोडर विनिर्देश हो। एक अलग एन्कोडर प्रकार वाले मोटर को बदलने से सर्वो एम्पलीफायर पैरामीटर परिवर्तन की आवश्यकता हो सकती है और एक्सिस सटीकता प्रभावित हो सकती है या एन्कोडर बेमेल अलार्म ट्रिगर हो सकता है।
ड्राइव और नियंत्रण संगतता
Fanuc ALPHA सीरीज़ सर्वो एम्पलीफायरों (SVM और SVU मॉड्यूल) और Fanuc CNC नियंत्रण प्लेटफार्मों के साथ संगत, जिसमें सीरीज़ 0, 0i, 16, 18, 21, और संबंधित पीढ़ियाँ शामिल हैं। ब्रेक सर्किट के लिए एक समर्पित 24 VDC बिजली आपूर्ति की आवश्यकता होती है और एक्सिस मूवमेंट से पहले ब्रेक रिलीज़ सुनिश्चित करने के लिए इसे सर्वो रेडी सिग्नल के साथ ठीक से इंटरलॉक किया जाना चाहिए।
रेट्रोफिटिंग या रीबिल्डिंग अनुप्रयोगों के लिए, पावर-अप से पहले सर्वो ड्राइव के मोटर पैरामीटर समूह (मोटर प्रकार कोड, एन्कोडर प्रकार, और अधिकतम गति) को A06B-0143-B177 विनिर्देश से मेल खाता है, इसकी पुष्टि करें। गलत पैरामीटर चयन अस्थिरता, वेग लूप ऑसिलेशन, या ड्राइव अलार्म का कारण बन सकता है।
सोर्सिंग और स्थिति नोट्स
A06B-0143-B177 MRO और अधिशेष सर्वो मोटर बाजारों में सक्रिय रूप से कारोबार किया जाता है। उपयोग किए गए या नवीनीकृत इकाइयों का मूल्यांकन करते समय:
- ब्रेक रिलीज़ वोल्टेज की जाँच करें और पूर्ण, स्वच्छ वियोग की पुष्टि करें
- जंग या क्षतिग्रस्त पिन के लिए एन्कोडर कनेक्टर का निरीक्षण करें
- शाफ्ट रनआउट और बेयरिंग की स्थिति सत्यापित करें
- ब्रेक टॉर्क, वाइंडिंग इंसुलेशन प्रतिरोध, और एन्कोडर आउटपुट अखंडता के लिए बेंच-टेस्ट करें
अक्सर पूछे जाने वाले प्रश्न
इस मोटर में ब्रेक क्यों है, और यह कैसे काम करता है?
A06B-0143-B177 स्प्रिंग-एप्लाइड, विद्युत रूप से रिलीज़ होने वाले विद्युत चुम्बकीय ब्रेक का उपयोग करता है। जब डी-एनर्जाइज्ड (पावर-डाउन, ई-स्टॉप, या सर्वो अलार्म), स्प्रिंग स्वचालित रूप से एक्सिस की स्थिति को पकड़ने के लिए ब्रेक को संलग्न करता है। यह एक्सिस कमांड से पहले ब्रेक कॉइल पर 24 VDC लागू होने पर रिलीज़ होता है। यह फेल-सेफ डिज़ाइन ऊर्ध्वाधर एक्सिस और यांत्रिक होल्डिंग की आवश्यकता वाले भार के लिए मानक है।
यह मोटर किन CNC सिस्टम और ड्राइव के साथ संगत है?
Fanuc ALPHA सीरीज़ सर्वो एम्पलीफायरों (SVM/SVU) और Fanuc CNC नियंत्रणों के साथ संगत, जिसमें सीरीज़ 0, 0i, 16, 18, और 21 शामिल हैं। सर्वो ड्राइव को AC12/3000 के लिए सही मोटर प्रकार कोड के साथ पैरामीटराइज़ किया जाना चाहिए जिसमें I64 एन्कोडर हो। गलत कॉन्फ़िगरेशन अक्सर एक्सिस अस्थिरता या ड्राइव दोष का कारण बनता है।
I64 एन्कोडर क्या है, और क्या इसे अलग से बदला जा सकता है?
I64 मोटर के पीछे लगा एक उच्च-रिज़ॉल्यूशन इंक्रीमेंटल एन्कोडर है, जो क्लोज्ड-लूप सर्वो नियंत्रण के लिए स्थिति और गति फीडबैक प्रदान करता है। हालांकि तकनीकी रूप से योग्य सेवा सुविधाओं द्वारा बदला जा सकता है, एन्कोडर की विफलता अक्सर व्यापक क्षति का संकेत देती है, जिसके लिए पुनः स्थापना से पहले पूर्ण मोटर मूल्यांकन की आवश्यकता होती है।
AC12/3000 और AC12/2000 वेरिएंट के बीच क्या अंतर है?
दोनों 12 Nm टॉर्क क्लास साझा करते हैं लेकिन अधिकतम गति में भिन्न होते हैं — 3,000 RPM बनाम 2,000 RPM। AC12/3000 लंबी एक्सिस यात्रा या उच्च रैपिड फीड आवश्यकताओं के लिए तेज़ ट्रैवर्स दर प्रदान करता है। इलेक्ट्रिकल रेटिंग और ड्राइव पैरामीटर भिन्न होते हैं, जिससे सर्वो एम्पलीफायर पुनर्संरचना के बिना सीधे इंटरचेंज को रोका जा सकता है।
स्थापना से पहले मुझे एक प्रयुक्त A06B-0143-B177 का परीक्षण कैसे करना चाहिए?
सभी चरणों में संतुलित तीन-चरण वाइंडिंग प्रतिरोध को सत्यापित करें। वाइंडिंग इंसुलेशन प्रतिरोध को अर्थ (1 MΩ से अधिक होना चाहिए) के विरुद्ध जांचें। ब्रेक सर्किट पर 24 VDC लागू करें और मुक्त शाफ्ट रोटेशन की पुष्टि करें, फिर बिना किसी क्रीप के ब्रेक लॉकिंग को सत्यापित करने के लिए डी-एनर्जाइज करें। मैन्युअल रोटेशन के दौरान बेयरिंग की खुरदरापन या शोर के लिए जांचें। सर्वो परीक्षण उपकरण का उपयोग करके I64 एन्कोडर से स्वच्छ चतुर्भुज संकेतों की पुष्टि करें।
