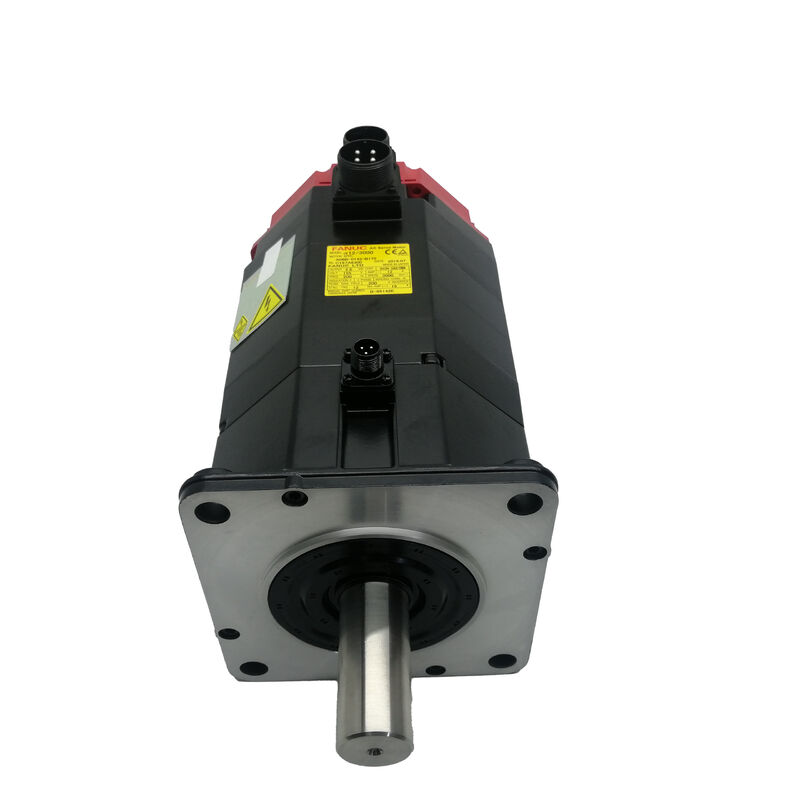

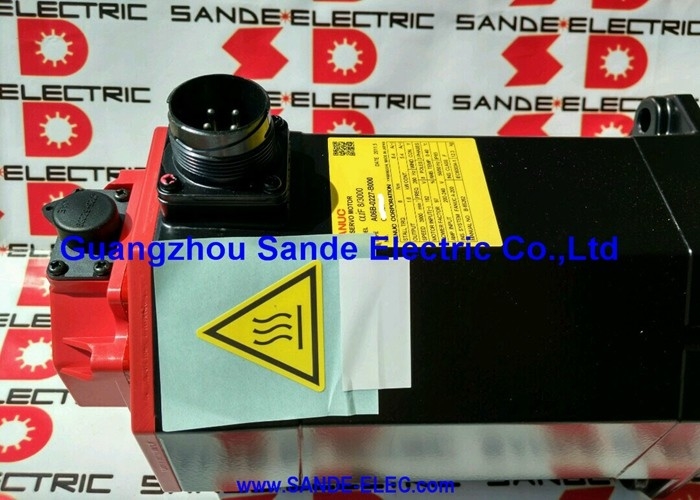

A06B-0145-B077 Fanuc AC सर्वो मोटर A06B0145B077 AO6B-OI45-BO77

Fanuc A06B-0145-B077

भाग संख्याःA06B-0145-B077

श्रृंखला:अल्फा एसी सर्वो मोटर

मॉडल:AC22 / 1500

स्थितिःनया / नवीनीकृत / विनिमय उपलब्ध

अवलोकन

दFanuc A06B-0145-B077ALPHA श्रृंखला AC सर्वो मोटर परिवार से संबंधित है, विशेष रूप से AC22/1500 मॉडल,एक पीढ़ी में भारी टोक़ इकाइयों में से एक है कि गहरे छोटे से मध्यम सीएनसी मशीन उपकरण बाजार में एम्बेडेड हो गया.

जहां AC12 मोटर्स ने हल्के अक्ष भार को कवर किया, AC22 एक 22 Nm निरंतर टोक़ और 3.8 kW आउटपुट को बढ़ाता है, जो इसे बड़े बॉल स्क्रू अक्षों के क्षेत्र में रखता है,भारी टेबल ड्राइव, और ऐसे अनुप्रयोग जहां यांत्रिक भार के लिए एक कॉम्पैक्ट सर्वो की तुलना में अधिक निरंतर बल की आवश्यकता होती है।

लाल अंत टोपी इस ALPHA पीढ़ी के दृश्य हस्ताक्षर है, और AC22/1500 एक आम दृश्य था X, Y, और Z अक्षों में मध्य रेंज ऊर्ध्वाधर मशीनिंग केंद्रों, क्षैतिज ड्रिल मिलों,और मोड़ केंद्र जहां Fanuc ड्राइव सिस्टम बिल्डर के मानक थेअधिकतम 1,500 आरपीएम पर यह कम गति वाली, उच्च टोक़ वाली मोटर है, जिसे हल्के भार के साथ तेजी से घूमने के बजाय मध्यम गति पर कड़ी मेहनत करने के लिए डिज़ाइन किया गया है।

कारखाने में स्थापित IP67 सील, एक सीधी आउटपुट शाफ्ट, और कोई एकीकृत ब्रेक इस विशेष संस्करण को परिभाषित करते हैं। यह एक सीधा है,ऐसी परिस्थितियों के लिए निर्मित एक मजबूत इकाई जहां शीतल द्रव के संपर्क में नियमित रूप से और अक्ष ड्राइव आवश्यकताएं निरंतर होती हैं.

प्रमुख विनिर्देश

जहां AC22 अल्फा रेंज में बैठता है

AC12 से AC22 फ्रेम तक का कदम सार्थक है - टोक़ लगभग दोगुना हो जाता है, वर्तमान खींचने में काफी वृद्धि होती है, और मोटर शारीरिक रूप से मैच करने के लिए बढ़ता है।

एक मशीन पर एक भारी सीडल या बड़ी कार्य तालिका के साथ,AC22/1500 सर्वो ड्राइव शिकार या अक्ष खोने के बिना पूर्ण काटने भार के तहत सटीक फ़ीडरेट्स बनाए रखने के लिए आवश्यक निरंतर टॉर्क प्रदान करता है स्थिति अखंडता मध्य-पास.

1500 आरपीएम की छत इस मोटर को लागू करने के तरीके को आकार देती है।500 आरपीएम एक तेजी से ट्रैवर्स दर है कि मशीनों के लिए अनुकूल है यह के लिए डिजाइन किया गया था करने के लिए अनुवाद करता है, लेकिन अक्षों के लिए एक ठोस, टोक़-घन कार्यशक्ति जहां भार के तहत कठोरता अधिकतम गति से अधिक मायने रखती है।

100 हर्ट्ज की विद्युत आवृत्ति नामित गति पर इस डिजाइन प्राथमिकता को दर्शाता है।

19 ए रेटेड करंट पर चलने वाले AC22/1500 को उपयुक्त आकार के सर्वो एम्पलीफायर करंट क्षमता की आवश्यकता होती है।

यह इस आकार वर्ग में ALPHA परिवार में अधिक वर्तमान-भूखे मोटर्स में से एक है, और यह किसी भी प्रतिस्थापन या बाद के काम के दौरान ड्राइव मॉड्यूल रेटिंग की पुष्टि करने के लायक है।

IP67 सीलिंग ️ फैक्टरी मानक

इस वैरिएंट पर IP67 रेटिंग एक बाद के बाजार संशोधन नहीं है, यह कारखाने में मोटर में निर्मित है। शाफ्ट सील, केबल प्रवेश बिंदु,और मोटर आवास सभी अस्थायी विसर्जन का सामना करने के लिए रेटेड हैं, जिसका अर्थ है कि मशीन टूल्स के संदर्भ में मोटर को शीतलक छिड़काव, धुंध संतृप्ति और व्यस्त उत्पादन मशीनों पर अक्ष ड्राइव क्षेत्रों के आसपास होने वाले अपरिहार्य द्रव संचय को संभालता है।

उच्च दबाव शीतलता प्रणाली या स्पिंडल के माध्यम से शीतलता सेटअप चलाने वाले दुकानों के लिए जहां धुरी ड्राइव के चारों ओर तरल पदार्थ की पलायन एक निरंतर चिंता है,IP67 रेटिंग सीधे कम प्रवेश सुरक्षा रेटिंग के साथ मोटर्स की तुलना में विफलताओं के बीच लंबे समय तक औसत समय में अनुवाद करती है.

शीतल द्रव के प्रवेश से असर करने वाला दूषित और घुमावदार क्षरण समय से पहले सर्वो मोटर विफलता के प्रमुख कारणों में से हैं। सील आवास दोनों को संबोधित करता है।

शाफ्ट, ब्रेक और स्थापना के नोट्स

बिना ब्रेक के सीधा शाफ्ट मैकेनिकल और इलेक्ट्रिकल इंस्टॉलेशन को साफ रखता है। तार और इंटरलॉक करने के लिए ब्रेक सर्किट के बिना, कमीशनिंग सरल है,और प्रबंधन के लिए कोई अतिरिक्त 24 वीडीसी ब्रेक आपूर्ति आवश्यकताएं नहीं हैं.

क्षैतिज धुरी या अनुप्रयोगों के लिए जहां सर्वो ड्राइव सक्रिय टोक़ प्रतिधारण के माध्यम से स्थिति रखता है, यह पूरी तरह से उपयुक्त है।इसके बजाय ब्रेक वैरिएंट पर विचार किया जाना चाहिए यह मोटर वह वैरिएंट नहीं है.

बॉल स्क्रू, टाइमिंग बेल्ट ड्राइव या सर्वो युग्मन के लिए युग्मन ALPHA AC22 फ्रेम आकार के लिए मानक अभ्यास का पालन करता है।

इस फ्रेम वर्ग के लिए सीधी शाफ्ट के आयाम ALPHA श्रृंखला में समान हैं, जो मौजूदा मशीनों की सेवा करते समय युग्मन और ड्राइव घटकों की सोर्सिंग को सरल बनाता है।

ड्राइव और नियंत्रण संगतता

A06B-0145-B077 Fanuc ALPHA श्रृंखला सर्वो एम्पलीफायरों के साथ संगत है और Fanuc सीएनसी प्लेटफार्मों की श्रृंखला के साथ जोड़े हैं जो इस मोटर पीढ़ी के दौरान वर्तमान थे 18, 21, और संबंधित नियंत्रण।

सर्वो एम्पलीफायर का आकार 19 ए नामित धारा के लिए खाता होना चाहिए; एक कम आकार का ड्राइव मॉड्यूल सामान्य अक्ष भार परिस्थितियों में निरंतर ओवरकंट्रेंट दोषों को ट्रिगर करेगा।

सभी ALPHA श्रृंखला मोटरों की तरह, सर्वो ड्राइव पैरामीटर को विशिष्ट मोटर प्रकार से मेल खाने के लिए सेट किया जाना चाहिए।

मोटर प्रकार कोड, अधिकतम गति, and encoder specification all need to match the installed motor — particularly important when swapping between AC12 and AC22 frame sizes where a previous repair may have used a non-original replacement.

सोर्सिंग और स्थिति मूल्यांकन

AC22/1500 ALPHA मोटर नवीनीकृत और अधिशेष सर्वो बाजार में उपलब्ध है। एक इस्तेमाल किया A06B-0145-B077 का निरीक्षण करते समय, कठोरता, दरार,या शीतल पदार्थ बायपास के संकेत ️ एक बिगड़ा शाफ्ट सील अक्सर पहला संकेतक है कि एक मोटर अपनी सील सेवा जीवन से परे एक गीले वातावरण में चलाया गया है.

संतुलन के लिए तीन-चरण घुमावदार प्रतिरोध को मापें और पृथक्करण प्रतिरोध को जांचें। असर की स्थिति का आकलन करने के लिए शाफ्ट को हाथ से घुमाएं।

किसी भी मोटर में घुमावदार रंग परिवर्तन, जले हुए गंध या आवास के अंदर शीतल द्रव के संदूषण के संकेतों का पुनः स्थापना से पहले एक योग्य सर्वो मरम्मत कार्यशाला द्वारा मूल्यांकन किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: कौन सा सर्वो एम्पलीफायर Fanuc A06B-0145-B077 के साथ संगत है?

इस मोटर के लिए एक Fanuc ALPHA सीरीज सर्वो एम्पलीफायर (SVM या SVU मॉड्यूल) की आवश्यकता होती है जो कम से कम 19 A निरंतर आउटपुट करंट को संभालने के लिए नामित है।

यह सीरीज 0, 0i, 16, 18, और 21 प्लेटफार्मों सहित Fanuc सीएनसी नियंत्रणों के साथ एकीकृत है।एसी 22/1500 के लिए सही मोटर प्रकार कोड के साथ सर्वो ड्राइव पैरामीटर किया जाना चाहिए एक एसी 12 मोटर के लिए कॉन्फ़िगर ड्राइव पैरामीटर अद्यतन के बिना सही ढंग से इस इकाई चलाने के लिए मान नहीं है.

Q2: AC22/1500 AC12 श्रृंखला के मोटर्स की तुलना में कम अधिकतम गति पर क्यों चलता है?

AC22 को मध्यम गति पर उच्च टोक़ के आसपास डिज़ाइन किया गया है। 22 एनएम और 3.8 किलोवाट पर, यह घूर्णन गति पर बल आउटपुट को प्राथमिकता देता है जो कि बड़े, भारी अक्ष ड्राइव की आवश्यकता है।

1,500 आरपीएम की छत एक जानबूझकर डिजाइन व्यापार-बंद हैः उच्च गति संचालन के बजाय टोक़ घनत्व के लिए मोटर की विद्युत चुम्बकीय ज्यामिति का अनुकूलन करके,यह अक्ष कठोरता और निरंतर काटने बल है कि मध्यम आकार की मशीन उपकरण की मांग प्रदान करता है.

Q3: इस मोटर में कोई ब्रेक नहीं है क्या यह ऊर्ध्वाधर धुरी के लिए उपयुक्त है?

अतिरिक्त विचार के बिना नहीं. A06B-0145-B077 में कोई एकीकृत ब्रेक नहीं है, इसलिए सर्वो ड्राइव को स्थिर होने पर अक्ष आंदोलन को रोकने के लिए सक्रिय पकड़ टॉर्क प्रदान करना चाहिए।

ऊर्ध्वाधर धुरी के लिए, जो काम करने वाले टुकड़े या टेबल के वजन के लिए महत्वपूर्ण है, एक ब्रेक संस्करण अधिक सुरक्षित इंजीनियरिंग विकल्प है।एक भारी भारित ऊर्ध्वाधर धुरी पर पकड़ के लिए अकेले ड्राइव पर भरोसा करना ई-स्टॉप के दौरान जोखिम पेश करता है, सर्वो अलार्म, या बिजली की हानि की घटनाओं.

प्रश्न 4: मशीन उपकरण वातावरण के लिए IP67 का व्यावहारिक रूप से क्या अर्थ है?

IP67 का अर्थ है कि मोटर पूरी तरह से धूल से अछूता है और 30 मिनट के लिए एक मीटर तक पानी में विसर्जन का सामना कर सकता है।यह मुख्य रूप से मतलब है कि मोटर निरंतर शीतलता छप सहन करता है, धुंध, और आवास में प्रवेश के बिना तरल पदार्थ का संचय।

इसका मतलब यह नहीं है कि मोटर उच्च दबाव जेट वाश या स्थायी डुबकी के लिए उपयुक्त है लेकिन सामान्य मशीन उपकरण शीतल द्रव के संपर्क के लिए,IP67 IP54 या IP65 रेटेड मोटर्स पर एक सार्थक सेवा जीवन लाभ प्रदान करता है.

Q5: क्या A06B-0145-B077 सीधे एक ही मशीन अक्ष पर AC12 श्रृंखला मोटर को बदल सकता है?

नहीं, प्रत्यक्ष ड्रॉप-इन के रूप में नहीं। एसी 22 फ्रेम भौतिक रूप से बड़ा है, शाफ्ट आयाम अलग हैं, नामित धारा अधिक है, और सर्वो ड्राइव मापदंडों को फिर से कॉन्फ़िगर किया जाना चाहिए।

मौजूदा धुरी पर AC12 और AC22 मोटरों के बीच स्वैपिंग के लिए मोटर माउंट और युग्मन का यांत्रिक मूल्यांकन करना आवश्यक है, यह पुष्टि करना कि स्थापित एम्पलीफायर उच्चतर धारा प्रदान कर सकता है,और सीएनसी में एक पूर्ण पैरामीटर समीक्षा.

इस सत्यापन के बिना उन्हें विनिमेय के रूप में व्यवहार करना ड्राइव दोष या यांत्रिक संरेखण समस्या पैदा करने का एक विश्वसनीय तरीका है।
