| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-0147-B077 |

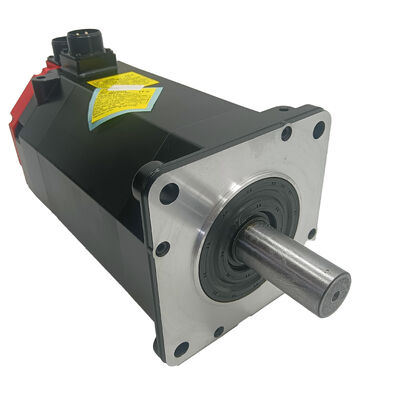

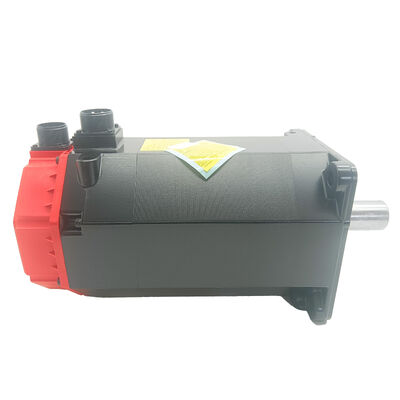

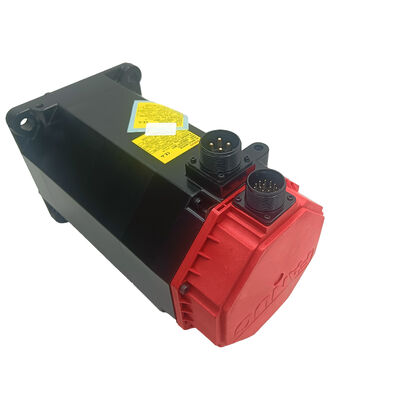

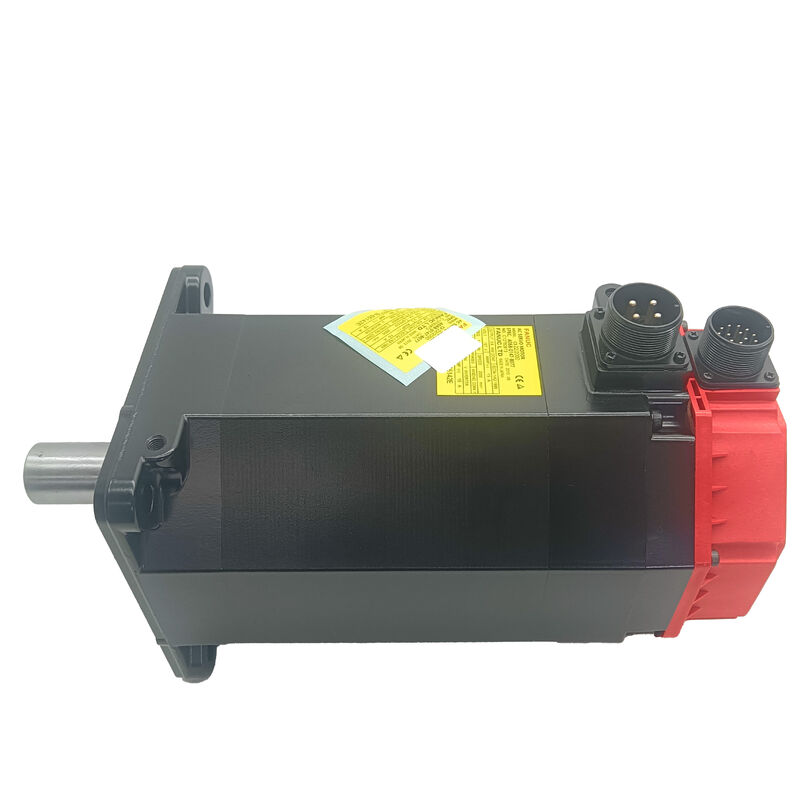

फैनुक A06B-0147-B077 एक एसी सर्वो मोटर है जो सीएनसी और औद्योगिक स्वचालन प्रणालियों में सटीक गति नियंत्रण के लिए बनाई गई है। इसे आमतौर पर A22/2000 वर्ग में 3-फेज सर्वो मोटर के रूप में सूचीबद्ध किया जाता है, जिसमें एक सीधी शाफ्ट डिज़ाइन, 157 V रेटिंग, 15 A करंट रेटिंग और 2000 आरपीएम गति होती है।
मशीन निर्माताओं और रखरखाव टीमों के लिए, इस प्रकार की मोटर को आमतौर पर वहां चुना जाता है जहां लगातार अक्ष प्रतिक्रिया, स्थिर टॉर्क डिलीवरी और मौजूदा फैनुक ड्राइव सिस्टम के साथ विश्वसनीय एकीकरण सामान्य मोटर ड्यूटी की तुलना में अधिक महत्वपूर्ण होता है।
व्यावहारिक उपयोग में, A06B-0147-B077 उन अनुप्रयोगों में फिट बैठता है जहां सटीक घूर्णी नियंत्रण और दोहराने योग्य गति महत्वपूर्ण होती है। इसमें सीएनसी फीड अक्ष, मशीन टूल मोशन सेक्शन, स्वचालित हैंडलिंग सिस्टम और फैनुक सर्वो आर्किटेक्चर के आसपास पहले से निर्मित उपकरणों पर रेट्रोफिट कार्य शामिल हैं।
सीधी शाफ्ट कॉन्फ़िगरेशन इसे उन प्रतिष्ठानों के लिए भी उपयुक्त बनाता है जहां प्रतिस्थापन या सेवा के दौरान यांत्रिक इंटरफ़ेस अपरिवर्तित रहना चाहिए।
एमआरओ और प्रतिस्थापन बाजार में खरीदारों के लिए, इस मॉडल को सिस्टम निरंतरता बनाए रखने के उद्देश्य से एक सर्वो मोटर के रूप में सबसे अच्छा समझा जाता है।
कई मामलों में, वास्तविक मूल्य केवल मोटर ही नहीं है, बल्कि मूल माउंटिंग, वायरिंग अवधारणा या गति सेटअप को फिर से काम किए बिना मशीन को बहाल करने की क्षमता है। यह स्थापित फैनुक-नियंत्रित उपकरणों के लिए विश्वसनीय प्रतिस्थापन समर्थन की आवश्यकता वाली सुविधाओं के लिए एक व्यावहारिक विकल्प बनाता है।
| वस्तु | डेटा |
|---|---|
| उत्पाद प्रकार | एसी सर्वो मोटर |
| ब्रांड | फैनुक |
| भाग संख्या | A06B-0147-B077 |
| विवरण | सर्वो मोटर |
| रेंज / मॉडल वर्ग | A22/2000 |
| चरण | 3PH |
| वर्तमान रेटिंग | 15 A |
| रेटेड वोल्टेज | 157 V |
| गति | 2000 RPM |
| शाफ्ट प्रकार | सीधी शाफ्ट |
| वारंटी | 1 वर्ष |
A06B-0147-B077 को साधारण निश्चित-गति घूर्णन के बजाय नियंत्रित औद्योगिक गति के लिए डिज़ाइन किया गया है।
एक सर्वो अनुप्रयोग में, मोटर एक ड्राइव सिस्टम के हिस्से के रूप में काम करती है जिसे सटीक कमांड प्रतिक्रिया, दोहराने योग्य गति व्यवहार और बदलती लोड स्थितियों के तहत स्थिर अक्ष प्रदर्शन की आवश्यकता होती है। यही कारण है कि यह मॉडल सामान्य-उद्देश्य वाले मोटर प्रतिस्थापन की तुलना में सीएनसी और स्वचालित उपकरणों के लिए अधिक प्रासंगिक है।
इसकी 2000 आरपीएम गति वर्ग और 3-फेज डिज़ाइन इसे मशीन अक्षों के लिए उपयुक्त बनाती है जिन्हें टॉर्क, नियंत्रण स्थिरता और स्थिति दोहराव के बीच संतुलित प्रदर्शन की आवश्यकता होती है। 15 A और 157 V विद्युत विशेषताएँ इसे औद्योगिक सर्वो श्रेणी में मजबूती से रखती हैं, जहाँ मोटर से स्टैंड-अलोन मेन मोटर के बजाय सही मिलान एम्पलीफायर और फीडबैक सिस्टम के साथ संचालित होने की उम्मीद की जाती है।
कुछ बाजार लिस्टिंग इस मॉडल को i64 पल्स कोडर फीडबैक से भी जोड़ती हैं, जो बंद-लूप गति नियंत्रण वातावरण में इसकी भूमिका को मजबूत करती है।
A06B-0147-B077 जैसी सर्वो मोटर को आमतौर पर तब चुना जाता है जब मशीन असंगत गति को सहन नहीं कर सकती है। सीएनसी उपकरणों और सटीक स्वचालन में, अक्ष व्यवहार में छोटे विचलन भी मशीनिंग गुणवत्ता, चक्र समय और दोहराव को प्रभावित कर सकते हैं।
इसलिए A22/2000 वर्ग में एक मोटर को केवल एक विद्युत घूर्णन उपकरण के रूप में नहीं, बल्कि एक नियंत्रित प्रणाली के भीतर एक गति घटक के रूप में बेहतर समझा जाता है।
एक और व्यावहारिक लाभ प्रतिस्थापन परिदृश्यों में इसकी प्रासंगिकता है।
जब एक स्थापित फैनुक मशीन पहले से ही इस मोटर वर्ग का उपयोग कर रही होती है, तो एक ही भाग परिवार रखने से अक्सर इंजीनियरिंग जोखिम कम हो जाता है।
यह शाफ्ट फिट, नियंत्रण प्रतिक्रिया और मौजूदा सिस्टम संगतता को बनाए रखने में मदद करता है, जो विशेष रूप से रखरखाव वातावरण में महत्वपूर्ण है जहां डाउनटाइम को कम करना पूरे अक्ष पैकेज को फिर से डिजाइन करने से अधिक महत्वपूर्ण होता है।
अन्य औद्योगिक सर्वो मोटरों की तरह, सही मिलान आवश्यक है। A06B-0147-B077 को उपयुक्त सर्वो सिस्टम के भीतर, संगत ड्राइव और फीडबैक हैंडलिंग के साथ उपयोग किया जाना चाहिए, न कि सीधे-से-लाइन मोटर के रूप में माना जाना चाहिए।
प्रतिस्थापन या कमीशनिंग से पहले, उपयोगकर्ताओं को विद्युत रेटिंग, शाफ्ट कॉन्फ़िगरेशन, माउंटिंग व्यवस्था और समग्र मशीन-साइड संगतता की पुष्टि करनी चाहिए।
सीधी शाफ्ट डिज़ाइन यांत्रिक दृष्टिकोण से महत्वपूर्ण है क्योंकि यह सीधे कपलिंग, संरेखण और स्थापना निरंतरता को प्रभावित करता है।
रेट्रोफिट या मरम्मत कार्य में, शाफ्ट रूप का मिलान अक्सर वोल्टेज या करंट का मिलान करने जितना ही महत्वपूर्ण होता है, खासकर पुराने सीएनसी उपकरणों पर जहां मूल ड्राइव ट्रेन लेआउट बरकरार रहना चाहिए।
Q1. A06B-0147-B077 का उपयोग आमतौर पर किस प्रकार के उपकरणों में किया जाता है?
A06B-0147-B077 का उपयोग आमतौर पर सीएनसी मशीनरी और अन्य औद्योगिक गति प्रणालियों में किया जाता है जहां अक्ष को नियंत्रित प्रतिक्रिया के साथ गति बढ़ाना, धीमा करना और स्थिति बनाए रखना होता है।
व्यावहारिक रूप से, यह इसे फीड अक्षों, स्थानांतरण गतियों, मशीन टूल पोजिशनिंग सेक्शन और अन्य अनुप्रयोगों के लिए उपयुक्त बनाता है जहां गति दोहराव साधारण निरंतर घूर्णन से अधिक महत्वपूर्ण होती है।
क्योंकि इसे A22/2000 वर्ग में एक एसी सर्वो मोटर के रूप में पहचाना जाता है, इसे आम तौर पर एक सामान्य-उद्देश्य वाले प्रतिस्थापन मोटर के बजाय एक मौजूदा फैनुक सर्वो सिस्टम के हिस्से के रूप में चुना जाता है।
Q2. क्या यह एक मानक एसी मोटर है या एक सर्वो मोटर, और यह क्यों मायने रखता है?
यह एक एसी सर्वो मोटर है, और यह अंतर महत्वपूर्ण है। एक मानक एसी मोटर का उपयोग मुख्य रूप से घूर्णी ड्राइव के लिए किया जाता है, जबकि एक सर्वो मोटर का उद्देश्य एक संगत एम्पलीफायर और फीडबैक डिवाइस के साथ एक नियंत्रित गति लूप में काम करना होता है। इस मामले में, A06B-0147-B077 के लिए लिस्टिंग इसे I64 पल्स कोडर फीडबैक के साथ एक सर्वो मोटर के रूप में वर्णित करती है, जिसका अर्थ है कि मोटर उन अनुप्रयोगों के लिए है जहां नियंत्रण प्रणाली को लगातार गति की निगरानी और सुधार करने की आवश्यकता होती है।
यही कारण है कि यहां सही सिस्टम मिलान एक बुनियादी प्रेरण मोटर की तुलना में अधिक महत्वपूर्ण है।
Q3. इस मोटर को प्रतिस्थापन के रूप में ऑर्डर करने से पहले क्या जांचा जाना चाहिए?
सबसे महत्वपूर्ण जांचें भाग संख्या मिलान, मोटर वर्ग, विद्युत विशेषताएँ, शाफ्ट शैली और सर्वो-सिस्टम संगतता हैं। इस मॉडल के लिए, खरीदार आमतौर पर स्थापना से पहले A06B-0147-B077 भाग संख्या, 3-फेज कॉन्फ़िगरेशन, 157 V रेटिंग, 2000 आरपीएम गति वर्ग, 15 A लिस्टिंग और सीधी शाफ्ट निर्माण की पुष्टि करते हैं।
वास्तविक रखरखाव कार्य में, यह केवल मोटर को विद्युत रूप से फिट करने के बारे में नहीं है; यह मूल यांत्रिक कपलिंग, अक्ष प्रतिक्रिया और नियंत्रण व्यवहार को मशीन के मौजूदा सेटअप के जितना संभव हो उतना करीब रखने के बारे में भी है।
यदि मशीन पहले से ही इस फैनुक मोटर परिवार के आसपास बनाई गई है, तो सही प्रतिस्थापन का उपयोग करने से मरम्मत के दौरान अनावश्यक परिवर्तन कम करने में मदद मिलती है।
Q4. औद्योगिक सेवा में सीधी शाफ्ट कॉन्फ़िगरेशन क्यों महत्वपूर्ण है?
शाफ्ट कॉन्फ़िगरेशन सीधे प्रभावित करता है कि मोटर संचालित तंत्र से कैसे जुड़ती है।
एक सीधी शाफ्ट मायने रखती है क्योंकि कपलिंग फिट, संरेखण सटीकता और स्थापना निरंतरता सभी उस यांत्रिक इंटरफ़ेस के सही होने पर निर्भर करते हैं।
सीएनसी और स्वचालन उपकरणों में, भले ही विद्युत रेटिंग सही हो, शाफ्ट शैली में बेमेल होने से असेंबली के दौरान समस्याएं पैदा हो सकती हैं, संरेखण त्रुटि बढ़ सकती है, या मूल ड्राइव ट्रेन में परिवर्तन हो सकते हैं। रखरखाव टीमों के लिए, प्रतिस्थापन कार्य को तेज और अनुमानित रखने के लिए शाफ्ट प्रकार का मिलान अक्सर प्रमुख चरणों में से एक होता है।
Q5. उपयोगकर्ताओं को किन स्थापना और सुरक्षा बिंदुओं को ध्यान में रखना चाहिए?
इस मोटर को सही फैनुक सर्वो सिस्टम के हिस्से के रूप में, लागू एम्पलीफायर, वायरिंग विधि और सुरक्षा प्रथाओं के साथ स्थापित और उपयोग किया जाना चाहिए।
सर्वो मोटरों और एम्पलीफायरों के लिए फैनुक सुरक्षा मार्गदर्शन इस बात पर जोर देता है कि उपयोगकर्ताओं को उपयोग से पहले सुरक्षा सावधानियों को ध्यान से पढ़ना चाहिए, और वर्तमान फैनुक सर्वो साहित्य भी सिस्टम-स्तरीय सुविधाओं जैसे एम्पलीफायर-साइड ब्रेक नियंत्रण और रखरखाव-उन्मुख कनेक्टर डिज़ाइन को उजागर करता है, जो दर्शाता है कि ये मोटर सीधे-से-लाइन मोटरों के बजाय एक मिलान सर्वो आर्किटेक्चर के भीतर संचालित होने के लिए अभिप्रेत हैं।
व्यवहार में, इसका मतलब है कि ग्राउंडिंग, वायरिंग अखंडता, एम्पलीफायर संगतता और समग्र अक्ष-साइड जांच सभी को कमीशनिंग से पहले पुष्टि की जानी चाहिए।
