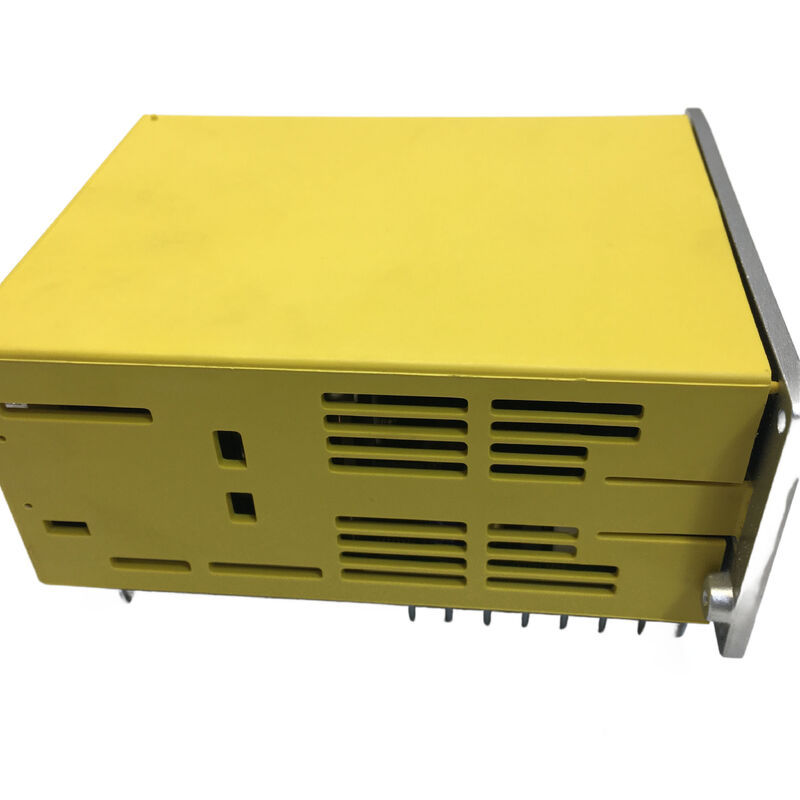

FANUC A06B-6093-H111 एसी सर्वो एम्पलीफायर यूनिट — उत्पाद विवरण

6093 सीरीज़ से: कॉम्पैक्ट सर्वो ड्राइव डिज़ाइन में एक कदम आगे

सभी FANUC सर्वो एम्पलीफायर एक जैसे नहीं बनाए जाते हैं। A06B-6093-H111 FANUC की 6093 सीरीज़ से संबंधित है — एक पीढ़ी जिसने पहले की 6090 लाइन की तुलना में अधिक कॉम्पैक्ट फुटप्रिंट और परिष्कृत थर्मल प्रबंधन लाया। मध्य-पीढ़ी सीएनसी मशीनों पर काम करने वाली रखरखाव टीमों के लिए, यह मायने रखता है। जब कैबिनेट स्पेस सीमित हो या मूल यूनिट को उसी तरह के स्वैप की आवश्यकता हो, तो सीरीज़ को सही ढंग से प्राप्त करना पार्ट नंबर से मेल खाने जितना ही महत्वपूर्ण है।

6093 परिवार के भीतर H111 पदनाम इसे एक सिंगल-एक्सिस एम्पलीफायर कॉन्फ़िगरेशन के रूप में पहचानता है, जिसे मानक करंट-रेंज अनुप्रयोगों में FANUC के अल्फा सीरीज़ सर्वो मोटर्स के साथ सीधे इंटरफ़ेस करने के लिए डिज़ाइन किया गया है। यह FANUC स्थापित बेस के एक विशिष्ट हिस्से के लिए गो-टू रिप्लेसमेंट है — और एक जो नियमित रूप से अच्छे कारण के लिए खोजों में दिखाई देता है।

उत्पाद अवलोकन

संदर्भ में 6093 सीरीज़

FANUC की सर्वो एम्पलीफायर लाइनअप कई प्लेटफ़ॉर्म पीढ़ियों में विकसित हुई है, और 6093 सीरीज़ एक महत्वपूर्ण मध्य मैदान पर कब्जा करती है। इसने अधिक परिष्कृत पीसीबी लेआउट और बेहतर सिग्नल अखंडता के साथ 6090 सीरीज़ को सफल बनाया — उच्च-गति कंटूरिंग अनुप्रयोगों में प्रमुख कारक जहां प्रतिक्रिया विलंबता मायने रखती है। 1990 के दशक के मध्य से लेकर 2000 के दशक की शुरुआत तक उत्पादन लाइनों से शिप की गई मशीनें अक्सर 6093-सीरीज़ इकाइयों का उपयोग करती हैं, जिसका अर्थ है कि आज भी एक बड़ा और सक्रिय स्थापित बेस प्रतिस्थापन स्टॉक पर निर्भर है।

H111 वेरिएंटउस सीरीज़ के भीतर सिंगल-एक्सिस ड्यूटी के लिए स्थित है। यह एक उच्च-वर्तमान इकाई नहीं है और भारी-भरकम स्पिंडल या डुअल-एक्सिस कॉन्फ़िगरेशन के लिए अभिप्रेत नहीं है — उन अनुप्रयोगों के लिए अलग प्रत्यय कोड की आवश्यकता होती है। हालांकि, सही मशीन और एक्सिस असाइनमेंट के लिए, H111 एक सटीक और विश्वसनीय फिट है।नया बनाम प्रयुक्त: सही स्थिति चुनना

नई इकाइयाँ

मूल, फ़ैक्टरी-सील्ड स्थिति में आती हैं। उन्हें लगाया नहीं गया है, संचालित नहीं किया गया है, या किसी भी उत्पादन वातावरण के अधीन नहीं किया गया है। उन सुविधाओं के लिए जहां अपटाइम गारंटी अनुबंध के रूप में महत्वपूर्ण हैं, या जहां प्रश्न में मशीन एक मांग चक्र में थोड़ी सी विफलता के साथ चलती है, नई स्टॉक रूढ़िवादी पसंद है। 12 महीने की वारंटी एक सार्थक कवरेज विंडो प्रदान करती है।प्रयुक्त इकाइयाँ

पूरी तरह से एक अलग प्रस्ताव हैं — और एक व्यावहारिक। डीकमीशन की गई मशीनों या नियंत्रण कैबिनेट अपग्रेड से निकाली गई कई 6093-सीरीज़ एम्पलीफायर में अभी भी पर्याप्त सेवा जीवन शेष है। बिक्री के लिए पेश किए जाने से पहले, प्रयुक्त इकाइयों का निरीक्षण किया जाता है। प्रयुक्त स्टॉक से जुड़ी 3 महीने की वारंटी उनकी स्थिति में उचित विश्वास स्तर को दर्शाती है। बजट-बाधित मरम्मत परिदृश्यों या बैकअप इन्वेंट्री उद्देश्यों के लिए, प्रयुक्त इकाइयाँ बहुत समझ में आती हैं।ऑर्डरिंग लॉजिस्टिक्स

भुगतान

बैंक ट्रांसफर (टी/टी), पेपैल, या वेस्टर्न यूनियन के माध्यम से स्वीकार किया जाता है। USD $500 से कम के ऑर्डर के लिए, पेपैल प्रोसेसिंग लगभग 3.9–4.4% के हैंडलिंग शुल्क के साथ उपलब्ध है। बैंक ट्रांसफर में कोई हैंडलिंग अधिभार नहीं होता है और यह किसी भी ऑर्डर मूल्य के लिए काम करता है।शिपिंग

अधिकांश मामलों में डीएचएल या फेडएक्स के माध्यम से बाहर जाती है, आमतौर पर पुष्टि किए गए भुगतान के 2–4 व्यावसायिक दिनों के भीतर। अंतर्राष्ट्रीय खरीदारों को ध्यान देना चाहिए कि आयात शुल्क, वैट, और सीमा शुल्क प्रसंस्करण शुल्क खरीदार की जिम्मेदारी हैं — यह गंतव्य देश के अनुसार भिन्न होता है। यदि आपके स्थान पर माल ढुलाई प्रतिबंध या सीमित कूरियर उपलब्धता है, तो रूटिंग और लागत की पुष्टि करने के लिए ऑर्डर देने से पहले संपर्क करें।मल्टी-यूनिट ऑर्डर संयुक्त शिपिंग के लिए योग्य हैं। बड़ी मात्रा में पूछताछ के लिए, अलग व्यवस्था की जा सकती है।

वारंटी और वापसी की शर्तें — संक्षिप्त संस्करण

— नई इकाइयाँ: डिलीवरी की तारीख से 12 महीने की वारंटी — प्रयुक्त इकाइयाँ: डिलीवरी की तारीख से 3 महीने की वारंटी — प्राप्ति के बाद उसी दिन या अगले व्यावसायिक दिन किसी भी डिलीवरी क्षति की रिपोर्ट करें — गैर-कार्यात्मक इकाइयों को वापसी के लिए योग्य होने के लिए आगमन के 4 दिनों के भीतर चिह्नित किया जाना चाहिए — वारंटी में गलत स्थापना या डिलीवरी के बाद भौतिक प्रभाव से होने वाली क्षति शामिल नहीं है — खरीदार के मन बदलने या गलत आइटम ऑर्डर करने के लिए रिटर्न स्वीकार नहीं किए जाते हैं — सभी लौटे सामानों में मूल वारंटी लेबल शामिल होना चाहिए, बरकरार और अपरिवर्तित

A06B-6093-H111 का सामान्यतः किन मशीनों में उपयोग किया जाता है?

क्षेत्र अनुभव इस इकाई को अक्सर इसमें रखता है:

FANUC सीरीज़ 16 या 18 नियंत्रण प्रणालियों को चलाने वाले वर्टिकल मशीनिंग सेंटर

• एक्स या जेड एक्सिस पर सिंगल-एक्सिस सर्वो के लिए कॉन्फ़िगर किए गए सीएनसी लेथ और टर्निंग सेंटर
• FANUC-आधारित मोशन कंट्रोल वाली वायर ईडीएम मशीनें
• 1990 के दशक के मध्य से अंत तक प्रमुख जापानी और यूरोपीय ओईएम द्वारा निर्मित बोरिंग और मिलिंग मशीनें
• औद्योगिक रोबोट कंट्रोलर जहां एक एकल सर्वो एक्सिस को स्वतंत्र प्रवर्धन की आवश्यकता होती है
• यदि आपकी मशीन का मौजूदा एम्पलीफायर A06B-6093-H111 लेबल रखता है, तो यह एक सीधा प्रतिस्थापन है। यदि आप FANUC अलार्म से क्रॉस-रेफरेंस कर रहे हैं या मशीन पार्ट्स सूची से यूनिट को देख रहे हैं, तो ऑर्डर करने से पहले मशीन मॉडल और कंट्रोलर संस्करण साझा करने से मिलान की पुष्टि करने में मदद मिलेगी।

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-6093-H111 अन्य एच- प्रत्यय कोड वाले A06B-6093 इकाइयों से कैसे भिन्न है?

6093 सीरीज़ के भीतर, विभिन्न एच-कोड वेरिएंट विभिन्न एक्सिस कॉन्फ़िगरेशन और वर्तमान रेटिंग का प्रतिनिधित्व करते हैं। H111 एक सिंगल-एक्सिस यूनिट है जो मानक-वर्तमान सर्वो मोटर पेयरिंग के लिए उपयुक्त है। अन्य प्रत्यय — जैसे H152 या H158 — अधिक मांग वाले लोड के लिए डुअल-एक्सिस कॉन्फ़िगरेशन या उच्च वर्तमान रेटिंग को कवर करते हैं। एक वेरिएंट को दूसरे के साथ स्वैप करने की अनुशंसा नहीं की जाती है जब तक कि आपने पुष्टि नहीं कर ली हो कि मोटर रेटिंग, वर्तमान आवश्यकताएं और एक्सिस असाइनमेंट संरेखित हैं। ऑर्डर करने से पहले हमेशा मौजूदा यूनिट के लेबल को क्रॉस-चेक करें।

Q2: A06B-6093-H111 को "सिंगल-एक्सिस" एम्पलीफायर के रूप में वर्णित किया गया है — क्या इसका मतलब है कि यह केवल एक मोटर को नियंत्रित कर सकता है?

सही। H111 एक सिंगल-एक्सिस एम्पलीफायर है, जिसका अर्थ है कि यह एक एक्सिस पर एक सर्वो मोटर चलाता है। यह डिजाइन द्वारा जानबूझकर है — कई FANUC सीएनसी आर्किटेक्चर में, प्रत्येक एक्सिस में एक समर्पित एम्पलीफायर मॉड्यूल होता है बजाय एक मल्टी-एक्सिस यूनिट साझा करने के। यह दृष्टिकोण दोष अलगाव को सरल बनाता है: यदि एक एक्सिस में सर्वो अलार्म विकसित होता है, तो अन्य एक्सिस ड्राइव स्तर पर प्रभावित नहीं होते हैं। यह प्रतिस्थापन को भी अधिक सीधा बनाता है, क्योंकि प्रत्येक मॉड्यूल को स्वतंत्र रूप से स्वैप किया जा सकता है।

Q3: मेरा सीएनसी उस एक्सिस पर एक सर्वो अलार्म दिखा रहा है जहां यह एम्पलीफायर स्थित है। क्या मुझे पहले A06B-6093-H111 को बदलना चाहिए?

निदान के बिना सीधे एम्पलीफायर प्रतिस्थापन पर कूदने से अनावश्यक व्यय हो सकता है। FANUC सर्वो अलार्म — विशेष रूप से SV0401, SV0447, या एक्सिस-विशिष्ट वर्तमान अलार्म — एम्पलीफायर, मोटर वाइंडिंग, एनकोडर, या फीडबैक केबल से उत्पन्न हो सकते हैं। एक अच्छा पहला कदम फीडबैक केबल कनेक्शन का निरीक्षण करना और मोटर को दिखाई देने वाली क्षति की जांच करना है। यदि एक ज्ञात-अच्छे मोटर को स्वैप करने से अलार्म साफ नहीं होता है, और केबलिंग की जांच की जाती है, तो एम्पलीफायर प्राथमिक संदिग्ध बन जाता है। एक योग्य FANUC सेवा तकनीशियन किसी भी हिस्से को ऑर्डर करने से पहले गलती का पता लगाने के लिए सीएनसी स्क्रीन पर डायग्नोस्टिक डेटा की व्याख्या भी कर सकता है।

Q4: क्या मैं इस एम्पलीफायर का उपयोग FANUC बीटा सीरीज़ सर्वो मोटर्स के साथ कर सकता हूं, या केवल अल्फा सीरीज़ के साथ?

A06B-6093-H111 मुख्य रूप से FANUC के अल्फा सीरीज़ सर्वो मोटर पेयरिंग से जुड़ा है। बीटा सीरीज़ मोटर्स आमतौर पर FANUC की बीटा सीरीज़ ड्राइव फ़ैमिली से अलग, कम लागत वाले एम्पलीफायर मॉड्यूल का उपयोग करते हैं। बीटा सीरीज़ मोटर के साथ अल्फा सीरीज़ एम्पलीफायर का उपयोग करना एक मानक कॉन्फ़िगरेशन नहीं है और पैरामीटर बेमेल या परिचालन समस्याएं पैदा कर सकता है। यदि आपकी मशीन बीटा सीरीज़ मोटर्स का उपयोग करती है, तो कृपया ऑर्डर करने से पहले सटीक ड्राइव मॉडल की पुष्टि करें — सही यूनिट पूरी तरह से एक अलग एम्पलीफायर फ़ैमिली से हो सकती है।

Q5: क्या यूनिट स्थापित होने के बाद उम्मीद के मुताबिक प्रदर्शन नहीं करने पर आप कोई बिक्री के बाद सहायता प्रदान करते हैं?

वारंटी अवधि के भीतर, हम मामले-दर-मामले आधार पर रिपोर्ट किए गए मुद्दों को संभालते हैं। यदि यूनिट सामान्य ऑपरेटिंग और इंस्टॉलेशन स्थितियों के तहत पुष्टि की गई डिलीवरी के 4 दिनों के भीतर गैर-कार्यात्मक पाई जाती है, तो वापसी या प्रतिस्थापन की व्यवस्था की जा सकती है। उन मुद्दों के लिए जो स्थापना के बाद लेकिन वारंटी विंडो के भीतर सामने आते हैं, कृपया अलार्म कोड, स्थापना विवरण और दोष के विवरण के साथ संपर्क करें। यह हमें यह आकलन करने की अनुमति देता है कि क्या मुद्दा उत्पाद से संबंधित है या सर्वो सिस्टम में किसी अन्य चर से जुड़ा है। हम कमीशनिंग समस्याओं के जोखिम को कम करने के लिए स्थापना से पहले तकनीकी प्रश्नों को स्पष्ट करने में भी मदद करने में प्रसन्न हैं।
