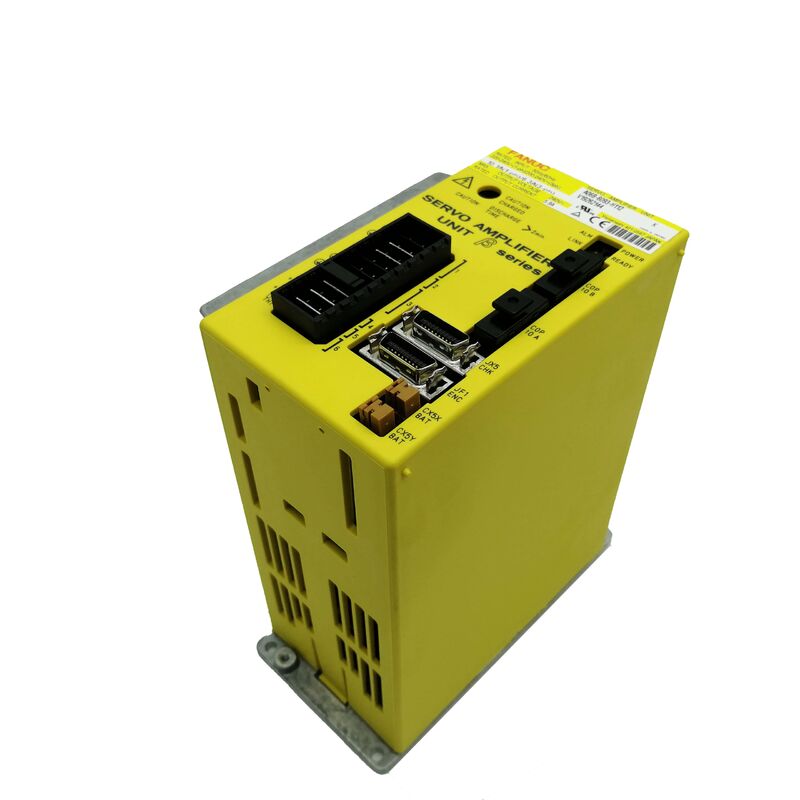

FANUC A06B-6093-H112 — बीटा SVU-20 FSSB, ऑन-बोर्ड पैरामीटर स्टोरेज के साथ मिड-रेंज स्टैंडअलोन ड्राइव

गलत करंट क्लास चुनना 6093 सीरीज़ में सबसे अधिक टाली जा सकने वाली सोर्सिंग गलती है। SVU-20 और SVU-40 शारीरिक रूप से समान हैं, एक ही जगह पर माउंट होते हैं, और एक ही FSSB फाइबर ऑप्टिक इंटरफ़ेस पर चलते हैं — लेकिन वे जिन मोटरों को चलाते हैं वे अलग हैं, और करंट हेडरूम इंटरचेंजेबल नहीं है। A06B-6093-H112 SVU-20 यूनिट है: 5.9A रेटेड आउटपुट, 6093 FSSB रेंज में मिड-पॉइंट, और बीटा मोटर क्लास के लिए सही विकल्प जिससे यह मेल खाता है।

इस यूनिट के बारे में एक दूसरी बात है जो हर रिप्लेसमेंट जॉब को प्रभावित करती है, और इसे मिस करना आसान है:6093 बीटा सीरीज़ में पैरामीटर ड्राइव में ही स्टोर किए जाते हैं, सीएनसी में नहीं। जब यह यूनिट फेल हो जाती है और इसे स्वैप करने की आवश्यकता होती है, तो सर्वो पैरामीटर पुराने यूनिट के साथ बाहर चले जाते हैं जब तक कि उन्हें पहले से सेव न किया गया हो। ऑर्डर करने से पहले इसे समझना पार्ट नंबर की पुष्टि करने जितना ही महत्वपूर्ण है।सैंडे इलेक्ट्रिक नए और निरीक्षण-उपयोग किए गए दोनों स्थितियों में A06B-6093-H112 का स्टॉक रखता है, जिसमें 0–3 कार्य दिवसों में विश्वव्यापी डिस्पैच होता है।

6093 FSSB करंट लैडर में SVU-20

6093 सीरीज़ के H11x FSSB सब-फ़ैमिली में चार आउटपुट टियर शामिल हैं, प्रत्येक एक अलग बीटा (और छोटे अल्फा) सर्वो मोटर क्लास से मेल खाता है:

H111 — SVU-4

— सबसे छोटा, न्यूनतम-लोड अनुप्रयोगों में सबसे हल्के बीटा मोटरों के लिएH112 — SVU-20
— मिड-लो रेंज, 5.9A रेटेड, 20-क्लास में बीटा मोटरों के लिएH113 — SVU-40
— मिड-हाई रेंज, 12.5A रेटेड, 40-क्लास में बीटा मोटरों के लिएH114 — SVU-80
— उच्चतम करंट, 15A रेटेड, सबसे भारी बीटा मोटरों के लिएH112 SVU-20 विशेष रूप से मिड-लो क्लास में FANUC बीटा मोटरों से मेल खाता है: b2/3000, b3/3000, और समान मोटर जो हल्के-लोड सहायक अक्षों पर दिखाई देते हैं। ये आमतौर पर छोटे रोटरी इंडेक्सर, हल्के ATC तंत्र, या कॉम्पैक्ट मशीन टूल्स पर द्वितीयक पोजिशनिंग अक्ष होते हैं — अक्ष जहां टॉर्क और जड़ता की आवश्यकताएं 40-क्लास तक बढ़ने को उचित नहीं ठहराती हैं।

H112 के लिए डिज़ाइन की गई स्थिति में H113 (SVU-40) का उपयोग करने से अधिकांश मामलों में कुछ भी नुकसान नहीं होगा, लेकिन यह एक ओवर-स्पेसिफिकेशन है। H111 (SVU-4) का उपयोग अंडर-स्पेसिफाइड होगा और ओवरकरंट अलार्म उत्पन्न करेगा। H112 उन मशीनों के लिए सही यूनिट है जहां एक्सिस ड्राइव की स्थिति SVU-20 करंट क्षमता के आसपास डिज़ाइन की गई थी।

"ड्राइव में स्टोर किए गए पैरामीटर" का वास्तव में क्या मतलब है

अधिकांश FANUC सर्वो सिस्टम अनुभव अल्फा SVM सीरीज़ से जुड़ा होता है, जहाँ सर्वो पैरामीटर सीएनसी के पैरामीटर मेमोरी में रहते हैं। एक फेल SVM मॉड्यूल को बदलें और पैरामीटर सीएनसी में बने रहते हैं — नया मॉड्यूल पहले इनिशियलाइज़ेशन पर उन्हें उठाता है।

6093 बीटा SVU सीरीज़ अलग तरह से काम करती है। इन यूनिट्स में, सर्वो एक्सिस पैरामीटर ड्राइव में ही रखे जाते हैं। जब आप पुराने ड्राइव को हटाते हैं, तो पैरामीटर सेट उसके साथ चला जाता है। पैरामीटर को पहले से रिस्टोर किए बिना एक नया H112 स्थापित करने का मतलब है कि पैरामीटर सेट को नए यूनिट में वापस लिखे जाने तक एक्सिस सही ढंग से व्यवहार नहीं करेगा।

बैकअप और रिस्टोर प्रक्रिया सीएनसी सीरीज़ पर निर्भर करती है। 16i, 18i, 21i, 20i, और PowerMate-iD/iH परिवारों के कंट्रोलर के लिए, पैरामीटर को सीएनसी के मेनू में Power Mate CNC Manager (PMM) फ़ंक्शन के माध्यम से सहेजा और रिस्टोर किया जाता है। इस प्रक्रिया को नियंत्रित करने वाले प्रमुख PMM पैरामीटर में पैरामीटर 960.0 (SLV — प्रदर्शित दासों की संख्या), 960.1 और 960.2 (MD1/MD2 — पैरामीटर इनपुट/आउटपुट के लिए गंतव्य), और 960.3 (PMN — PMM सक्षम/अक्षम स्थिति) शामिल हैं। मूल H112 को हटाने से पहले, पैरामीटर बैकअप को या तो सीएनसी के पार्ट प्रोग्राम स्टोरेज में या मेमोरी कार्ड में लिखा जाना चाहिए, जो MD1/MD2 सेटिंग पर निर्भर करता है।

यह H112 के लिए अद्वितीय नहीं है — यह सभी 6093 बीटा SVU यूनिट्स पर लागू होता है। लेकिन इसे स्पष्ट रूप से बताना उचित है क्योंकि यह वह कदम है जिसे इंजीनियर अक्सर छोड़ देते हैं जो अल्फा SVM मॉड्यूल को बदलने के आदी हैं और मानते हैं कि वही नियम लागू होते हैं।

H112 बनाम H102: SVU-20 इंटरफ़ेस स्प्लिट

SVU-20 करंट क्लास 6093 सीरीज़ में दो बार दिखाई देता है, इंटरफ़ेस प्रकार द्वारा विभाजित। H112 FSSB का उपयोग करता है — वही फाइबर ऑप्टिक सर्वो बस जो FANUC के अल्फा सीरीज़ में उपयोग की जाती है। H102 टाइप बी का उपयोग करता है — एक अलग इंटरफ़ेस प्रोटोकॉल, जिसे कभी-कभी कुछ FANUC दस्तावेज़ों में PWM इंटरफ़ेस भी कहा जाता है।

दोनों सिंगल-एक्सिस स्टैंडअलोन SVU-20 यूनिट हैं जिनमें समान करंट रेटिंग और समान बिल्ट-इन पावर सप्लाई आर्किटेक्चर है। भौतिक आयाम समान हैं। लेकिन कम्युनिकेशन केबल अलग है, कनेक्टर व्यवस्था अलग है, और सीएनसी कॉन्फ़िगरेशन स्थापित यूनिट के इंटरफ़ेस प्रकार से मेल खाना चाहिए।

यदि उस एक्सिस पोजीशन के लिए मशीन की सर्वो केबल एक ऑप्टिकल फाइबर (TOCP200 प्रकार) है, तो रिप्लेसमेंट H112 होना चाहिए। यदि यह टाइप बी के लिए एक इलेक्ट्रिकल इंटरफ़ेस केबल है, तो यूनिट H102 है। गलत इंटरफ़ेस प्रकार स्थापित करने से पावर-अप पर तत्काल कम्युनिकेशन फॉल्ट होता है और एक्सिस काम नहीं करेगा। ऑर्डर देने से पहले ड्राइव कनेक्शन पॉइंट पर केबल प्रकार की पुष्टि करें।

तकनीकी विशिष्टताएँ

पैरामीटर

SVU-20 हल्की सहायक एक्सिस को ड्राइव करती है — एक्सिस जो लगातार चलने के बजाय रुक-रुक कर चलती हैं। एक रोटरी इंडेक्सर जो प्रति पार्ट साइकिल एक बार चलता है, या एक ATC जो प्रत्येक टूल चेंज पर कुछ सेकंड के लिए सक्रिय होता है, पूरे दिन चलने वाली प्राथमिक मशीनिंग एक्सिस की तुलना में बहुत कम परिचालन घंटे जमा करता है। यह उपयोग पैटर्न का मतलब है कि डीकमीशन की गई मशीनों से प्राप्त प्रयुक्त यूनिट अक्सर वास्तव में अच्छी स्थिति में होती हैं, जिसमें पावर घटकों पर सीमित टूट-फूट होती है।

नई-पुरानी-स्टॉक H112 यूनिट्स वास्तविक अप्रयुक्त FANUC उत्पाद हैं और 12 महीने की वेयरहाउस वारंटी के साथ आती हैं — अधिकतम विश्वसनीयता मार्जिन या आगामी लंबी रखरखाव अंतराल को प्राथमिकता देने के लिए सही विकल्प।

प्रयुक्त निरीक्षण की गई यूनिट्स 3 महीने की वारंटी के साथ आती हैं और लागत-संवेदनशील मरम्मत, बैकअप इन्वेंट्री, या उन स्थितियों के लिए एक व्यावहारिक विकल्प का प्रतिनिधित्व करती हैं जहां मशीन की नियोजित जीवनकाल नई स्टॉक के प्रीमियम को उचित नहीं ठहराती है।

ऑर्डर करने से पहले दोनों स्थितियों पर वर्तमान उपलब्धता की पुष्टि करने के लिए हमसे संपर्क करें।

ऑर्डरिंग, भुगतान और शिपिंग

DHL और FedEx के माध्यम से विश्वव्यापी डिस्पैच

0–3 कार्य दिवसपुष्टि भुगतान के भीतर। कई आइटमों पर संयुक्त शिपिंग उपलब्ध है।भुगतान:

बैंक ट्रांसफर (T/T) — सभी ऑर्डर मूल्य

• पेपैल — $500 तक के ऑर्डर
• वेस्टर्न यूनियन — सभी ऑर्डर मूल्य
• आयात शुल्क और स्थानीय कर गंतव्य पर खरीदार की जिम्मेदारी है।

वारंटी और रिटर्न

स्थिति

4 दिनों के भीतरगैर-कार्यात्मक पुष्टि होने पर यूनिट्स के लिए रिटर्न स्वीकार किए जाते हैं। यूनिट को मूल स्थिति में वारंटी लेबल बरकरार रखते हुए वापस किया जाना चाहिए; रिटर्न शिपिंग खरीदार के खर्च पर है। वारंटी में गलत इंस्टॉलेशन, गलत मोटर पेयरिंग, या डिलीवरी के बाद भौतिक क्षति के कारण होने वाली क्षति शामिल नहीं है।अक्सर पूछे जाने वाले प्रश्न

Q1: H112 और H102 दोनों SVU-20 रेटेड हैं — क्या मैं एक को दूसरे के स्थान पर उपयोग कर सकता हूँ?

नहीं। SVU-20 करंट क्लास और समान रेटेड आउटपुट करंट 5.9A साझा करने के बावजूद, H112 और H102 मौलिक रूप से भिन्न संचार इंटरफ़ेस का उपयोग करते हैं। H112 FSSB ऑप्टिकल फाइबर के माध्यम से सीएनसी से जुड़ता है; H102 टाइप बी इंटरफ़ेस (इलेक्ट्रिकल सीरियल कनेक्शन) का उपयोग करता है। ये इंटरफ़ेस अलग-अलग कनेक्टर, अलग-अलग केबल प्रकार और अलग-अलग सीएनसी कॉन्फ़िगरेशन पैरामीटर का उपयोग करते हैं। FSSB के लिए वायर्ड स्थिति में H102 स्थापित करना, या इसके विपरीत, तत्काल कम्युनिकेशन फॉल्ट का परिणाम होता है — सीएनसी ड्राइव को नहीं पहचानेगा। ऑर्डर देने से पहले, ड्राइव माउंट स्थिति पर केबल प्रकार की भौतिक रूप से पहचान करें: ऑप्टिकल फाइबर का मतलब H112 है; इलेक्ट्रिकल टाइप बी केबल का मतलब H102 है। मूल फेल यूनिट पर लेबल, यदि अभी भी दिखाई दे रहा है, तो इंटरफ़ेस प्रकार भी बताएगा।Q2: मैंने सुना है कि बीटा SVU ड्राइव आंतरिक रूप से पैरामीटर स्टोर करते हैं। एक रिप्लेसमेंट जॉब के लिए इसका वास्तव में क्या मतलब है?

इसका मतलब है कि एक्सिस सर्वो पैरामीटर — ट्यूनिंग डेटा जो ड्राइव को बताता है कि उसके विशिष्ट मोटर के साथ कैसे व्यवहार करना है — H112 यूनिट के अंदर नॉन-वोलेटाइल मेमोरी में स्टोर किए जाते हैं, न कि सीएनसी कंट्रोलर में। जब मूल ड्राइव को हटाया जाता है, तो वे पैरामीटर उसके साथ चले जाते हैं जब तक कि उन्हें पहले बैकअप न किया गया हो। पैरामीटर को सेव करने के लिए, सीएनसी को ड्राइव से कनेक्ट होना चाहिए जब वह अभी भी चालू हो (या कम से कम पावर हो), और बैकअप सीएनसी मेनू में Power Mate CNC Manager फ़ंक्शन के माध्यम से किया जाता है। बैकअप को सीएनसी के पार्ट प्रोग्राम स्टोरेज या मेमोरी कार्ड में सेव किया जा सकता है जो पैरामीटर गंतव्य सेटिंग पर निर्भर करता है। एक बार नया H112 स्थापित और पावर हो जाने के बाद, सेव किए गए पैरामीटर को उसी PMM इंटरफ़ेस के माध्यम से नए यूनिट में वापस लिखा जाता है। इस बैकअप स्टेप को छोड़ने का मतलब है कि एक्सिस या तो सही ढंग से इनिशियलाइज़ नहीं होगा या स्वैप के बाद गलत ट्यूनिंग के साथ चलेगा, जिसके लिए मशीन के दस्तावेज़ों से मैन्युअल री-पैरामीटराइजेशन की आवश्यकता होगी।Q3: एक रिप्लेसमेंट H112 स्थापित करने के बाद, एक्सिस सही ढंग से होम होता है लेकिन पहले की तुलना में काफी अधिक कंपन के साथ चलता है। संभावित कारण क्या है?

अधिकांश मामलों में, यह इंगित करता है कि सर्वो पैरामीटर नए यूनिट में सफलतापूर्वक स्थानांतरित नहीं किए गए थे, या पुराने बैकअप से रिस्टोर किए गए थे। H112 को डिफ़ॉल्ट पैरामीटर के साथ फ़ैक्टरी-ट्यून किया गया है जो मशीन की एक्सिस की विशिष्ट मोटर, लोड जड़ता और यांत्रिक विशेषताओं से मेल नहीं खा सकता है। एक्सिस को सुचारू रूप से चलाने के लिए सर्वो लूप गेन — विशेष रूप से वेलोसिटी लूप गेन और पोजीशन लूप गेन — मूल ट्यून किए गए मानों से मेल खाना चाहिए। वर्तमान सक्रिय पैरामीटर को सेव किए गए बैकअप से जांचें: वेलोसिटी लूप प्रोपोर्शनल गेन (पैरामीटर 2021), इंटीग्रल गेन (2022), और पोजीशन लूप गेन (विशिष्ट 16i/18i सिस्टम में 2084) में विसंगतियां रिप्लेसमेंट के बाद कंपन के सबसे आम स्रोत हैं। यदि कोई पैरामीटर बैकअप मौजूद नहीं है, तो मशीन के दस्तावेज़ों की पैरामीटर सूची संदर्भ है, या एक प्रशिक्षित FANUC सेवा इंजीनियर एक्सिस को स्क्रैच से फिर से ट्यून कर सकता है।Q4: मेरी मशीन 16i सीएनसी का उपयोग करती है। पैरामीटर रिस्टोर के बाद, PMM स्क्रीन एक्सिस दिखाती है लेकिन "स्लेव पैरामीटर मैच नहीं" प्रकार की चेतावनी दर्शाती है। क्या ड्राइव खराब है?

जरूरी नहीं। यह चेतावनी आम तौर पर इसका मतलब है कि नए स्थापित ड्राइव में कुछ पैरामीटर सीएनसी की अपेक्षाओं से मेल नहीं खाते हैं, जो अंतिम ज्ञात ड्राइव स्थिति के अपने संग्रहीत रिकॉर्ड पर आधारित हैं। यह तब हो सकता है जब: बैकअप उस बिंदु पर लिया गया था जब ड्राइव को अंतिम बार ट्यून किया गया था; रिप्लेसमेंट ड्राइव में थोड़ा अलग फर्मवेयर रिवीजन है जिसने कुछ पैरामीटर रेंज बदल दी हैं; या रिस्टोर प्रक्रिया केवल आंशिक रूप से पूरी हुई है। पहला कदम यह सत्यापित करना है कि पूर्ण पैरामीटर सेट नए यूनिट में लिखा गया था — PMM रिस्टोर प्रक्रिया के माध्यम से वापस जाएं और पुष्टि करें कि प्रत्येक पैरामीटर समूह बिना किसी त्रुटि संदेश के स्वीकार किया गया था। यदि विशिष्ट पैरामीटर के लिए बेमेल बना रहता है, तो चेतावनी में दिखाए गए मानों की मशीन के मूल कमीशनिंग दस्तावेज़ों से तुलना करें और उन्हें मैन्युअल रूप से ठीक करें। इस प्रकार की विसंगति पैरामीटर सुधार के माध्यम से हल की जाती है और नए यूनिट में हार्डवेयर दोष का संकेत नहीं देती है।Q5: क्या एक उच्च-रेटेड FSSB यूनिट — जैसे, H113 (SVU-40) — का उपयोग H112 स्थिति के लिए एक अस्थायी स्टैंडबाय के रूप में करना संभव है यदि एक सही H112 तुरंत उपलब्ध न हो?

विद्युत रूप से, एक H113 20-क्लास बीटा मोटर को नुकसान पहुंचाए बिना ड्राइव कर सकता है — ड्राइव में मोटर की मांग से अधिक करंट हेडरूम होता है, और मोटर ड्राइव की क्षमता से अधिक नहीं खींचेगा, चाहे वह कितना भी डिलीवर करने में सक्षम हो। हालांकि, सीएनसी की सर्वो एम्पलीफायर पहचान प्रणाली इनिशियलाइज़ेशन के दौरान FSSB पर ड्राइव के आईडी डेटा को पढ़ती है, और यदि ड्राइव की अधिकतम करंट विशिष्टता सीएनसी एक्सिस के लिए कॉन्फ़िगरेशन से मेल नहीं खाती है, तो अलार्म 466 (मोटर/एम्प कॉम्बिनेशन एरर) ट्रिगर हो सकता है, जिससे एक्सिस सक्षम होने से रोका जा सकता है। क्या ऐसा होता है यह इस बात पर निर्भर करता है कि विशिष्ट सीएनसी संस्करण मोटर-एम्पलीफायर संयोजन जांच को कितनी सख्ती से लागू करता है। व्यवहार में, एक अस्थायी प्रतिस्थापन कभी-कभी बुनियादी पोजिशनिंग परीक्षणों के लिए काम करता है, लेकिन यह एक प्रमाणित संगत स्वैप नहीं है और इसे स्थायी समाधान के रूप में नहीं माना जाना चाहिए। प्रयास करने से पहले अपने सीएनसी पैरामीटर के साथ पुष्टि करें; यदि अलार्म 466 दिखाई देता है, तो एक्सिस तब तक सक्षम नहीं होगा जब तक कि सही रेटेड H112 स्थापित न हो जाए।उपलब्धता और मूल्य निर्धारण के लिए संपर्क करें:
