| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6096-H101 |
एक सीधा कारण है कि क्यों A06B-6096-H101 अभी भी नियमित मांग को देखता है भले ही यह न तो नवीनतम है और न ही सबसे शक्तिशाली ड्राइव FANUC कभी बनाया हैःइसके लिए डिज़ाइन की गई मशीनें अभी भी चल रही हैं.
FANUC 16i, 18i के साथ निर्मित ऊर्ध्वाधर मशीनिंग केंद्र, टर्न और पीसने वाली मशीनें,और 21i नियंत्रकों और उनके 30i / 31i उत्तराधिकारियों इस एम्पलीफायर अक्षों है कि वर्षों के लिए विश्वसनीय रूप से चक्र किया गया है पर डाल दियाकभी-कभी दशकों तक।
जब एक अंततः विफल हो जाता है, एक संगत प्रतिस्थापन जल्दी खोजने के लिए क्या मायने रखता है।

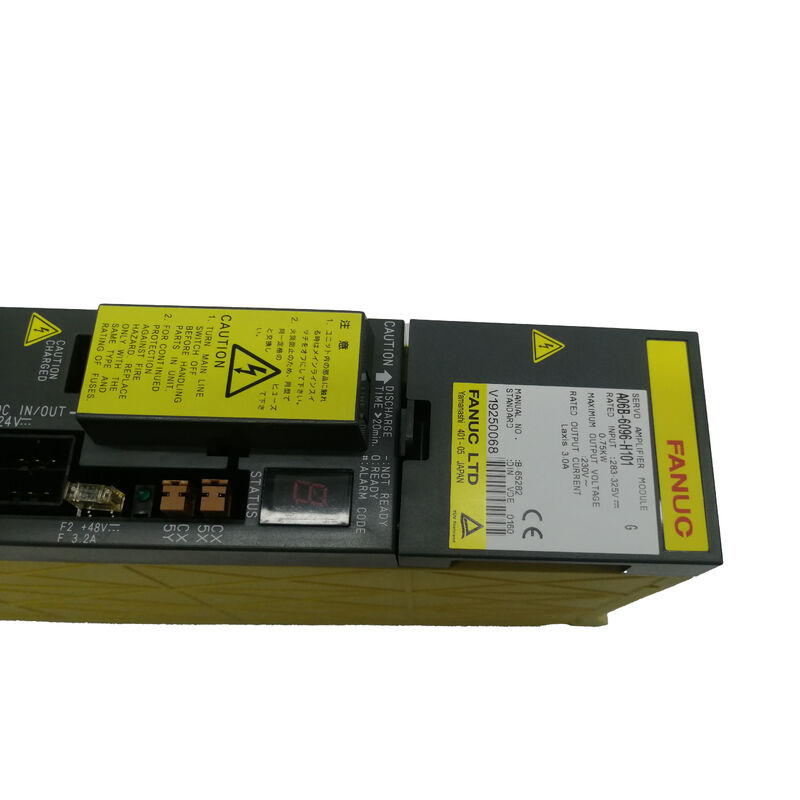

H101 को नामित किया गया हैएसवीएम1-12FANUC की 6096 अल्फा श्रृंखला में एक एकल-अक्षीय मॉड्यूल 230V पर 3.0A के नामित आउटपुट को संभालता है, जिसे छोटी मशीनों पर हल्के अक्ष भार के लिए आकार दिया गया है।Sande इलेक्ट्रिक इस मॉड्यूल को नई और इस्तेमाल की गई (निरीक्षण) दोनों स्थितियों में रखता है, दुनिया भर में शिपिंग के साथ 0 ¢ 3 कार्य दिवसों में.
यह समझने के लिए कि 6096 श्रृंखला को अलग क्या बनाता है, यह जानने में मदद करता है कि यह FANUC के सर्वो एम्पलीफायर इतिहास में कहां बैठता है।
6096 से पहले, सीएनसी उपयोग के लिए FANUC का मानक अल्फा सर्वो मॉड्यूल6079 श्रृंखला6079 एक पारंपरिक धारा आधारित इंटरफेस के माध्यम से सीएनसी के साथ संवाद करता था ∙ सीएनसी सर्वो कार्ड और एम्पलीफायर के बीच विद्युत संकेतों को तांबे की तारों के माध्यम से ले जाया जाता था।
यह विश्वसनीय रूप से काम करता था, लेकिन जैसे-जैसे सीएनसी प्रणाली अधिक मांग बनती गई और बहु-अक्ष विन्यास आम हो गए, एनालॉग इंटरफेस की वायरिंग जटिलता और संचार बैंडविड्थ सीमित कारक बन गए।
6096 श्रृंखला ने 6079 की जगह एक मौलिक परिवर्तन के साथ लीः सर्वो संचार इंटरफ़ेस कोएफएसएसबी फाइबर ऑप्टिक सीरियल सर्वो बससीएनसी और प्रत्येक ड्राइव मॉड्यूल के बीच डेटा अब विद्युत कंडक्टरों के बजाय ऑप्टिकल फाइबर पर चलता है।
शोर प्रतिरक्षा में सुधार होता है, संचार की गति बढ़ जाती है और सीएनसी रैक और ड्राइव कैबिनेट के बीच वायरिंग काफी सरल हो जाती है।
FANUC ने इस संक्रमण को जानबूझकर निरंतरता को ध्यान में रखते हुए किया। भौतिक मॉड्यूल आयाम, डीसी बस वास्तुकला, बिजली आपूर्ति आवश्यकताएं और यहां तक कि मॉडल नामकरण सम्मेलन (SVM1, SVM2),एसवीएम3 एकल, दोहरी और तीन-अक्ष के लिए) 6079 से ले जाया गया।
वर्तमान एसवीएम के लिए ₹ 6079 और एफएसएसबी एसवीएम के लिए ₹ 6096 में अंतर तकनीकी मार्कर है,लेकिन परिचालन 6096 मॉड्यूल का उपयोग कर मशीनों 6079 का उपयोग किया है कि उन लोगों के लिए बहुत समान दिखते हैं.
6096 ने 6117 अल्फा आई श्रृंखला के आने तक इस स्थिति पर कब्जा कर लिया, जिसमें एचआरवी 3 वर्तमान नियंत्रण और एक पतला मॉड्यूल फॉर्म कारक था।
6096 एचआरवी3 का समर्थन करता है, बशर्ते कि सही मिलान बोर्ड संयोजन फिट हो, लेकिन यह क्षमता ओवरलैप की सीमा है। संरचनात्मक रूप से, 6096 पिछली पीढ़ी से संबंधित है।
6096 एकल-अक्ष श्रेणी के भीतर, H101 प्रवेश मॉडल है।
परिवार में वर्तमान पैमाने SVM1-12 (H101, 3A आउटपुट) से SVM1-20, SVM1-40S/L, SVM1-80, SVM1-130, SVM1-240 तक चलता है,एसवीएम1-360 तक की एक विस्तृत श्रृंखला जो कॉम्पैक्ट टर्नों पर छोटे स्थिति अक्षों से लेकर बड़े मशीनिंग केंद्रों पर भारी भार वाले प्राथमिक अक्षों तक सब कुछ कवर करती है.
एसवीएम1-12 को मशीन के निर्माण के समय छोटे अल्फा सर्वो मोटर्स से जोड़ा गया था। आमतौर पर अल्फा ए1/3000 या ए2/2000 जैसे मॉडल।
ये मोटर्स सहायक अक्षों, लघु-यात्रा अक्षों और स्थान निर्धारण अक्षों को उन मशीनों पर चलाते हैं जहां यांत्रिक भार मध्यम होता है।
एक 3A निरंतर रेटेड ड्राइव उन कर्तव्यों के लिए पर्याप्त है, और इसके स्थान पर एक उच्च रेटेड मॉड्यूल चलाना हानिकारक नहीं है,लेकिन यह अनावश्यक है और आम तौर पर एक ही स्लॉट आकार के लिए विन्यस्त एक स्टॉक आइटम के रूप में अनुपलब्ध है.
| पैरामीटर | विवरण |
|---|---|
| भाग संख्या | A06B-6096-H101 |
| जिसे | A06B6096H101 |
| FANUC नामकरण | SVM1-12 (अल्फा सर्वो मॉड्यूल) |
| श्रृंखला | FANUC 6096 अल्फा एफएसएसबी |
| अक्ष गणना | एकल अक्ष |
| नामित इनपुट | २८३३२५ वी डीसी, ०.७५ किलोवाट |
| नामित आउटपुट करंट | 3.0 ए |
| नामित आउटपुट वोल्टेज | 230V AC |
| नियंत्रण इंटरफ़ेस | एफएसएसबी (फाइबर ऑप्टिक सीरियल सर्वो बस) |
| एचआरवी सहायता | एचआरवी3 सक्षम (मिश्रित ए16बी-2202-074एक्स + ए20बी-2100-054एक्स बोर्डों के साथ) |
| आंतरिक वायरिंग बोर्ड | A16B-2202-0740 (बाद का संस्करण) |
| आंतरिक नियंत्रण पीसीबी | A20B-2100-0540 (अंतिम) / A20B-2100-0250 (प्रारंभिक) |
| संगत मोटर | अल्फा ए1/3000, ए2/2000 और समकक्ष अल्फा श्रृंखला एसी सर्वो मोटर |
| संगत सीएनसी | FANUC 16i, 18i, 21i; 30i, 31i, 32i श्रृंखला |
| बिजली की आपूर्ति की आवश्यकता | अल्फा पीएस या एआईपीएस (200 वी श्रृंखला) डीसी बस |
| ऑपरेटिंग आवृत्ति | 50 / 60 हर्ट्ज |
| ऑपरेटिंग तापमान | 0°C से 55°C |
| वजन | लगभग 2.27 किलोग्राम |
| निर्माता | FANUC, जापान |
| प्रमाणन | सीई |
| उपलब्ध स्थिति | नया / प्रयुक्त (निरीक्षण) |
| एमओक्यू | 1 टुकड़ा |
| दैनिक आपूर्ति क्षमता | 100 पीसी तक |
| प्रेषण | पुष्टि किए गए भुगतान से 3 कार्यदिवस |
| पैकेजिंग | मूल पैकेजिंग |
इस्तेमाल किए गए H101 को ऑर्डर करने से पहले एक विवरण जानने योग्य हैः A06B-6096-H101 को दो अलग-अलग आंतरिक बोर्ड कॉन्फ़िगरेशन में निर्मित किया गया था।
प्रारंभिक इकाइयों ने A20B-2100-0250 नियंत्रण पीसीबी का उपयोग किया; बाद के उत्पादन में A20B-2100-0540 पर स्विच किया गया। दोनों एक ही नियंत्रण वास्तुकला हैं लेकिन विभिन्न बोर्ड संशोधन हैं।
सरल मॉड्यूल प्रतिस्थापन के लिए, यह अंतर शायद ही कभी मायने रखता है - पूरे मॉड्यूल को एक इकाई के रूप में प्रतिस्थापित किया जाता है।
जहां यह प्रासंगिक हो जाता है, वह घटक स्तर की मरम्मत में हैः यदि किसी ने किसी इकाई में केवल नियंत्रण बोर्ड को बदल दिया है, तो बोर्ड संशोधन से वायरिंग बोर्ड की अपेक्षाओं के अनुरूप होना चाहिए।
असंगत संशोधन युग्मनों से मिश्रित बोर्ड संयोजन झूठी अलार्म स्थितियों का उत्पादन कर सकते हैं।
हमारे पास से प्रयुक्त इकाई का ऑर्डर करते समय, हम मॉड्यूल को एक पूर्ण असेंबली के रूप में आपूर्ति करते हैं। हम व्यक्तिगत आंतरिक बोर्डों को अलग से आपूर्ति नहीं करते हैं।
नई इकाइयांहमारे गोदाम से 12 महीने की वारंटी के साथ असली FANUC स्टॉक, अछूता है।
उन सुविधाओं के लिए जो किसी भी अक्ष-नीचे की स्थिति को उत्पादन आपातकाल के रूप में वर्गीकृत करती हैं, सेवा-इतिहास अनिश्चितता को दूर करना मूल्य प्रीमियम के लायक है।
प्रयुक्त (निरीक्षण) इकाइयां3 महीने की वारंटी है और रखरखाव विभागों के लिए व्यावहारिक हैं जो पहले से ही चल रही विफलता का जवाब देने के बजाय भविष्य की विफलता के लिए स्पेयर पार्ट्स का स्टॉक करते हैं।एसवीएम1-12 छोटे अक्षीय भारों को चलाता है, उनके विशिष्ट कार्य चक्र भारी अक्षीय ड्राइव की तुलना में कम मांग वाले हैं और अच्छी तरह से बनाए गए प्रयुक्त इकाइयों ने कामकाजी स्पेयर पार्ट्स के रूप में विश्वसनीय साबित किया है।.
आदेश देने से पहले आपको आवश्यक विशिष्ट स्थिति पर उपलब्धता की पुष्टि करने के लिए हमसे संपर्क करें।
डीएचएल और फेडएक्स के माध्यम से दुनिया भर में वितरण०३ कार्यदिवसकई आइटमों के ऑर्डर पर संयुक्त शिपिंग उपलब्ध है।
भुगतान स्वीकारः
खरीदार गंतव्य देश में लागू किसी भी आयात शुल्क या स्थानीय करों के लिए जिम्मेदार हैं।
| स्थिति | वारंटी अवधि |
|---|---|
| नया / अप्रयुक्त | 12 महीने |
| प्रयुक्त / निरीक्षण | तीन महीने |
रिटर्न स्वीकार किए जाते हैं यदि इकाइयां क्षतिग्रस्त, अधूरी, वर्णन के अनुसार नहीं आती हैं, या पुष्टि की जाती है कि वे भीतर कार्य नहीं करती हैंप्राप्ति के चार दिन बाद. मूल स्थिति वारंटी लेबल बरकरार के साथ आवश्यक है. वापसी शिपिंग खरीदार के खर्च पर है.
गलत स्थापना, तारों की त्रुटियों या वितरण के बाद भौतिक क्षति के कारण होने वाली विफलताओं को वारंटी कवरेज से बाहर रखा गया है।
Q1: 6079 और 6096 श्रृंखलाओं के बीच व्यावहारिक अंतर क्या है, और क्या वे एक ही मशीन पर विनिमेय हैं?
6079 और 6096 एक ही कार्यात्मक भूमिका निभाते हैं, लेकिन वे मौलिक रूप से अलग संचार इंटरफेस का उपयोग करते हैं।
6079 एक वर्तमान आधारित सर्वो इंटरफ़ेस का उपयोग करता है; 6096 FSSB का उपयोग करता है, जो ऑप्टिकल फाइबर पर सर्वो डेटा प्रसारित करता है। सीएनसी सर्वो कार्ड निर्धारित करता है कि कौन सा इंटरफ़ेस मशीन पर मौजूद हैःएक FSSB सर्वो कार्ड से लैस नियंत्रक को 6096 श्रृंखला के मॉड्यूल की आवश्यकता होती है, जबकि एफएसएसबी के बिना पुरानी प्रणाली उनका उपयोग नहीं कर सकती है।
दोनों परिवारों को सीएनसी सर्वो कार्ड को बदलने के बिना भी विनिमेय नहीं किया जा सकता है। यदि आपकी मशीन में मूल रूप से 6079 मॉड्यूल था, तो आपको 6079 प्रतिस्थापन की आवश्यकता है; यदि इसमें 6096 था, तो आपको 6096 की आवश्यकता है।
Q2: H101 3A आउटपुट के साथ SVM1-12 है? क्या आपात स्थिति में एक उच्च रेटेड 6096 मॉड्यूल (जैसे H102 या H103) की जगह ले सकता है?
एक ही कैबिनेट स्लॉट में फिट होने और एक ही एफएसएसबी लिंक पर संवाद करने के संदर्भ में, एक उच्च रेटेड 6096 मॉड्यूल कनेक्ट होगा।
सवाल यह है कि क्या उच्च वर्तमान रेटिंग किसी भी समस्या पैदा करती है ¢ और आम तौर पर यह नहीं करता है,चूंकि एम्पलीफायर के आउटपुट वर्तमान मोटर लोड और सीएनसी के पैरामीटर-सेट करंट सीमाओं द्वारा निर्धारित किया जाता है, न कि केवल एम्पलीफायर की अधिकतम रेटिंग।
कि कहा, इस तरह के एक नियंत्रित प्रतिस्थापन केवल पैरामीटर सेटिंग्स के बारे में जागरूकता के साथ किया जाना चाहिएः सीएनसी के एम्पलीफायर मॉडल पैरामीटर नए वर्तमान रेटिंग को प्रतिबिंबित करने के लिए अद्यतन करने की आवश्यकता हो सकती है,या ड्राइव पावर-अप पर एक विन्यास असंगतता रिपोर्ट कर सकते हैं.
स्थायी प्रतिस्थापन के लिए, सही H101 स्रोत शुद्ध समाधान है। एक अस्थायी उत्पादन वसूली के लिए,कभी-कभी उचित पैरामीटर समायोजन के साथ उच्च रेटेड विकल्प का उपयोग किया जाता है लेकिन इसे अल्पकालिक उपाय के रूप में माना जाना चाहिए.
प्रश्न 3: मेरे FANUC नियंत्रक इस मॉड्यूल द्वारा संचालित धुरी पर सर्वो अलार्म 9 दिखाता है ∙ मुझे जांच कहां से शुरू करनी चाहिए?
FANUC प्रणालियों में सर्वो अलार्म 9 आम तौर पर अक्ष पर अधिभार की स्थिति को इंगित करता है ∙ ड्राइव थर्मल सुरक्षा की सीमा से अधिक समय तक अत्यधिक धारा खींच रहा है।
यह मानने से पहले कि एम्पलीफायर विफल हो गया है, जांचें कि क्या उस अक्ष पर यांत्रिक भार बदल गया हैः पहने या दूषित बॉल स्क्रू, फंसे रास्ते वाइपर, अति-तंग गिब्स,या एक विफल मोटर असर सभी ड्राइव पर वर्तमान मांग में वृद्धि और एक ड्राइव है कि अन्यथा कार्यात्मक पर अधिभार अलार्म ट्रिगर कर सकते हैं.
कम फीडर दर पर अक्ष को मैन्युअल रूप से चलाएं और देखें कि मोटर सुचारू रूप से या ध्यान देने योग्य प्रतिरोध के साथ चलती है या नहीं।
यदि अक्ष में सामान्य यांत्रिक व्यवहार है और अलार्म बिना गति के रीसेट होने के तुरंत बाद वापस आ जाता है,दोष ड्राइव के पावर स्टेज या उसके आंतरिक थर्मिस्टोर सर्किट में अधिक संभावना हैइस परिदृश्य में मॉड्यूल की प्रतिस्थापन उचित कार्यप्रणाली बन जाती है।
प्रश्न 4: क्या इस एम्पलीफायर को बदलने के बाद किसी पैरामीटर परिवर्तन की आवश्यकता होती है, या यह वास्तव में प्लग-एंड-प्ले है?
जो सर्वो पैरामीटर धुरी के व्यवहार को नियंत्रित करते हैं, वे स्थान लूप लाभ, वेग लूप लाभ, वर्तमान सीमा, मोटर प्रकार में संग्रहीत होते हैं, न कि ड्राइव मॉड्यूल में।एक ही भाग संख्या के साथ एम्पलीफायर मॉड्यूल को बदलने से उन मापदंडों को बरकरार और अप्रभावित छोड़ देता है.
अधिकतर मामलों में, एक समान के लिए समान H101 स्वैप के लिए किसी भी पैरामीटर परिवर्तन की आवश्यकता नहीं होती है।
अपवाद तब होता है जब प्रतिस्थापन इकाई में मूल से अलग बोर्ड संशोधन होता है।सीएनसी में एम्पलीफायर मॉडल पैरामीटर ड्राइव और इंटरफ़ेस संस्करण दोनों की पहचान करता है; यदि प्रतिस्थापन इकाई के हार्डवेयर संशोधन से पैरामीटर की अपेक्षा नहीं होती है, तो एक कॉन्फ़िगरेशन अलार्म दिखाई दे सकता है।
यह संबंधित एम्पलीफायर मॉडल पैरामीटर को अद्यतन करके हल किया जाता है, विशिष्ट पैरामीटर संख्या सीएनसी मॉडल और सॉफ्टवेयर संस्करण पर निर्भर करती है।
किसी भी हार्डवेयर स्वैप से पहले सभी सीएनसी मापदंडों का बैकअप लेना अच्छा अभ्यास है, क्योंकि यह आपको एक पूर्ण पुनर्स्थापना बिंदु देता है यदि कुछ भी समायोजित करने की आवश्यकता है।
Q5: क्या SVM1-12 के लिए विशिष्ट कोई सामान्य विफलता मोड हैं जो स्थापना से पहले जानने योग्य हैं?
A06B-6096-H101 अन्य अल्फा FSSB श्रृंखला मॉड्यूल के समान सामान्य विफलता पैटर्न साझा करता है।
नियंत्रण पीसीबी पर आंतरिक इलेक्ट्रोलाइटिक संधारित्र समय के साथ उम्र, particularly in environments with higher ambient temperatures or poor cabinet ventilation — capacitor-related faults often manifest as erratic axis behavior or intermittent alarms before becoming a hard failure.
फाइबर ऑप्टिक कनेक्टर्स (एफएसएसबी श्रृंखला पर सीओपी 10 ए / सीओपी 10 बी) मॉड्यूल को स्वयं कोंड्यूम करने से पहले निरीक्षण के लायक हैंःड्राइव अंत में एक दूषित या घुमावदार फाइबर केबल कनेक्टर एक ड्राइव गलती की तरह दिखने वाले एफएसएसबी संचार त्रुटियों का कारण बन सकता है.
फाइबर कनेक्टरों को उपयुक्त ऑप्टिकल सफाई उपकरण से साफ करें और जांचें कि केबल को बदलने से पहले ठीक से बैठा है।वायरिंग बोर्ड कनेक्टर्स थर्मल साइकिल के वर्षों से अंतराल से संपर्क विकसित कर सकते हैं स्थापना के दौरान आंतरिक कनेक्टर्स को फिर से स्थापित करना एक मामूली कदम है जो अनावश्यक कॉलबैक से बचता है.
