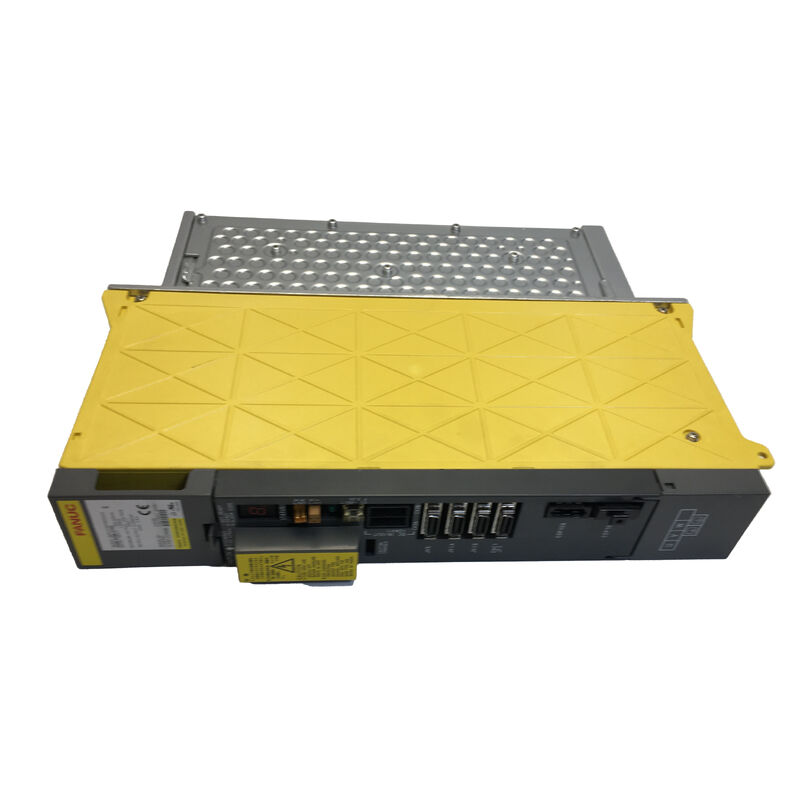

A06B-6096-H201 FANUC AC सर्वो एम्पलीफायर यूनिट A06B6096H201 A06B-6096-H201

FANUC A06B-6096-H201∙ अल्फा SVM2-12/12 दोहरे धुरी Servo मॉड्यूल ∙ 3A / 3A / 283 ∙ 325V / FSSB

एसवीएम2-12/12 कम धारा के अंत में कॉम्पैक्ट दोहरी धुरी

A06B-6096-H201 SVM2-12/12 है, जो FANUC के अल्फा FSSB SVM परिवार में सबसे कम-वर्तमान दो-अक्ष मॉड्यूल है, जिसमें L और M दोनों चैनलों पर 3.0 आर्म हैं।यह अल्फा SVM2 रेंज के छोटे अंत में एक एकल मॉड्यूल से दो सर्वो अक्षों को संभालता है, making it the correct unit for compact CNC machine configurations where two light-duty axes share an amplifier without requiring the current capacity of the 40/40 or 80/80 variants that fill the same cabinet slot at higher cost.

A06B-6096 श्रृंखला के सभी मॉड्यूलों की तरह, H201 एक साथी अल्फा पीएसएम (पावर सप्लाई मॉड्यूल) द्वारा आपूर्ति की जाने वाली साझा डीसी बस से आकर्षित करता है और एफएसएसबी फाइबर-ऑप्टिक केबल पर सीएनसी के साथ संवाद करता है।एफएसएसबी अक्ष असाइनमेंट सीएनसी के अक्ष मापदंडों में परिभाषित किया गया है प्रत्येक एल और एम चैनल ड्राइव श्रृंखला में अपना खुद का एफएसएसबी पता प्राप्त करता है.

SVM2-12/12 नाम इस मॉड्यूल को एक ही परिवार के उच्च-वर्तमान दो-अक्ष वाले वेरिएंट से अलग करता है। प्रति-चैनल वर्तमान रेटिंग प्राथमिक चयन मानदंड हैःमोटर के निरंतर स्टॉल करंट एम्पलीफायर चैनल के 3 के भीतर होना चाहिए.0 हथियारों की रेटिंग. इस से अधिक होने से ओवरकंट्रेंट दोष या थर्मल ओवरलोड होता है. यदि स्थापित मशीन में ऐसे मोटर्स का उपयोग किया जाता है जिनकी प्रति अक्ष 3.0 से अधिक हथियारों की आवश्यकता होती है,एक उच्च धारा वर्ग के साथ SVM2 संस्करण सही विनिर्देश है.

प्रमुख विनिर्देश

एसवीएम2 पारिवारिक संदर्भ

एसवीएम2 पदनाम ए06बी-6096 श्रृंखला में सभी दो-अक्ष मॉड्यूल को कवर करता है। 3.0 ए/3.0 ए पर एच201 सबसे छोटा है।समीपवर्ती वेरिएंट में अधिक स्टॉल करंट मांग वाले मोटर्स के लिए उच्च प्रति-चैनल वर्तमान रेटिंग शामिल हैं. भौतिक रूप और एफएसएसबी संचार वास्तुकला एसवीएम2 परिवार में साझा हैं, लेकिन विभिन्न वर्तमान रेटिंग वाले मॉड्यूल में अलग-अलग आंतरिक शक्ति घटक हैं,अलग-अलग नामित थर्मल प्रदर्शन, और विभिन्न मोटर पैरामीटर विन्यास. वे विनिमेय नहीं हैं.

H201 को बदलते समय, स्थापित मॉड्यूल के लेबल से पूर्ण भाग संख्या की पुष्टि करें। An adjacent SVM2 number in the cabinet may have a higher current rating and a different motor type mapping — fitting it against an H201's motor load risks parameter mismatch or amplifier undersizing in the other direction.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: FANUC की SVM2 रेंज में A06B-6096-H201 क्या है?

यह अल्फा एफएसएसबी एसवीएम श्रृंखला में एसवीएम2-12/12 सबसे कम-वर्तमान दो-अक्ष मॉड्यूल है। दोनों एल और एम चैनलों को 3.0 आर्म निरंतर पर रेट किया गया है।यह अल्फा SVM2 वर्तमान सीमा के छोटे अंत में एक मॉड्यूल से दो servo अक्षों ड्राइव, हल्के ड्यूटी अक्ष मोटर्स के साथ कॉम्पैक्ट सीएनसी मशीन विन्यास के लिए।

Q2: क्या A06B-6096-H201 के लिए एक अलग PSM पावर सप्लाई की आवश्यकता होती है?

हां. A06B-6096 SVM श्रृंखला एक साझा DC बस से आती है जो एक Alpha PSM (A06B-6087 या A06B-6088 श्रृंखला) द्वारा आपूर्ति की जाती है।पीएसएम को सभी कनेक्टेड एसवीएम और एसपीएम मॉड्यूलों की संयुक्त वर्तमान मांग की आपूर्ति करने के लिए रेट किया जाना चाहिए. H201 अपने स्वयं के AC इनपुट को स्व-सुधार नहीं करता है.

Q3: क्या उच्च-वर्तमान SVM2 संस्करण H201 का विकल्प हो सकता है?

भौतिक रूप से यह एक ही कैबिनेट स्लॉट में फिट हो सकता है, लेकिन यह एक सीधा प्रतिस्थापन नहीं है। उच्च-वर्तमान वेरिएंट में विभिन्न मोटर पैरामीटर कॉन्फ़िगरेशन और विभिन्न थर्मल रेटिंग हैं। The CNC's axis parameters must be set for the motor type actually connected — fitting a higher-current module against a low-current motor without correct parameter configuration produces motor type mismatch alarms or incorrect velocity scaling.

प्रश्न 4: दोनों एल और एम अक्ष एक साथ अलार्म। क्या यह H201 मॉड्यूल की गलती है?

एसवीएम2 मॉड्यूल के दोनों अक्षों पर एक साथ अलार्म मॉड्यूल स्तर की खराबी (मॉड्यूल के अंदर साझा डीसी बस हानि या नियंत्रण बिजली आपूर्ति विफलता) या अपस्ट्रीम पीएसएम खराबी का संकेत दे सकते हैं।पीएसएम स्थिति की जाँच करें और पहले एफएसएसबी केबल कनेक्शन की पुष्टि करें एक पीएसएम गलती एक साथ बस पर सभी एसवीएम मॉड्यूल को ऑफ़लाइन ले जाती हैएकल अक्षीय अलार्मों में मोटर या एन्कोडर की खराबी होने की अधिक संभावना होती है।

Q5: A06B-6096-H201 का स्रोत कहां से आता है?

FANUC अल्फा एफएसएसबी मॉड्यूल के माध्यम से बाद के बाजार ∙ सीएनसी मरम्मत विशेषज्ञों और अल्फा एम्पलीफायर डीलरों के पास एक्सचेंज और अधिशेष स्टॉक है।H201 (SVM2-12/12) की पुष्टि करें विशेष रूप से ️ SVM2 वेरिएंट का भौतिक रूप एक कैबिनेट में समान दिखाई दे सकता है जबकि विद्युत विनिर्देश अलग हैकिसी भी विनिमय इकाई को स्वीकार करने से पहले एल और एम दोनों चैनलों पर कार्यात्मक परीक्षण का अनुरोध करें।
