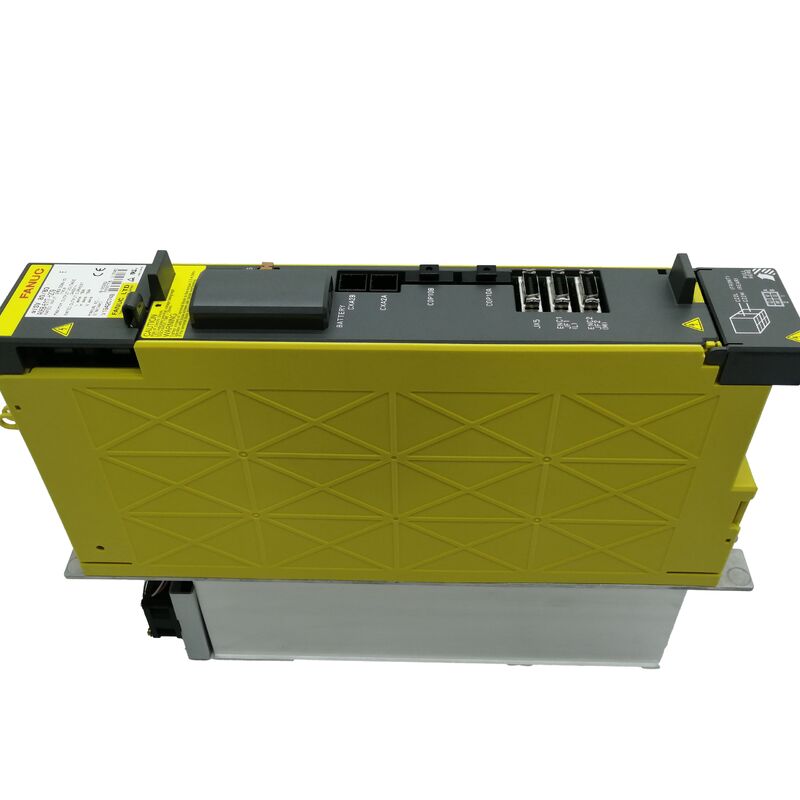

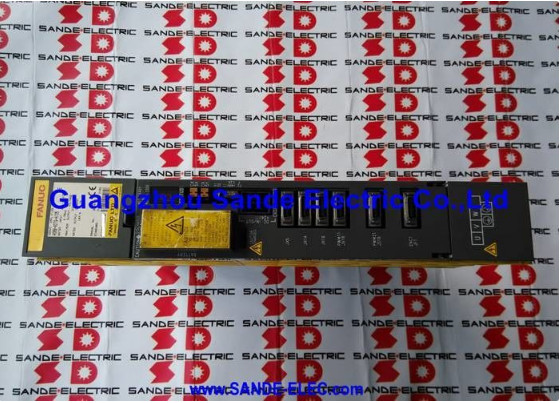

दA06B-6117-H103हैएकल अक्ष अल्फा आई सर्वो एम्पलीफायर मॉड्यूलFANUC द्वारा पहचाने गएαi एसवी 20FANUC के रखरखाव मैनुअल में यह आदेश विनिर्देश सूचीबद्ध है200VAC-इनपुटएकल-अक्ष एम्पलीफायर समूह, और सामान्य एसवीएम विनिर्देश परिवार को बांधता हैएफएसएसबी इंटरफेस के साथ आई-सीरीज सीएनसी (मॉडल बी).
यह एक प्रकार का एम्पलीफायर है जिसका प्रयोग उस समय किया जाता है जब मशीन को एक संयुक्त बहु-अक्ष मॉड्यूल के बजाय एक समर्पित एक-अक्ष सर्वो चैनल की आवश्यकता होती है।
तकनीकी खरीदार के लिए, मुख्य विनिर्देश वर्तमान वर्ग है।
FANUC के विनिर्देश तालिका में6.5 हथियारों का नामित आउटपुट करंटऔर एक20 अधिकतम नाममात्र धारा सीमाके लिएSVM1-20i, जो कि वर्तमान वर्ग के समान हैαi एसवी 20कॉन्फ़िगरेशन तालिका में।
FANUC भी सामान्य SVM नियंत्रण विधि को सूचीबद्ध करता हैएक ट्रांजिस्टर (आईजीबीटी) पुल के साथ साइन-वेव पीडब्ल्यूएम नियंत्रण, जो कि इस एम्पलीफायर परिवार को सीएनसी सर्वो अनुप्रयोगों में इसकी पूर्वानुमानित व्यवहार देता है।
यांत्रिक रूप से, αi लाइनअप स्थानों20iवर्ग में60 मिमी चौड़ा, बिना बाहरी पंख केसमूह, और बाहरी आयाम अनुभाग नक्शेSVM1-20iतकरेखाचित्र 1 / पैनल कट-आउट 1 / रखरखाव क्षेत्र 1.
जो H103 को अधिक कॉम्पैक्ट αi सर्वो एम्पलीफायर प्रारूपों में से एक बनाता है,जो अक्सर कैबिनेट में उपयोगी होता है जहां स्थान सीमित होता है और मूल पैनल डिजाइन संकीर्ण एकल-अक्ष मॉड्यूल के आसपास बनाया गया था.
उत्पाद-पृष्ठ के दृष्टिकोण से, H103 स्थापित FANUC αi सर्वो प्रणालियों के लिए एक मॉडल-विशिष्ट प्रतिस्थापन के रूप में सबसे अच्छी स्थिति में है।
यह एक व्यापक ′′ कई मशीनों के लिए फिट ′′ एम्पलीफायर नहीं है; यह एक स्पष्ट रूप से परिभाषित हैएकल अक्ष 20 वर्ग FSSB सर्वो एम्पलीफायर.
मशीनों के पुनर्निर्माताओं, एमआरओ खरीदारों और सेवा विभागों के लिए, यह स्पष्टता ठीक वही है जो भाग को उपयोगी बनाती है।
जब कार्य मूल वास्तुकला को बदले बिना स्थिर सर्वो नियंत्रण को बहाल करना है, तो सही एक अक्ष αi मॉडल समय बचाता है और बचने योग्य स्टार्टअप समस्याओं को कम करता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A06B-6117-H103 |
| निर्माता | FANUC |
| उत्पाद का प्रकार | सर्वो एम्पलीफायर मॉड्यूल |
| श्रृंखला | अल्फा i |
| मॉडल वर्ग | αi एसवी 20 |
| एसवीएम नामकरण | SVM1-20i |
| अक्ष विन्यास | 1-अक्ष |
| इनपुट श्रृंखला | 200-वोल्ट इनपुट सीरीज |
| लागू सीएनसी | एफएसएसबी इंटरफेस के साथ आई-सीरीज सीएनसी (मॉडल बी) |
| मुख्य सर्किट नियंत्रण विधि | ट्रांजिस्टर (आईजीबीटी) ब्रिज के साथ साइन-वेव पीडब्ल्यूएम नियंत्रण |
| नामित आउटपुट करंट | 6.5 हथियार |
| नाममात्र धारा सीमा | 20 चोटी |
| फ्रेम वर्ग | 60 मिमी चौड़ा |
| बाहरी पंख | बाहरी पंख के बिना |
| रूपरेखा | 1 |
| पैनल कट-आउट | 1 |
| रखरखाव क्षेत्र | 1 |
| मुख्य सर्किट बिजली की आपूर्ति | तीन चरण 200 से 240 वीएसी |
| नियंत्रण सर्किट पावर सप्लाई | एकल चरण 200 से 240 VAC |
| अनुमेय वोल्टेज विचलन | -15% से +10% |
Q1: FANUC के आधिकारिक मॉडल नामकरण में A06B-6117-H103 क्या है?
FANUC इस भाग की पहचान करता है:αi एसवी 20के साथ विवरण के मैनुअल में, संबंधित 20 वर्ग एकल अक्ष एम्पलीफायर के रूप में दिखाई देता हैSVM1-20i, एक ही रेटेड वर्तमान वर्ग के साथ।
एक साथ, ये मैनुअल प्रविष्टियां H103 को एकएकल-अक्ष वाला अल्फा आई 20 वर्ग का सर्वो एम्पलीफायर.
Q2: यह एम्पलीफायर किस आउटपुट क्लास का है?
FANUC SVM विनिर्देश तालिका6.5 हथियारों का नामित आउटपुट करंटऔर20 अधिकतम नाममात्र धारा सीमाके लिएSVM1-20iकक्षा।
खरीदारों और तकनीशियनों के लिए, यह H103 की अनिवार्य विद्युत पहचान हैः यह 20 वर्ग के एकल-अक्ष एम्पलीफायर समूह से संबंधित है, 40 वर्ग या उच्च क्षमता वाले वेरिएंट नहीं।
Q3: इस मॉडल परिवार के साथ किस प्रकार का सीएनसी इंटरफ़ेस जुड़ा हुआ है?
FANUC सामान्य SVM विनिर्देश में बताता है कि यह सर्वो एम्पलीफायर परिवार के लिए हैएफएसएसबी इंटरफेस के साथ आई-सीरीज सीएनसी (मॉडल बी).
यह मायने रखता है क्योंकि एक सही प्रतिस्थापन केवल वर्तमान वर्ग द्वारा निर्धारित नहीं है।
एम्पलीफायर को सीएनसी द्वारा उपयोग की जाने वाली संचार पद्धति और उसके आसपास के ड्राइव सिस्टम से मेल खाना चाहिए।
Q4: क्या H103 एक कॉम्पैक्ट कैबिनेट मॉडल है?
हां, αi लाइनअप में यह समूह में हैबाहरी पंख के बिना 60 मिमी चौड़ा वर्ग, और बाहरी आयाम अनुभाग एकल अक्ष 20i मॉडल को जोड़ता हैरेखाचित्र 1 / पैनल कट-आउट 1 / रखरखाव क्षेत्र 1.
व्यावहारिक पैनल के संदर्भ में, यह इसे अधिक कॉम्पैक्ट αi एम्पलीफायर निकायों में से एक बनाता है, जो संकीर्ण एकल-अक्ष मॉड्यूल के लिए डिज़ाइन किए गए कैबिनेट के अंदर काम करते समय सहायक होता है।
प्रश्न 5: A06B-6117-H103 को बदलने से पहले क्या जांच करनी चाहिए?
सेवा दल को स्थापित एम्पलीफायर पर सटीक आदेश विनिर्देश की पुष्टि करनी चाहिए, मशीन की FSSB आधारित αi वास्तुकला की पुष्टि करनी चाहिए,और यह सुनिश्चित करें कि प्रतिस्थापन मूल एक अक्ष 20 वर्ग की आवश्यकता से मेल खाता है.
पैनल के फिट होने और आसपास के शीतलन की स्थिति की पुष्टि करना भी उचित है।
FANUC सर्वो प्रणालियों पर, एम्पलीफायर वर्ग को सटीक रूप से मिलाना स्थापना के बाद विस्तारित कमीशन कार्य से बचने के सबसे सुरक्षित तरीकों में से एक है।
