| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6117-H206 |

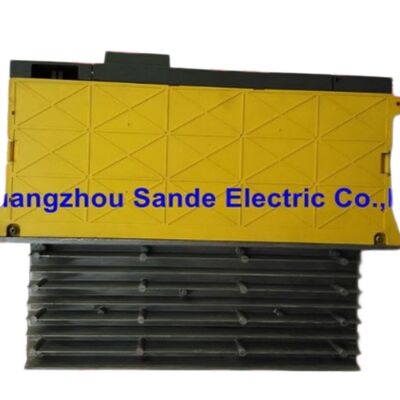

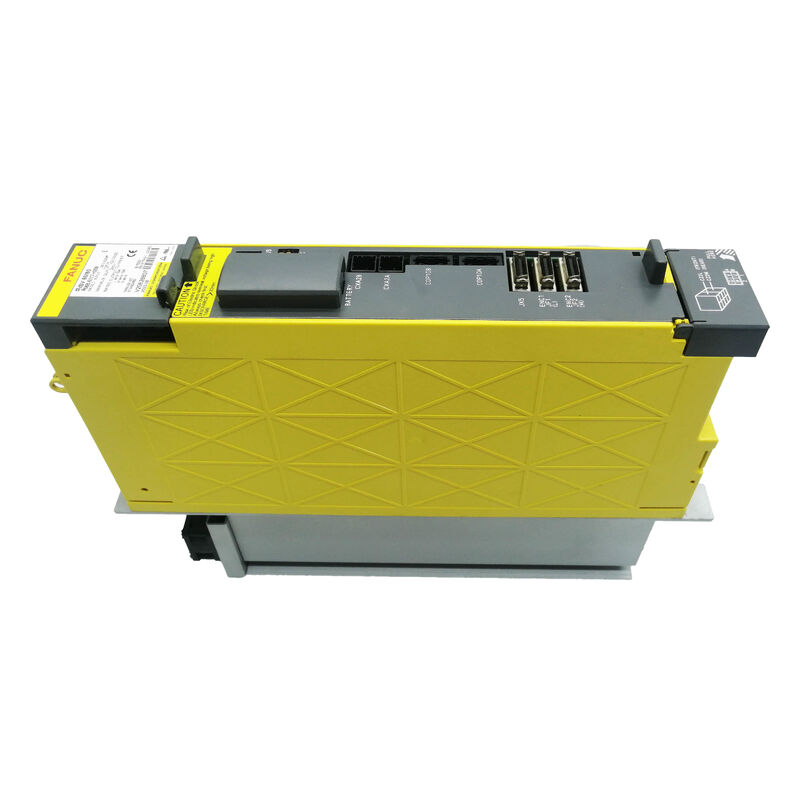

दA06B-6117-H206है2-अक्ष वाला अल्फा आई सर्वो एम्पलीफायर मॉड्यूलFANUC द्वारा सूचीबद्धαi एसवी 20/40FANUC कॉन्फ़िगरेशन तालिकाओं में, यह आदेश विनिर्देश200VAC-इनपुटसर्वो-एम्पलीफायर परिवार और समूह के साथ इस्तेमाल किया से संबंधित हैएफएसएसबी इंटरफेस के माध्यम से आई-सीरीज सीएनसी.
जो इसे एक ही मॉड्यूल बॉडी में एक हल्का-क्षमता अक्ष और एक बड़ी-क्षमता अक्ष की आवश्यकता वाली मशीनों के लिए एक परिभाषित दो-अक्षीय एम्पलीफायर बनाता है।
इसका मूल्य इस मिश्रित-अक्ष व्यवस्था में निहित है।एल-अक्ष 6.5 हाथों पर 20 Apeak नाममात्र वर्तमान सीमा के साथ नामित, जबकिएम-अक्ष एक 40 Apeak नाममात्र वर्तमान सीमा के साथ 13 हथियारों पर नामित है.
यह असममित संरचना ठीक यही कारण है कि H206 20/20 या 40/40 संस्करणों के साथ विनिमेय नहीं है सिर्फ इसलिए कि वे एक ही परिवार से संबंधित हैं। एक इंजीनियर या भाग खरीदार के लिए,20/40 जोड़ी उत्पाद की मूल पहचान है.
FANUC की लाइनअप और यांत्रिक समूह स्थानSVM2-20/40iमें60 मिमी चौड़ा, बाहरी पंखफ्रेम श्रेणी, और बाहरी आयाम अनुभाग इस मॉडल को मैप करता हैरेखाचित्र 2 / पैनल कट आउट 2 / रखरखाव क्षेत्र 1यह वास्तविक पैनलों में मायने रखता है।
एक प्रतिस्थापन एम्पलीफायर केवल तभी उपयोगी होता है जब यह अनावश्यक संशोधनों को मजबूर किए बिना मौजूदा कैबिनेट स्थान, शीतलन पथ और माउंटिंग योजना में फिट हो।
वाणिज्यिक रूप से, H206 भाग खरीदारों के प्रकार है जो आमतौर पर सट्टा प्रतिस्थापन के बजाय सटीक प्रतिस्थापन के लिए स्रोत है।
सेवा स्थितियों में, मूल मिश्रित-अक्ष एम्पलीफायर व्यवस्था को बनाए रखने से अक्सर पैरामीटर भ्रम से बचा जाता है, पुनः उपयोग को सरल बनाता है,और मशीन बिल्डर के मूल डिजाइन के अनुरूप विद्युत लेआउट रखता है.
यही कारण है कि सही FANUC पदनाम इतना महत्वपूर्ण हैःA06B-6117-H206 = αi SV 20/40 = दो-अक्ष मिश्रित-वर्तमान सर्वोवर्धक.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A06B-6117-H206 |
| निर्माता | FANUC |
| उत्पाद का प्रकार | सर्वो एम्पलीफायर मॉड्यूल |
| श्रृंखला | अल्फा i |
| मॉडल वर्ग | αi एसवी 20/40 |
| एसवीएम विद्युत वर्ग | SVM2-20/40i |
| अक्ष विन्यास | 2-अक्ष |
| इनपुट श्रृंखला | 200-वोल्ट इनपुट सीरीज |
| लागू सीएनसी | एफएसएसबी इंटरफेस के साथ आई-सीरीज सीएनसी (मॉडल बी) |
| मुख्य सर्किट नियंत्रण विधि | ट्रांजिस्टर (आईजीबीटी) ब्रिज के साथ साइन-वेव पीडब्ल्यूएम नियंत्रण |
| एल-अक्ष नामित आउटपुट करंट | 6.5 हथियार |
| एल-अक्ष नाममात्र धारा सीमा | 20 चोटी |
| एम-अक्ष रेटेड आउटपुट करंट | 13 हथियार |
| एम-अक्ष नाममात्र धारा सीमा | 40 चोटी |
| फ्रेम वर्ग | 60 मिमी चौड़ा |
| बाहरी पंख | बाहरी पंख के साथ |
| रूपरेखा | 2 |
| पैनल कट-आउट | 2 |
| रखरखाव क्षेत्र | 1 |
| मुख्य सर्किट बिजली की आपूर्ति | तीन चरण 200 से 240 वीएसी |
| नियंत्रण सर्किट पावर सप्लाई | एकल चरण 200 से 240 VAC |
| अनुमेय वोल्टेज विचलन | -15% से +10% |
Q1: A06B-6117-H206 के लिए FANUC का आधिकारिक पदनाम क्या है?
FANUC इस मॉडल को सूचीबद्ध करता हैαi एसवी 20/40αi रखरखाव मैनुअल में, और विवरण मैनुअल में उसी वर्तमान वर्ग की पहचान की जाती हैSVM2-20/40i.
सरल शब्दों में, यह एक दो-अक्षीय सर्वो एम्पलीफायर है जहां दो चैनलों में एक ही आउटपुट वर्ग नहीं है।
यह मिश्रित संरचना मॉड्यूल की विशिष्ट विशेषता है।
Q2: इस एम्पलीफायर के नामित आउटपुट मान क्या हैं?
FANUC SVM विनिर्देश तालिकाएल-अक्ष पर 6.5 आर्म 20 Apeak नाममात्र वर्तमान सीमा के साथऔरएम-अक्ष 13 हाथों पर 40 Apeak नाममात्र वर्तमान सीमा के साथयह H206 का मुख्य तकनीकी अंतर है।
यह एक संतुलित 20/20 एम्पलीफायर नहीं है और न ही एक संतुलित 40/40 एम्पलीफायर है; यह जानबूझकर दो अलग-अलग सर्वो करंट कक्षाओं में विभाजित है।
Q3: H206 अन्य दो-अक्ष αi एम्पलीफायरों के साथ विनिमेय क्यों नहीं है?
क्योंकि FANUC αi परिवार में, दो-अक्षीय मॉड्यूल विशिष्ट धारा संयोजनों द्वारा व्यवस्थित किए जाते हैं।
20/40 इकाई का चयन 20/20 या 40/40 इकाई से अलग तरीके से किया जाता है, और यह अंतर मोटर/वर्धक मैच और अक्ष-साइड विद्युत व्यवहार को प्रभावित करता है।
गलत वर्तमान वर्ग से भौतिक रूप से समान मॉड्यूल का उपयोग करने से एक साधारण प्रतिस्थापन एक कमीशन समस्या में बदल सकता है।
प्रश्न 4: इस मॉडल में किस कैबिनेट प्रारूप का प्रयोग किया गया है?
FANUC की लाइनअप इस वर्ग को समूहों के अंतर्गत60 मिमी चौड़ाई वाला बाहरी पंख वाला एम्पलीफायर परिवार, और बाहरी आयाम अनुभाग नक्शेSVM2-20/40iतकरेखाचित्र 2, पैनल कट आउट 2, रखरखाव क्षेत्र 1.
एक रखरखाव इंजीनियर के लिए, यह उपयोगी है क्योंकि यह कैबिनेट फिट, कट-आउट संगतता, और स्थापना से पहले आवश्यक सेवा मंजूरी की जांच के लिए एक जमीनी बिंदु देता है।
Q5: इस भाग को खरीदने से पहले क्या सत्यापित किया जाना चाहिए?
पहले स्थापित आदेश विनिर्देश की जांच की जानी चाहिए, उसके बाद अक्ष व्यवस्था, इंटरफ़ेस प्रकार और कैबिनेट प्रारूप की जांच की जानी चाहिए।
चूंकि FANUC मैनुअल इस एम्पलीफायर परिवार कोएफएसएसबी के साथ आई-सीरीज सीएनसी, यह पुष्टि करना महत्वपूर्ण है कि मशीन अभी भी उसी नियंत्रण वास्तुकला का उपयोग करती है।
इस तरह के मिश्रित-अक्ष मॉड्यूल पर सटीक मॉडल मिलान विशेष रूप से महत्वपूर्ण है क्योंकि इकाई का मूल्य इसके विशिष्ट 20/40 संयोजन में है, न कि केवल इसकी उपस्थिति में।
