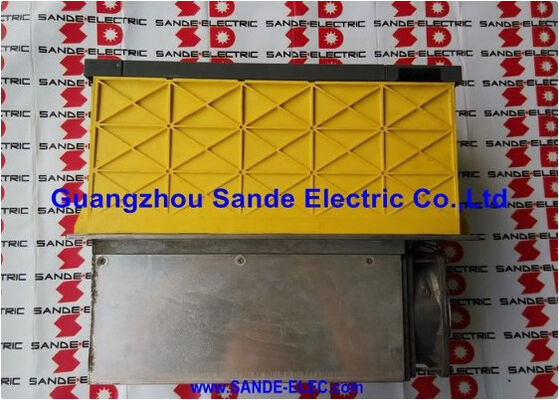

FANUC A06B-6121-H006#H570 अल्फा i स्पिंडल एम्पलीफायर मॉड्यूल — SPM-5.5HVi, 400V HV प्लेटफ़ॉर्म, टाइप A इंटरफ़ेस

हर सीएनसी मशीनिंग सेंटर में दो मौलिक रूप से भिन्न प्रकार की गति होती है: सर्वो अक्ष जो वर्कपीस और टूल को माइक्रोन-स्तरीय सटीकता के साथ स्थित करते हैं, और स्पिंडल जो वास्तव में कटाई करता है। इन भूमिकाओं के लिए अलग-अलग एम्पलीफायर आर्किटेक्चर की आवश्यकता होती है। 400V FANUC सिस्टम में सर्वो एम्पलीफायर — A06B-6127 सीरीज़ मॉड्यूल — पोजिशनिंग को संभालते हैं। A06B-6121-H006#H570 स्पिंडल को संभालता है, और यह अंतर पहले कनेक्शन से ही मायने रखता है।

FANUC के अल्फा i HV स्पिंडल परिवार में SPM-5.5HVi के रूप में नामित, यह मॉड्यूल 400V-क्लास अल्फा स्पिंडल मोटर को नियंत्रित करता है, जो ड्रिलिंग, मिलिंग, टैपिंग और रिजिड टैपिंग चक्रों में गति, टॉर्क और ओरिएंटेशन का प्रबंधन करता है। यह 6121 HV स्पिंडल लाइनअप में सबसे छोटा रेटेड मॉडल है — और 400V इंफ्रास्ट्रक्चर पर चलने वाले कॉम्पैक्ट मशीनिंग सेंटर और छोटे वर्टिकल मिल के लिए, यह सही फिट है।

हम A06B-6121-H006#H570 को नए और प्रयुक्त (निरीक्षित) स्थिति में स्टॉक करते हैं, जो 0–3 कार्य दिवसों के भीतर विश्व स्तर पर भेजने के लिए तैयार है।

स्पिंडल बनाम सर्वो: यह मॉड्यूल अलग क्यों है

सर्वो एम्पलीफायर मॉड्यूल की सभी पिछली चर्चा पोजिशन-नियंत्रित लीनियर और रोटरी अक्षों पर लागू होती है — जहां ड्राइव एन्कोडर फीडबैक प्राप्त करता है और कमांडेड स्थिति को बनाए रखता है। स्पिंडल एम्पलीफायर अपने अधिकांश समय के लिए मौलिक रूप से भिन्न नियंत्रण मोड में संचालित होता है: गति नियंत्रण, जहां कमांड RPM है और उद्देश्य बदलते चिप लोड के तहत कटाई की गति बनाए रखना है, न कि एक निश्चित स्थिति को बनाए रखना।

ऐसे क्षण होते हैं जब स्पिंडल पोजिशन-नियंत्रित मोड में प्रवेश करता है — विशेष रूप से रिजिड टैपिंग के दौरान, जहां सीएनसी एक निश्चित थ्रेड पिच पर Z-अक्ष फ़ीड के साथ स्पिंडल कोण का समन्वय करता है। उस मोड में, स्पिंडल मोटर का पोजिशन एन्कोडर सक्रिय हो जाता है और SPM सर्वो एम्पलीफायर की तरह अधिक व्यवहार करता है। लेकिन मानक कटाई के लिए, यह अप्रत्याशित यांत्रिक लोड भिन्नताओं के खिलाफ कमांडेड गति पर एक मोटर चला रहा है, और एम्पलीफायर का काम पोजिशनिंग सटीकता नहीं, बल्कि टॉर्क डिलीवरी है।

यह परिचालन अंतर का मतलब है कि SPM-5.5HVi का अपना अलार्म सिस्टम है, अपना पैरामीटर सेट (स्पिंडल पैरामीटर, सीएनसी में सर्वो पैरामीटर से अलग), और अपना डायग्नोस्टिक डिस्प्ले है। जब स्पिंडल फॉल्ट होता है, तो यह स्पिंडल एम्पलीफायर के एलईडी डिस्प्ले पर पढ़ा जाता है और सीएनसी में स्पिंडल अलार्म कोड में मैप होता है — सर्वो अलार्म टेबल में नहीं।

#H570 प्रत्यय: इसका क्या मतलब है और यह क्यों मायने रखता है

पूरा पार्ट नंबर A06B-6121-H006**#H570** है — और # चिह्न के बाद का प्रत्यय बैच कोड या मामूली संशोधन पहचानकर्ता नहीं है। यह इंटरफ़ेस प्रकार निर्दिष्ट करता है।

6121 SPM-5.5HVi परिवार के भीतर, सबसे आम वेरिएंट हैं:

• #H550 — टाइप A इंटरफ़ेस (पहले का संस्करण)
• #H570 — टाइप A इंटरफ़ेस (वर्तमान/मानक संस्करण)
• #H571 — टाइप B इंटरफ़ेस

टाइप A और टाइप B स्पिंडल एम्पलीफायर और सीएनसी के स्पिंडल कंट्रोल कार्ड के बीच कंट्रोल केबल कनेक्टर इंटरफ़ेस को संदर्भित करते हैं। टाइप A JYA2/JYA3 कनेक्टर योजना का उपयोग करता है; टाइप B एक अलग कॉन्फ़िगरेशन का उपयोग करता है। ये भौतिक रूप से असंगत हैं — कनेक्टर भिन्न होते हैं। गलत प्रत्यय ऑर्डर करने का मतलब है कि यूनिट को रीवायरिंग के बिना कनेक्ट नहीं किया जा सकता है।

जब एक विफल A06B-6121-H006#H570 को बदला जाता है, तो प्रतिस्थापन भी #H570 (या एक सत्यापित संगत संशोधन) होना चाहिए। केबल और सीएनसी कॉन्फ़िगरेशन संगत है या नहीं, इसकी पुष्टि किए बिना #H550 या #H571 को प्रतिस्थापित न करें।

तकनीकी विनिर्देश

6121 स्पिंडल परिवार में SPM-5.5HVi कहाँ फिट बैठता है

6121 सीरीज़ FANUC के अल्फा i HV प्लेटफ़ॉर्म में उपयोग किए जाने वाले 400V स्पिंडल ड्राइव की पूरी श्रृंखला को कवर करती है — सबसे छोटे मशीनिंग सेंटर स्पिंडल से लेकर बड़े क्षैतिज मशीनिंग सेंटर तक उच्च-शक्ति वाले स्पिंडल के साथ। पावर रेटिंग इस प्रकार स्केल करती है: SPM-5.5HVi (H006), SPM-11HVi (H011), SPM-15HVi (H015), SPM-30HVi (H030), SPM-45HVi (H045), SPM-75HVi (H075), और SPM-100HVi (H100)।

5.5kW पर H006 प्रवेश स्थिति पर कब्जा करता है। यह छोटे अल्फा i HV स्पिंडल रेंज में स्पिंडल मोटर वाले वर्टिकल मशीनिंग सेंटर के लिए उपयुक्त है — आमतौर पर 10,000 RPM या उससे अधिक की स्पिंडल गति और 5–7kW निरंतर रेटेड क्लास में मुख्य स्पिंडल मोटर वाली मशीनें। अधिक शक्तिशाली स्पिंडल वाली बड़ी मशीनों के लिए उच्च-रेटेड SPM मॉड्यूल की आवश्यकता होती है; 5.5kW मॉड्यूल को भारी कटाई चक्रों के तहत थर्मल ओवरलोड के जोखिम के बिना 11kW या 15kW एप्लिकेशन के लिए प्रतिस्थापित नहीं किया जा सकता है।

एक नज़र में स्थिति विकल्प

नई इकाइयाँवास्तविक FANUC स्टॉक हैं, अप्रयुक्त, हमारे गोदाम से 12 महीने के लिए वारंटेड। उन सुविधाओं के लिए जहां स्पिंडल डाउनटाइम का महत्वपूर्ण उत्पादन लागत है, एक नई इकाई मॉड्यूल के सेवा इतिहास के बारे में किसी भी अनिश्चितता को समाप्त करती है।

प्रयुक्त (निरीक्षित) इकाइयाँ3 महीने की वारंटी रखती हैं और जहां बजट प्राथमिक बाधा है, वहां एक व्यावहारिक विकल्प का प्रतिनिधित्व करती हैं। मशीनिंग सेंटर पर स्पिंडल एम्पलीफायर आमतौर पर अधिकांश कटाई चक्रों के दौरान मध्यम लोड पर चलता है — एक अच्छी तरह से बनाए रखा प्रयुक्त इकाई एक व्यवहार्य कार्य स्पेयर है। दोनों स्थितियां मूल पैकेजिंग में शिप होती हैं।

ऑर्डर करने से पहले वर्तमान स्टॉक स्थिति की पुष्टि करने के लिए हमसे संपर्क करें, क्योंकि विशिष्ट स्थिति प्रकारों पर उपलब्धता में उतार-चढ़ाव होता है।

ऑर्डर करना, भुगतान और शिपिंग

DHL और FedEx के माध्यम से विश्वव्यापी प्रेषण, आमतौर पर भुगतान की पुष्टि के 0 से 3 कार्य दिवसों के भीतर। मल्टी-आइटम ऑर्डर संयुक्त शिपिंग के लिए योग्य हैं।

भुगतान विकल्प:

• बैंक ट्रांसफर (T/T) — सभी ऑर्डर मूल्यों के लिए स्वीकार्य
• पेपैल — $500 तक के ऑर्डर के लिए
• वेस्टर्न यूनियन — सभी ऑर्डर मूल्यों के लिए स्वीकार्य

आयात शुल्क और स्थानीय कर खरीदार की जिम्मेदारी हैं। यदि आपका देश चेकआउट पर नहीं दिखाया गया है तो शिपिंग लागत अनुमान के लिए हमसे पूछें।

वारंटी और रिटर्न

इकाइयाँ क्षतिग्रस्त, अधूरी, या जैसा वर्णित नहीं है, उस पर आने पर रिटर्न स्वीकार किए जाते हैं — या रसीद के 4 दिनों के भीतर गैर-कार्यात्मक साबित होने पर। मूल स्थिति और वारंटी लेबल बरकरार रहना चाहिए। वापसी शिपिंग खरीदार की लागत पर है।

गलत वायरिंग, असंगत इंटरफ़ेस प्रकार कनेक्शन, बेमेल स्पिंडल मोटर, या डिलीवरी के बाद भौतिक क्षति के कारण होने वाली विफलताएं वारंटी कवरेज से बाहर हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: उसी 6127 या 6121 कैबिनेट में SPM (स्पिंडल मॉड्यूल) और SVM (सर्वो मॉड्यूल) इकाइयों के बीच व्यावहारिक अंतर क्या है?

SPM मशीन के कटाई स्पिंडल को चलाता है, जबकि SVM पोजिशनिंग अक्षों (X, Y, Z, और किसी भी अतिरिक्त सर्वो अक्ष) को चलाता है। कटाई के दौरान स्पिंडल का प्राथमिक कार्य बदलते कटाई लोड के तहत कमांडेड RPM बनाए रखना है — एक टॉर्क-विनियमित गति नियंत्रण कार्य। SVM अक्ष कमांडेड स्थिति बनाए रखते हैं — एक निरंतर स्थिति-फीडबैक बंद-लूप कार्य। दोनों 30i/31i पीढ़ी में CNC के साथ FSSB संचार का उपयोग करते हैं, लेकिन वे अलग-अलग पैरामीटर सेट के तहत संचालित होते हैं, अलग-अलग अलार्म टेबल को रिपोर्ट करते हैं, और अलग-अलग डायग्नोस्टिक डिस्प्ले होते हैं। वे विनिमेय नहीं हैं। यदि आपकी मशीन स्पिंडल अलार्म दिखाती है, तो SPM मॉड्यूल और उससे संबंधित मोटर और फीडबैक केबलिंग जांच के दायरे में हैं — सर्वो एम्पलीफायर मॉड्यूल नहीं।

Q2: मेरी मशीन स्पिंडल अलार्म SP9030 या समान दिखाती है — क्या इसका मतलब है कि SPM मॉड्यूल विफल हो गया है?

जरूरी नहीं। FANUC 30i/31i सिस्टम में स्पिंडल अलार्म SPM हार्डवेयर से ही, स्पिंडल मोटर वाइंडिंग या बेयरिंग से, स्पीड फीडबैक सेंसर (स्पिंडल मोटर पर एन्कोडर या मैग्नेटिक पल्स कोडर) से, या CNC और SPM के बीच इंटरफ़ेस केबल से उत्पन्न हो सकते हैं। एम्पलीफायर विफल हो गया है, यह निष्कर्ष निकालने से पहले, जांचें कि क्या स्पिंडल मोटर हाथ से स्वतंत्र रूप से चलता है (बेयरिंग की स्थिति), क्या स्पीड सेंसर फीडबैक बरकरार है (दोनों सिरों पर केबल और कनेक्टर की जांच करें), और क्या अलार्म पावर-अप पर बिना किसी गति के कमांडेड (जो एम्पलीफायर या उसके संचार की ओर अधिक इशारा करता है) बनाम लोड के तहत दिखाई देता है (जो मोटर या यांत्रिक मुद्दों का संकेत दे सकता है)। कटाई के दौरान एक IPM फॉल्ट या ओवरकरंट अलार्म सेंसर अलार्म या एन्कोडर त्रुटि की तुलना में एम्पलीफायर हार्डवेयर विफलता का अधिक प्रत्यक्ष संकेतक है।

Q3: क्या A06B-6121-H006#H570 (टाइप A) को A06B-6121-H006#H571 (टाइप B) से बदला जा सकता है यदि #H570 उपलब्ध न हो?

केबल परिवर्तन के बिना नहीं। #H570 और #H571 प्रत्यय क्रमशः टाइप A और टाइप B इंटरफ़ेस वेरिएंट को दर्शाते हैं। टाइप A CNC स्पिंडल कार्ड और SPM के बीच कंट्रोल सिग्नल केबल के लिए एक कनेक्टर योजना का उपयोग करता है; टाइप B एक भौतिक रूप से भिन्न व्यवस्था का उपयोग करता है। प्रकारों के बीच स्वैपिंग के लिए कंट्रोल केबल को रीवायरिंग या बदलने और यह पुष्टि करने की आवश्यकता होती है कि CNC का स्पिंडल एम्पलीफायर इंटरफ़ेस सेटिंग मेल खाती है। यह करना संभव है, लेकिन यह एक सीधा प्लग-इन प्रतिस्थापन नहीं है। यदि आपका मूल मॉड्यूल #H570 है और डाउनटाइम का दबाव अधिक है, तो ऑपरेशन पर वापस जाने का सबसे तेज़ तरीका एक और #H570 प्राप्त करना है।

Q4: SPM-5.5HVi किस स्पिंडल मोटर को चलाने के लिए रेटेड है?

 5.5HVi मॉड्यूल 400V प्लेटफ़ॉर्म पर चलने वाले FANUC के अल्फा i HV सीरीज़ स्पिंडल मोटर के लिए डिज़ाइन किया गया है। 480V अधिकतम आउटपुट पर रेटेड 14A आउटपुट करंट मोटर संगतता के लिए कार्यशील लिफाफे को परिभाषित करता है। छोटे HV रेंज में विशिष्ट अल्फा स्पिंडल मोटर — कॉम्पैक्ट मशीनिंग सेंटर के लिए उपयुक्त, 5–7kW पावर रेटिंग के साथ — इच्छित जोड़ी हैं। आपकी मशीन के लिए सटीक मोटर मॉडल संगतता मशीन निर्माण के समय परिभाषित की गई होगी, जो स्पिंडल पैरामीटर में दर्ज की गई है (विशेष रूप से CNC में स्पिंडल मोटर मॉडल सेटिंग)। यदि आपके पास मूल मशीन पैरामीटर बैकअप हैं, तो मोटर प्रकार संख्या वहां दर्ज की जाती है। प्रतिस्थापन SPM को उसी मोटर विनिर्देश से मिलाना आवश्यक है — स्पिंडल मोटर के लिए बहुत कम रेटेड SPM भारी कटाई चक्रों के तहत ज़्यादा गरम हो जाएगा।

Q5: क्या SPM मॉड्यूल को बदलने के बाद स्पिंडल पैरामीटर को इनिशियलाइज़ या री-ट्यून करना आवश्यक है?

स्पिंडल पैरामीटर स्वयं CNC की मेमोरी में रहते हैं, SPM मॉड्यूल में नहीं, इसलिए एम्पलीफायर को बदलने पर वे खोते नहीं हैं। हालांकि, एक नया या प्रतिस्थापन SPM फिट करने के बाद, उत्पादन में मशीन को वापस लाने से पहले स्पिंडल को उसकी गति सीमा में और रिजिड टैपिंग चक्र के माध्यम से सही ढंग से संचालित करने की पुष्टि करना एक अच्छा अभ्यास है। कुछ मामलों में, विशेष रूप से यदि प्रतिस्थापन इकाई में एक अलग हार्डवेयर संशोधन है, तो मामूली पैरामीटर समायोजन की सिफारिश की जा सकती है। किसी भी हार्डवेयर स्वैप से पहले सबसे महत्वपूर्ण कदम पूर्ण CNC पैरामीटर फ़ाइल का बैकअप लेना है — जिसमें स्पिंडल पैरामीटर शामिल हैं — ताकि यदि मशीन को किसी भी कारण से री-इनिशियलाइज़ेशन की आवश्यकता हो, तो सभी मूल सेटिंग्स को मेमोरी या अधूरी प्रलेखन पर निर्भर किए बिना बहाल किया जा सके।
