सर्वो मोटर चालक
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6127-H202 |

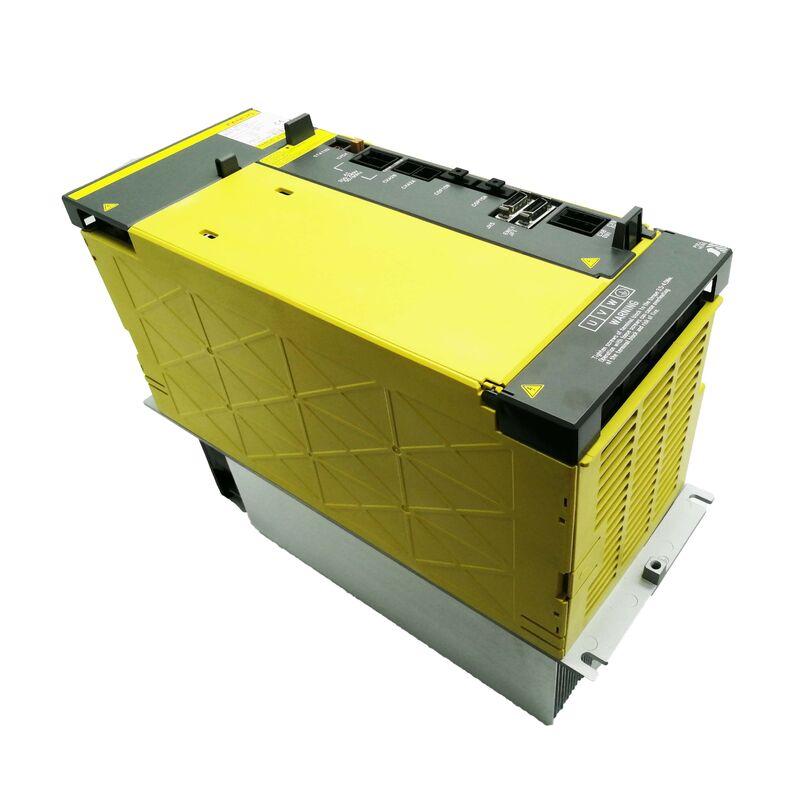

इस एम्पलीफायर के विनिर्देशों पर एक विवरण है जो किसी भी चीज़ से पहले महत्वपूर्ण है: इसके पदनाम में "HV" एक मामूली भिन्नता लेबल नहीं है। यह उस विद्युत दुनिया को परिभाषित करता है जिससे यह ड्राइव संबंधित है —400V एसी, तीन-चरण इनपुट, FANUC के अल्फा आई सर्वो प्लेटफॉर्म का उच्च-वोल्टेज वर्ग, जिसे बड़े सीएनसी मशीन टूल्स के लिए शुरू से ही डिज़ाइन किया गया है जो यूरोपीय-मानक और औद्योगिक-ग्रेड पावर इंफ्रास्ट्रक्चर पर काम करते हैं।
यदि आपकी मशीन 400V आपूर्ति पर चलती है और आपका सीएनसी नियंत्रण FANUC 30i, 31i, 32i, या 35i श्रृंखला का है, तोA06B-6127-H202 वह इकाई है जिसकी आपको आवश्यकता है। यहां 200V-इनपुट सर्वो मॉड्यूल को प्रतिस्थापित नहीं किया जा सकता है। पावर आर्किटेक्चर अलग है, और अंतर मौलिक है।
हम A06B-6127-H202 को नए और प्रयुक्त (निरीक्षित) स्थिति में स्टॉक करते हैं, जो 0–3 कार्य दिवसों के भीतर विश्व स्तर पर भेजने के लिए तैयार है।
A06B-6127 श्रृंखला FANUC के मूल अल्फा आई एचवी सर्वो एम्पलीफायर मॉड्यूल परिवार का प्रतिनिधित्व करती है — 400V सीएनसी वातावरण के लिए विशेष रूप से निर्मित ड्राइव की पहली पीढ़ी। जहां 200V अल्फा आई मॉड्यूल (जैसे 6096 और 6117 श्रृंखला) मानक-वोल्टेज मशीनिंग केंद्रों की सेवा करते हैं, वहीं 6127 श्रृंखला को एक अलग वर्ग की मशीन के लिए डिज़ाइन किया गया था: बड़े मशीनिंग केंद्र, हेवी-ड्यूटी टर्निंग सेल, और सटीक सिस्टम जो अक्सर यूरोपीय, जापानी और उच्च-विनिर्देश औद्योगिक सुविधाओं में पाए जाते हैं जहां 400V तीन-चरण ग्रिड मानक है।
H202 इस परिवार के भीतर डुअल-एक्सिस रेंज की शुरुआत में बैठता है। इसका "SVM2" पदनाम पुष्टि करता है कि यह एक ही मॉड्यूल हाउसिंग के भीतर से दो स्वतंत्र सर्वो अक्षों को एक साथ — L और M — चलाता है। दोनों चैनल 10A पर रेटेड हैं, जिससे यह 30i/31i-नियंत्रित सिस्टम के भीतर माध्यमिक या सटीक अक्षों पर उपयोग किए जाने वाले छोटे अल्फा सर्वो मोटर्स के लिए उपयुक्त है।
इसी भूमिका में उत्तराधिकारी मॉडल — जैसे A06B-6290 श्रृंखला — ने लगभग 2011 से 6127 को बदलना शुरू कर दिया। उस पीढ़ीगत बदलाव का मतलब है कि मशीनों का एक महत्वपूर्ण स्थापित आधार अभी भी 6127 एचवी मॉड्यूल चला रहा है, और H202 के लिए प्रतिस्थापन की मांग स्थिर बनी हुई है।
| पैरामीटर | विवरण |
|---|---|
| भाग संख्या | A06B-6127-H202 |
| के रूप में भी जाना जाता है | A06B6127H202 |
| FANUC पदनाम | AiSV-10/10HV / αiSV 10/10HV / SVM2-10/10HV |
| श्रृंखला | FANUC अल्फा आई एचवी श्रृंखला (6127) — प्रथम पीढ़ी |
| अक्षों की संख्या | डुअल-एक्सिस (एल-एक्सिस + एम-एक्सिस) |
| प्रति अक्ष रेटेड करंट | 10A (एल) / 10A (एम) |
| इनपुट वोल्टेज | 400V एसी (3-चरण, उच्च वोल्टेज) |
| नियंत्रण इंटरफ़ेस | FSSB (फाइबर ऑप्टिक सीरियल सर्वो बस) |
| HRV क्षमता | HRV2 और HRV3 |
| आंतरिक बोर्ड | A16B-2203-0815 (पावर यूनिट) + A20B-2101-0041 (कंट्रोल बोर्ड) |
| बैटरी | प्रश्न 5: यह मॉड्यूल मूल रूप से एक यूरोपीय-निर्मित मशीनिंग सेंटर में स्थापित किया गया था। क्या यह अन्य क्षेत्रीय बिजली मानकों पर काम कर सकता है? |
| संगत सीएनसी | FANUC 30i, 31i, 32i, 35i मॉडल ए |
| आवश्यकताएँ | एचवी पावर सप्लाई मॉड्यूल (aiPS-HV) |
| निर्माता | FANUC, जापान |
| प्रमाणन | सीई |
| उपलब्ध स्थिति | नया / प्रयुक्त (निरीक्षित) |
| MOQ | 1 टुकड़ा |
| दैनिक आपूर्ति | 100 पीसी तक |
| प्रेषण | पुष्टि भुगतान से 0–3 कार्य दिवस |
| पैकेजिंग | मूल पैकिंग |
किसी भी रखरखाव या खरीद इंजीनियर के लिए 6127 श्रृंखला का एक पहलू जिसे समझना महत्वपूर्ण है: HRV — हाई रिस्पांस वेक्टर कंट्रोल — वह सर्वो एल्गोरिथम है जो नियंत्रित करता है कि FANUC सीएनसी इन एम्पलीफायर मॉड्यूल के साथ कैसे संचार करता है ताकि तंग स्थिति और वेग लूप क्लोजर प्राप्त किया जा सके।
A06B-6127-H202 HRV2 और HRV3 दोनों का समर्थन करता है। विशेष रूप से HRV3 सीएनसी को उच्च नमूनाकरण आवृत्तियों पर सर्वो लूप चलाने में सक्षम बनाता है, जिससे कम फीड दरों पर ध्यान देने योग्य रूप से चिकनी गति और जटिल कंटूरिंग के दौरान तंग स्थिति सटीकता उत्पन्न होती है। उन मशीनों के लिए जहां सतह फिनिश की गुणवत्ता मायने रखती है — सटीक मोल्ड मशीनिंग, एयरोस्पेस घटक, उच्च-सहिष्णुता डाई कार्य — ड्राइव की एचआरवी क्षमता इसके वर्तमान रेटिंग जितनी ही महत्वपूर्ण है।
यह एक ऐसी क्षमता नहीं है जो ड्राइव पीढ़ियों में विनिमेय हो। H202 को प्रतिस्थापित करते समय, आने वाली इकाई को उसी एचआरवी स्तर का समर्थन करना चाहिए जिसे मशीन के सीएनसी का उपयोग करने के लिए कॉन्फ़िगर किया गया है। एचआरवी3 पैरामीटर का उपयोग करने वाली मशीन में कम एचआरवी समर्थन वाला ड्राइव स्थापित करने पर पैरामीटर समायोजन की आवश्यकता होगी — या स्टार्टअप पर अलार्म देगा।
6127 श्रृंखला के भीतर, भाग संख्या प्रत्यय अक्ष गणना और आउटपुट करंट दोनों को एन्कोड करता है। H2xx में "2" का मतलब डुअल-एक्सिस (एक मॉड्यूल में दो चैनल) है। इसके बाद की संख्या वर्तमान सीमा की पहचान करती है: 10/10A पर H202 सबसे छोटा डुअल-एक्सिस एचवी वेरिएंट है, जिसमें श्रृंखला H203 (20/20), H205 (20/40), H206 (40/40), H207 (40/80), और H209 (80/80) तक बढ़ रही है। सिंगल-एक्सिस एचवी मॉड्यूल में H1xx पदनाम होते हैं; तीन-एक्सिस मॉड्यूल H3xx होते हैं।
यह व्यावहारिक रूप से मायने रखता है: यदि आपकी मशीन H203 या H205 का उपयोग करती है, तो H202 प्रतिस्थापित नहीं किया जा सकता है — इंटरफ़ेस अंतर के कारण नहीं, बल्कि इसलिए कि आउटपुट करंट रेटिंग आपकी मशीन पर मोटर्स से मेल नहीं खाएगी। ऑर्डर करने से पहले हमेशा पूर्ण भाग संख्या की पुष्टि करें।
नई इकाइयाँमूल FANUC स्टॉक के रूप में प्राप्त की जाती हैं, अप्रयुक्त, और हमारे गोदाम से 12 महीने की वारंटी रखती हैं। कम डाउनटाइम सहनशीलता वाली सुविधाओं या उच्च-उपयोग वातावरण में चलने वाली मशीनों के लिए, एक नई इकाई पूर्व सेवा इतिहास के बारे में किसी भी अनिश्चितता को समाप्त करती है।
प्रयुक्त (निरीक्षित) इकाइयाँकी जांच की गई है और 3 महीने की वारंटी रखती हैं। वे एमआरओ बजट का प्रबंधन करने वाली सुविधाओं के लिए एक व्यावहारिक विकल्प का प्रतिनिधित्व करते हैं, या जहां H202 को प्राथमिक प्रतिस्थापन के बजाय एक माध्यमिक स्पेयर के रूप में आवश्यक है। दोनों विकल्प मूल पैकेजिंग में शिप होते हैं।
DHL और FedEx के माध्यम से विश्वव्यापी प्रेषण। अधिकांश ऑर्डर हमारे सुविधा से निकलते हैं 0 से 3 कार्य दिवसभुगतान की पुष्टि के बाद। बहु-आइटम ऑर्डर के लिए संयुक्त शिपिंग उपलब्ध है।
भुगतान विकल्प:
गंतव्य पर आयात शुल्क और स्थानीय कर खरीदार की जिम्मेदारी है। यदि आपको ऑर्डर करने से पहले अपने देश के लिए शिपिंग लागत अनुमान की आवश्यकता है, तो हमसे संपर्क करें और हम तुरंत पुष्टि करेंगे।
| स्थिति | वारंटी अवधि |
|---|---|
| नया / अप्रयुक्त | 12 महीने |
| प्रयुक्त / निरीक्षण किया गया | 3 महीने |
इकाइयाँ क्षतिग्रस्त, अधूरी, या वर्णित के अनुसार न होने पर रिटर्न स्वीकार किए जाते हैं — या प्राप्ति के 4 दिनों के भीतर गैर-कार्यात्मक साबित होते हैं। रिटर्न फ्रेट खरीदार की जिम्मेदारी है। वारंटी लेबल बरकरार रखते हुए वस्तुओं को मूल स्थिति में वापस किया जाना चाहिए।
स्थापना त्रुटियों, गलत पैरामीट्रिजेशन, या बेमेल एचवी पावर सप्लाई कनेक्शन के कारण होने वाली विफलताएं वारंटी कवरेज से बाहर हैं। यदि आपकी विशिष्ट मशीन कॉन्फ़िगरेशन के साथ संगतता के बारे में अनिश्चितता है, तो खरीदने से पहले संपर्क करें।
प्रश्न 1: मेरी मशीन 200V सर्वो सिस्टम का उपयोग करती है — क्या A06B-6127-H202 को पावर सप्लाई अपग्रेड करने पर प्रतिस्थापन के रूप में इस्तेमाल किया जा सकता है?
नहीं। 6127 एचवी श्रृंखला केवल 200V ड्राइव का वोल्टेज-चयन योग्य संस्करण नहीं है। यह एक अलग हार्डवेयर प्लेटफॉर्म है जिसमें अलग-अलग पावर स्टेज घटक, अलग-अलग पावर सप्लाई मॉड्यूल आवश्यकताएं (एचवी-श्रृंखला aiPS-HV पावर यूनिट), और अलग-अलग वायरिंग कॉन्फ़िगरेशन हैं। दोनों सिस्टम विनिमेय नहीं हैं, और एक को दूसरे के स्थान पर रेट्रोफिट करने का प्रयास करने के लिए पावर सप्लाई स्वैप से कहीं अधिक की आवश्यकता होती है — इसमें आमतौर पर मशीन कैबिनेट के पूरे सर्वो अनुभाग में परिवर्तन शामिल होते हैं। यदि आपका वर्तमान सिस्टम 200V पर चलता है, तो सही प्रतिस्थापन 200V अल्फा आई श्रृंखला से संबंधित है, न कि 6127 एचवी से।
प्रश्न 2: A06B-6127-H202 और A06B-6290-H202 के बीच क्या अंतर है?
6290-H202 6127-H202 का दूसरी पीढ़ी का प्रतिस्थापन है, जिसे लगभग 2011 से पेश किया गया था। दोनों डुअल-एक्सिस AiSV-10/10HV ड्राइव हैं, लेकिन 6290 श्रृंखला में अद्यतन नियंत्रण इलेक्ट्रॉनिक्स शामिल हैं और यह 0i-MD और 0i-TD के साथ-साथ 31i-B और संबंधित प्लेटफार्मों सहित नए FANUC सीएनसी पीढ़ियों के साथ संगत है। 6127-H202 पहली पीढ़ी की इकाई है, जो मुख्य रूप से 30i/31i मॉडल ए नियंत्रणों से मेल खाती है। यदि आपकी मशीन मूल रूप से 6127-H202 के साथ बनाई गई थी, तो इसे 6290-H202 से बदलना आम तौर पर संभव है लेकिन इसके लिए पैरामीटर समीक्षा और सीएनसी संगतता पुष्टि की आवश्यकता होती है — यह प्लग-एंड-प्ले होने की गारंटी नहीं है।
प्रश्न 3: H202 में दो अक्ष हैं — क्या इसका मतलब है कि दोनों अक्ष एक ही मॉड्यूल पर होने चाहिए, और यदि केवल एक अक्ष खराब हो जाए तो क्या होता है?
हां, H202 एक एकल मॉड्यूल है जो L और M दोनों अक्षों को चलाता है। दोनों चैनल शारीरिक रूप से एक साथ रखे और संचालित होते हैं। यदि निदान पुष्टि करता है कि केवल एक अक्ष चैनल विफल हो गया है, तो पूरे H202 मॉड्यूल को अभी भी प्रतिस्थापित किया जाना चाहिए — चैनल स्वतंत्र रूप से सेवा योग्य या प्रतिस्थापन योग्य नहीं हैं। प्रतिस्थापन स्थापित करते समय, दोनों अक्ष नए मॉड्यूल से चालू हो जाएंगे, इसलिए पहले से काम करने वाला अक्ष प्रभावी रूप से एक "ताजा" ड्राइव भी प्राप्त करता है। यह इस डिजाइन के मॉड्यूलर सर्वो एम्पलीफायरों के साथ मानक अभ्यास है।
प्रश्न 4: A06B-6127-H202 कौन सी बैटरी का उपयोग करता है, और क्या इसे समय-समय पर बदलने की आवश्यकता है?
H202 एक का उपयोग करता है पैनासोनिक BR-2-3 AGCT4A लिथियम बैटरी, जो मुख्य पावर बंद होने पर मेमोरी-बैकअप डेटा (आमतौर पर एनकोडर पूर्ण स्थिति डेटा) बनाए रखती है। बैटरी जीवन उपयोग और भंडारण की स्थिति के साथ भिन्न होता है, लेकिन इस ड्राइव को चलाने वाली मशीनों पर नियमित रखरखाव के हिस्से के रूप में आवधिक प्रतिस्थापन की सिफारिश की जाती है। बैटरी बदलते समय, पैनल में नंगे धातु के हिस्सों को छूने से बचना महत्वपूर्ण है — विशेष रूप से, एचवी पावर सर्किट अनुभागों के संपर्क से बचें, क्योंकि पावर-डाउन के बाद कैपेसिटर पर अवशिष्ट उच्च वोल्टेज बना रह सकता है। ड्राइव कैबिनेट के अंदर काम करने से पहले मशीन के रखरखाव मैनुअल में निर्दिष्ट सुरक्षित डिस्चार्ज प्रतीक्षा अवधि का पालन करें।प्रश्न 5: यह मॉड्यूल मूल रूप से एक यूरोपीय-निर्मित मशीनिंग सेंटर में स्थापित किया गया था। क्या यह अन्य क्षेत्रीय बिजली मानकों पर काम कर सकता है?A06B-6127-H202 400V एसी तीन-चरण इनपुट के लिए डिज़ाइन किया गया है, जो मानक यूरोपीय औद्योगिक आपूर्ति (आमतौर पर देश के आधार पर 380–415V) के अनुरूप है। यह जापान (औद्योगिक-ग्रेड 400V आपूर्ति का उपयोग करते समय), एशिया के कुछ हिस्सों और अन्य क्षेत्रों में समतुल्य वोल्टेज चलाने वाले 400V सिस्टम के साथ भी संगत है। यह स्टेप-अप ट्रांसफार्मर और उपयुक्त मिलान एचवी पावर सप्लाई मॉड्यूल के बिना 200V या 240V तीन-चरण सिस्टम के लिए उपयुक्त नहीं है। यदि आप अनिश्चित हैं कि आपकी सुविधा की आपूर्ति वोल्टेज इस ड्राइव की आवश्यकताओं से मेल खाती है या नहीं, तो ऑर्डर करने से पहले एक इलेक्ट्रिकल इंजीनियर से पुष्टि करें — असंगत आपूर्ति पर 400V ड्राइव चलाने से तत्काल खराबी की स्थिति या हार्डवेयर क्षति होगी।
